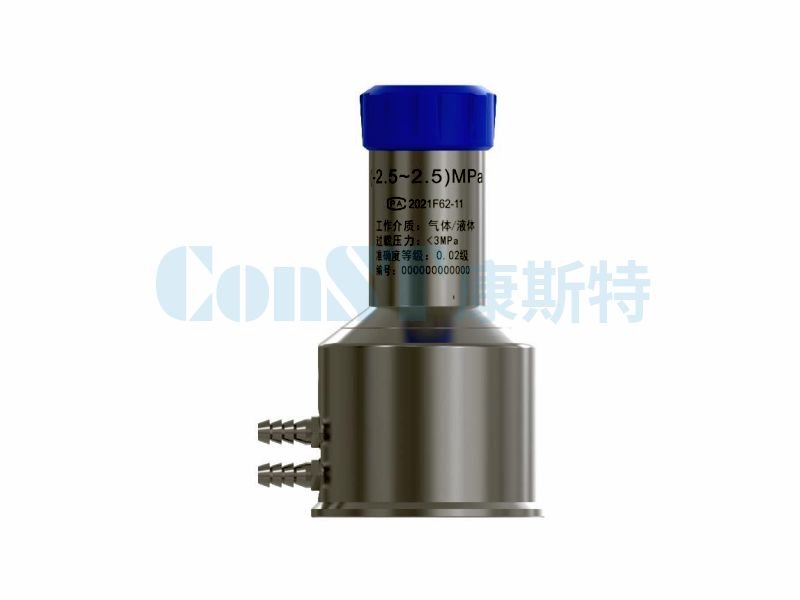

CDP模块式压力校验仪

型号：CDP

分类国货精品 > ConST > 压力产品 > 压力校验仪摘要防爆环境下测量压力测量复合表压压力类型测量差压测量大气压测量法定计量用户指定计量模块测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
CDP	价格详询	台	登录可见	登录可见	以实际配置报价为准

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品详情

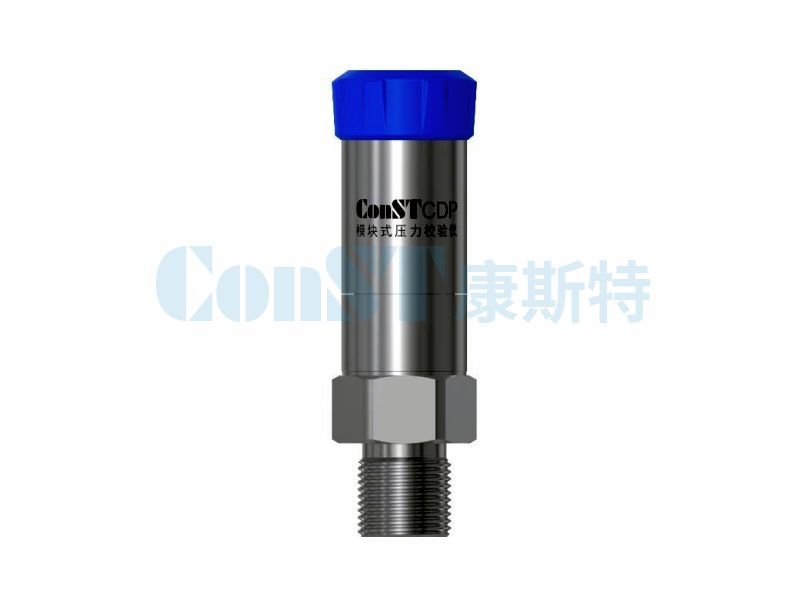

产品概述

该系列产品需与 ConST860、870、811A、810、326、285 等主机配合使用，内有单片机、24 位 A/D 转换器、温度传感器等，它与主机采用数字通信，显示的数值真实可靠。

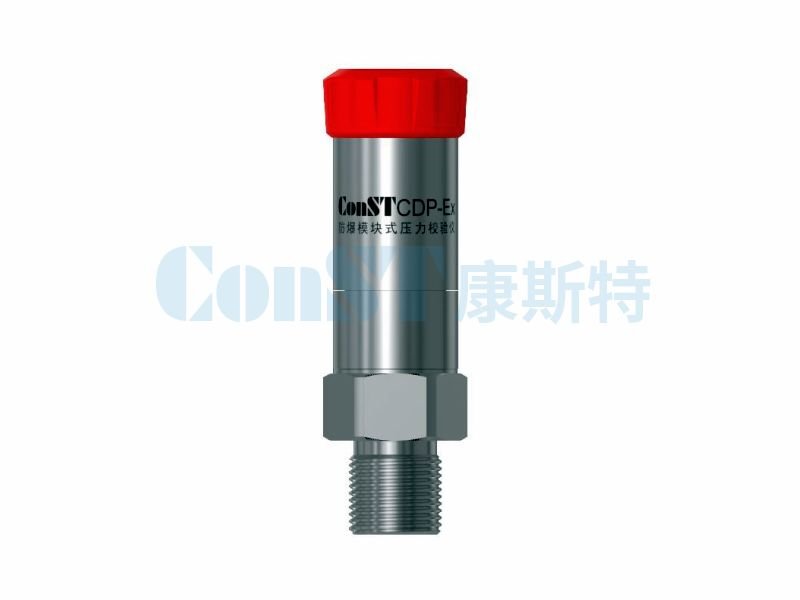

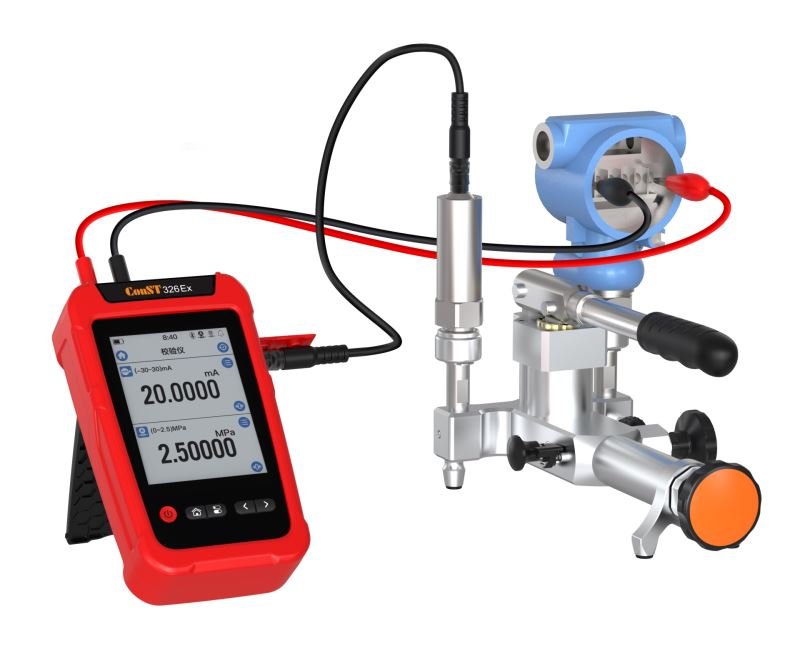

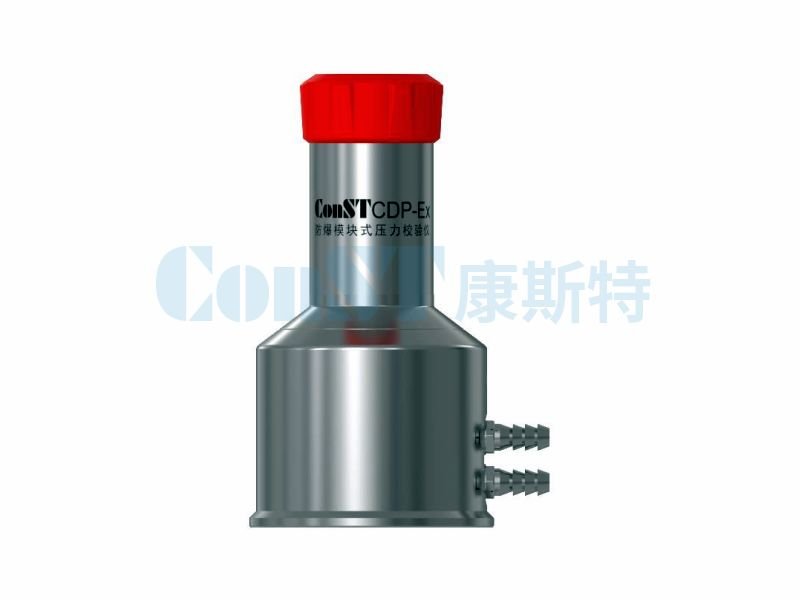

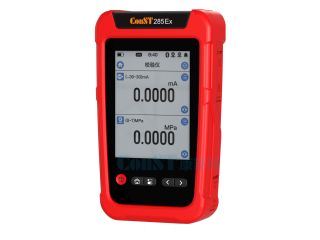

配合326EX、285EX主机使用时可提供防爆款，实现防爆环境下的压力测量、校验、自动数据采集等工作。

表压、复合表压

压力类型	测量范围	准确度等级¹	介质²	破坏压力
表压 (GP)	(0~420)MPa	0.1	气 / 液	1.1x
	(0~250)MPa	0.02/0.05	气 / 液	1.2x
	(0~160)MPa	0.01/0.02/0.05	气 / 液	200MPa
	(0~100)MPa	0.01/0.02/0.05	气 / 液	200MPa
	(0~60)MPa	0.01/0.02/0.05	气 / 液	120MPa
	(0~40)MPa	0.01/0.02/0.05	气 / 液	120MPa
	(0~25)MPa	0.01/0.02/0.05	气 / 液	70MPa
	(0~16)MPa	0.01/0.02/0.05	气 / 液	70MPa
	(0~10)MPa	0.01/0.02/0.05	气 / 液	70MPa
	(0~6)MPa	0.01/0.02/0.05	气 / 液	25MPa
	(0~4)MPa	0.01/0.02/0.05	气 / 液	25MPa
	(0~2.5)MPa	0.01/0.02/0.05	气 / 液	10MPa
	(0~1.6)MPa	0.01/0.02/0.05	气 / 液	10MPa
	(0~1)MPa	0.01/0.02/0.05	气 / 液	10MPa
	(0~600)kPa	0.01/0.02/0.05	气 / 液	3MPa
	(0~400)kPa	0.01/0.02/0.05	气 / 液	3MPa
	(0~250)kPa	0.01/0.02/0.05	气 / 液	2MPa
	(0~160)kPa	0.01/0.02/0.05	气 / 液	2MPa
	(0~100)kPa	0.01/0.02/0.05	气	1MPa
	(0~60)kPa	0.01/0.02/0.05	气	1MPa
	(0~40)kPa	0.01/0.02/0.05	气	700kPa
	(0~25)kPa	0.01/0.02/0.05	气	700kPa
	(0~16)kPa	0.01/0.02/0.05	气	700kPa
	(-100~0)kPa	0.01/0.02/0.05	气	1MPa
复合表压 (CP)	(-0.1~25)MPa	0.01/0.02/0.05	气 / 液	70MPa
	(-0.1~16)MPa	0.01/0.02/0.05	气 / 液	70MPa
	(-0.1~10)MPa	0.01/0.02/0.05	气 / 液	70MPa
	(-0.1~6)MPa	0.01/0.02/0.05	气 / 液	25MPa
	(-0.1~4)MPa	0.01/0.02/0.05	气 / 液	25MPa
	(-0.1~2.5)MPa	0.01/0.02/0.05	气 / 液	10MPa
	(-0.1~1.6)MPa	0.01/0.02/0.05	气 / 液	10MPa
	(-0.1~1)MPa	0.01/0.02/0.05	气 / 液	10MPa
	(-100~600)kPa	0.01/0.02/0.05	气 / 液	3MPa
	(-100~400)kPa	0.01/0.02/0.05	气 / 液	3MPa
	(-100~250)kPa	0.01/0.02/0.05	气 / 液	2MPa
	(-100~160)kPa	0.01/0.02/0.05	气 / 液	2MPa
	(-100~100)kPa	0.01/0.02/0.05	气	1MPa
	±60kPa	0.01/0.02/0.05	气	1MPa
	±40kPa	0.01/0.02/0.05	气	700kPa
	±25kPa	0.01/0.02/0.05	气	700kPa
	±16kPa	0.01/0.02/0.05	气	700kPa

[1] 1 年指标，温度自动补偿范围：0.01 级为 (15~35)℃，其他为 (-10~50)℃；

[2] 传压介质要求非腐蚀性；

[3] 可配合主机的大气压传感器实现表压 / 绝压的切换，订购前请确认主机配置情况。

差压

测量范围	准确度等级	介质	破坏压力
±500Pa	0.02/0.05	气	300kPa
±1kPa	0.01/0.02/0.05	气	300kPa
±2.5kPa	0.01/0.02/0.05	气	300kPa
±5kPa	0.01/0.02/0.05	气	300kPa
±10kPa	0.01/0.02/0.05	气	300kPa
±16kPa	0.01/0.02/0.05	气	700kPa
±25kPa	0.01/0.02/0.05	气	700kPa
±40kPa	0.01/0.02/0.05	气	700kPa
±60kPa	0.01/0.02/0.05	气	1MPa

[1] 1 年指标，温度自动补偿范围 (-10~50)℃；

[2] 传压介质要求非腐蚀性。

大气压

测量范围	准确度等级	介质	破坏压力
(0~120)kPa.a	0.02 / 0.05	气	3x

[1] 1 年指标，温度自动补偿范围 (-10~50)℃；

[2] 传压介质要求非腐蚀性。

订购信息

常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。

物料编码	名称	型号	图片	类型	说明	数量
/	法定计量机构送检服务	/	/	选购	需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。	1次

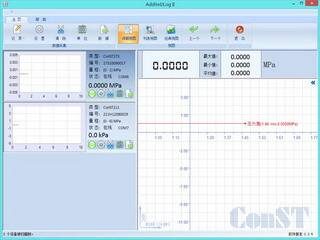

1150100020	数据记录软件	Additel/LogⅡ	/	选购	连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式	1台

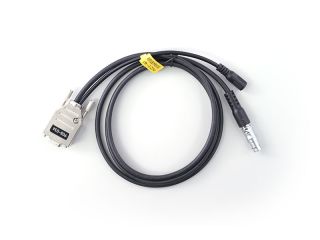

1810220076	通讯线套件	905-035	/	选购	五芯航插（TGG.1B.305.KLAD52Z）转DB9公头，线长1.5米，带供电头+9V适配器，用于CDP压力模块直接连接计算机，可支持480Hz采样速率	1根
1210202002	传感器线	CST2005	/	选购	两端均为五芯航插接口，总长约1.3m，用于CDP压力模块连接ConST800系列压力控制器、ConST810/811/811A系列压力校验仪、ConST326/31X系列过程校验仪等	1根
/	ConST超级工具箱	/		免费	免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式	1款

应用图集

产品问答

0101 通过316校验仪调准ConST CDP智能压力模块的具体操作方法

您好，ConST316属于多功能温度校验仪，没有压力模块通信接口，不能和CDP压力模块配合使用

0202 ConST810使用的压力模块是否可以更换？

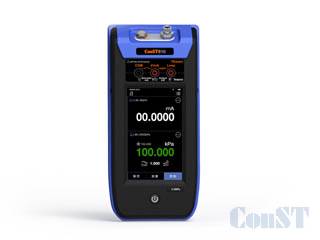

ConST810可以连接CDP模块式压力校验仪、CDPM模块式压力校验仪，并可内置1支大气压传感器（选购），其中CDP、CDPM都是可以更换的。1、CDP的更换，只需要使用航插线连接至新的模块即可，对模块的测量范围、准确度等级均无要求。2、CDPM的更换，使用十字螺丝刀卸下固定模块的两颗螺钉，轻轻拔 ……
