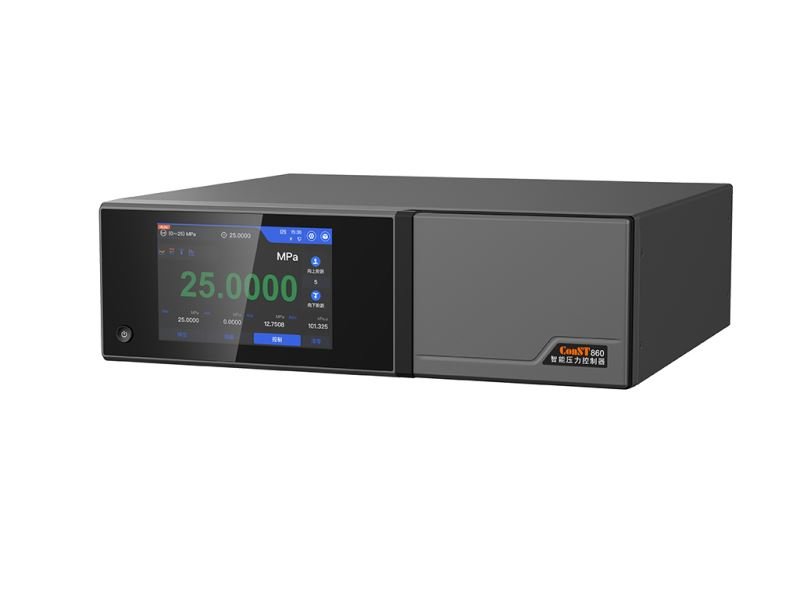

ConST860智能压力控制器(外源气压版)

型号名称

ConST860智能压力控制器

订购代码

860-D

860-7M

860-25M

860-42M

最大控压范围^[1]

(-99~250)kPa

(-0.099~7)MPa

(-0.099~25)MPa

(-0.099~42)MPa

基础压力类型

差压

表压

表压

表压

工作介质^[2]

气体

气体

气体

气体

CDPA控压模块
（高压槽位）

可选

10kPa~250kPa

可选^[6]

400kPa~7MPa

可选

10MPa~25MPa

可选

10MPa~42MPa

CDPA控压模块
（低压槽位）

最小可选±2.5kPa

最小可选±60kPa

最小可选1MPa

最小可选1MPa

外接CDP压力模块

仅测量

表绝压切换

是(需选购CDPA大气压模块)

控制模式

快速、标准、自定义

最大负载容积

1000mL

1000mL

1000mL

1000mL

控制响应时间^[3]

＜10s

＜20s

控制稳定性^[4]（30S）

≤0.003%FS

典型≤0.001%FS

≤0.003%FS

典型≤0.001%FS

≤0.003%FS

典型＜0.001%FS

≤0.003%FS

典型＜0.001%FS

目标压力稳定持续时间

＞5min

压源类型

外接气源

外接气源

外接气源

外接气源

最大压源压力^[5]

400kPa

8MPa

28MPa

44MPa

压力接口

G1/8内

G1/8内

G1/8内

G1/8内

接口过滤器

(40~100)μm

绝压量程

最大允许误差

准确度等级

(60~110)kPa.a

±20Pa

0.02级

(60~110)kPa.a

±10Pa

0.01级

类型

第一测量范围

第二测量范围

介质

准确度等级

最大静压

差压

(-100~250)kPa

(-100~160)kPa

气

0.02

1MPa

(-100~200)kPa

(-100~100)kPa

气

0.02

1MPa

(-100~160)kPa

(-100~100)kPa

气

0.02

1MPa

(-100~100)kPa

(-60~60)kPa

气

0.01 / 0.02

1MPa

(-70~70)kPa

(-35~35)kPa

气

0.01 / 0.02

400kPa

(-60~60)kPa

(-40~40)kPa

气

0.01 / 0.02

400kPa

(-40~40)kPa

(-25~25)kPa

气

0.01 / 0.02

400kPa

(-35~35)kPa

(-25~25)kPa

气

0.01 / 0.02

400kPa

(-25~25)kPa

(-16~16)kPa

气

0.01 / 0.02

100kPa

(-16~16)kPa

(-10~10)kPa

气

0.02

100kPa

(-10~10)kPa

(-5~5)kPa

气

0.02

100kPa

(-7.5~7.5)kPa

(-5~5)kPa

气

0.02

100kPa

(-5~5)kPa

(-2.5~2.5)kPa

气

0.02

60kPa

(-2.5~2.5)kPa

(-1~1)kPa

气

0.02

60kPa

(0~250)kPa

(0~160)kPa

气

0.02

1MPa

(0~200)kPa

(0~100)kPa

气

0.02

1MPa

(0~160)kPa

(0~100)kPa

气

0.02

1MPa

(0~100)kPa

(0~60)kPa

气

0.01 / 0.02

1MPa

(0~70)kPa

(0~35)kPa

气

0.01 / 0.02

400kPa

(0~60)kPa

(0~40)kPa

气

0.01 / 0.02

400kPa

(0~40)kPa

(0~25)kPa

气

0.01 / 0.02

400kPa

(0~35)kPa

(0~25)kPa

气

0.01 / 0.02

400kPa

(0~25)kPa

(0~16)kPa

气

0.01 / 0.02

100kPa

(0~16)kPa

(0~10)kPa

气

0.05

100kPa

(0~10)kPa

(0~5)kPa

气

0.05

100kPa

(0~7.5)kPa

(0~5)kPa

气

0.05

100kPa

(0~5)kPa

(0~2.5)kPa

气

0.05

10kPa

(0~2.5)kPa

(0~1)kPa

气

0.05

10kPa

类型

第一测量范围

第二测量范围

介质

准确度等级

破坏压力

表压

(0~42)MPa

(0~21)MPa

气/液

0.01 / 0.02

×3

(0~40)MPa

(0~25)MPa / (0~20)MPa

气/液

0.01 / 0.02

×3

(0~25)MPa

(0~16)MPa / (0~10)MPa

气/液

0.01 / 0.02

×3

(0~16)MPa

(0~10)MPa

气/液

0.01 / 0.02

×3

(0~10)MPa

(0~6)MPa / (0~4)MPa

气

0.01 / 0.02

×3

(0~7)MPa

(0~3.5)MPa

气

0.01 / 0.02

×1.4

(0~6)MPa

(0~4)MPa / (0~2.5)MPa

气

0.01 / 0.02

×1.5

(0~4)MPa

(0~2.5)MPa / (0~2)MPa

气

0.01 / 0.02

×2.5

(0~3.5)MPa

(0~2)MPa

气

0.01 / 0.02

×3

(0~2.5)MPa

(0~1.6)MPa

气

0.01 / 0.02

×3

(0~1)MPa

(0~600)kPa / (0~400)kPa

气

0.01 / 0.02

×3

(0~700)kPa

(0~350)kPa

气

0.01 / 0.02

×3

(0~600)kPa

(0~400)kPa / (0~250)kPa

气

0.01 / 0.02

×3

(0~400)kPa

(0~250)kPa

气

0.01 / 0.02

×3

(0~350)kPa

(0~200)kPa

气

0.01 / 0.02

×3

(0~250)kPa

(0~160)kPa

气

0.01 / 0.02

×3

(0~100)kPa

(0~60)kPa

气

0.01 / 0.02

×3

复合表压

(-0.1~42)MPa

(-0.1~21)MPa

气/液

0.01 / 0.02

×3

(-0.1~40)MPa

(-0.1~25)MPa / (-0.1~20)MPa

气/液

0.01 / 0.02

×3

(-0.1~25)MPa

(-0.1~16)MPa/(-0.1~10)MPa

气/液

0.01 / 0.02

×3

(-0.1~16)MPa

(-0.1~10)MPa

气/液

0.01 / 0.02

×3

(-0.1~10)MPa

(-0.1~6)MPa / (-0.1~4)MPa

气

0.01 / 0.02

×3

(-0.1~7)MPa

(-0.1~3.5)MPa

气

0.01 / 0.02

×1.4

(-0.1~6)MPa

(-0.1~4)MPa / (-0.1~2.5)MPa

气

0.01 / 0.02

×1.5

(-0.1~4)MPa

(-0.1~2.5)MPa

气

0.01 / 0.02

×2.5

(-0.1~3.5)MPa

(-0.1~2)MPa

气

0.01 / 0.02

×3

(-0.1~2.5)MPa

(-0.1~1.6)MPa

气

0.01 / 0.02

×3

(-0.1~1)MPa

(-100~600)kPa

气

0.01 / 0.02

×3

(-100~700)kPa

(-100~350)kPa

气

0.01 / 0.02

×3

(-100~600)kPa

(-100~400)kPa/(-100~250)kPa

气

0.01 / 0.02

×3

(-100~400)kPa

(-100~250)kPa

气

0.01 / 0.02

×3

(-100~350)kPa

(-100~200)kPa

气

0.01 / 0.02

×3

(-100~250)kPa

(-100~160)kPa / (-100~100)kPa

气

0.01 / 0.02

×3

(-100~200)kPa

(-100~100)kPa

气

0.01 / 0.02

×3

(-100~160)kPa

(-100~100)kPa

气

0.01 / 0.02

×3

(-100~100)kPa

(-60~60)kPa

气

0.01 / 0.02

×3

通用指标

电源要求

供电电源：AC100~240V、50/60Hz

最大功耗：150W

尺寸

机箱尺寸：440mm（W）×133mm（H）×380mm（D）

机架尺寸：3U-19英寸机架、水平方向

重量

主机重量：16.9 kg

CDPA控压模块重量：0.4 kg/支

环境

工作温度范围：10℃~50℃

存储温度范围：-20℃~70℃

工作湿度范围：5%RH~95%RH、无凝露

工作海拔：＜2000米

防护等级：IP20、限室内使用

振动等级：2G

冲击等级：4G

预热时间：15分钟

裸机跌落高度：250mm

认证标记

CE

通讯接口¹

RS232×1、USB-A×2、LAN×1

通过USB可扩展WIFI、蓝牙、GPIB等连接方式

SCPI指令集兼容市场主流机型，用户可定制

外部驱动阀接口

3路外部驱动阀、带锁绿色端子连接器

最大驱动能力24V/12W、接口耐压30Vmax

其中1路固定配置给CPS防污染装置，剩余2路用户可以用来控制外部隔离阀等

I/O报警输出接口

3路、带锁绿色端子连接器

无触点开漏输出、最大载流能力24V/0.5A、接口耐压30Vmax

压力开关测试接口

（仅限 870，860需选购）

1路、带锁绿色端子连接器

最大带载24V/0.1A、接口耐压30Vmax

支持机械开关、电子开关检测；

显示

7英寸电容触摸屏、分辨率1280×800、抗反光面板、黑、白背景可切换

通讯更新速度：10次/秒

显示刷新速度：5次/秒

最大显示：±9999999、显示位数5、6、7位可调

外部压力模块接口

5芯标准航插

液压版：连接外部CDP模块控压；

其他版本：连接外部CDP模块测量:

内部控压模块接口

轻扣舱门上沿，即可打开舱门，舱门打开瞬间，压力自动泄压

舱门内3个插槽，从左到右分别为：

高压模块插槽、低压模块插槽、大气压模块插槽
