主要特点
■ 可内置两路高精度压力测量模块
■ 可扩展支持2路外部测量模块
■ 可选内置高精度大气压模块，实现大气压的精密测量及配合表压模块实现表压绝压自由切换
产品概述
ConST289高精度数字压力计可选内置单或双通道高精度表压型数字压力传感器，最高可选用量程达160MPa。另可增选一个内置大气压传感器，实现所有通道表/绝压切换。仪器背板还拥有2个外接传感器接口，可连接CDP模块式压力校验仪，实现最多5路压力测量。
ConST289采用10.1英寸高分辨率液晶触摸屏，主界面可显示所有通道的测量值和仪器状态，采用触摸操作使配置轻松快捷。也可以通过多种通信方式远程操作仪器，以自动获取测量参数。设备的屏幕支持向上翻转30°，十分适合桌面使用。压力计也支持机架安装，组成机柜系统，以扩展更多自动化检校应用。
ConST289高精度压力计是便携设备，既可通过适配器电源供电，也可通过选配大容量锂电池独立工作。适合实验室工作，又可方便的移动使用。
ConST289可广泛应用于航空、航天、气象、海洋、先进制造、计量校准等重要领域的高精度压力计量、校准、测试和监测。
主要特点
■ 高端压力传感器
大气压量程可选1：（450~1100）hPa，准确度±10Pa
大气压量程可选2：（10~1200）hPa，准确度±10Pa
■ 高达5个通道的压力测量，一台主机即可构建全量程压力标准

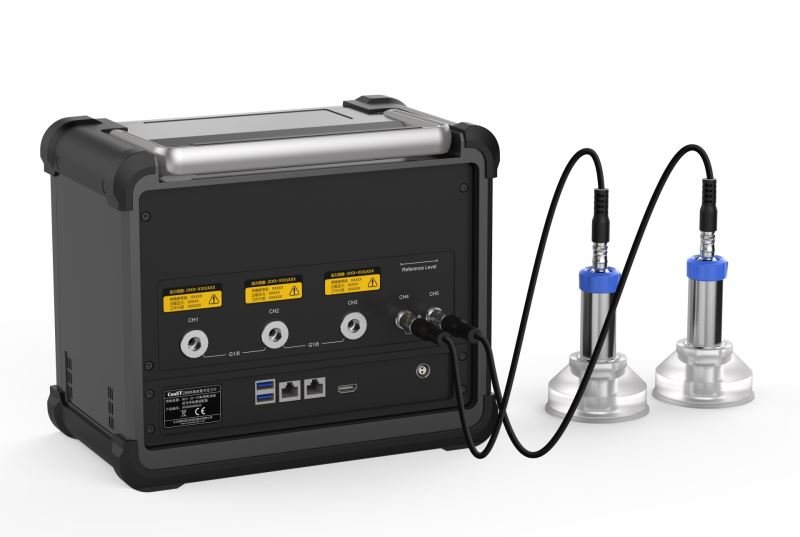

一台主机可以内置1个或2个数字压力模块来覆盖所需的压力量程，基本可以满足大多数应用需求，另可增选一个内置大气压传感器。如果量程范围不能满足用户需求，可以通过即插即用的外接压力模块来扩展量程，主机提供了2个外接模块通道，这样最多可以构成5个通道的压力测量；
■ 宽广的量程覆盖范围、多种准确度等级可选、表压/绝压可切换
压力可选量程从16kPa~160MPa，如任一通道为大气压模块，则所有通道均支持表压/绝压切换功能，提供三种准确度等级可选：0.01%FS(标准级)、0.005%RD+0.005%FS（提高级）、0.01%RD-50(参考级)，其中0.01%FS标准级可选配双量程模块（高低量程比2:1左右）。如此宽广的量程和准确度等级选择，为用户提供了最大的经济型和方便性。
■ 10.1英寸电容触摸屏，多通道数据同时显示，极致视觉体验
主机搭配10.1英寸电容触摸屏，多通道数据可同时显示，用户可以在主界面同时读取所有通道的压力值和辅助信息（最大值、最小值、平均值、压力变化速率等），也可以将某些通道隐藏，从而以更大字体观察屏幕数据；

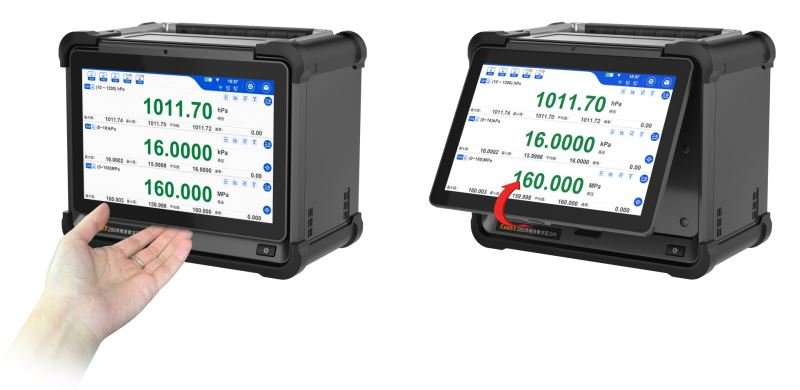

■ 屏幕可30度调整角度，即提供最佳桌面视角，又确保压力传感器位置角度不变
现场用压力仪表往往使用气液兼容的充油隔离膜型压力传感器，以提高传感器的可靠性，但此类传感器在不同的安装角度下存在不同的零点误差，量程越小，精度影响越大。ConST289在桌面使用状态下，
屏幕可30度调角，即提供最佳阅读视角，又确保压力传感器的位置角度不变。
■ 自动高度差修正，确保高精度测试/校准准确度
高精度压力测量和校准，高度差带来的误差影响不可忽略，ConST288支持每通道传感器单独设置高度差参数。软件默认提供空气/氮气介质密度，用户也可根据需要自定义其它介质密度。常用介质高度差：
水：4.9kPa@50cm；
癸二酸二异辛酯：4.5kPa@50cm；
空气/氮气： 0.056kPa@50cm@1MPa。
■ 丰富的计量单位，支持大气压单位与高度单位的自动换算
ConST289支持最丰富的计量单位，48个国际压力单位和英制单位、5个用户自定义压力单位、2个压力变化速率单位、2个高度单位，为用户的校准工作提供最大的便利性。
■ 按需选配大容量充电锂电池，桌面摆放、机架安装和便携现场灵活切换
对于压力仪表，桌面摆放和机架安装时，供电电源容易获取，完全不需要电池供电，用户也无需为昂贵的锂电池组付出购买成本。但在便携现场工作时，大容量锂电池组确是必要的选择。289提供大容量锂电池组，快速安装无需工具，用户可按需选配。
■ 可通过多种通信方式远程操作仪器，兼容其它厂家协议
ConST288可以通过以太网、通过USB扩转WIFI和RS232串口方式与计算机系统通信，设备提供SCPI指令，可以方便的用于测试台的自动化测试校准应用。Paroscientific 745系列压力计在气象校准中有着广泛应用，本次开发兼容745通讯协议，其它厂家协议后续按需开发。
模块选型
典型配置 | CH1内置通道 | CH2内置通道 | CH3内置通道 | CH4外接通道 | CH5外接通道 |
ConST289 | 大气压模块 (可选) | 低量程表压模块 (必选) | 高量程表压模块 (可选) | 外接CDP模块 (可选) | 外接CDP模块 (可选) |
数字压力模块技术指标
数字压力模块技术指标（更具体选型信息参见CDP模块式压力校验仪） | |
大气压模块 | 量程范围：（450~1100）hPa/（10~1200）hPa、绝压； 准确度：±0.10hPa； 校准周期：1年； 测量速度：（1~10）次/秒可调； 补偿温度范围：15℃~35℃ 传压介质：干燥、无油、非腐蚀性气体或空气； |
表压模块 | 可选表压量程范围：（正压量程、复合量程可选） 16kPa、25kPa、40kPa、60kPa、100kPa、160kPa、250kPa、400kPa、600kPa、1MPa、1.6MPa、2.5MPa、4MPa、6MPa、10MPa、16MPa、25MPa、40MPa、60MPa、100MPa、160MPa； 可选准确度等级： 0.01%FS (可选双量程) 校准周期：1年； 测量速度：（1~10）次/秒可调； 补偿温度范围：15℃~35℃； 传压介质： ＞1MPa为与316L、NBR兼容的气体或液体； ≤1MPa为干燥、无油、非腐蚀性气体或空气。 |
数字压力模块接口规格 | |
外接模块 | 模块型号：CDP； 电气接口：5芯航插接口； 压力接口：M20×1.5； 用户根据需求，自行选择； |
通用技术指标
通用指标 | 具体规格 |
环境要求 | 工作温度：0℃~40℃ 存储温度：-20℃~70℃ 保证指标温度范围：15℃~35℃ 工作湿度：＜90%RH（非冷凝）； 工作海拔：＜2000米； |
电源要求 | DC28V直流电源适配器； 整机最大功耗：16Wh； 可选配97Wh可充电锂电池组（卡扣式安装），典型工作时间8小时； |
预热时间 | ≥20分钟； |
显示 | 10.1寸电容触摸屏； 显示刷新速度：10次/秒； 显示位数：5~7位可调； 屏幕翻起角度：30度，一键按压翻转； |
计量单位 | 48个国际压力单位和英制单位； 5个用户自定义压力单位； 2个高度单位：米、英尺； 2个压力变化速率单位：/秒、/分钟； |
语言 | 简体中文、繁体中文、英文、日文 |
通讯接口 | HOST USB-A*2、以太网*2、HDMI*1 通过USB可扩展WIFI、RS232； |

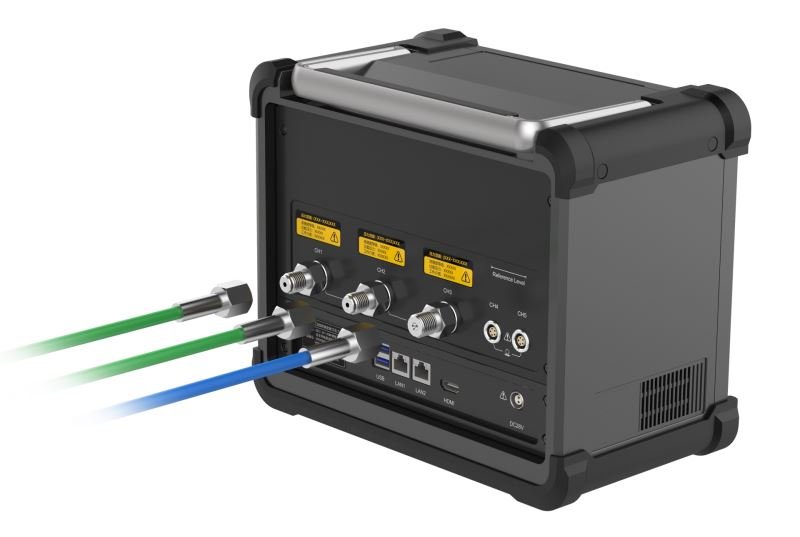

内置压力模块 压力连接口 （CH1、CH2、CH3） | 基础螺纹G1/8内； 压力≤70MPa：出厂预装G1/8外转G1/4外转接头； 压力＞70MPa：出厂预装G1/8外转1/4HP外转接头； CH1可选大气压模块； CH2、CH3用户选配内置1个或2个压力模块； |
外连模块接口 （CH4、CH5） | 5pin航插； 压力模块型号：CDP模块式压力校验仪； |
安装方式 | 桌面或机架 |
尺寸与重量 | 尺寸：281mm(宽)*230mm(高)*159mm(深) 重量：5.4kg（不含可充电锂电池包） |
产品认证 | CE |
订购信息
设备 | 标/选配 | 规格描述 | 数量 |
ConST289高精度数字压力计 | 标配 | 内置1只CDP-in表压模块（量程可选） | 1 |
ConST289高精度数字压力计 | 标配 | 内置1只CDP-in表压模块（量程可选）+内置1只大气压传感器 | 1 |
ConST289高精度数字压力计 | 标配 | 内置2只CDP-in表压模块（量程可选） | 1 |
ConST289高精度数字压力计 | 标配 | 内置2只CDP-in表压模块（量程可选）+内置1只大气压传感器 | 1 |
DC28V直流电源适配器 | 标配 | 1 | |
9060压力模块航插线 | 标配 | 1 | |
校准证书 | 标配 | 1 | |
纸质文件 | 标配 | 使用说明书、合格证、安全须知 | 1 |
包装纸箱 | 标配 | 1 | |
97Wh可充电锂电池组 | 选配 | 1 | |
CDP模块式压力校验仪 | 选配 | 参见CDP压力模块数据表 模块连接线需单独订购 | 1 |
≤70MPa高压软管 | 选配 | 双端G1/4内，黑色、1.5米，最大工作压力70MPa | |
≤70MPa压力转接头 | 选配 | G1/4外转其它 其它指M20、G1/2、G1/4、1/2NPT、1/4NPT | 按需 |
≤280MPa超高压软管 | 选配 | 双端1/4HP内，红色、1.5米，最大工作压力280MPa | 1 |
≤280MPa压力转接头 | 选配 | 1/4HP外转其它外 其它指1/4HP外、 1/4HP内 | 按需 |
USB转RS232线缆 | 选配 | 1 | |
USB转WIFI | 选配 | 1 | |
仪器箱 | 选配 | 可放置主机、标配件、3个CDP压力模块、2根压力软管、电池组、3个压力转接头 | 1 |
注1：ConST289内/外压力模块均转到常用外螺纹，不再提供各种单头或多头转接台的选型信息；
注2：ConST289主机底部配置4颗上架用螺孔，用户如需上架请从说明书获取安装尺寸；
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | ConST289装箱清单 | ConST289 | / | 选购 |
标配组件可能调整，请以实际收货时的装箱清单为准。
ConST289装箱清单 |
/ |
