产品简介
ConST125-2是康斯特公司最新推出的智能多通道液体压力检定装置，它将压力连接装置、24V直流电源和6路扫描开关阵列高度融合，125配合康斯特智能压力控制器和ACal压力检定校准软件，可高效的完成6台压力仪表的全自动检定，大幅提高检测人员的工作效率。
ConST125-2智能多通道液体压力检定装置特别适合于计量机构、校准公司、各行业仪表车间的周期性、重复性、大批量的计量检定工作。

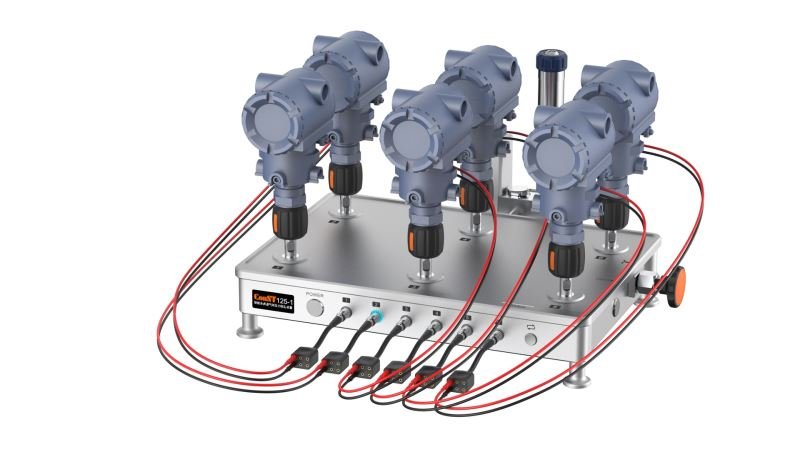

ConST125-2智能多通道液体压力检定装置主要连接的压力设备有：压力变送器、智能压力变送器、压力传感器、电接点压力表、机械压力开关、电子压力开关等所有具有电信号输出的压力仪表；同时也可以将它作为普通多通道压力连接台来使用，用于半自动检定6台压力指针表、数字压力表等无电信号输出的压力仪表。
主要特点
■ 快速与康斯特压力控制器和ACal压力检定校准软件组成6通道全自动检定系统；
■ 压力变送器检定：逐路扫描，最快扫描速度1通道/秒；
■ 125-2无需送检：各通道的电测指标由智能压力控制器或智能压力校验仪保证；

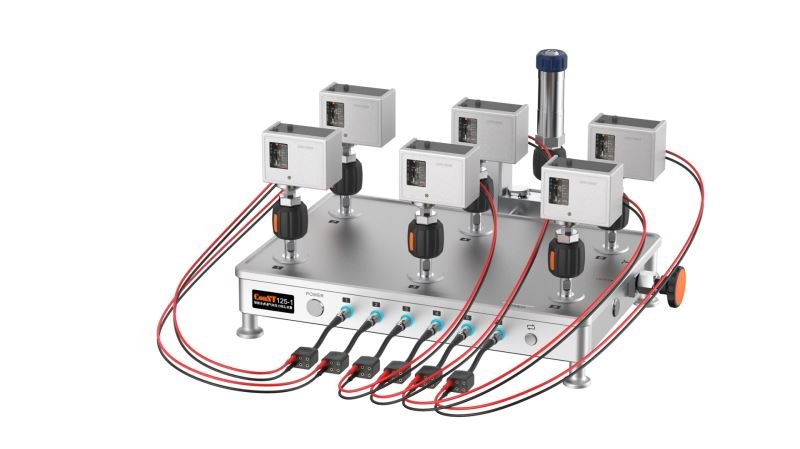

■ 压力开关检定：6通道并行扫描，每通道均包括双路开关检测，用户一次升降压过程即可完成上下限触点的检定，无需切换开关线路；
■ 支持HART、PROFIBUS智能压力变送器的检定；
■ 6路通道都配置24V电源，创新技术确保通道切换时变送器持续工作；
■ 内置颗粒过滤器，有效阻止颗粒物进入控制器系统管路，颗粒过滤器拆卸清洗方便；
■ ConST125-2自带自动回零器，有效提高全自动检定时的液体回零能力，大幅提高检定效率；
■ 支持设备多台级联，轻松完成更多仪表同时检测工作。
技术指标
型号 | ConST125-1 | ConST125-2 |
压力范围 | (-0.1~42) MPa | (0~100) MPa |
工作介质 | 氮气或压缩空气 | 液体 |
压力连接 | M20 × 1.5快接内螺纹(6通道) | M20 × 1.5快接内螺纹(6通道) |
压力入口 | G1/4外螺纹； 标配ConST101-1自动气液分离器 | G1/4快接外螺纹; 标配ConST101-2自动回零器 |
压力排放 | 支持自动排放和手动紧急排放 (在紧急状态下，按压125右侧VENT按钮即可实现快速手动排放) | |
压力截止 | 手轮截止阀(将连接台与压力控制器截止) | |
工作环境 | 工作温度：(10~40)℃； 存储温度：(-20~70)℃； 环境湿度：<90%RHD(无凝露) | |
供电要求 | (100~240)VAC、(47~63)Hz、60W | |
通信 | RS232 | |
尺寸、重量 | 435mm×300mm×180mm、11kg | |
接头间距 | 170mm | |
被检电测连接 | 125本体6路航插，通过航插转夹子线实现被检电测连接 | |
认证 | CE | |
支持的压力控制器 | ConST811A智能全自动压力校验仪 ConST821、ConST822、ConST836智能压力控制器 ConST860、870系列智能压力控制器 | |
管路容积 | 典型配置，所有管路容积大约40ml； 由于被检容积大小不同，压力控制器造压时间和最高压力会受到影响 | |
压力变送器 | 逐路扫描，最快扫描速度1通道/秒，支持手动切换； 当前扫描通道的计量性能由压力控制器的环路电源和电测性能保证； 待扫描通道的环路电源由125提供，防止变送器频繁预热； 支持变送器/传感器的种类由压力控制器决定 | |
智能压力变送器 | 支持类型为HART、PROFIBUS-PA(依据压力控制器配置)； 配合ACal软件支持6通道智能变送器的检定 | |
压力开关 电接点压力表 | 并行扫描，同一时刻捕捉6通道压力开关的状态，由125提供开关测量功能，最快扫描速度10次/秒；每通道均包括双路开关检测，用户一次升降压过程即可完成上下限触点的检定； 支持机械开关(干式、湿式)和电子开关(NPN、PNP)，电子开关的供电由125提供； 开关的输入电压30V max； | |
环路电源 | 24V±1%、纹波峰峰值小于40mV(400Hz~10kHz)、80mA max/CH | |
注：本产品示意图中的所有CDP模块式压力校验仪为均为选购。
