产品概述
4 3/4 (50000位数) LED , DCV基本准确度:0.02%

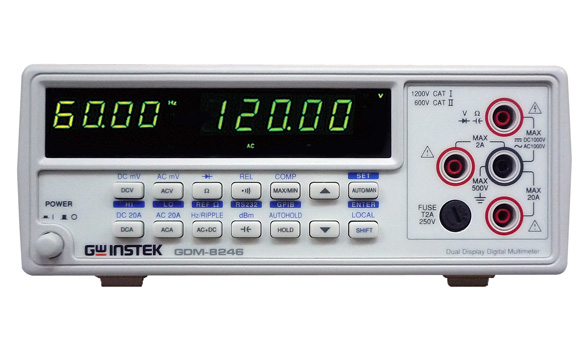

GDM-8246桌上型数字电表具有很多优良的性能：包括超大7段式LED显示50,000位数显示器, 可同时显示一个被测信号的两组电能特性, 例如交流电压和频率或dBm值, 直流电压和dBm值或交流涟波. 另外, GDM-8246提供了丰富的量测功能：直流电压/电流, 交流电压/电流, 真有效值, 电阻, 电容, 频率, 短路蜂鸣及二极管测试.
其他附加的功能还有, 最大值/最小值保持, 相对值和比较值, 这些功能可以帮您减少设置和判断的麻烦, 提升您在量测上的速度. GDM-8246还配有RS-232C界面或可选配GPIB, 利用IEEE488.2标准协定或透过PC端软件, 实现远端控制并将测试数据转存至计算机, 以利进行分析.
产品特性
- 50000 位数读值分辨率
- 量测功能：交直流电压、交直流电流、电阻、频率、电容、短路蜂鸣测试、二极管测试、最大值/最小值、 相对值、量测值显示保持、dBm、比较功能
- 双显示：同时量测并显示交流电压与频率或交直流电压 与 dBm或直流电压与交流纹波
- 可选择手动或自动换档
- 直流电压准确度达 0.02%
- 高达100kHz交流量测
- 20A 电流档位提供高功率保险丝防护
- 开机自动还原先前设定
- 交流或交流加直流有效值量测
- RS-232C 界面
- 选购配备: GPIB 界面
技术规格
| 规格 | |
| 直流电压 | |
| 档位 | 500mV, 5V, 50V, 500V, 1000V 共 5 档 |
| 准确度 | +(0.02% 读值 + 4 位数) |
| 输入阻抗 | 10MΩ |
| 交流电压 (TRUE RMS) | |
| 档位 | 500mV, 5V, 50V, 500V, 1000V 共 5 档 |
| 准确度 | 500mV ~ 1000V 5档 :20Hz ~ 50Hz : +(1% 读值 + 10 位数);50Hz ~ 2kHz : +(0.3% 读值 + 30 位数);2kHz ~ 10kHz : +(0.4% 读值 + 50 位数);500mV ~ 500V 4档 :10kHz ~ 20kHz : +(0.5% 读值 + 50 位数)500mV ~ 50V 3档 :20kHz ~ 50kHz : +(2% 读值 + 20 位数);50kHz ~ 100kHz : +(5% 读值 + 50 位数) |
| 输入阻抗 | 10MΩ |
| 直流电流 | |
| 档位 | 500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 档 |
| 准确度 | 500μA ~ 500mA 4档 : +(0.05% 读值 + 3 位数);2A ~ 20A 2档 : +(0.2% 读值 + 5 位数) |
| 交流电流 (TRUE RMS) | |
| 档位 | 500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 档 |
| 准确度 | 500μA ~ 20A 6档 :20Hz ~ 45Hz : +(1% 读值 + 15 位数);45Hz ~ 2kHz : +(0.5% 读值 + 15 位数);500μA ~ 500mA 4档 :2kHz ~ 10kHz : +(1% 读值 + 15 位数);10kHz ~ 20kHz : +(2% 读值 + 15 位数) |
| 电阻 | |
| 档位 | 500Ω, 5kΩ,50kΩ,500kΩ,5MΩ, 20Ω 共 6 档 |
| 准确度 | 500Ω : +(0.1% 读值 + 4 位数);5kΩ ~ 500kΩ 3档 : +(0.1% 读值 + 2 位数);5MΩ : +(0.2% 读值 + 2 位数);20MΩ : +(0.3% 读值 + 2 位数) |
| 二极管 | |
| 最大顺向电压1.5V, 开路电压 3.1V | |
| 电容 | |
| 档位 | 5nF, 50nF, 500nF, 5μF, 50μF 共 5 档 |
| 准确度 | +(2% 读值 + 4 位数) |
| 频率 | |
| 输入位准 (正弦波) | mV 档 : 10Hz ~ 50kHz >120mV ;50k ~ 150kHz >200mV ;5V~50V 档 : 20Hz ~ 200kHz >1.2V ;500V 档 : 20Hz ~ 1kHz >12V |
| 准确度 | +(0.05% 读值 + 1 位数) |
| 短路蜂鸣 | |
| < 5Ω | |
| 其他功能 | |
| 自动换档, 手动换档, 最大值, 最小值, dBm, REL, Hold, 比较, 设定呼叫 | |
| 显示 | |
| 双显示 0.4" , 0.5", LED 显示器 | |
| 界面 | |
| 标准 RS-232C, 选购 GPIB | |
| 使用电源 | |
| AC 100V/120V/220V/230V +10%, 50/60Hz | |
| 尺寸及重量 | |
| 251(宽)x 91(高)x 291(长) mm;约 2.6 公斤 | |
点击下载
点击下载
标配与配件
使用手册 x1, 程序手册 x 1, 电源线 x1, 测试棒 GTL-117 x1
