产品概述

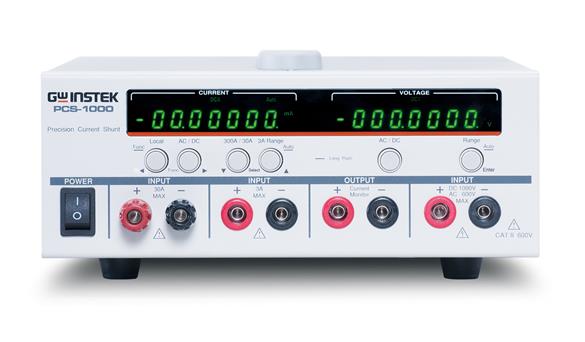

PCS-1000是一款高精度D.C. & A.C.分流计，内置分流器和高精度电流测量电路。PCS-1000提供5个电流测量档位-300A, 30A, 3A, 300mA和30mA，电压测量分辨率可达到6 1/2位，这使PCS-1000在如今分流计市场上无可匹敌。由于它的核心设计是基于高稳定度和低温度系数的分流器，长时间工作后，尽管温度升高，PCS-1000仍能确保很高的测量精度。PCS-1000，一个验证检验实验室水平的电流和电压测试设备，适合如电源、通信系统电源、服务器电源和电子负载的研发、品质验证和测试工作。它的最大电压/电流测量档位包括DC 1000V/AC 600V/AC 300A/DC 300A，满足每个电力工业的所有电流和电压测量*。
*PCS-1000能同时测量A.C.电压和电流，但不可测量相位。因此，它不提供功率测量功能
同时测量电压和电流，精度高，稳定性好
PCS-1000高精度分流计能同时测量电流和电压。相比传统型号或其它品牌的分流计，PCS-1000连接方便，无需添加任何仪器。
产品特性
- 6 1/2位测量分辨率
- 电压电流双测量
- AC & DC电流测量档位：30mA/300mA/3A/30A/300A(Max)
- AC电压测量档位：200mV/2V/20V/200V/600V(Max)
- DC电压测量档位：200mV/2V/20V/200V/1000V(Max)
- 自动归零电路
- 标配接口：USB, GPIB
技术规格
| 规格 | ||||
| 直流电压特性 | ||||
| 精度 | 档位 | 23℃±5℃(每年) | 温度系数/ ℃ | |
| 200.0000mV | 0.0050+0.0035 | 0.0005+0.0005 | ||
| 2.000000V | 0.0050+0.0010 | 0.0005+0.0001 | ||
| 20.00000V | 0.0050+0.0010 | 0.0005+0.0001 | ||
| 200.0000V | 0.0050+0.0010 | 0.0005+0.0001 | ||
| 1000.000V | 0.0050+0.0020 | 0.0005+0.0001 | ||
| ±(%读值+%档位); 电压输入电阻:所有直流电压档位10MΩ | ||||
| 直流电流特性 | ||||
| 精度 | 档位 | 负担电压 | 23℃±5℃(每年) | 温度系数/ ℃ |
| 30.00000mA | <0.4V | 0.01+0.005 | 0.001+0.002 | |
| 300.0000mA | <0.5V | 0.01+0.005 | 0.001+0.002 | |
| 3.000000A | <0.8V | 0.01+0.005 | 0.001+0.002 | |
| 30.00000A | <0.8V | 0.01+0.005 | 0.001+0.002 | |
| 300.0000A | <0.8V | 0.02+0.005 | 0.001+0.002 | |
| ±(%读值+%档位) | ||||
| 真有效值交流电压特性 | ||||
| 精度 | 档位 | 频率 | 23℃±5℃(每年) | 温度系数/ ℃ |
| 200.0000mV | 45Hz-2KHz | 0.5+0.05 | 0.005+0.005 | |
| 2.000000V | 2KHz-10kHz | 1.0+0.05 | 0.005+0.005 | |
| 20.00000V | 10kHz-20kHz | 2.0+0.10 | 0.005+0.005 | |
| 200.0000V | 0.005+0.005 | |||
| 600.000V | 0.005+0.005 | |||
| ±(%读值+%档位) | ||||
| 真有效值交流电流(AC+DC)特性 | ||||
| 精度 | 档位 | 频率 | 23℃±5℃(每年) | 温度系数/ ℃ |
| 30.00000mA | 0.03+0.006 | |||
| 300.0000mA | 45Hz-2KHz | 0.5+0.05 | 0.03+0.006 | |
| 3.000000A | 2KHz-10kHz | 1.0+0.05 | 0.03+0.006 | |
| 30.00000A | 45Hz-400Hz | 0.5+0.05 | 0.03+0.006 | |
| 300.0000A | 0.03+0.006 | |||
| ±(%读值+%档位) | ||||
| 电流监控器精度 | ||||
| 范围 | 分流器 | 直流精度 | 交流精度 ≤ 400Hz | 最大输入DC/ AC RMS |
| 10Ω | 0.01% | 0.10% | 30mA | |
| 1Ω | 0.01% | 0.10% | 300mA | |
| 0.1Ω | 0.01% | 0.10% | 3A | |
| 0.01Ω | 0.01% | 0.10% | 30A | |
| 0.001Ω | 0.02% | 0.10% | 300A | |
| 电源 | 100V/120V/220V/240V±10% | |||
| 电源频率 | 50/60Hz | |||
| 操作环境 | 0℃~50℃, 80% R.H.在40℃ | |||
| 功率损耗 | Max 35VA | |||
| 尺寸&重量 | 210 mm (W) x 80mm(H) x 390 mm(D); 约6kg | |||
