产品概述

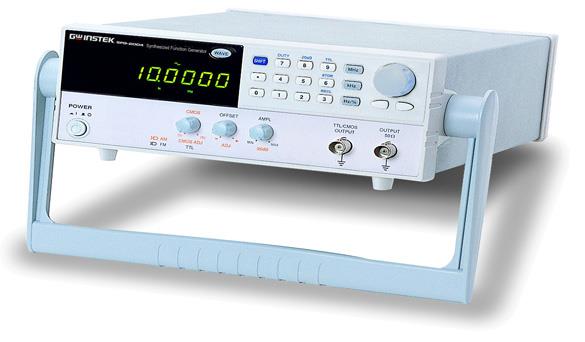

10MHz 数位合成函数信号产生器
基于直接数位合成（DDS）技术和独特的FPGA设计，SFG-2000/2100系列函数发生器在同等价格上拥有比传统函数发生器更杰出的性能。稳定的输出频率，低失真度和微小的频率解析度都是这个系列产品的优秀特性。
SFG-2000/2100每个系列分别拥有4MHz，7MHz，10MHz和20MHz的频宽选择。SFG-2100系列还外加了扫描，AM/FM调制和外部计频功能。基于±20ppm的高稳定度和输出波形精确度，SFG-2000/2100系列适合大多数应用场合，例如作为信号源用于实验室中各类实验，作为PLL（锁相环）的参考信号和电子设备的校准源。
产品特性
- 直接数位合成技术及FPGA晶片设计
- 频率范围:0.1Hz~10MHz
- 频率解析度:100mHz
- 频率准确度及飘移度:+/-20ppm
- 低失真正弦波:-55dBc,0.1Hz~200kHz
- 输出波形:正弦波、方波、三角波
- 具TTL及CMOS OUT
- 前面板可设定十组储存及呼叫操作记忆
技术规格
| 规格 | |
| 主输出 | |
| 频率范围(正弦波 ,方波) | 0.1Hz~10MHz |
| 频率范围(三角波 ) | 0.1Hz~1MHz |
| 解析度 | 0.1Hz |
| 频率稳定度 | ± 20 ppm |
| 频率准确度 | ± 20 ppm |
| 长时间准确度 | ± 5 ppm / year |
| 波形种类 | 正弦波, 方波, 三角波 |
| 输出振幅 | 10Vpp(含 50Ω负载) |
| 振幅对频率平坦度(相对于1kHz正弦波) | ＜± 0.3dB,0.1Hz～1MHz; ＜± 0.5dB,1MHz～4MHz; ＜± 2dB, 4MHz～10MHz |
| 输出阻抗 | 50Ω±10％ |
| 输出衰减器 | -20dB±1dB×2 |
| 直流抵补范围 | ＜-5V～＞+5V(含 50Ω负载) |
| 周期比调整范围 | 20% to 80% below 1MHz (方波才有) |
| 周期比解析度 | 1% |
| 频率显示器 | 9位数LED 显示 |
| 正弦波 | |
| 谐波失真 | -55dBc,0.1Hz～200kHz; -40dBc,0.2MHz～4MHz; -30dBc,4MHz～10MHz(此为输出准位最大值到十分之一值之规格且TTL/CMOS OFF) |
| 三角波 | |
| 线性度 | ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz |
| 方波 | |
| 对称性 | ± 1% of period +4ns to 0.1Hz～100kHz;上升及下降时间 : ≦25ns在最大输出时 (含 50Ω负载) |
| CMOS 输出 | |
| 输出准位 | 4Vpp±1Vpp～14.5Vpp±0.5Vpp 可调整 ; 上升及下降时间 : ≦120ns |
| TTL 输出 | |
| 输出准位 | ≧3Vpp ; 输出推力 : 20 TTL load ; 上升及下降时间 : ≦25ns |
| 记忆储存 | |
| 储存及呼叫功能 | 10 组设定记忆 |

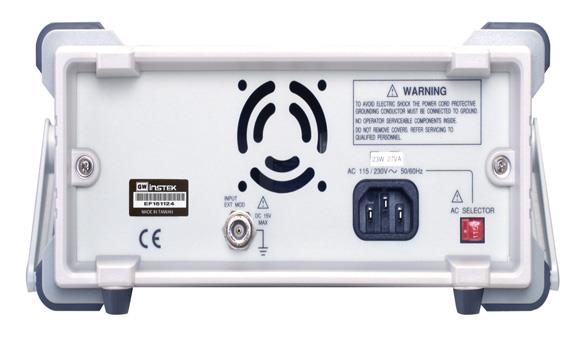

| 输入电源 | |
| AC115V, 230V±15%, 50/60Hz | |
| 附件 | |
| 操作手册×1;电源线×1;GTL-101×1 | |
| 外观尺寸 | |
| 107(W)×266(H)×293(D) m/m;Approx. 3.1kg | |
点击下载
点击下载
标配与配件
操作手册 x 1, 电源线 x 1, GTL-101 测试线 x订购信息
SFG-2010 10MHz DDS 函数信号发生器
