产品概述

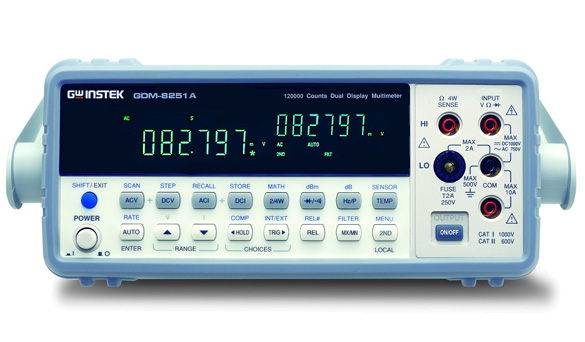

5 1/2 (120,000 位数) VFD 双显示, DCV基本准确度0.012%.
GDM-8251A是一台便携式双显示数字电表，具有120,000位数字显示、2线/4线制电阻测量功能和0.012%的DCV测量精确度；且搭配VFD彩色双显示屏幕，提供良好的对比度和显示亮度。GDM-8251A除具有丰富的基本测量功能：ACV、DCV、ACI、DCI、R、Hz、短路蜂鸣、二极管及溫度测量；并提供测量高级功能，如dB/dBm、Max/Min、相对值(REL)和双显示，以提升测量結果的应用性及实用性。免费软件DMM-Viewer以图形化的操作介面，提供使用者快速高效的的资料截取。USB、RS-232C和数位I/O接口均是标准配件，提供ATE测量控制时最经济的解決方案。
产品特性
- 数字显示 120,000 位数
- VFD彩色双显示屏幕
- 自动/手动换挡
- 2线/4线制电阻测量
- 真有效值 (True RMS – AC, AC+DC)
- 可选择测量速度
- 温度测量
- 频率测量
- 最大值/最小值, REL, dBm/dB, 比较,数学运算, 存储, 调取
技术规格
| 规格 | |
| 最大显示(满刻度) | |
| 120,000 位数 | |
| 取样率 | |
| 慢速 | 5 1/2显示, 10次/秒 |
| 中速 | 4 1/2显示, 30次/秒 |
| 快速 | 3 1/2 显示, 60次/秒 |
| 直流电压(DCV) | |
| 档位 | 100mV, 1V, 10V, 100V, 1000V 5档 |
| 准确度 | ±(0.012% 读值 + 5 位) |
| 输入阻抗 | 10MΩ |
| 交流电压 (ACV -- True RMS) | |
| 档位 | 100mV, 1V, 10V, 100V, 750V 5档 |
| 准确度 | 20Hz~45Hz : ±(1%读值+ 100位);45Hz ~ 10kHz : ±(0.2% 读值 + 100 位);10kHz ~ 30kHz :±(1% 读值+ 100位);30kHz~100kHz : ±(3% 读值 + 200 位) |
| 输入阻抗 | 1.1MΩ 与约100pF并联 |
| 直流电流 (DCI) | |
| 档位 | 10mA, 100mA, 1, A, 10A 4档 |
| 准确度 | 10mA , 100mA : ±(0.05% 读值 + 15 位);1A, 10A : ±(0.2% 读值 + 5 位) |
| 交流电流 (ACI -- True RMS) | |
| 档位 | 10mA, 100mA, 1A, 10A 4档 |
| 准确度 | 10mA , 100mA 档:20Hz ~ 50Hz : ±(1.5% 读值 + 100 位);50Hz ~ 10kHz : ±(0.5% 读值 + 100 位);10kHz~20kHz : ±(2% 读值 + 200 位);1A, 10A 档:50Hz~5kHz : ±(0.2% 读值+ 100位数) |
| 电阻 | |
| 档位 | 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ 7档 |
| 2线制 准确度 | 100Ω 档 : ±(0.1% 读值 + 8 位)(*);1kΩ ~ 1MΩ 4档 : ±(0.08% 读值 + 5 位);10MΩ 档 : ± (0.3% 读值 + 5 位);100MΩ 档 : ±(3% 读值 + 8 位) |
| 4线制 准确度 | 100Ω : ±(0.05% 读值 + 8 位)(*);1kΩ~ 1MΩ 4档 : ±(0.05%读值 + 5 位);10MΩ : ±(0.3% 读值+ 5 位);100MΩ : ±(3% 读值 + 8 位) |
| 二极管测试 | |
| 开路电压 2.0V;测试电流 0.5mA | |
| 频率 | |
| 10Hz~800kHz | |
| 短路蜂鸣器 | |
| 1 ~ 1000Ω | |
| 温度 | |
| 0° C ~ +300° C J , K , T型 | |
| 其他功能 | |
| 自动/手动换挡, 算术功能 : MX + B/ % / 1/X ;最大值, 最小值, dBm, dB, REL, Hold, 比较, Store, Recall | |
| 显示幕 | |
| VFD彩色双显示屏幕 | |

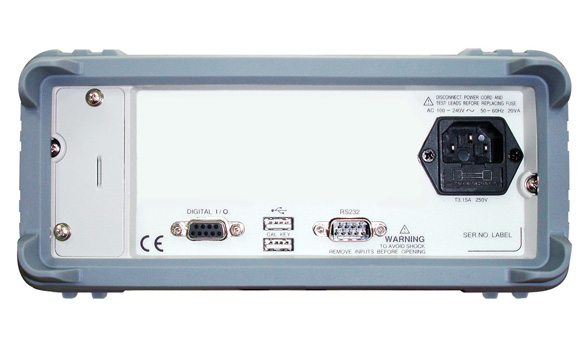

| 接口 | |
| 数位I/O, USB Device, RS-232C | |
| 电源 | |
| AC 100V-240V ±10%, 50/60Hz | |
| 尺寸& 重量 | |
| 265(宽) x 107(高) x 350(长) mm;约2.6 公斤 | |
| 注: (*)在 "REL" 模式下 | |
点击下载
点击下载
标配与配件
操作手册 x1,电源线 x1, 测试棒GTL-117 x1
