规格参数

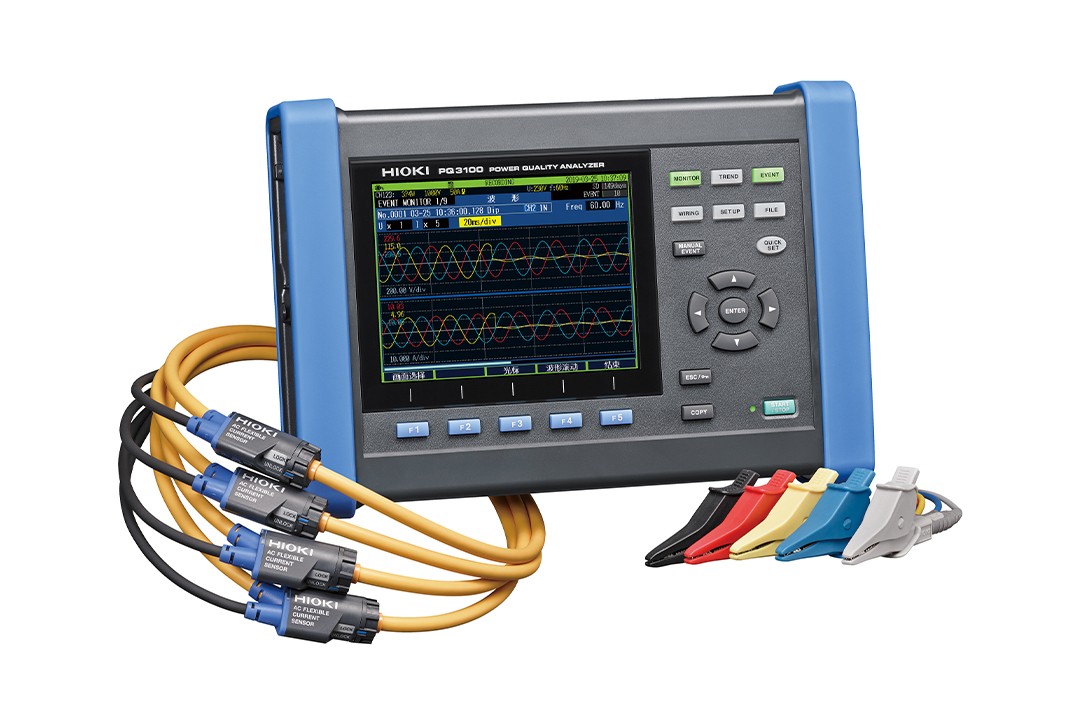

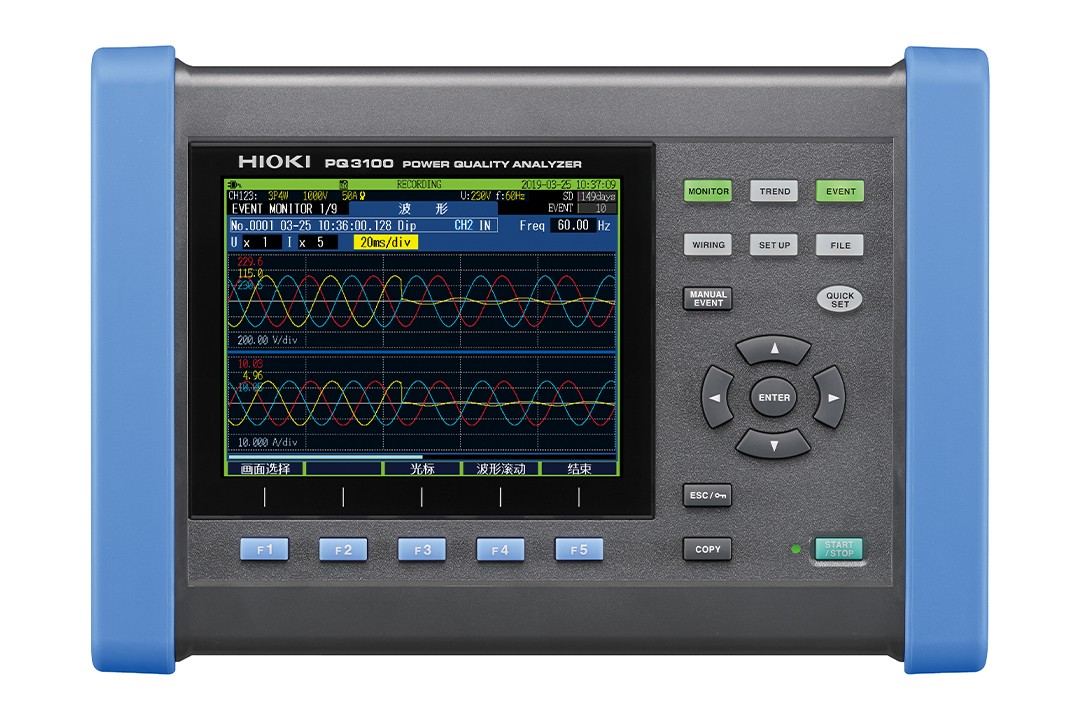

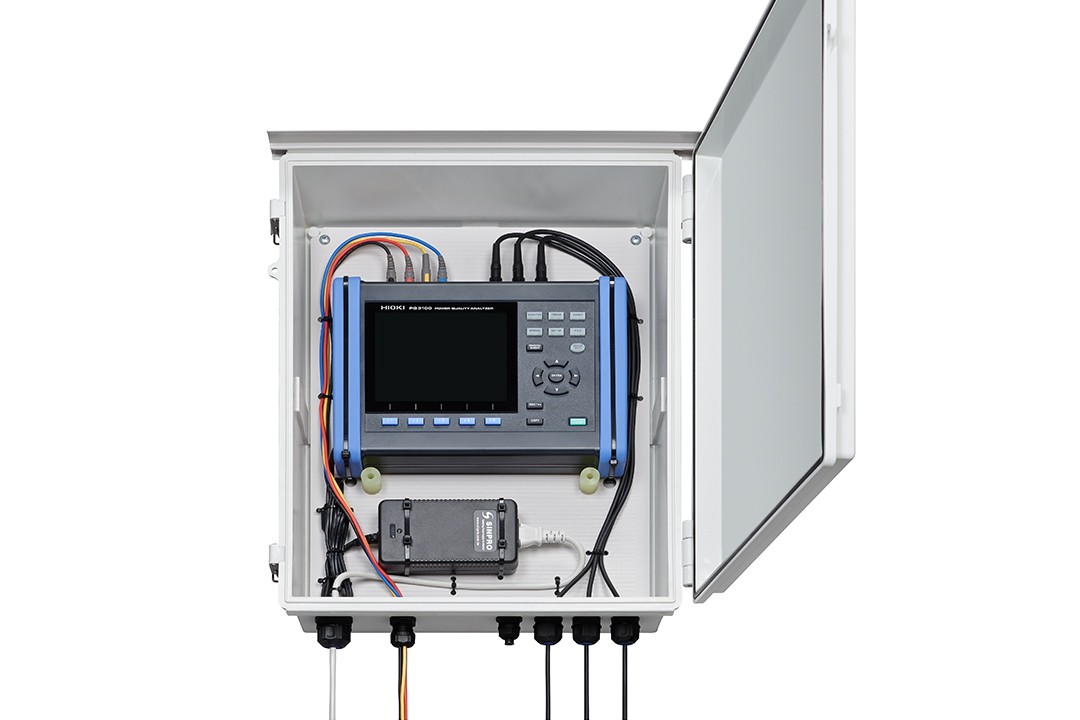

产品概述
电源保养和故障时，1台仪器记录并分析，实现准确的电源分析
电能质量分析仪的使用方法：轻松进行接线和设置
具备“QUICK SET”功能能够帮助进行三相线路的电压、电流传感器接线以及到记录开始为止的设置向导。能够自动判定和显示钳形传感器的朝向错误以及相序的接线错误等，并通知修改点。
电能质量分析仪的使用方法：功率系统的电能质量记录
同时按照时序测量电压、电流、功率、谐波、闪变等所有项目。在趋势记录的同时，捕捉瞬间停电，电压下降，频率变化等所有电源异常情况。
电能质量分析仪PQ3100专用软件PQ ONE
让用PQ3100记录的数据进行的分析更加详细并容易理解。
使用标配的专用软件PQ ONE，能够利用计算机和鼠标，不仅能直观的进行定期的电能质量管理和报告制作，还能在发生电源异常时做出故障分析。
技术规格
基本参数(精度保证期1年,调整后精度保证期1年)
| 测量线路 | 除了单相2线/单相3线/三相3线/三相4线以外，还可使用ch4测量电压/电流 (所有通道都能对应AC/DC测量) |
|---|---|
| 电压量程 | 电压测量1000.0 Vrms或DC, 瞬态测量2.200 kVpeak |
| 电流量程 | AC/DC 50.000 mA～5.0000 kA (根据所用传感器的测量范围而异) |
| 功率量程 | 50.000 W～6.0000 MW (根据所使用电流量程和接线自动决定) |
| 基本精度 | 电压: 标称电压的±0.2%, 电流: ±0.1% rdg. ±0.1% f.s. + 电流传感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 电流传感器精度 AC ±0.2% rdg. ±0.1% f.s. + 电流传感器精度 |
| 测量功能 | 1. 瞬态过电压: 200 kHz采样 2. 频率1波: 从1个波形进行运算 3. 电压1/2有效值、电流1/2有效值： 每隔开半波半的1个波形运算 4. 浪涌、下陷、停电: 电压1/2有效值时检测 5. 冲击电流: 每半波运算电流后的有效值时检测 6. 频率200 ms: 从10个波形·12个波形进行运算 7. 频率10秒:从10秒间的波形进行运算 8. 电压波形峰值，电流波形峰值 9. 电压，电流，有功功率，视在功率，无功功率，有功电能，视在电能，无功电能，电费，功率因数，位移功率因数，电压不平衡率，电流不平衡率 10. 电压波峰因数，电流波峰因数 11. 谐波/相位角(电压/电流), 谐波功率: 第0次～50次 12. 谐波电压电流相位差: 第1次～50次 13. 总谐波畸变率(电压/电流) 14.间谐波(电压/电流): 第0.5次～49.5次 15. K因数(倍增率) 16. (Ver.UP) 瞬态闪变值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10闪变，IEC闪变(短时间/长时间) |
| 最长记录时间 | 最长1年，最多记录时间：9999件 × 365日 |
| 接口 | SD/SDHC存储卡, RS-232C, LAN (HTTP服务器功能), USB 2.0 |
| 显示 | 6.5英寸TFT彩色LCD (640 × 480点) |
| 电源 | AC适配器Z1002 (100～240V, 额定1.7 A, 50/60 Hz) 电池组Z1003 (连续使用时间8小时，AC适配器连接进行充电，充电时间5小时30分) |
| 体积及重量 | 300W × 211H × 68D mm, 2.5 kg (含电池组Z1003) |
| 附件 | 使用说明书×1, 测量指南×1, 电压线L1000-05 ×1 (红、黄、蓝、灰、黑，鳄鱼夹×5，螺旋管×5), 彩色螺旋管(用于区分钳形传感器颜色) ×套, 螺旋管×5, AC适配器Z1002 ×1, 背带×1, USB连接线(1 m) ×1, 电池组Z1003 ×1 |
选件/附件
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情

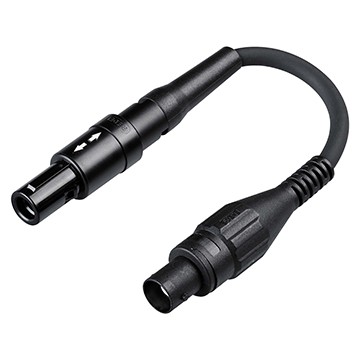

转换线L9910
将BNC端子输出的电流传感器连接至 PQ3100等PL14端子输入的仪器上
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情

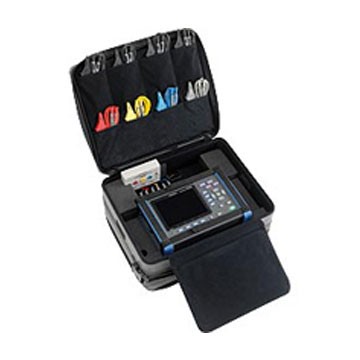

携带盒C1001(替代产品C1009）
软包，可容纳选件
查看详情

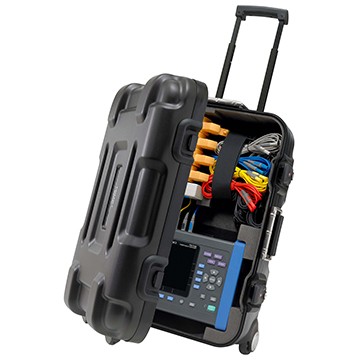

携带箱C1002
硬箱，可容纳选件，带滑轮可用于各种运输
查看详情

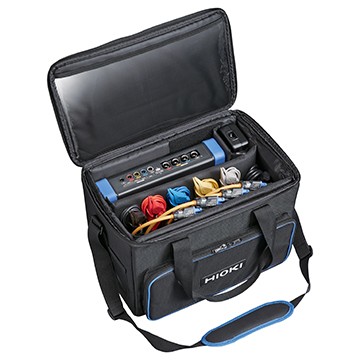

携带包C1009
可收纳选件，背包款
查看详情
AC适配器Z1002
标配，用于主要单元，AC 100~240V
查看详情
电池组Z1003
NiMH，安装在主机中充电，DC 7.2V/4500mAh
查看详情

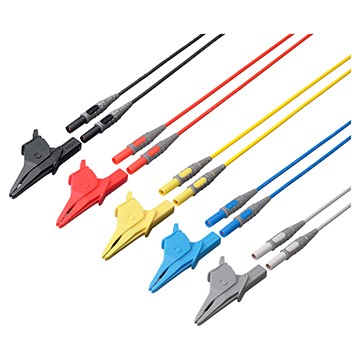

电压线L1000-05
红、黄、蓝、灰、黑各1根，3m
查看详情
磁性转换头9804-01
用于电压线前端，红×1
查看详情
磁性转换头9804-02
用于电压线前端，黑×1
查看详情

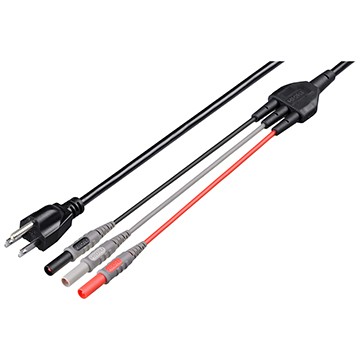

插座输入线L1020
用于AC 100V输入, 2m
查看详情
SD存储卡2GB Z4001
用于保存测量数据
查看详情
SD卡 Z4003
8GB
查看详情
AC/DC自动调零电流传感器 CT7731
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情

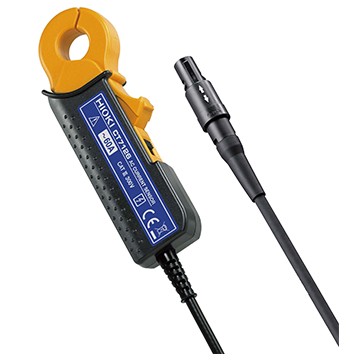

AC电流传感器CT7126
AC 60A, φ15mm, 线长2.5m
查看详情

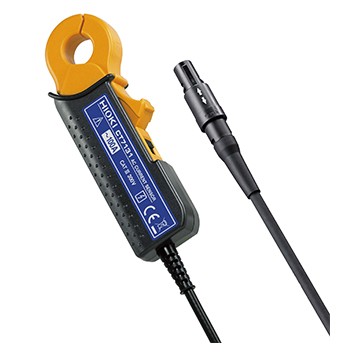

AC电流传感器CT7131
AC 100A, φ15mm, 线长2.5m
查看详情

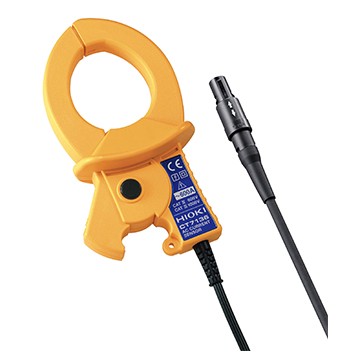

AC电流传感器CT7136
AC 600A, φ46mm, 线长2.5m
查看详情
