用途场景
规格参数

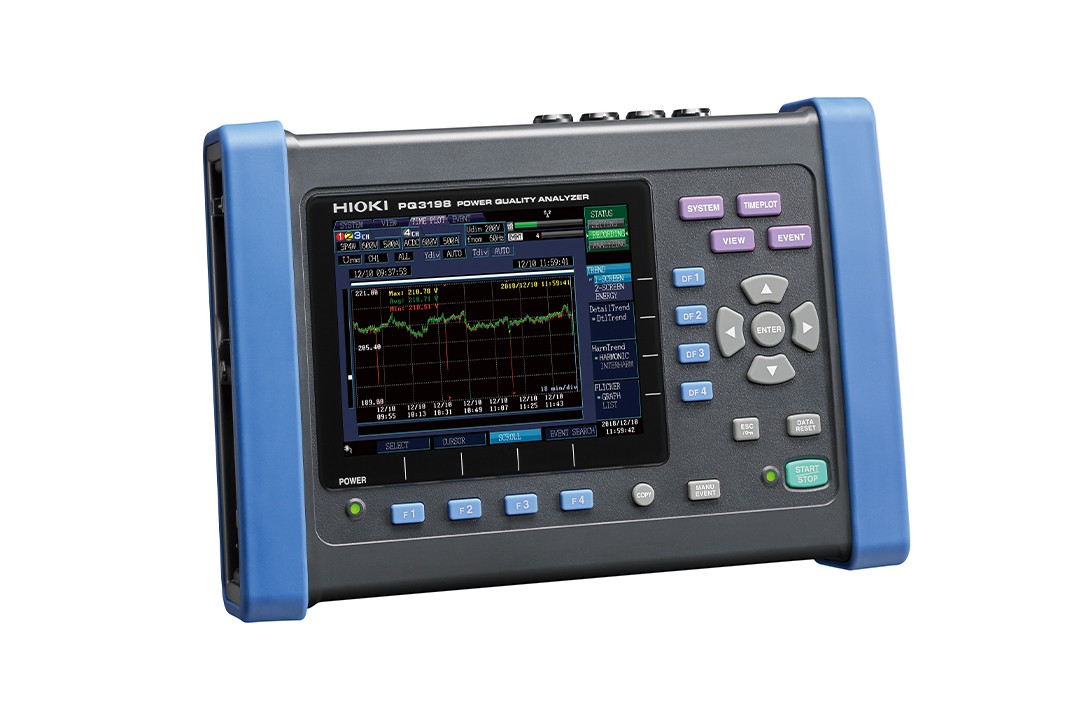

产品概述
符合国际标准IEC61000-4-30 Ed.3 Class A 单相2线~三相4线
更加轻松、切实地进行电源的维护管理和故障分析
在现代社会，电力是最重要的基础建设之一。
进行日常维护管理以避免发生故障是非常重要的。
另外，由于设备故障活剧增的电力需求等原因发生电源故障的情况下， 需要迅速找到原因解决问题。

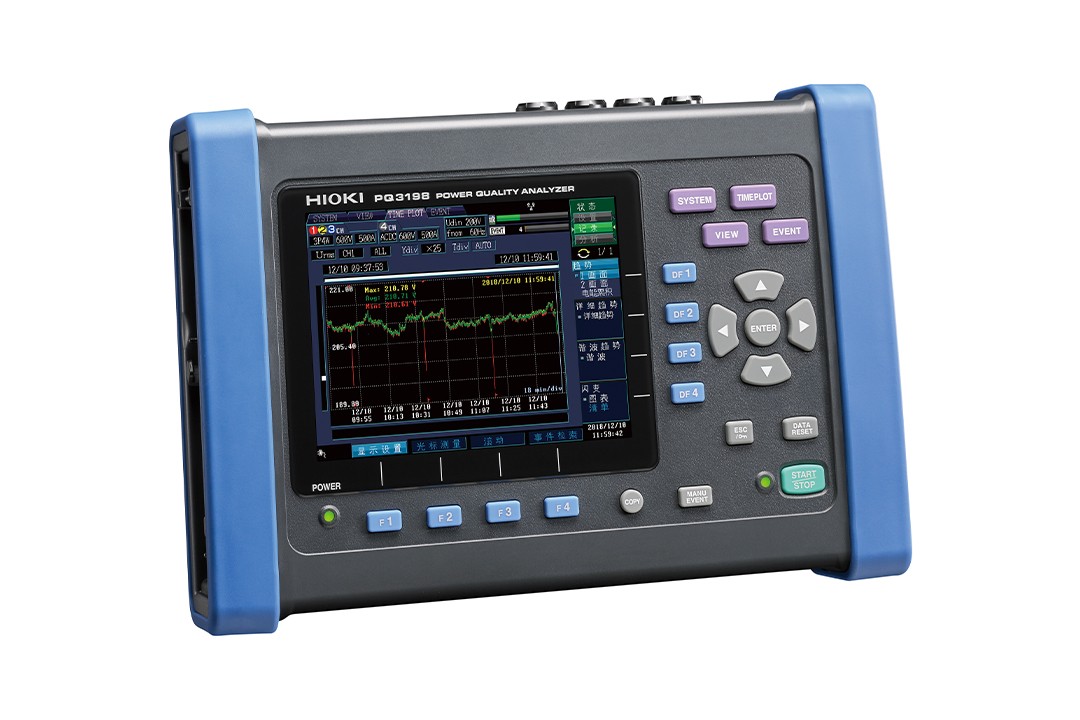

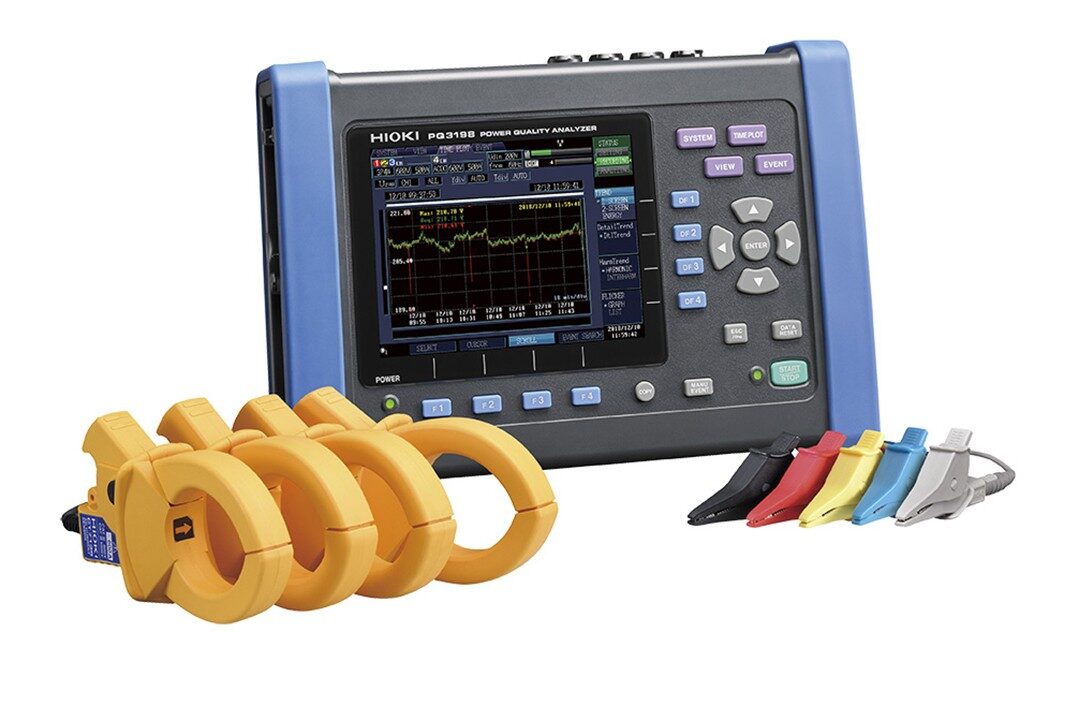

电能质量分析仪PQ3198，PQ3100 具备准确捕捉各种电源异常的测量能力，并且拥有优秀的操作性，从接线到记录，简单顺畅，帮助用户准确的进行电源分析。
用于设备的电源故障分析
记录趋势的同时捕捉瞬间停电、电压下降、频率变动等所有电源异常。
对调查预期外的设备故障或突然停止的原因非常有用。
用于电力系统的电能质量记录
可记录波动剧烈的可再生能源或EV 充电桩与电力系统连接时的电压、电流、功率、谐波、闪变等。
另外，可使用附带的软件PQ ONE 轻松地进行分析。
用于AC/DC的功率测量
如果使用AC/DC 自动调零电流传感器，则可准确地、长时间的测量DC 电流。 主机可给传感器供电，无需额外准备电源。

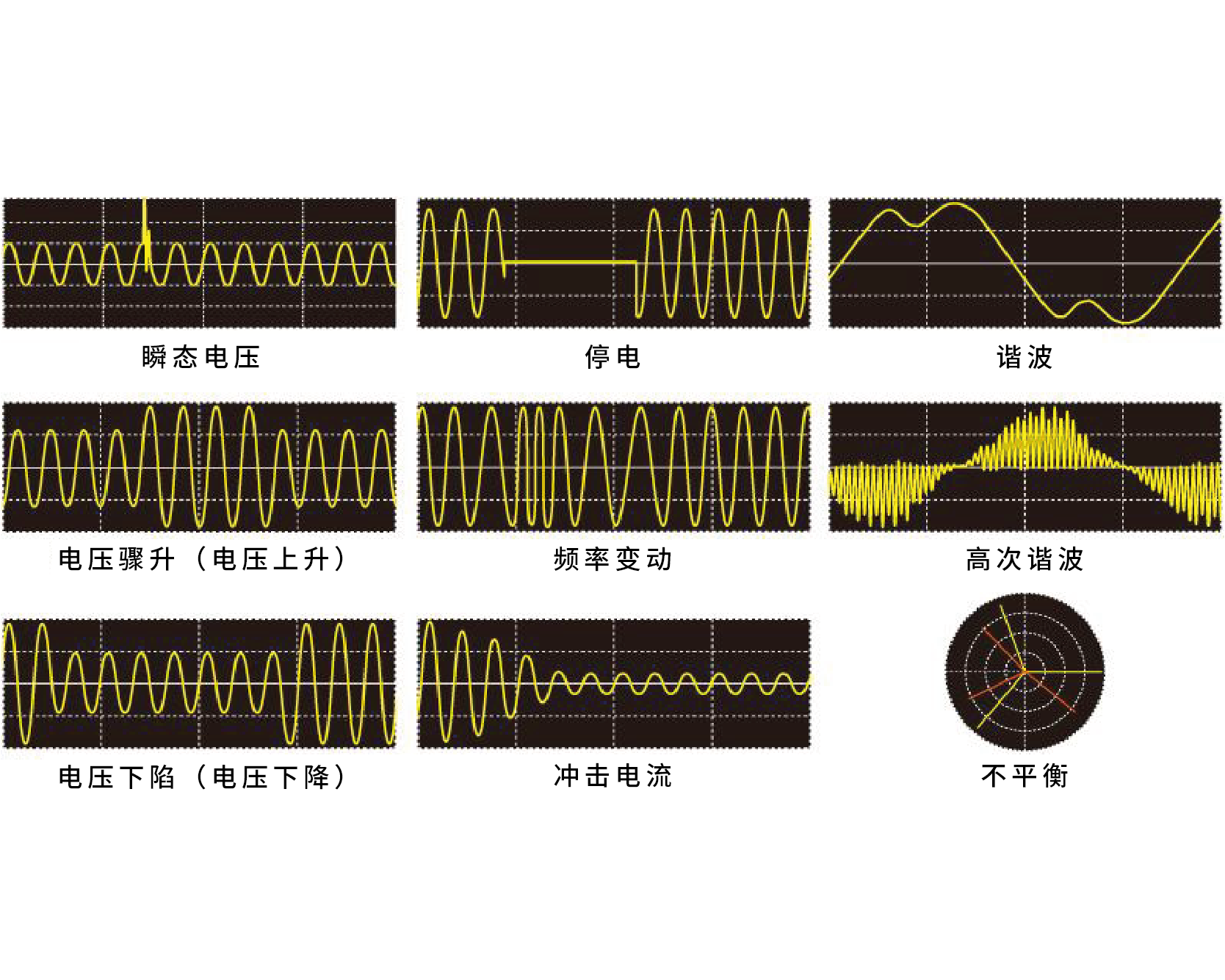

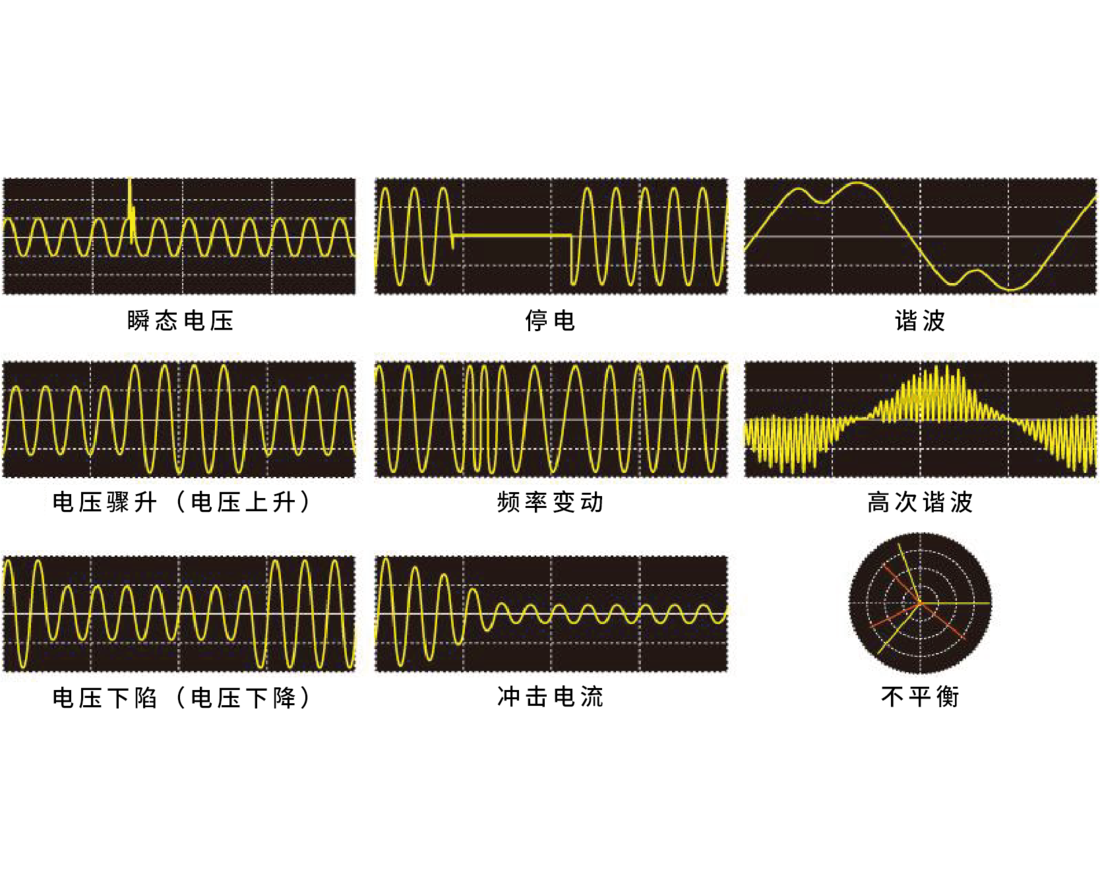

设置简单，准确捕捉电源异常
可以同时测量功率和谐波、异常现象的波形等所有参数。
瞬态电压
电压骤升（电压上升）
电压下陷（电压下降）
停电
频率波动
冲击电流
谐波
高次谐波
不平衡

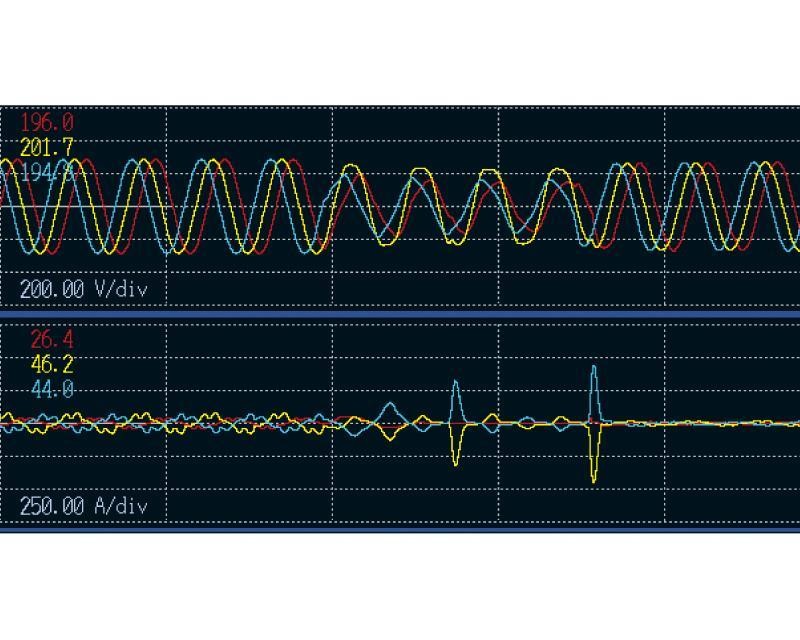

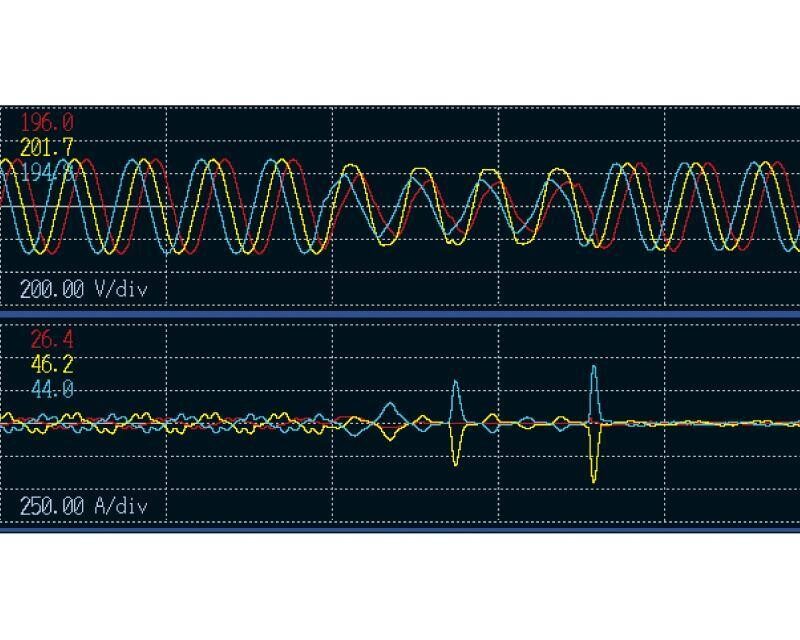

同时记录事件波形和趋势图
事件波形
发生事件时，记录0.2秒的瞬时波形。
所有的事件项目可设为并列触发。
记录下来的数据在测量期间也可在界面上进行确认。

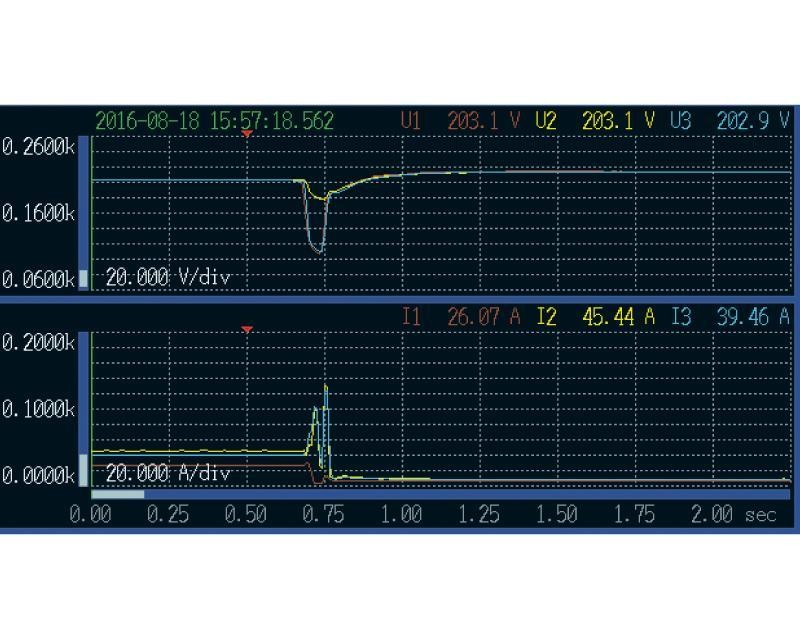

同时记录事件波形和趋势图
30秒事件波动趋势
电压上升、电压下降、冲击电流发生时可同时记录30秒的1/2有效值波动。
可用于调查马达启动时的冲击电流造成的电压下降。
从办公室远程监控全国供电质量
通过使用 HIOKI 的 GENNECT 系列，可以实现真正的远程测量。
随时随地通过云端进行实时测量、数据采集、控制您的设备。
通过快速收集和分析现场数据，可以尽早解决问题。 它也适用于在全国范围内永久安装并从办公室集中监控的维护工作。 这减少了出差的次数并降低了成本。
点击此处了解 GENNECT的详细信息

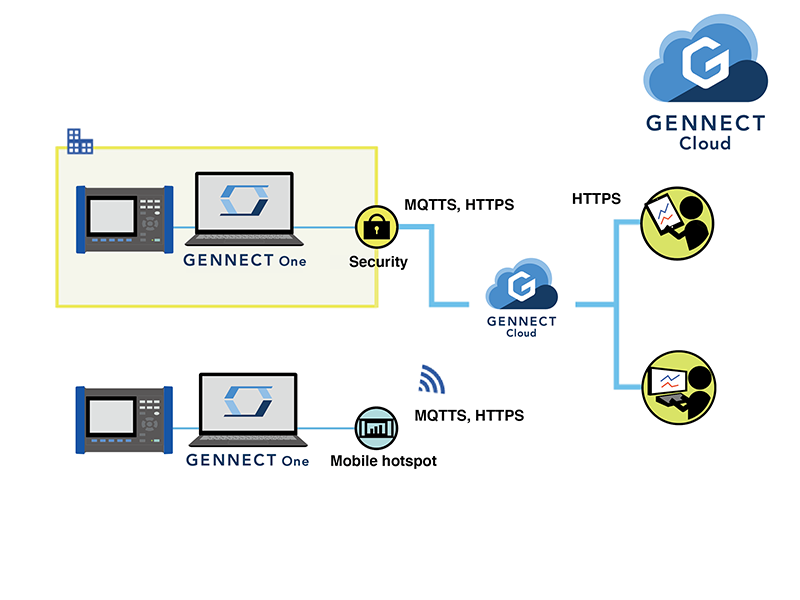

【远程监控】可以自行准备网络环境的情况
GENNECT One + GENNECT Cloud
“GENNECT One”是一款免费的 Windows 应用程序，可以集中管理局域网内的多台测量仪器。
结合 HIOKI 的云服务“GENNECT Cloud”，增加了局域网外的远程测量功能。 此外，如果您拥有 GENNECT Cloud 的付费版，您可以远程控制测量仪器。
点击此处了解 GENNECT One 的详细信息
点击此处了解 GENNECT Cross 的详细信息

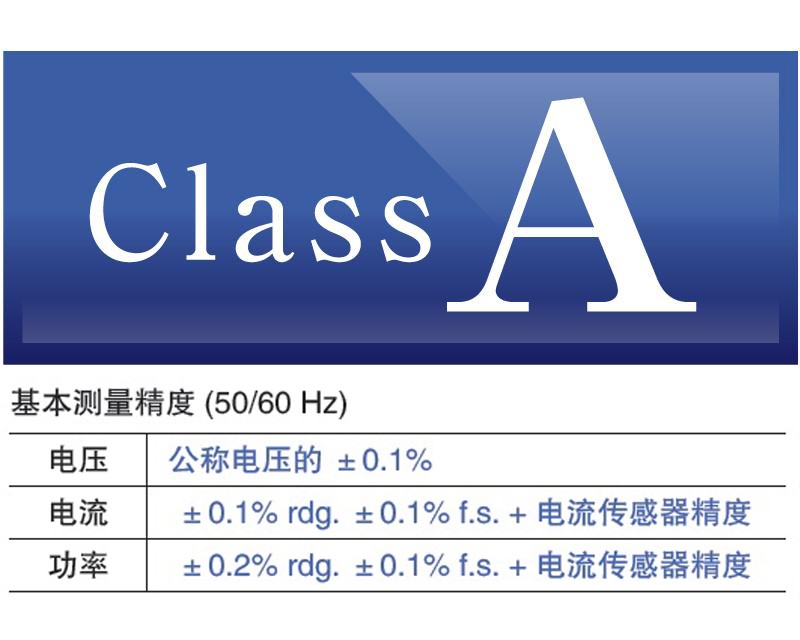

支持国际标准IEC 61000-4-30 Ed.3 Class A
PQ3198 支持IEC 61000-4-30 Ed.3 Class A。
可进行无间隙的连续运算、骤升/ 下陷/ 停电等事件检测、GPS ( 选件)时间同步等标准要求的测量。
Class A 是什么？
Class A 由国际标准IEC 61000-4-30 定义。通过比较/ 讨论不同的测量仪器测量得到的结果，规定电能质量分析仪/ 精度/ 标准的兼容性。

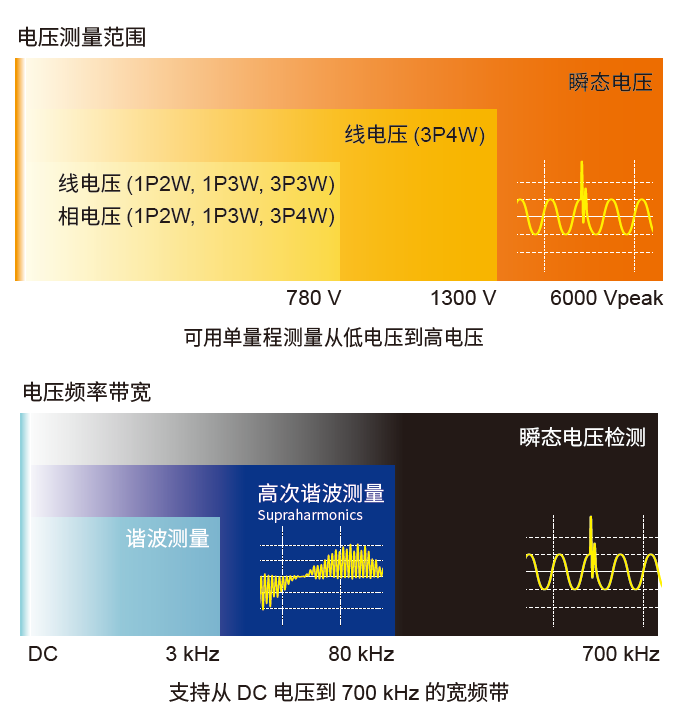

高电压·宽频带
可测量最大6000V、最小0.5μs(2 MS/s) 宽度的瞬态电压。
而且，可以测量2 kHz ～ 80 kHz 的高次谐波成分（Supraharmonics）。
由于逆变器设备的普及，在这个频带的故障或与故障原因相关的情况越来越多。

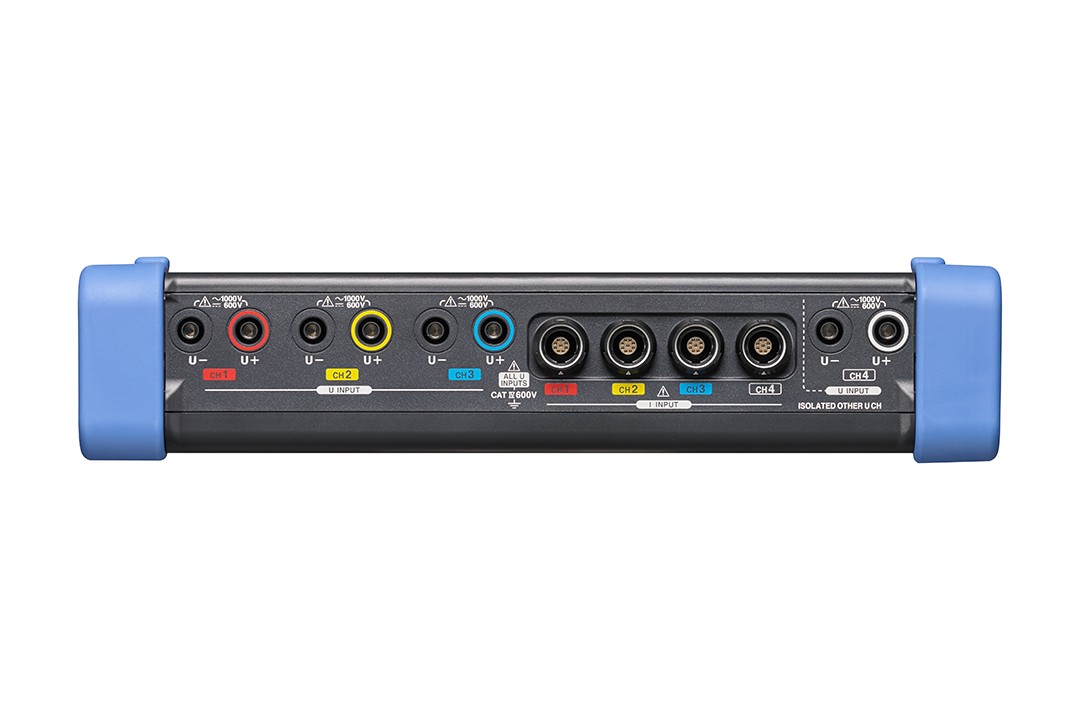

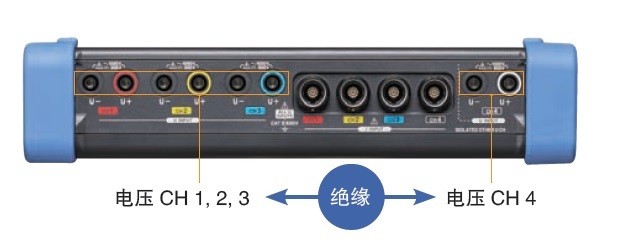

双系统的测量
电压CH1,2,3与CH4是绝缘的，因此能够测量双系统的功率和效率。
应用案例
● 同时测量/观察EV快速充电桩的初级端(AC)和次级端(DC)
● 同时测量/观察光伏发电系统的初级端(DC)和次级端(AC)
● 同时测量DC-AC(三相)逆变器的初级端(DC)和次级端(AC)
● 同时测量UPS的初级端和次级端
● 同时测量电源(AC)和控制(DC)的双系统
● 同时测量三相线路和接地线
● 同事测量用于接地故障检测的中性线
确认EV 汽车的快速充电桩的电能品质
如上，电压CH1,2,3 和CH4 是绝缘的，因此例如，在确认EV 快速充电桩的输入(AC) 和输出(DC) 的电能品质的同时，还能进行输入输出之间的功率和效率测量。

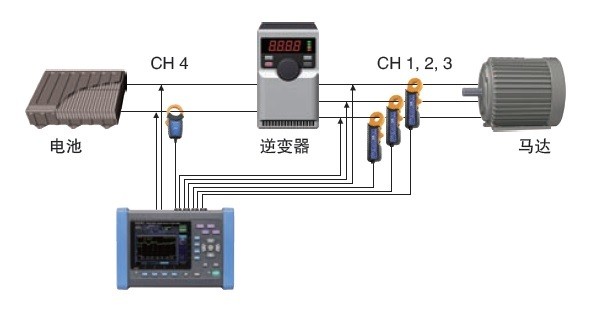

逆变器的简易测量
可以测量基波频率40～70 Hz、载波频率～20 kHz的逆变器次级端。
如果是DC-三相逆变器，还可以测量效率。
● 如需更高精度的逆变器测量， 推荐您使用我司的功率分析仪PW6001 或PW3390。

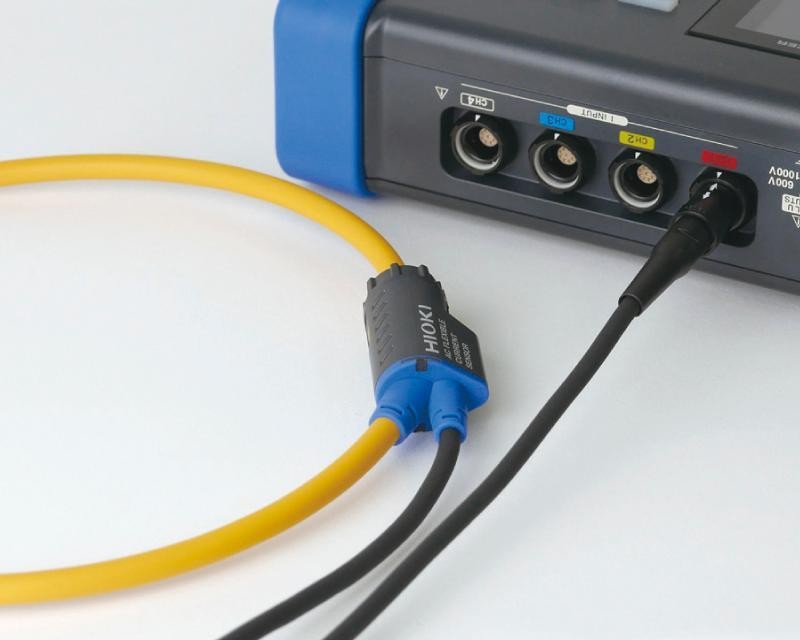

连接传感器无需额外的外部电源
可以从主机直接进行供电，无需AC/DC传感器以及柔性电流钳用的AC适配器。
400 Hz 线路的测量
电源线路频率除了50/60 Hz 以外，还可测量400 Hz。

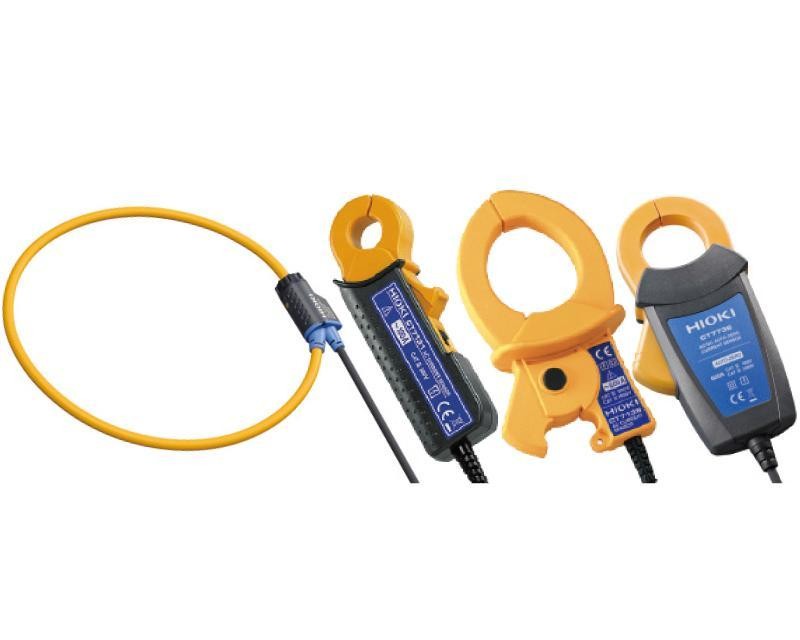

宽量程支持广泛用途
可应用于从CT次级端到大电流配线等广泛用途。CT7136可选5 A/ 50 A/ 500 A 三档量程※，柔性电流钳可选50 A/ 500 A/ 5000 A三档量程。
有效测量范围为量程的120%，因此使用柔性电流钳时最大可测量6000A

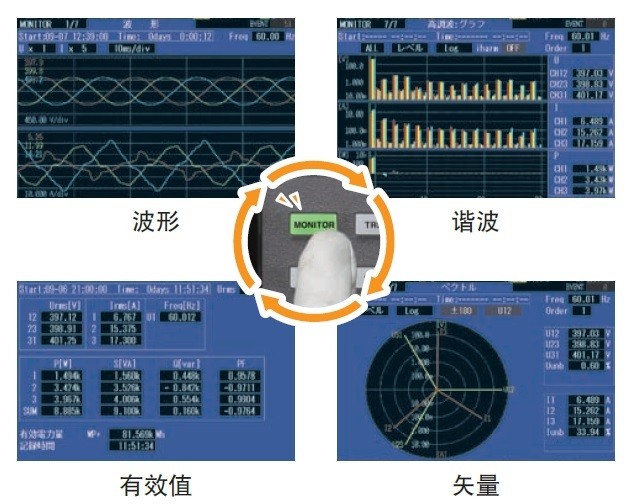

清晰易懂的数据显示
在测量期间可一键切换界面，可显示所有的测量参数，顺畅的进行情况确认。
※图片示例为PQ3100
传感器自动识别功能，避免误测量
连接电流传感器后，只需按下检测键，即可自动识别传感器的类型和最大电流量程。

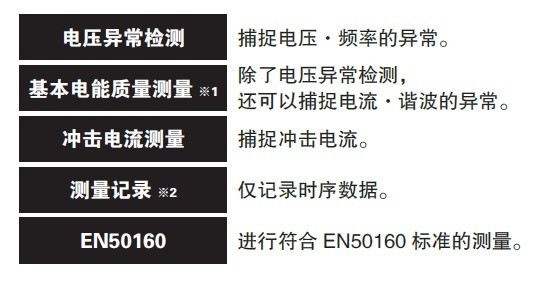

简易设置流程功能，指引记录项目的设置不迷路
只需要根据用选择记录项目即可自动完成设置。

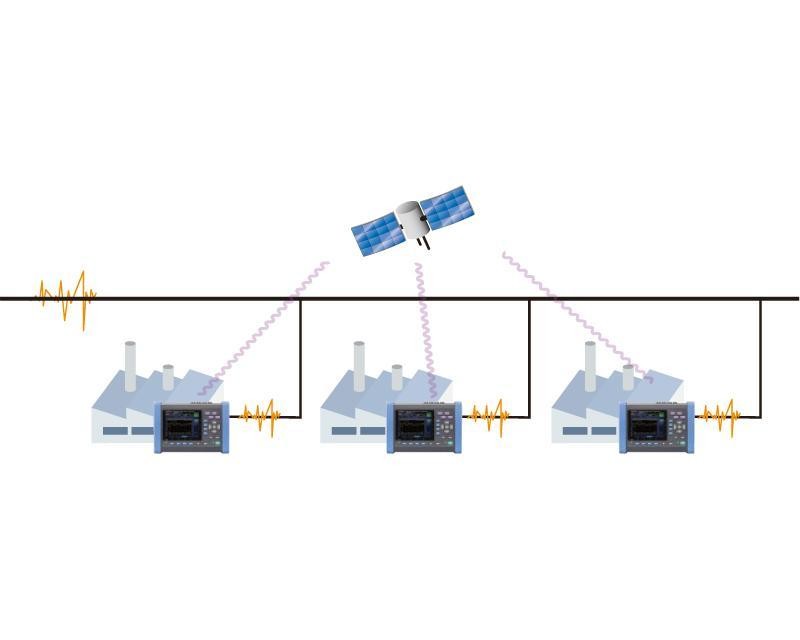

GPS 时间同步
使用GPS选件PW9005可以以UTC标准时间作为标准，调整设备内部的时间。 去除设备造成的时间差，即使在用多个设备进行测量时，也能确保分析现象的同步性。
用PC 分析、制作报告 ~电能质量分析软件PQ ONE~
测量场所和测量日期不同的数据也可分文件夹统一读入。
□快速报告功能
可汇总多个数据的趋势图并输出报告。
可应用于重复记录时的不同日期比较、多个地点的数据比较等。
□分析数据一览显示
详细显示事件统计、事件列表、事件图形等测量数据。
可选择需要的项目进行报告输出。

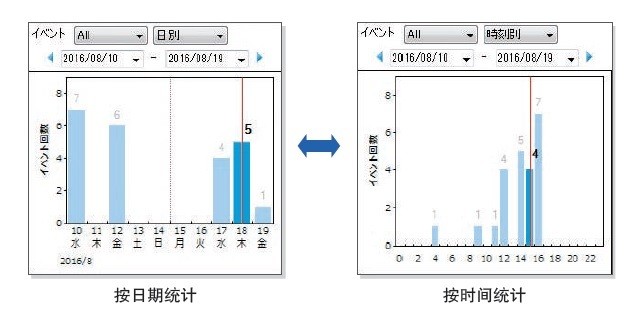

事件统计（PQ ONE）
按日期、时间分别对发生情况进行统计显示。
易于发现特定的时间段或周末发生的异常。
另外，还可以进行美国的电能质量管理标准所用的ITIC (CBEMA) 曲线分析。

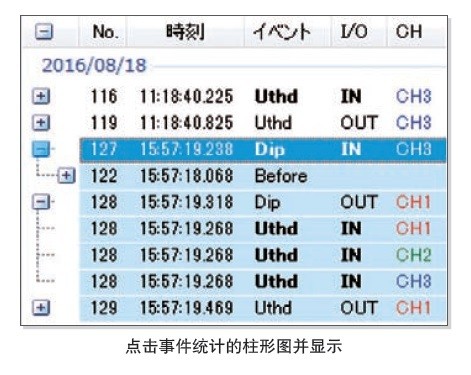

事件列表（PQ ONE）
将事件的发生情况按照日期或者事件分别进行统计显示。
可以比较容易的发现在一定时间段或周末期间发生的电源异常。

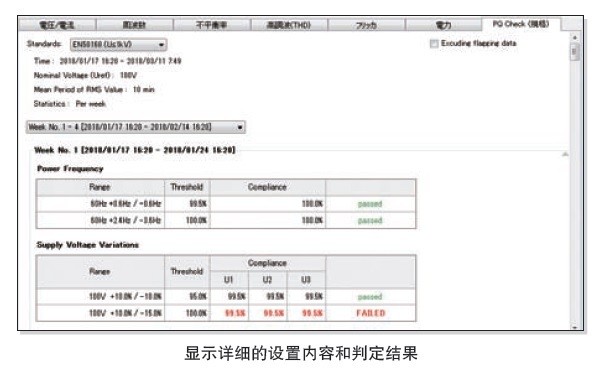

EN50160 判定功能（PQ ONE）
无论是趋势期间内的电压波动还是依据EN50160 标准进行的评估·分析·判定，都可以利用此功能进行。
用户还可以自定义判定标准或项目。
技术规格
基本参数
| 测量线数 | 除了单相2线/单相3线/三相3线/三相4线，另外ch4测量电压/电流（直流或交流） |
|---|---|
| 电压量程 |
ch1~ch3：电压测量600.00Vrms，瞬间电压测量峰值6.0000kV ch4：600.00Vrms或DC，瞬间电压测量峰值6.0000kV |
| 电流量程 | AC500.00mA~5.0000kA（测量范围根据使用的传感器不同而不同） |
| 功率量程 | 300.00W~3.0000MW（根据使用的电压、电流量程自动决定） |
| 基本精度 |
电压：标准电压±0.1% rdg. 电流： ±0.1% rdg. ±0.1% f.s. + 电流传感器精度 有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度 |
| 测量功能 |
1,瞬间过电压：2MHz采样率 2,频率1个波形：从1个波形开始运算 200kHz采样率 3,电压1/2有效值：每错开半个波形的1个波形运算 电流1/2有效值：每半个波形的运算 4,电压上升、电压下降、瞬间中断：电压1/2有效值时检测 5,冲击电压：电压1/2有效值时检测 6,电压波形比较：自动生成并比较判断区域 7,瞬间闪变值：符合IEC61000-4-15 8,频率 200ms：从10个波形、12个波形开始运行 40~70Hz 9,频率10秒间：从10秒间的波形开始运算 40~70Hz 10,电压波形峰值、电流波形峰值 11,电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、 功率因数、位移功率因数、电压不平衡度、电流不平衡度、效率 12,高次谐波*（电压/电流）：2k~80kHz频带 *Supraharmonics 13,谐波/相位角（电压/电流），谐波功率：第0次~第50次14,谐波电压电流相位差：第1次~第50次 15,总谐波畸变率（电压/电流） 16,间谐波（电压/电流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10闪变，IEC闪变（短/长） 19. Mains signaling voltage |
| 最长记录时间 |
反复功能ON时：1年，最多记录事件数：9999×366天（1天最多9999件） 反复功能OFF时：35天，最多记录时间数：9999件 |
| 接口 | SD/SDHC卡， LAN（HTTP服务器功能/FTP共），USB2.0（通讯） |
| 显示 | 6.5英寸TFT彩色LCD（640×480点） |
| 电源 | AC适配器Z1002（100~240V，额定1.7A，50/60Hz）电池组Z1003（连续使用时间180分钟，通过连接AC适配器充电，充电时间为5小时30分） |
| 体积和重量 | 300W× 211H× 68D mm, 2.6 kg（含电池组Z1003） |
| 附件 | 使用说明书×1，测量指南×1，压线L1000×1（红、黄、蓝、灰、黑×4，鳄鱼夹×8），螺线管×20，彩色测试夹，AC适配器Z1002×1，吊带×1，USB连接线（1m）×1，电池组Z1003×1，SD存储卡2GB Z4001×1 |
选件/附件
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
带磁铁吊带Z5020
强磁型
查看详情
带磁铁吊带Z5004
查看详情
转换线L9910
将BNC端子输出的电流传感器连接至 PQ3100等PL14端子输入的仪器上
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
GENNECT One SF4000
与各种测量仪器的搭配使用
查看详情
电池组Z1003
NiMH，安装在主机中充电，DC 7.2V/4500mAh
查看详情
AC适配器Z1002
标配，用于主要单元，AC 100~240V
查看详情
SD卡 Z4003
8GB
查看详情
SD存储卡2GB Z4001
用于保存测量数据
查看详情
转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情
转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情
插座输入线L1020
用于AC 100V输入, 2m
查看详情
磁性转换头9804-02
用于电压线前端，黑×1
查看详情
磁性转换头9804-01
用于电压线前端，红×1
查看详情
电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8
查看详情
接线转换器PW9001
三相4线( 3P4W )接线时，可以将接线的电源线从6根减少到4根
查看详情
接线转换器PW9000
三相3线( 3P3W3M )接线时，可以将接线的电源线从6根减少到3根
查看详情
电压线L1000-05
红、黄、蓝、灰、黑各1根，3m
查看详情
延长线L0220-03
10m
查看详情
延长线L0220-02
5m
查看详情
延长线L0220-01
2m
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情
AC/DC自动调零电流传感器 CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7731
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
查看详情
AC电流传感器CT7136
AC 600A, φ46mm, 线长2.5m
查看详情
AC电流传感器CT7131
AC 100A, φ15mm, 线长2.5m
查看详情
AC电流传感器CT7126
AC 60A, φ15mm, 线长2.5m
查看详情
AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直
查看详情
