产品概述

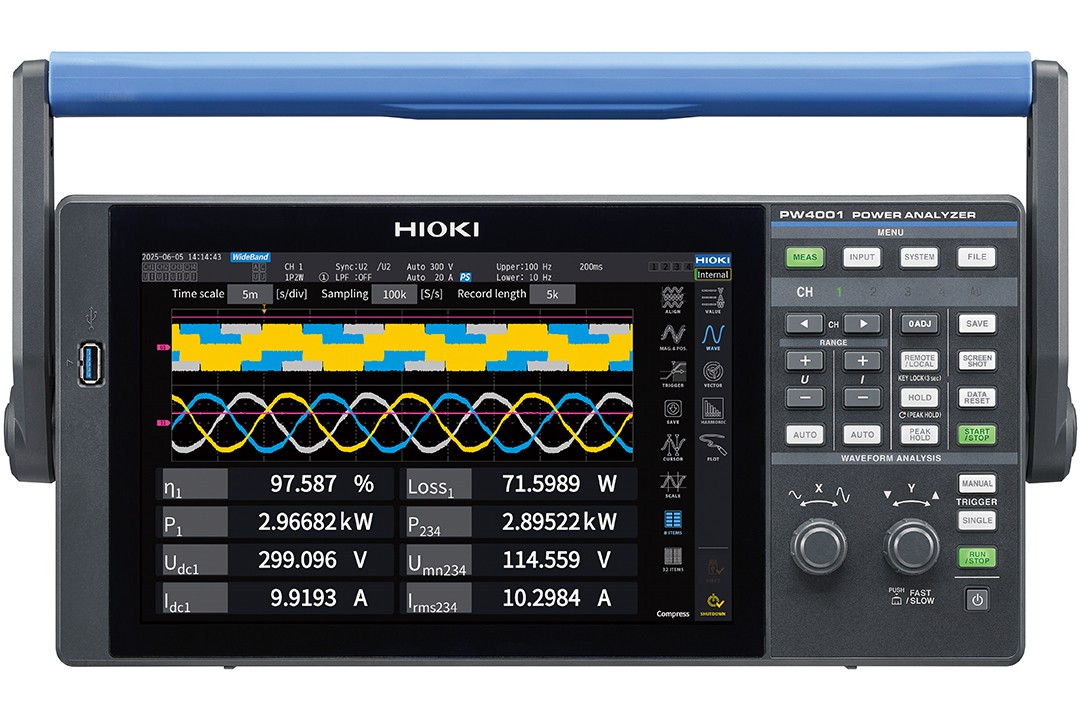

用于电动汽车功率测量的便携式4ch功率分析仪，基本精度±0.04%
高精度与便携性的完美结合

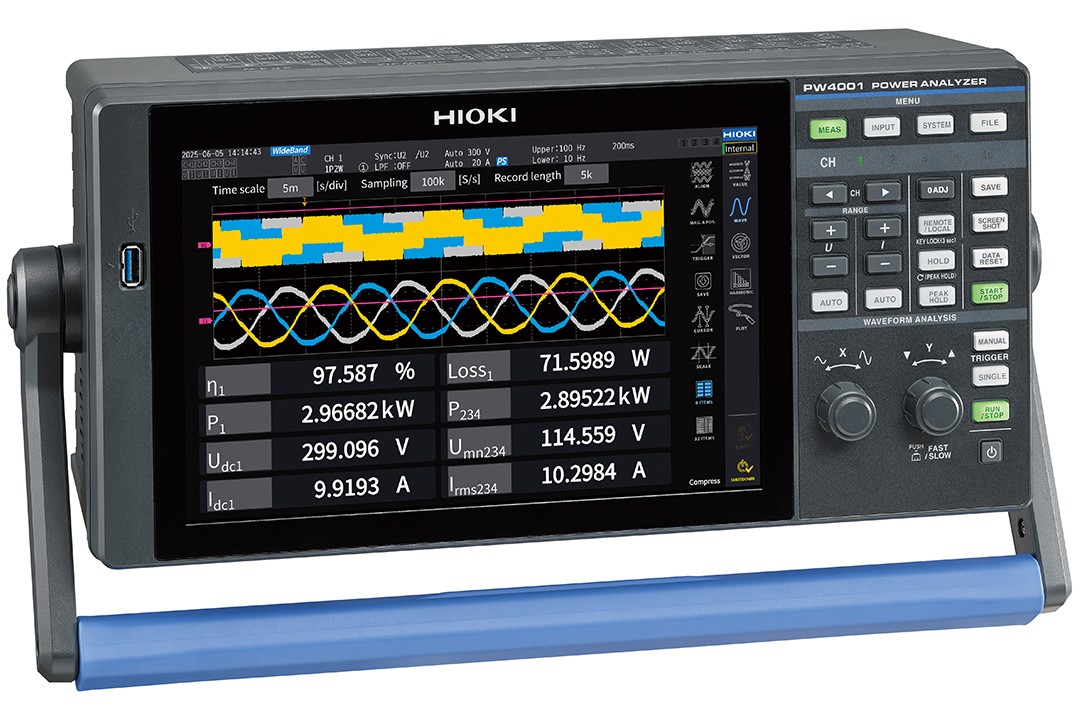

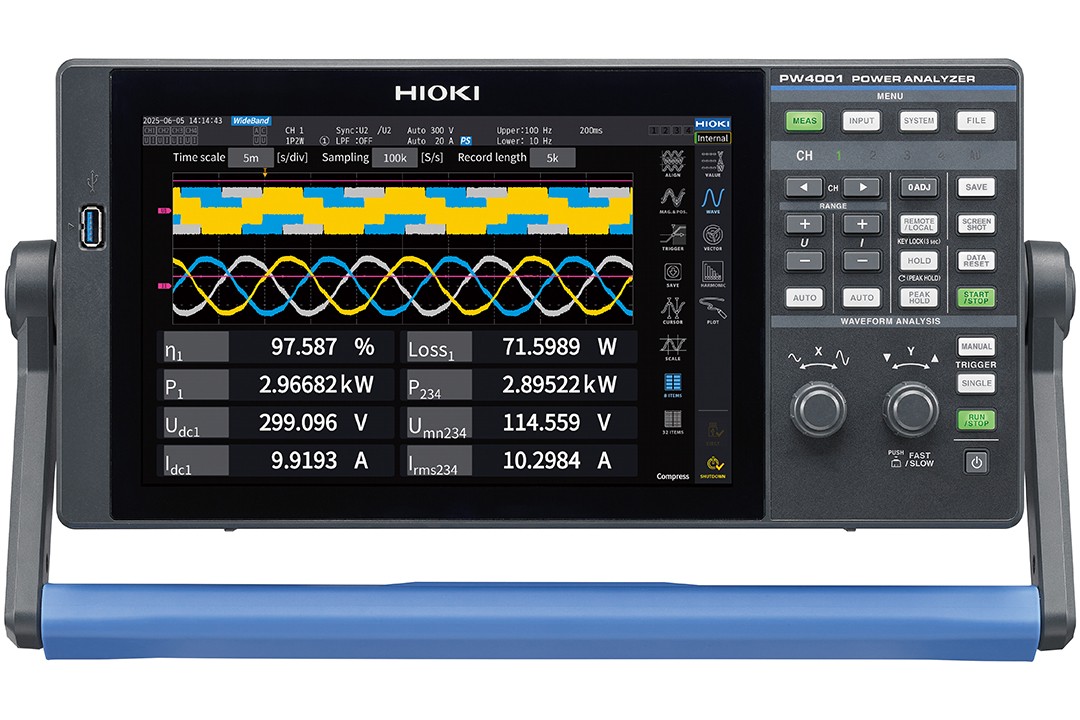

PW4001是一款高精度、便携式4ch功率分析仪。它实现了HIOKI日置历史上最高的直流精度 ±0.04%，测量带宽覆盖从直流到600 kHz。通过在全频带内维持精度规格，确保了从直流到高频的可靠测量。
在具备优越便携性的同时，PW4001也确保了在研发和生产现场所要求的测量精度。它适用于广泛的应用场景，包括现场测试、实验室评估和生产线检验等。

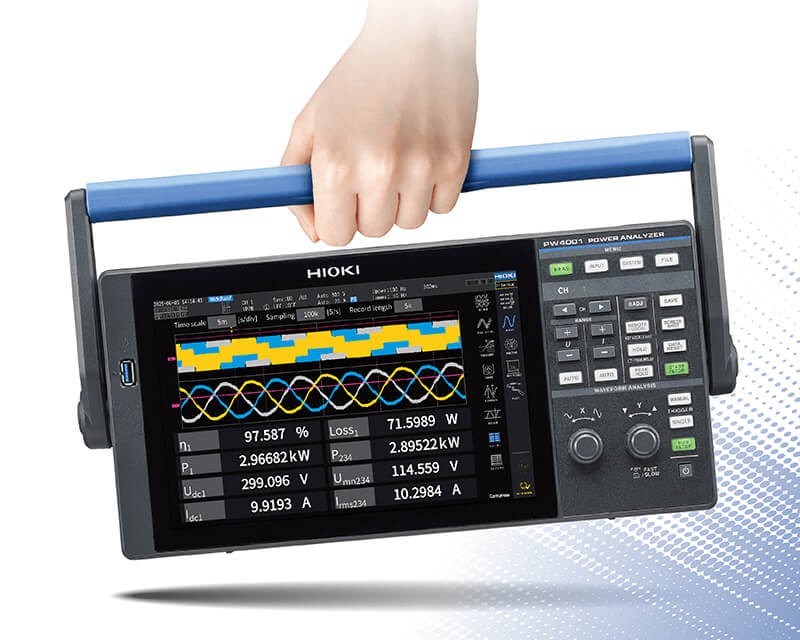

实验室级的高精度，同样也适用于现场
从xEV的油耗及功率损耗测试，到DC - DC转换器和逆变器的效率评估，再到电机效率分析，PW4001都能胜任。它是一款集卓越可靠性与广泛适用性于一身的新一代便携式功率分析仪，可应对各种测量场景。

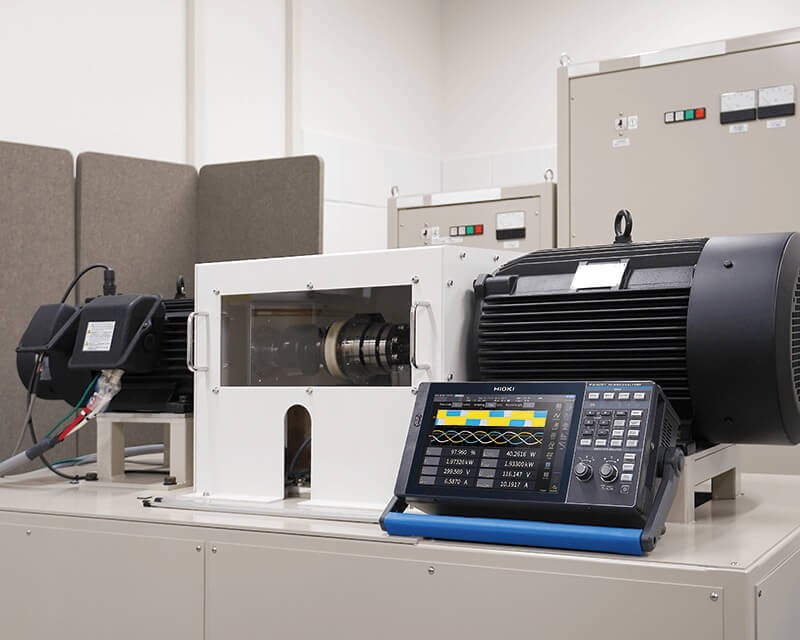

能应对各种现场测试问题的设计
高精度捕捉瞬态功率变化
以1 ms数据更新速率和600 kHz带宽评估电机与逆变器效率。
即使是瞬态功率损耗也能准确测量。
● 以毫秒级精度捕捉电机功率波动
● 评估高频逆变器效率
● 自动捕捉充电与能量再生情况，实现效率的精准测算
大幅缩短电耗测试的设置时长
通过CAN电压的直接输入及灵活的车载安装，实现更快更安全的测试设置。可工作温度范围广，符合WLTP的-7℃测试要求。即使在更低的温度下也能保证精度进行测量。
● 无惧高低温测试。可直接安装于低温仓
● 在车辆附近完成测试安装。可通过同步功能扩展通道
● 通过CAN采集电池电压，安全且简便

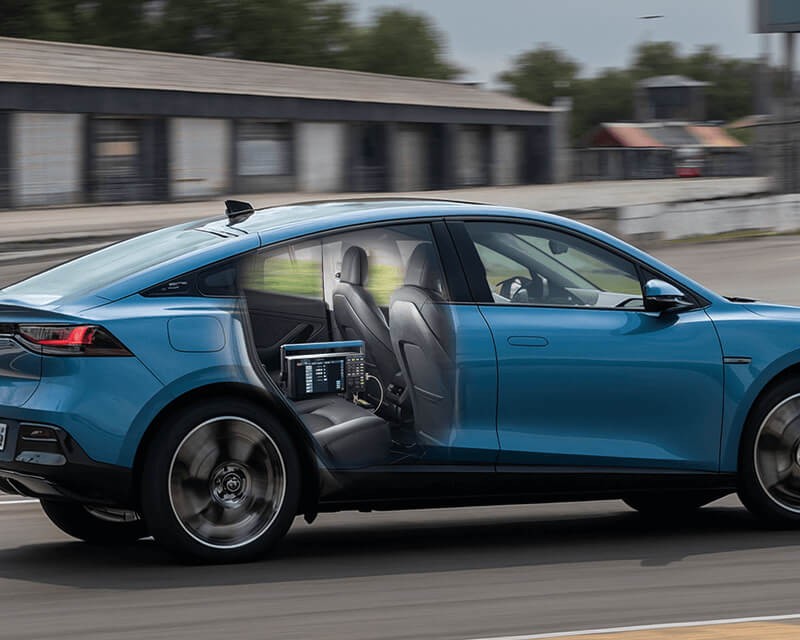

适用于实车路试的便利设计
无需改造车辆即可测量功率。OBD-II输入及直流电源便于车载使用。
● 工作温度范围：-20℃~+50℃，适应严苛环境
● 支持直流电源(10.5 V ~ 28 V)，便于车载安装
● 通过OBD-II CAN总线，实现安全、实时的车辆数据采集
通过波形和数值确保生产质量
通过数值和波形的结合，在储能系统及功率调节器的量产检测中实现可靠且可量化的品质检查。
● 在直流和50Hz/60Hz下以±0.04%的精度验证效率
● 支持最高DC 1500 V的直接电压输入
● 2.5 MHz采样率，可准确捕捉开关波形

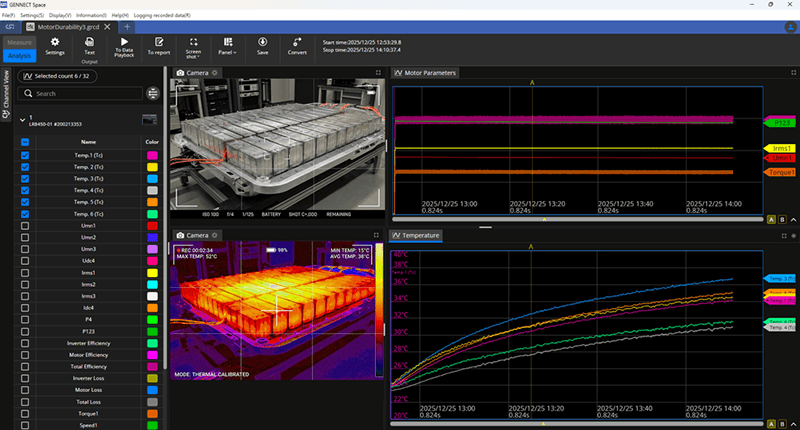

在GENNECT Space中，更加方便地利用测量数据
将对应的HIOK测量仪器的测量数据汇总到电脑上，实现确认、分析和报告的顺畅处理。
多通道的记录数据也能清晰可视化，便于比较、报告撰写和进一步的分析。
了解更多关于GENNECT Space的信息
尺寸减半，便捷翻倍
这款采用纤薄设计的钳式电流传感器，在狭窄空间的安装便捷性大幅提升。
它能让发动机舱内的繁琐操作变得简单又高效，大大缩短油耗测试和性能测试的准备时间。
不仅能缩短安装设置的时间，还能降低因强行安装导致传感器损坏的风险。该传感器满足WLTP和SAE J1634标准的电流精度要求，可高精度（DC精度0.07%）测量最大达500A的AC/DC电流。

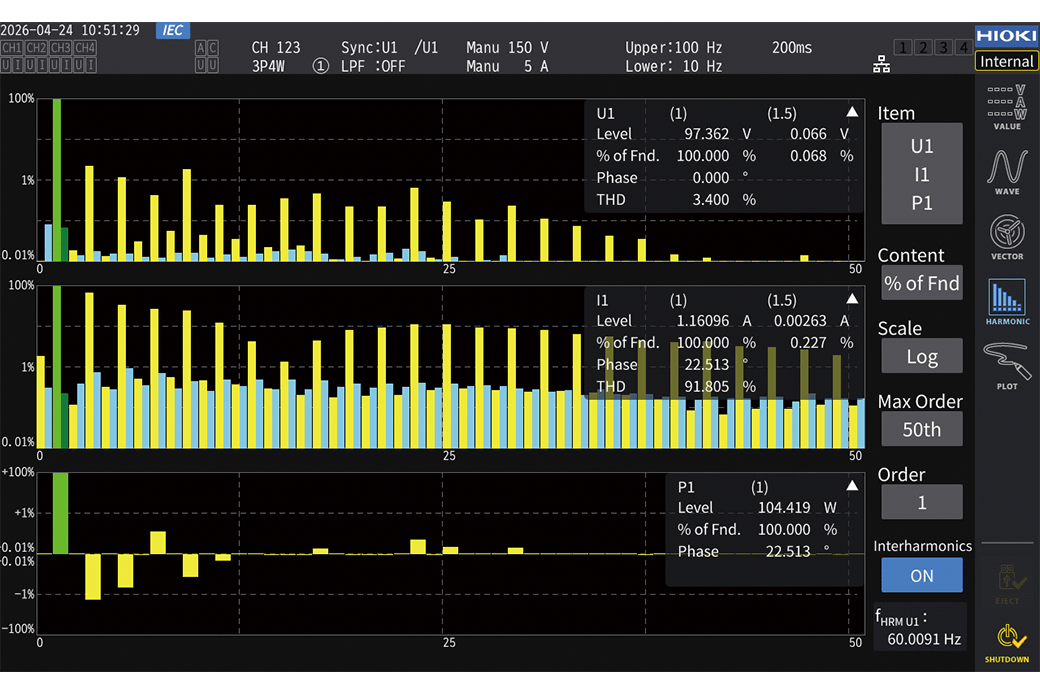

IEC谐波/闪变测量功能（选件：PW9006CN）
为PW4001增加符合IEC标准的谐波分析和闪变测量功能。
功能选件提供的形式：购买后下载软件，并通过我司提供的授权卡激活功能。详情请咨询。
注意：需要PW4001固件版本V1.10或更高版本。
了解更多IEC标准的信息
。
选件/附件

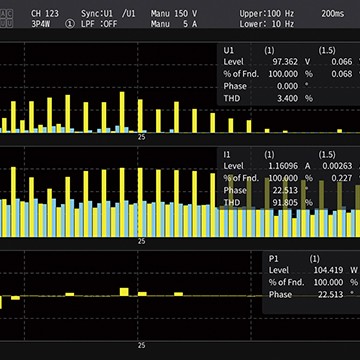

IEC谐波/闪变测量功能PW9006CN
PW4001的功能选件
查看详情

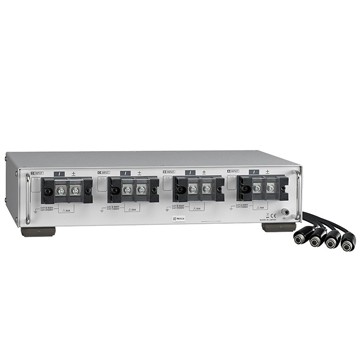

电流直接输入单元 PW9100
宽频带·高精度 电流测量选件上市
查看详情

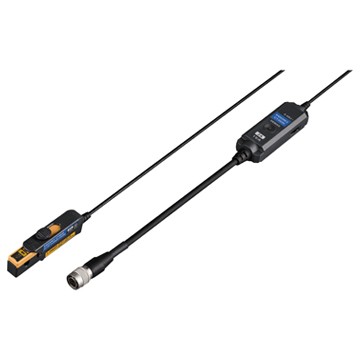

AC/DC电流探头 CT6830
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm
查看详情

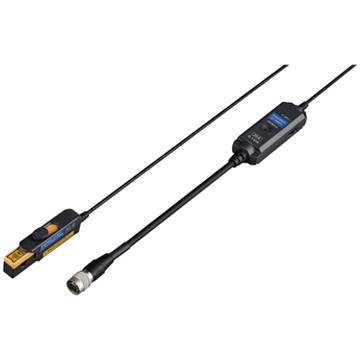

AC/DC电流探头 CT6831
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm
查看详情
AC/DC电流探头CT6841A
频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
查看详情
AC/DC 电流探头 CT6843A
频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm
查看详情
AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
查看详情
AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
查看详情
AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导
查看详情- AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导
查看详情
AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
查看详情- AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
查看详情
钳式传感器 9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200
查看详情
AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
查看详情
AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
查看详情
AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
查看详情
AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
查看详情- AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
查看详情
AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
查看详情
AC/DC电流探头 CT6847A
可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器
查看详情
AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
查看详情
AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情

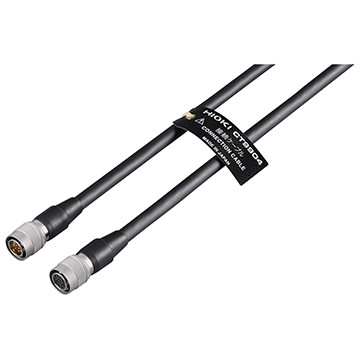

连接线CT9904
HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1
查看详情
转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
查看详情
AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情

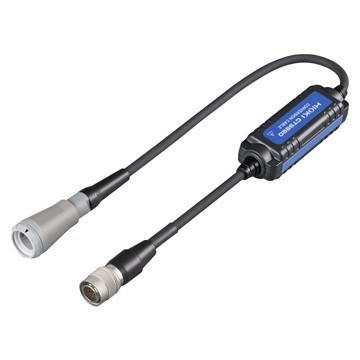

转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
查看详情

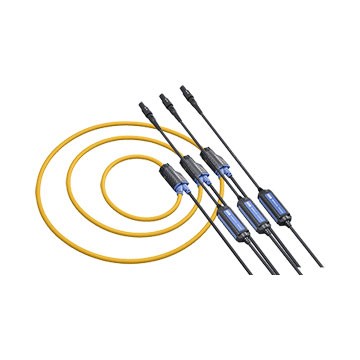

AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直
查看详情- 转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
查看详情

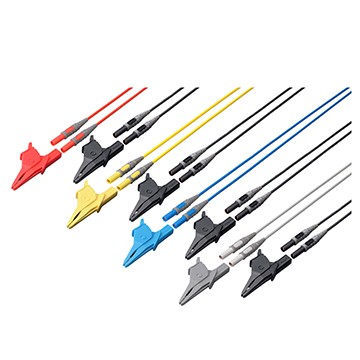

电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8
查看详情

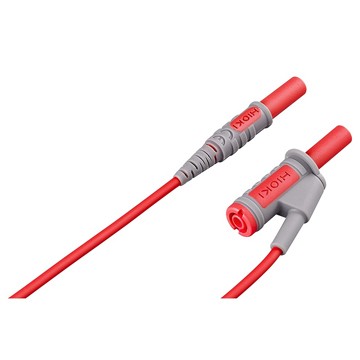

转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情

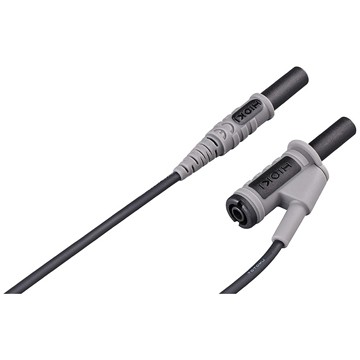

转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情

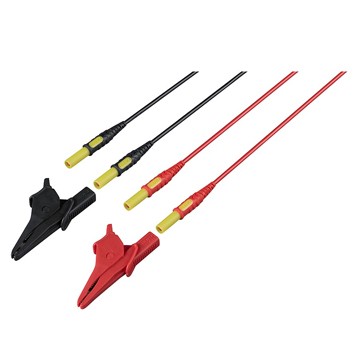

电压线L1025
CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A；香蕉头–
查看详情

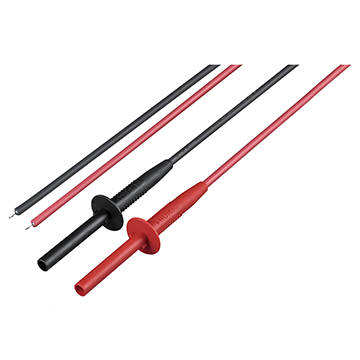

连接线L1050-03
3.0 m
查看详情
抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
查看详情

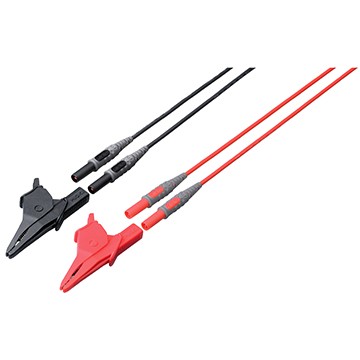

电压线L9438-50
红、黑各1， 3m 长，鳄鱼夹2个。
查看详情

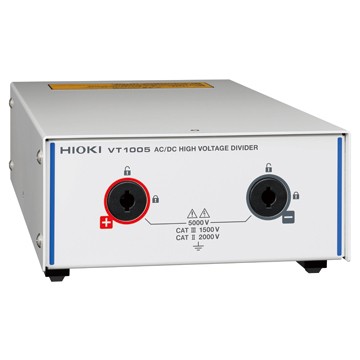

AC/DC高压分压器VT1005
安全测最大5000V的高压，测量频带DC ~ 4MHz
查看详情

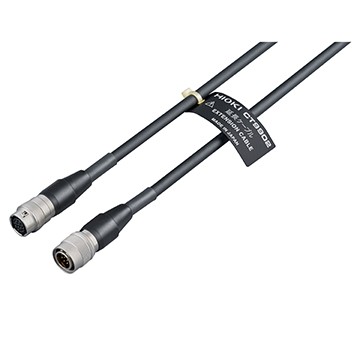

延长线CT9902
5m, 12pin - 12pin
查看详情

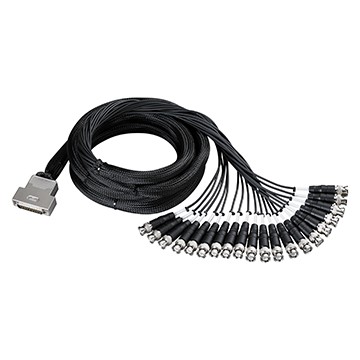

L3000
·D/A输出线（D-sub25 针-BNC（公头）20 通道转换线）
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
连接线 L4940
香蕉插头-香蕉插头，1.5m，红黑各1
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
连接线L9217-01
导线两端为绝缘BNC，3.0 m
查看详情

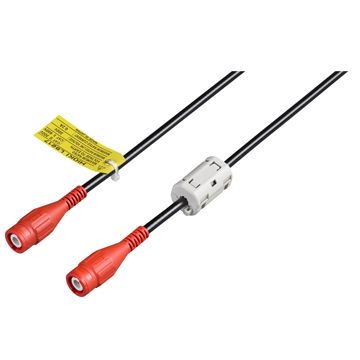

连接线L9217-02
导线两端为绝缘BNC，10 m
查看详情
连接线L9257
1.2m长
查看详情
Z5200
·BNC端子盒（D-sub25 针-BNC（公头）20 通道转换线）
查看详情
连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长
查看详情
CAN线 9713-01
用于MR8904。 长1.8m
查看详情

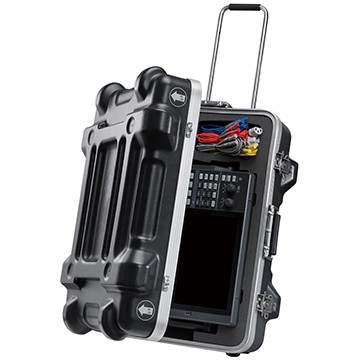

携带箱C4001
硬质箱体
查看详情
支架安装件Z5302
适用于EIA标准机架
查看详情
支架安装件Z5303
适用于JIS标准机架
查看详情
GENNECT One SF4000
与各种测量仪器的搭配使用
查看详情
GENNECT Space SF4300
具备影像同步功能的测量数据集成平台
查看详情
