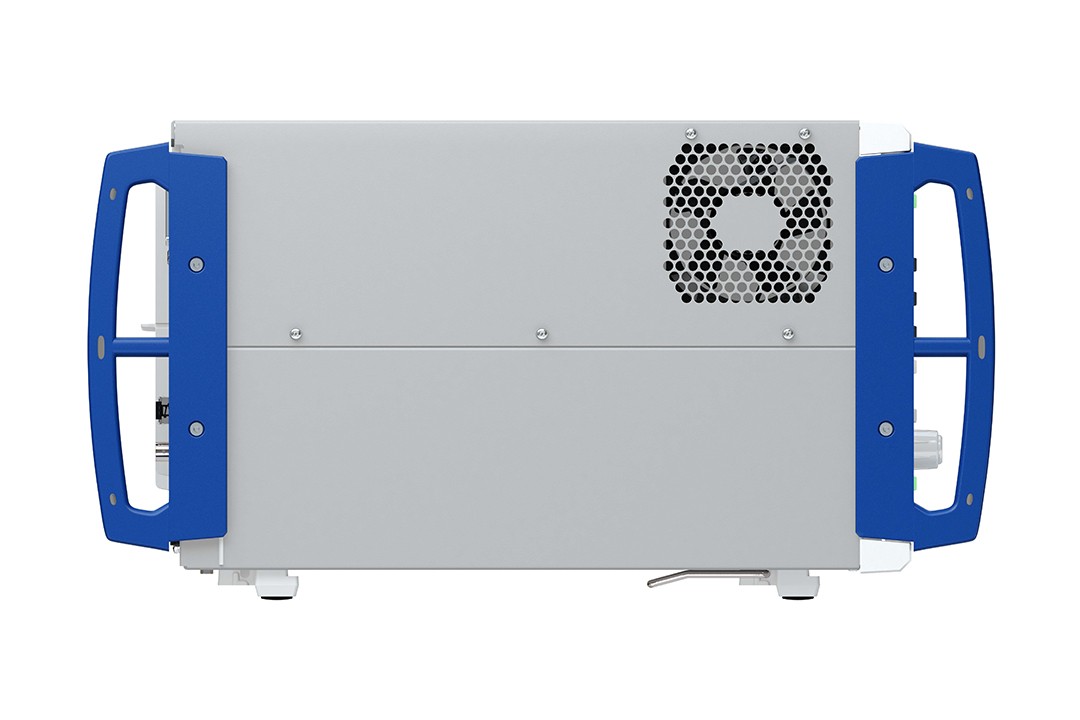

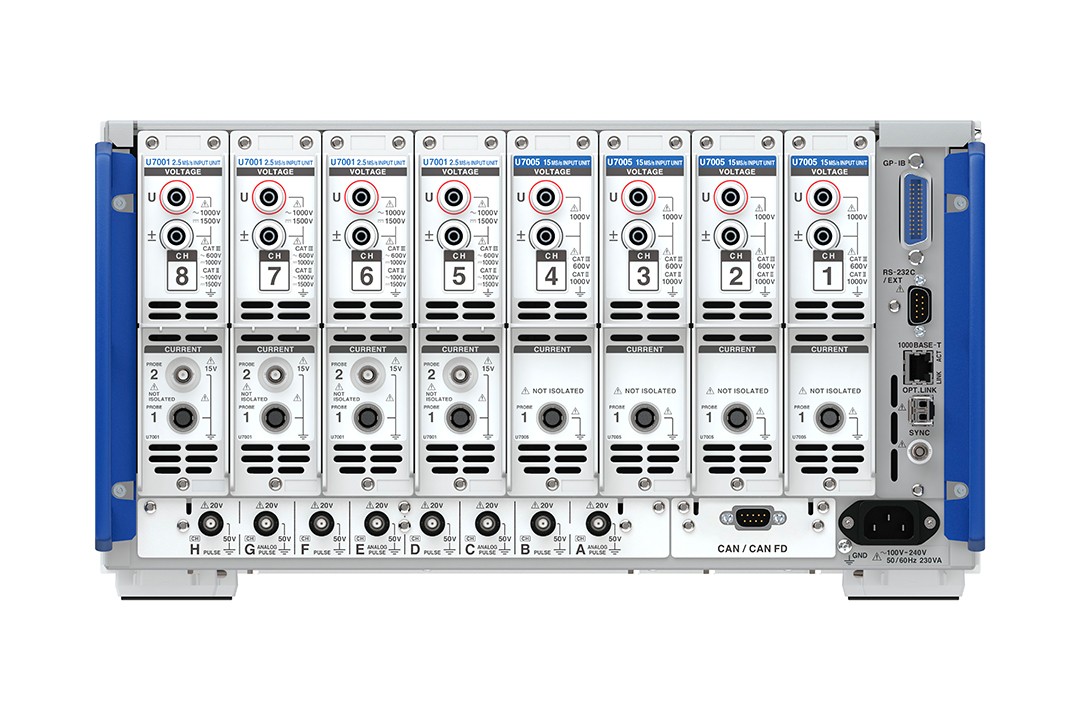

正确评估使用GaN/SiC的逆变器、电机的功率转换效率

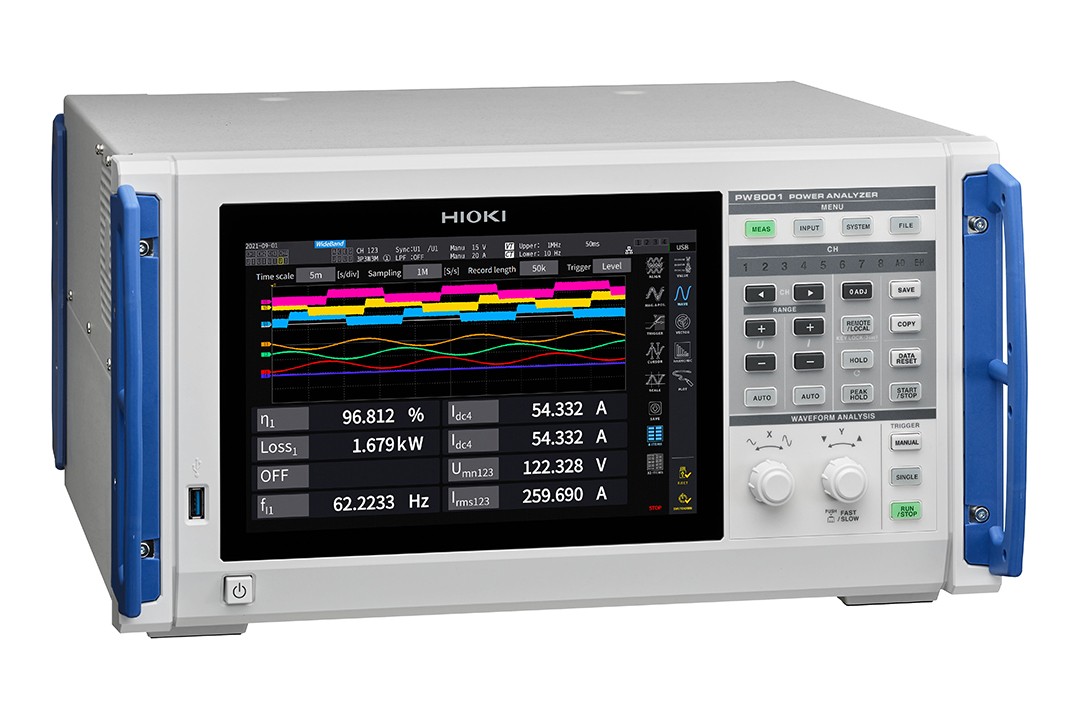

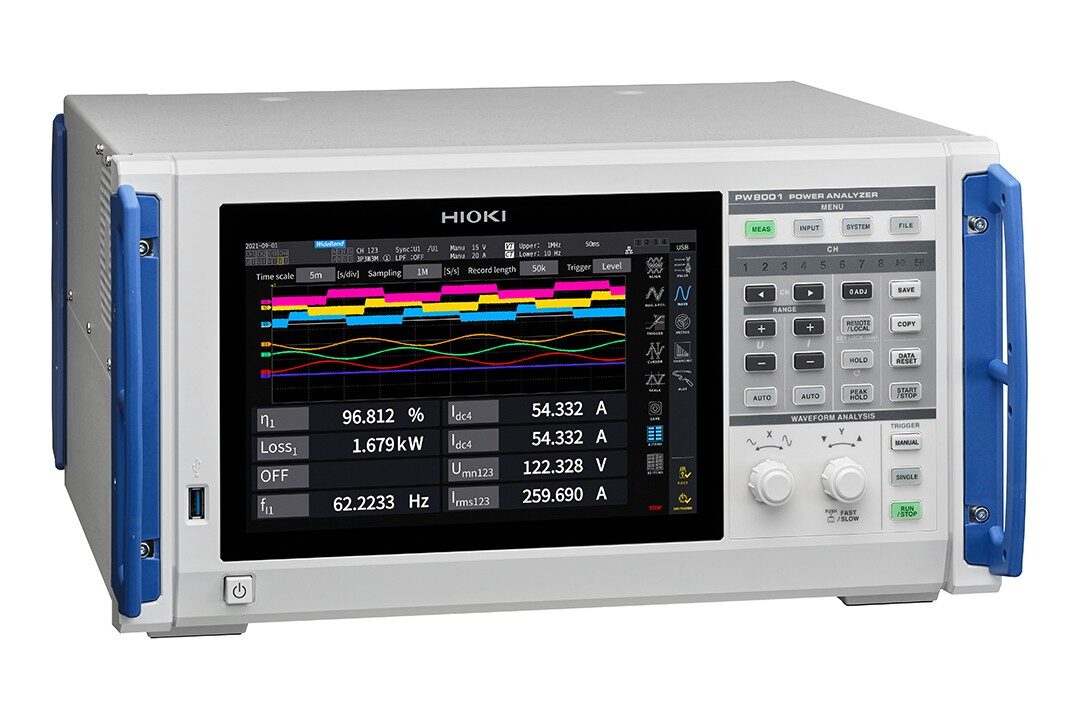

焕新升级！功率分析仪PW8001 Ver2.0
新搭载了用于高频功率损失分析的强大分析功能【功率谱分析( PSA )功能】！
此外，最新版本还具备光口、IEC谐波、闪变等创新功能。
点击查看详情
新功能介绍视频-什么是用于变频器电机损耗分析的PSA
PW8001 的功率谱分析 (PSA) 可按频率将有功功率分开，提供损耗因素的线索。该分析功能可用于评估热能、声能以及振动减少措施的有效性。
产品介绍视频
新功能介绍视频-仿佛拥有16个通道的功率分析仪
如此2台PW8001（每台安装8个输入单元时）就可以像16通道的功率计一般工作，四轮轮毂电机，13MPPT电路的PV逆变器等测量机器间没有数据更新时差，可获得稳定的功率测量结果。

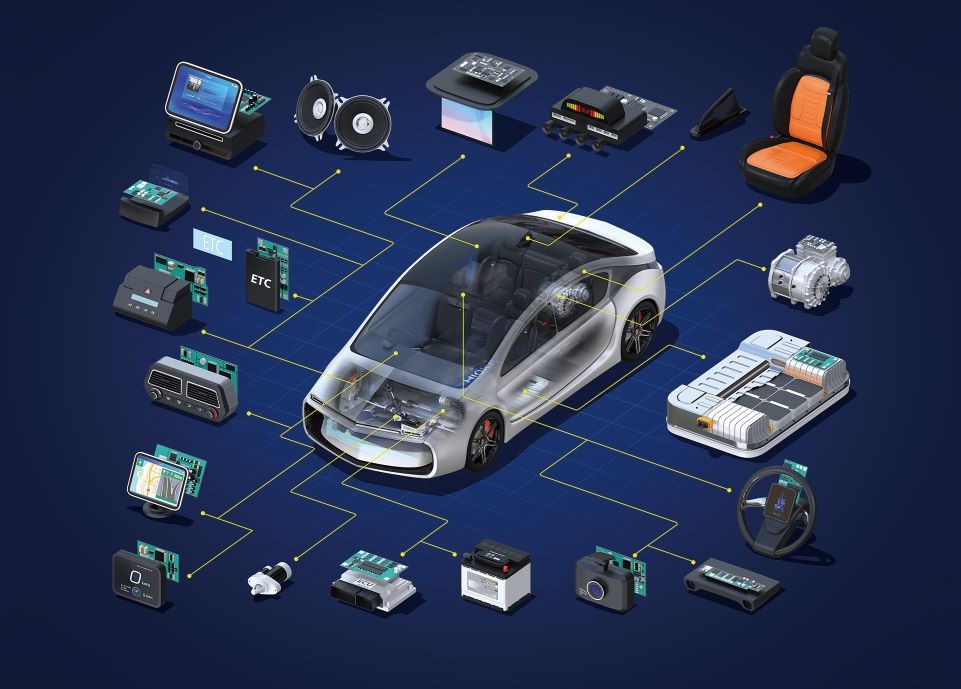

新能源车研发中的能源优化管理
在新能源车研发过程中，除了测量电池高压·大电流的能量，同时掌握包含ECU在内的终端各电气电路的功率消耗及待机功耗，通过综合性的能量管理降低车辆整体的功率消耗也是十分重要的。
通过将 HIOKI 功率分析仪 PW8001 与小型直流电流探头 CT6830 和 CT6831 及其他各种直流电流探头组合，可以同时测量电动汽车从电池端到终端组件的功耗和待机功率，从而实现整车的电源管理。
点击此处查看方案详情

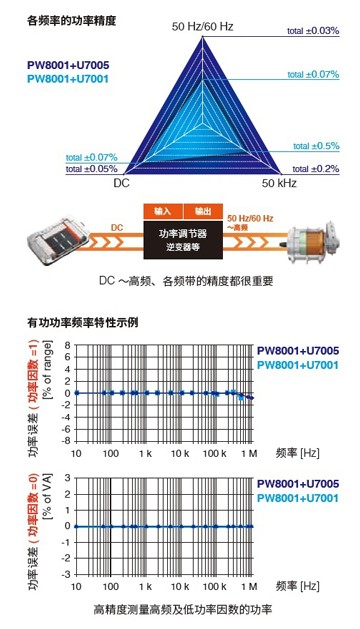

高级别的测量精度
基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%*
在电源转换效率评价中需要正确测量从DC到高频各带宽的功率。PW8001不仅限于50Hz/60Hz，在DC及50kHz等高频率带宽中也具备出色的测量精度，可准确评估电源转换效率。
*使用U7005时
准确捕捉高速开关产生的功率变化
采样率18bit，抗干扰性（CMRR）110dB/100kHz*

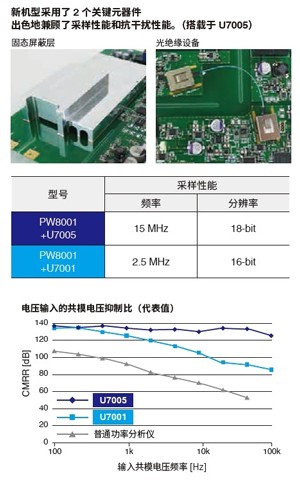

对使用SiC 或GaN 的功率调节器进行评估，为了能准确掌握高速开关产生的功率变化，采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰功能，可正确捕捉高速开关波形。
*使用U7005时

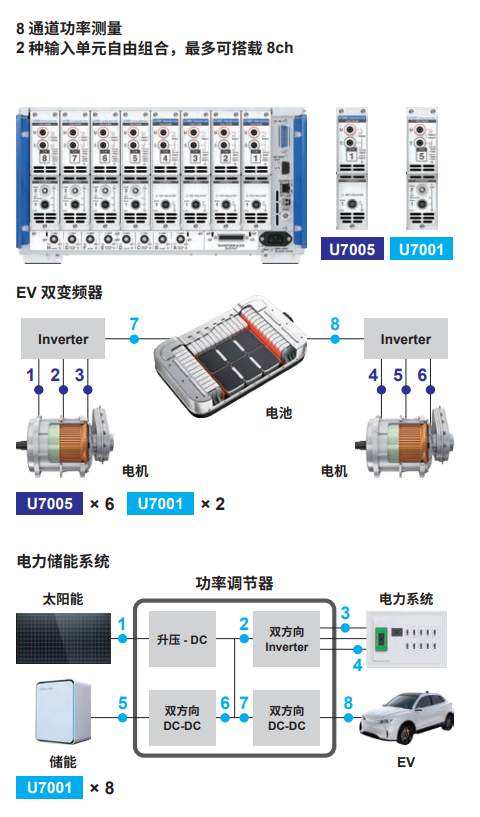

构建适合的测量系统——8通道功率测量
8通道功率测量
为了能有效利用双向逆变式EV驱动系统及智能家居电力系统等能源，多系统化正在进行中。
使用1台PW8001，即可同时测量8个通道的功率，能轻松实现多系统设备的整体评估。
PMSM在线参数测量
Electrical angle/电角度测量功能*

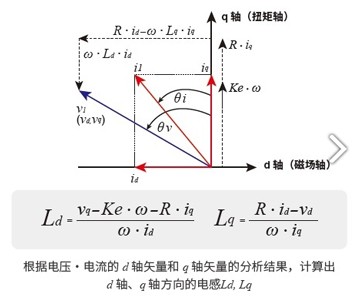

精准控制永磁同步电机需要在实际运行状态下掌握其特性。电角度测量功能可测量在dq坐标系中矢量控制所需的相电压相电流的基波相位角。再用测到的电角度算出Ld，Lq即可掌握到实际运行情况下的电机参数。
*仅限安装了马达分析功能的仪器

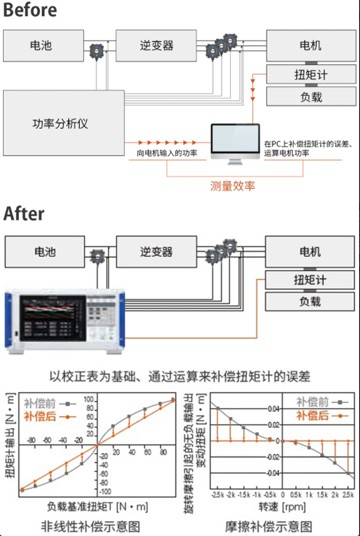

扭力计测量误差补偿
扭力测试仪补偿功能*
扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非线性补偿」和「摩擦补偿」，并可根据补偿数据进行演算。
传统的高效电机评估系统通过个人计算机补偿扭矩计的测量误差，并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中，在电机的输入和输出之间测量时间会发生偏移，因此无法快速稳定地测量效率。 PW8001具有扭矩计补偿功能，可完成电机效率测量。能够精确地同时测量电机的输入和输出，快速、稳定并准确地测量效率。
*仅限安装了马达分析功能的仪器
安全地评估高压功率调节器
DC1500 V CAT II/ DC1000 V CAT III*

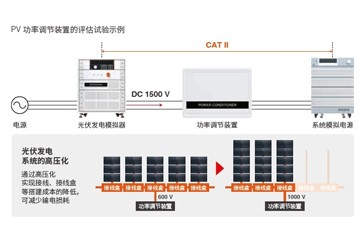

为了减少可再生能源的发电系统的设备搭建成本及输送电能的损耗，需要高压化。对于发电系统的评估需要可对应高电压的测量仪器。 PW8001 的输入单元U7001 可直接输入高压并安全测量高压。可对应DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ *。此外、可同时显示功率调节器评估需要「效率」「损耗」「基波无效功率Qfnd」「DC 纹波率」「三相不平衡率」等参数、并进行有效评估。
（需要准备可对应DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的电压线L1025。）
*使用U7001时
电抗器功率损耗分析
高精度测量高频，低功率因数的功率

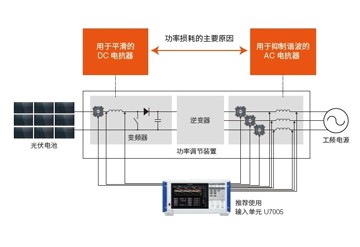

为了改善功率转换效率、掌握电抗器的功率损耗至关重要。电抗器损耗越低，功率因数会随之下降，正确测量的难度也随之增加。U7005 出色的高频特性及抗干扰特性，非常有助于高频低功率因数的电抗器功率损耗分析。

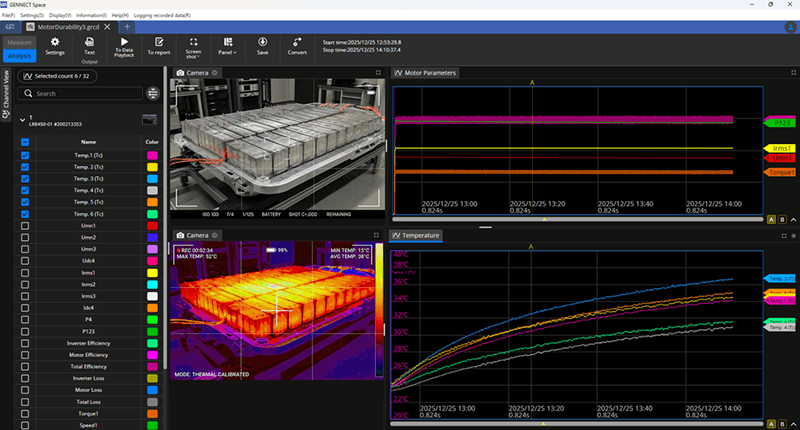

在GENNECT Space中，更加方便地利用测量数据
将对应的HIOK测量仪器的测量数据汇总到电脑上，实现确认、分析和报告的顺畅处理。
多通道的记录数据也能清晰可视化，便于比较、报告撰写和进一步的分析。
了解更多关于GENNECT Space的信息

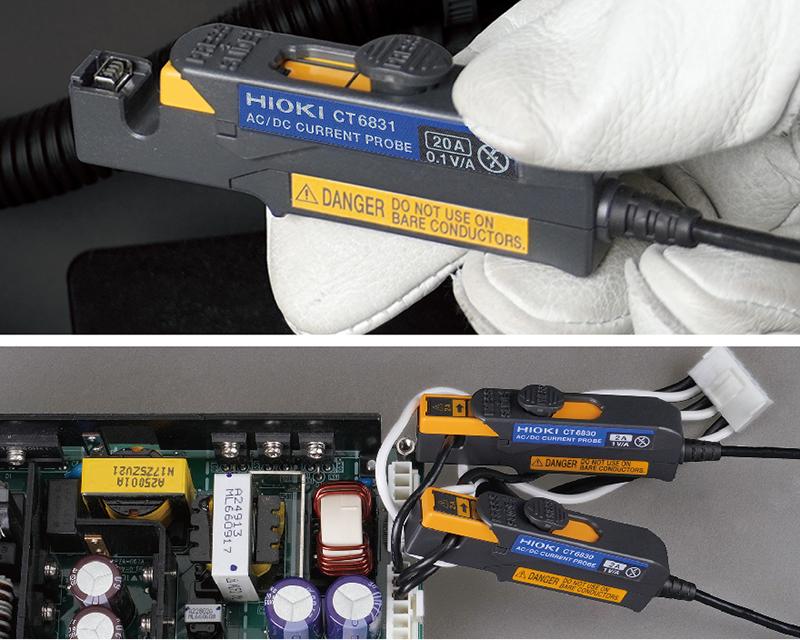

即使在布线困难和狭窄的地方也能简单设置
AC/DC电流探头CT6830，CT6831（选件）是小尺寸，所以很容易安装在产品内部的开关电源等基板周围的狭窄空间上。此外，即便在周围温度变化范围为-40℃～85℃的环境下，也能以高精度测量低电平直流（DC）电流。
额定电流AC/DC 2 A电流探头CT6830
额定电流AC/DC 20 A电流探头CT6831
技术规格
基本参数（精度保证时间6个月，调整后精度保证时间6个月）
| 测量线路 | 单相2线, 单相3线, 三相3线, 三相4线 |
|---|---|
| 输入单元数 | 最大8个单元（单元可混搭） |
| 输入单元种类 | U7001 2.5 MS/s 输入单元 U7005 15 MS/s 输入单元 |
| 测量频率带宽 | U7001: DC, 0.1 Hz 〜1 MHz U7005: DC, 0.1 Hz 〜5 MHz |
| 采样性能 | U7001: 2.5 MHz, 16bit U7005: 15 MHz, 18bit |
| 数据更新率 | 1ms,10 ms, 50 ms, 200 ms |
| 功率精度（U7001） | 50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| 功率精度（U7005） | 50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| 测量量程 | 电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 电流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA (量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001) |
| 测量项目 | 电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk） 谐波测量：最大分析次数500次 波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形） 电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率 功率谱分析、IEC谐波、电压变动/闪变测量 |
| IEC测量模式 | 符合IEC61000-4-7:2002标准，没有数据遗漏 分析次数：谐波次数 0次～200次 ；间谐波次数 0.5次～200.5次 测量精度：在各频率设定的同步频率范围内，各单元的电压、电流、功率、相位测量精度加算±0.04% of range。 对于10 kHz以上，再加算±0.04% of range |
| 闪变测量 | 符合IEC 61000-4-15 Ed2.0:2010闪变模式Class F2 测量项目： 短时间闪变值（Pst）、短时间闪变最大值（PstMax）、长时间闪变值（Plt）、瞬间闪变最大值（PinstMax）、瞬间闪变最小值（PinstMin）、相对稳态电压变化（dc）、最大相对电压变化（dmax）、相对电压变化超过阈值的时间（Tmax） 测量范围：Pst, Plt 0.0001 P.U. ～ 6400 P.U. （对数分割为1400份） 测量精度：Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%时） |
| 功能 | 运算功能（效率/损耗、用户自定义、Δ转换、电流传感器自动相位补偿） |
| 接口 | U盘, LAN, GP-IB, RS-232C, 外部控制, 光口, BNC同步, CAN/CAN FD |
| 电源 | AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA |
| 体积及重量 | 约430 W × 221 H × 361 D mm, 约14kg |
| 附件 | 电源线×1, 使用上的注意事项×1 , 使用说明书×1, D-sub25针用的连接器×1 (仅限PW8001-02, -05, -12, -15) |
选件/附件
GENNECT One SF4000
与各种测量仪器的搭配使用
查看详情
GENNECT Space SF4300
具备影像同步功能的测量数据集成平台
查看详情
LAN-CAN转换器CN055
测试数据传输最快间隔10ms, 同时可读取其他的CAN信号
查看详情
LVRT分析软件CN056
免费试用活动进行中
查看详情
AC/DC高压分压器VT1005
安全测最大5000V的高压，测量频带DC ~ 4MHz
查看详情
L3000
·D/A输出线（D-sub25 针-BNC（公头）20 通道转换线）
查看详情
Z5200
·BNC端子盒（D-sub25 针-BNC（公头）20 通道转换线）
查看详情

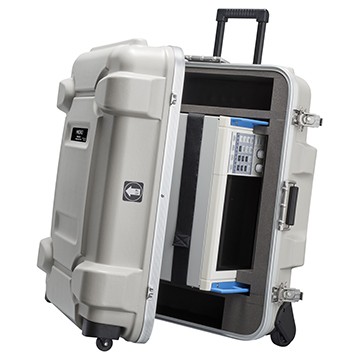

C8001
·携带箱（硬箱，带脚轮）
查看详情

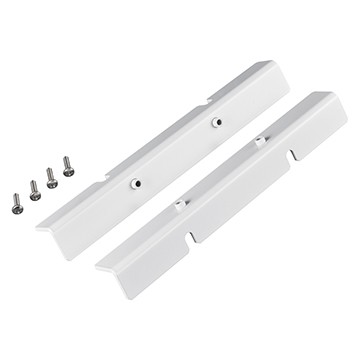

Z5300
·支架安装件（用于EIA 标准支架）
查看详情
Z5301
·支架安装件（用于JIS 标准支架）
查看详情
连接线CT9904
HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
光纤连接电缆 L6000
50/125μm 多模光纤， 10m
查看详情
转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
CAN线 9713-01
用于MR8904。 长1.8m
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
连接电缆 9444
适用于9442, 线长:1.5 m
查看详情
连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长
查看详情
GP-IB连接线9151-02
2m长
查看详情
电压线L1025
CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A；香蕉头–
查看详情
抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
查看详情
转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情
转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情
连接线 L4940
香蕉插头-香蕉插头，1.5m，红黑各1
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
连接线L9257
1.2m长
查看详情

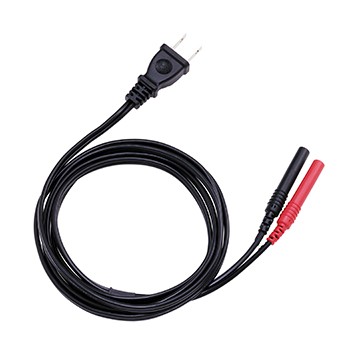

插口输入线 9448
供 100V 工业电源, 线长2m (6.56ft)
查看详情
电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8
查看详情
电压线L9438-50
红、黑各1， 3m 长，鳄鱼夹2个。
查看详情- 连接线CT9904
HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1
查看详情 - 传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
电流直接输入单元 PW9100
宽频带·高精度 电流测量选件上市
查看详情
钳式传感器 9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200
查看详情
AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
查看详情
AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
查看详情
AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
查看详情
AC/DC 电流探头 CT6843A
频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm
查看详情
AC/DC电流探头CT6841A
频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
查看详情
AC/DC电流探头 CT6831
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm
查看详情
AC/DC电流探头 CT6830
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm
查看详情
AC/DC电流探头 CT6847A
可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器
查看详情
AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
查看详情
AC/DC电流传感器CT6904A-2, CT6904A-3
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ
查看详情
AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
查看详情
AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
查看详情
AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
查看详情
AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
查看详情
AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导
查看详情
AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
查看详情
AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
查看详情- LAN-CAN转换器CN055
测试数据传输最快间隔10ms, 同时可读取其他的CAN信号
查看详情

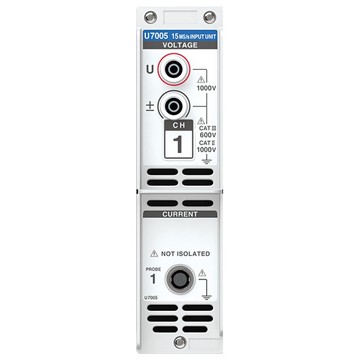

15MS/s输入单元U7005
- 功率测量基本精度: ± 0.03%； - 采样频率: 15 MHz – ADC，分辨率
查看详情

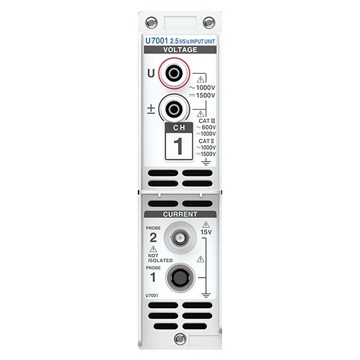

2.5MS/s输入单元U7001
- 功率测量基本精度: ± 0.07%； - 采样频率: 2.5 MHz - ADC
查看详情
