产品概要

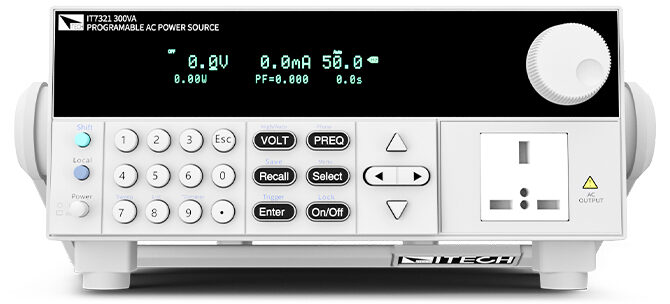

为满足输入交流电更大范围及更复杂的变动特性，工程师需要功能丰富且稳定之交流电源供应器来仿真产品的实际工作环境， IT7300系列就是这方面的解决方案，可提供模拟多种正常及异常的交流电输入情况，并量测待测物的重要电性能参数。这些功能特点让IT7300系列可应用于电子电机产业、照明、研发质检单位的规格验证到实验室测试使用，以及工厂生产在线测试。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7321 | L:150V；H:300V | L:3Arms；H:1.5Arms | 300VA | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | ½ 2U |
| IT7322 | L:150V；H:300V | L:6Arms；H:3Arms | 750VA | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 3U |
| IT7322T | L:150V；H:300V | L:6Arms；H:3Arms | 2250VA,3φ | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 15U |
| IT7322H | L:250V；H:500V | L:3Arms；H:1.5Arms | 750VA | 0.1V/0.1mA | ±(0.2%+1.2V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 3U |
| IT7322HT | L:250V；H:500V | L:3Arms；H:1.5Arms | 2250VA,3φ | 0.1V/0.1mA | ±(0.2%+1.2V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 15U |
| IT7324 | L:150V；H:300V | L:12Arms；H:6Arms | 1500VA | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 3U |
| IT7324T | L:150V；H:300V | L:12Arms；H:6Arms | 4500VA,3φ | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 15U |
| IT7324H | L:250V；H:500V | L:6Arms；H:3Arms | 1500VA | 0.1V/0.1mA | ±(0.2%+1.2V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 3U |
| IT7324HT | L:250V；H:500V | L:6Arms；H:3Arms | 4500VA,3φ | 0.1V/0.1mA | ±(0.2%+1.2V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 15U |
| IT7326 | L:150V；H:300V | L:24Arms；H:12Arms | 3000VA | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 6U |
| IT7326T | L:150V；H:300V | L:24Arms；H:12Arms | 9000VA,3φ | 0.1V/0.1mA | ±(0.2%+0.6V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 27U |
| IT7326H | L:250V；H:500V | L:12Arms；H:6Arms | 3000VA | 0.1V/0.1mA | ±(0.2%+1.2V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 6U |
| IT7326HT | L:250V；H:500V | L:12Arms；H:6Arms | 9000VA,3φ | 0.1V/0.1mA | ±(0.2%+1.2V)/ ±(0.2%+0.6mA) | RS-232/USB/LAN | 27U |
*以上规格如有变动，恕不另行通知
产品特点
- 采用线性（Linear）放大技术，低噪音、高稳定性
- 高功率密度设计，300VA 为 ½ 2U , 1500VA 为3U尺寸，节省安装空间
- 频率可调，范围：45Hz- 500Hz
- 相位角可调，范围：0-360°
- 高电流波峰因素，适用于浪涌电流测试

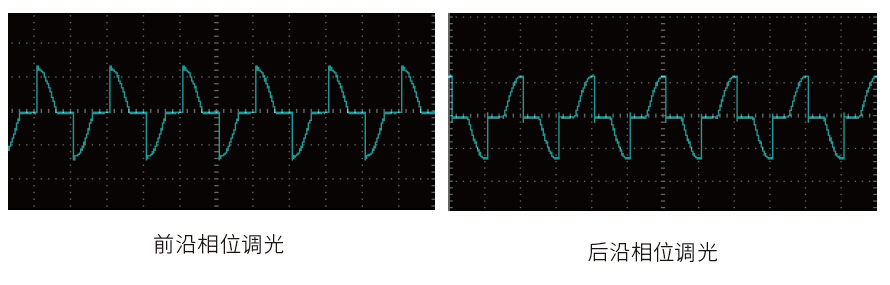

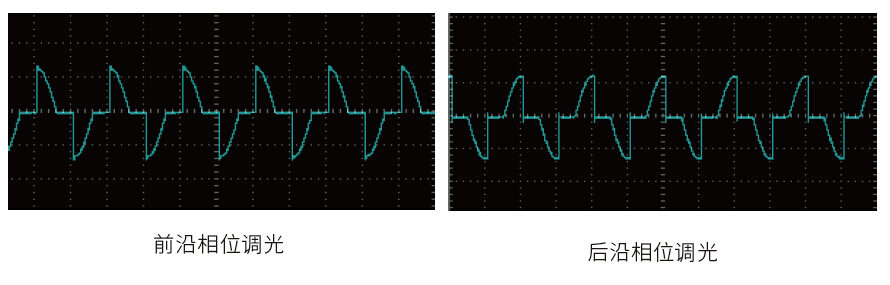

- TRIAC Dimmer 调光/调速器模拟功能
- 输出变化的同步TTL信号

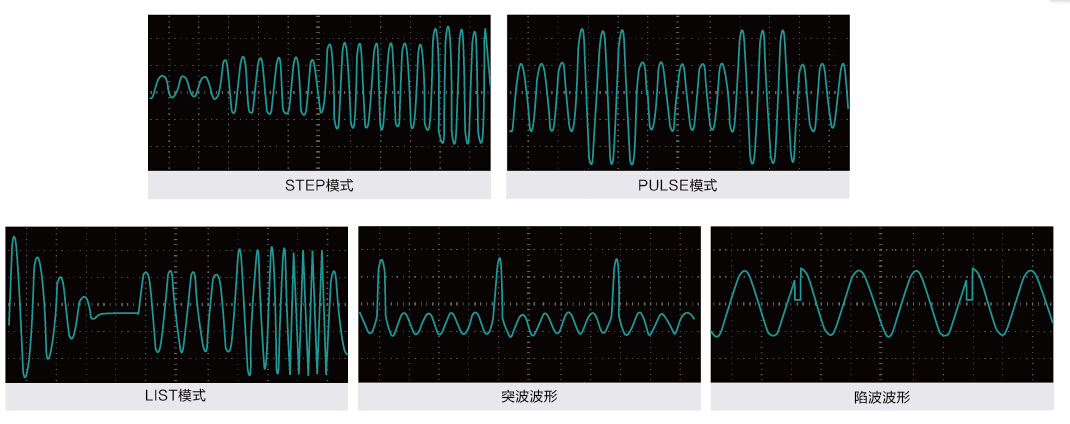

- LIST模式做测试电源扰动（PLD）模拟
- 可模拟突波、陷波波形
- 电压暂降、短时中断和电压变化模拟
- 可量测各种电参数，包括RMS电压/电流、实际功率、功率因素、VA（视在功率）、峰值电流等参数
- 测量解析度可达到0.01W/0.1mA，符合能源之星（Energy Star）标淮要求
- 标配RS-232、USB和LAN（支持SCPI协议）（ * IT7321机型未内置GPIB接口）
- 支持 3 台设备通过 System Bus 连接，实现三相交流电源功能
- 过流、过压、过功率及过热保护
产品功能与优势
线性（Linear）放大技术
IT7300系列交流电源利用线性（Linear）放大线路设计，可提供低噪声、高稳定性输出。这种技术具有高速的响应特性、稳定低噪音，能够模拟电源线异常，瞬时的电压升高、跌落和停电，并且能应用于ATE等。
