规格参数
产品概要
IT7900系列产品代表了新一代的可编程、全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各类并网产品的测试，例如PCS、储能系统、微电网、BOBC（V2X）以及电力相关硬体回路模拟（PHiL）等。内置RLC可编程功能，适用于 IEEE 1547 和 UL 1741 等相关并网测试需求。具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。 IT7900系列推出的高压系列产品，电压可达700V L-N，甚至可满足1050V L-N。通过并机，可轻松扩展功率至900kVA。配备触摸屏设计，简洁直观的UI界面，强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室的理想选择。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册

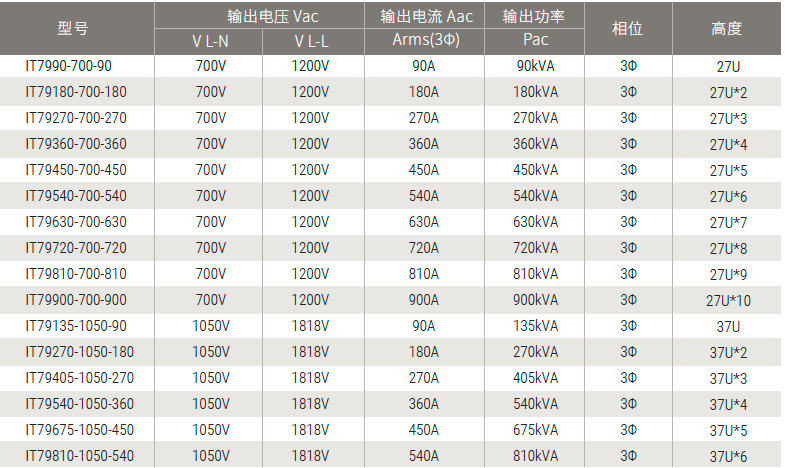

产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7990-700-90 | 700 V | 90 A | 90 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U |
| IT79180-700-180 | 700 V | 180 A | 180 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*2 |
| IT79270-700-270 | 700 V | 270 A | 270 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*3 |
| IT79360-700-360 | 700 V | 360 A | 360 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*4 |
| IT79450-700-450 | 700 V | 450 A | 450 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*5 |
| IT79540-700-540 | 700 V | 540 A | 540 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*6 |
| IT79630-700-630 | 700 V | 630 A | 630 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*7 |
| IT79720-700-720 | 700 V | 720 A | 720 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*8 |
| IT79810-700-810 | 700 V | 810 A | 810 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*9 |
| IT79900-700-900 | 700 V | 900 A | 900 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*10 |
| IT79135-1050-90 | 1050 V | 90 A | 135 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U |
| IT79270-1050-180 | 1050 V | 180 A | 270 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*2 |
| IT79405-1050-270 | 1050 V | 270 A | 405 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*3 |
| IT79540-1050-360 | 1050 V | 360 A | 540 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*4 |
| IT79675-1050-450 | 1050 V | 450 A | 675 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*5 |
| IT79810-1050-540 | 1050 V | 540 A | 810 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*6 |
*以上规格如有变动，恕不另行通知
产品特点
- 电压可达700 VL-N，1050 VL-N
- 16Hz~100Hz 可作能馈式电网模拟器，全四象限源 恒压、限流、限功率三种工作模式 可实现AC/AC+DC输出模式 三相输出 可编程输出阻抗，模拟电力线路阻抗 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试 触摸屏设计，内置交流功率表及数字示波功能 谐波和间谐波的波形合成 *2 LIST/SWEEP模式，模拟真实的电网扰动情况 电压、电流谐波量测功能，高达50次 *1 前置USB接口，支持数据和波形的导入导出 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离 内置USB/CAN/LXI compliant L AN interface/DigitalIO，选配GPIB/RS232 *1 电压/电流谐波分析，电压谐波模拟 *2 即将发布
