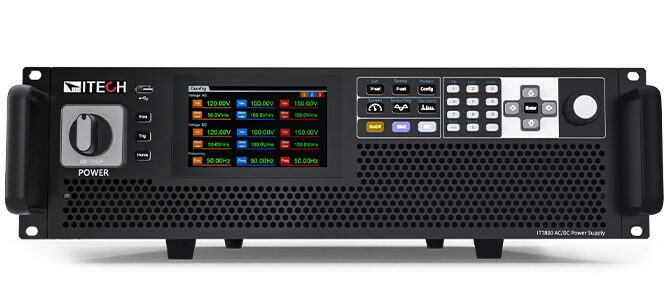

IT7800系列 大功率可编程交流电源

IT7800系列 大功率可编程交流电源

型号：IT7800
分类 ITECH 艾德克斯 / 交流电源系列 应用场景 ITECH 艾德克斯
我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概要

IT7800系列是集人性化编程功能，全新触控界面以及丰富的数据波形分析能力于一体的全新一代大功率可编程交流电源/直流电源。采用碳化硅(SiC)技术，高功率密度设计，在1U的体积内功率可达6kVA，3U的体积内功率可达15kVA。通过主从并联，还可以提供高达960kVA的大容量交直流输出。LCD触摸屏设计，配合直观简便的UI界面让用户可以快速流畅的使用操作。 IT7800系列内置全方位的功率表和任意波型产生器, 可模拟谐波及各种任意波形输出；用户可以选择单相、三相、反相和多通道四种输出模式模拟不同的测试场景；可编程输出阻抗、全方位的测量功能使IT7800系列广泛应用于新能源、电力电子、科研院校等多个领域的研发、生产、质检等多个阶段。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册

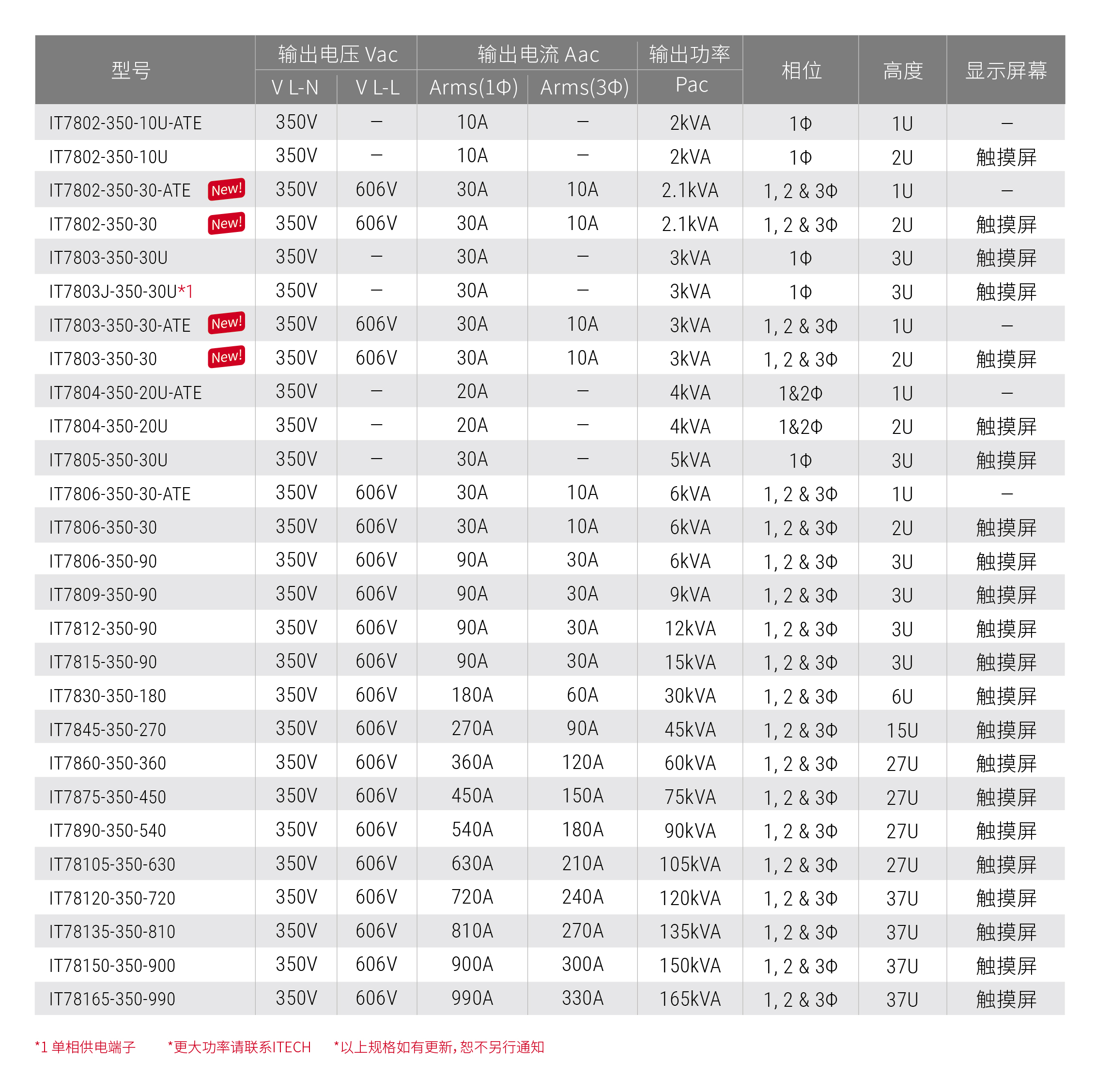

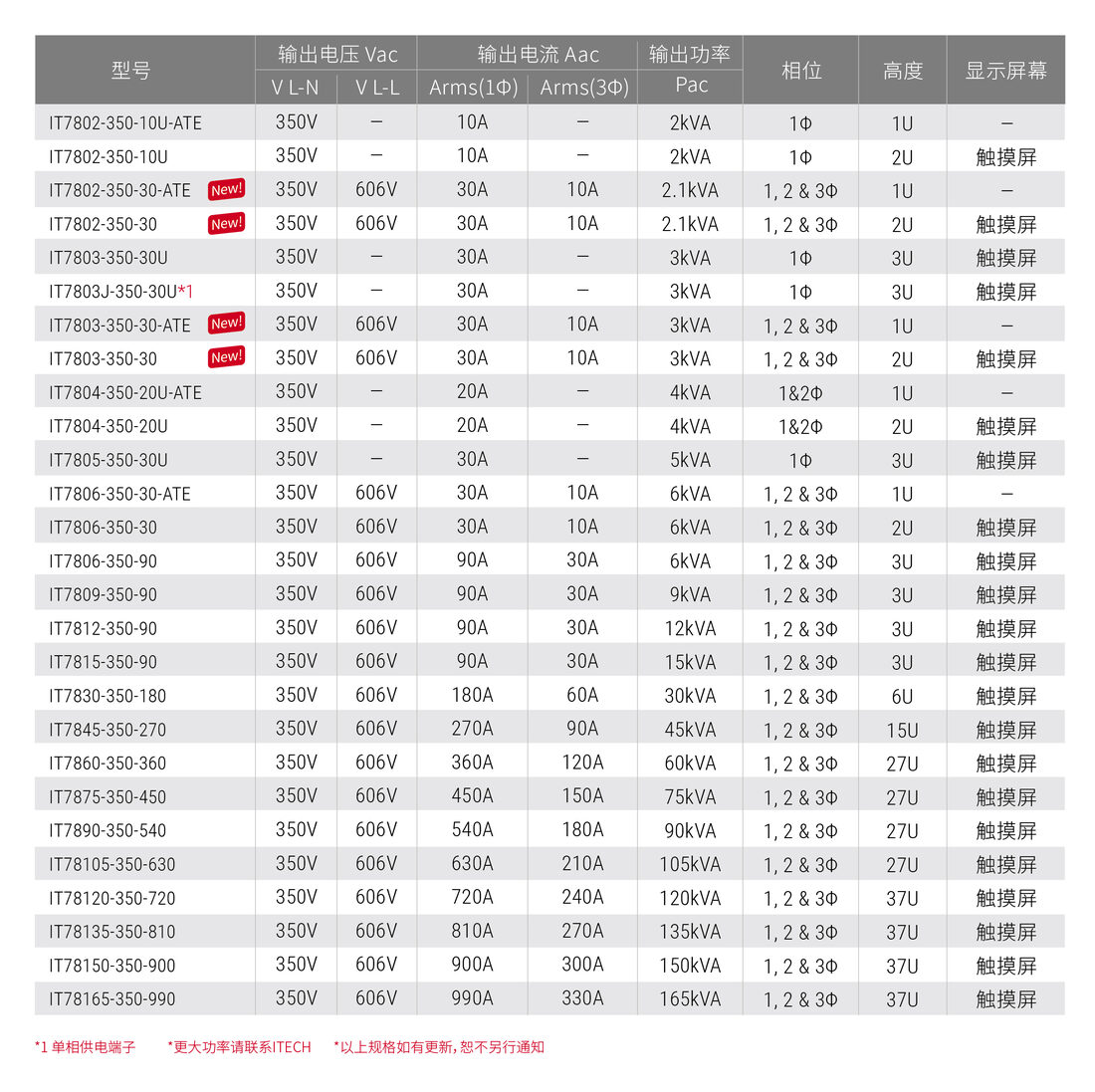

产品型号

型号电压电流功率分辨率精 度接 口尺寸
IT7802-350-10U-ATE350 V10 A2 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2321U
IT7802-350-10U350 V10 A2 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2322U
IT7803-350-30U350 V30 A3 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7803J-350-30U350 V30 A3 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7804-350-20U-ATE350 V20 A4 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2321U
IT7804-350-20U350 V20 A4 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2322U
IT7805-350-30U350 V30 A5 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7806-350-30-ATE350 V30 A6 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2321U
IT7806-350-30350 V30 A6 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2322U
IT7806-350-90350 V90 A6 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7809-350-90350 V90 A9 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7812-350-90350 V90 A12 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7815-350-90350 V90 A15 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2323U
IT7830-350-180350 V180 A30 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS2326U
IT7845-350-270350 V270 A45 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23215U
IT7860-350-360350 V360 A60 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT7875-350-450350 V450 A75 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT7890-350-540350 V540 A90 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT78105-350-630350 V630 A105 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23227U
IT78120-350-720350 V720 A120 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U
IT78135-350-810350 V810 A135 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U
IT78150-350-900350 V900 A150 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U
IT78165-350-990350 V990 A165 kVA0.01V/0.01A＜0.1%+0.1%FS /＜0.1%+0.2%FSUSB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS23237U

*以上规格如有变动，恕不另行通知

产品特点

  • 采用碳化硅(SiC)技术
  • 高功率密度设计，3U可达15kVA，1U/2U可达6kVA

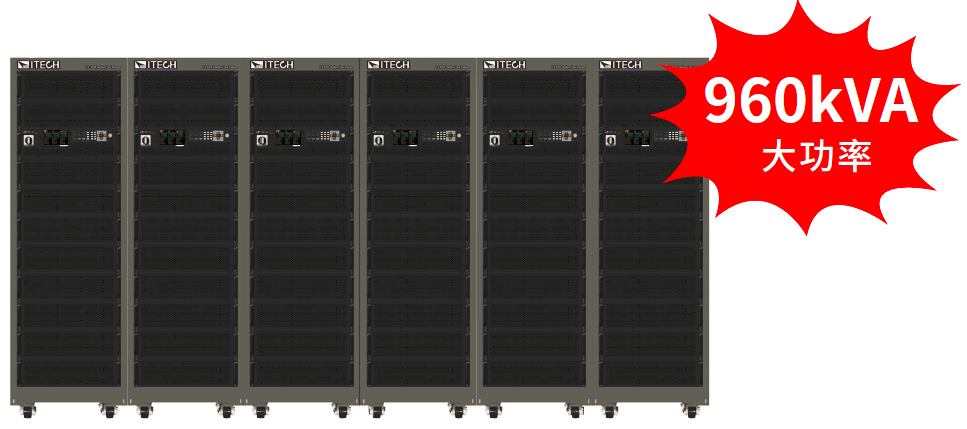

  • 主从均流，并机可达960kVA，性能不下降
  • 电压规格：350/700/1050 VL-N *5
  • 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *3
  • 多通道功能，单机可同时测试1~3个待测物 *1
  • 输出频率：16-2400Hz，电压和频率输出变动率可调
  • 内置单相或三相交流功率表
  • 可实现AC/DC/AC+DC/DC+AC四种输出模式
  • 可选择单相、三相、反相等不同输出模式，模拟三相不平衡、三相谐波不平衡、缺相测试、相序接反等多种测试 *2
  • 谐波和间谐波的波形合成
  • 可编程输出阻抗
  • 高电流波峰因素，适用于浪涌电流测试 *4
  • 触摸屏设计，简洁的UI界面
  • 可模拟任意波形输出，支持CSV文件导入波形
  • 内建丰富的波形数据库
  • List模式模拟市电再现功能，实现瞬间电源中断仿真功能
  • 提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能
  • 多相功能，实现6相、12相电源输出
  • 锁频和锁相功能，实现最高可达1400Vrms的高电压复杂应用
  • 可设置输出0- 360°起始/停止相位角
  • 突波陷波Surge&Sag功能
  • 自带Relay Ctrl 继电器控制输出功能，可实现待测物与源之间的电气隔离
  • 内置IEC61000-4-11/4-13/4-14/4-28等法规测试波形
  • 内置USB/CAN/LAN/数字IO通讯接口，选配GPIB/模拟量&RS232
  • 电流源模式
  • 支持CANopen 、Modbus、LXI、SCPI等多种通讯协议
  • *1 单相机型不含此功能
  • *2 部分
  • 机型机型仅支持单相
  • *3 电压/电流谐波分析，电压谐波模拟
  • *4 峰值电流范围内，CF最大可达6
  • *5 请参考IT7800 高压系列
