产品概要

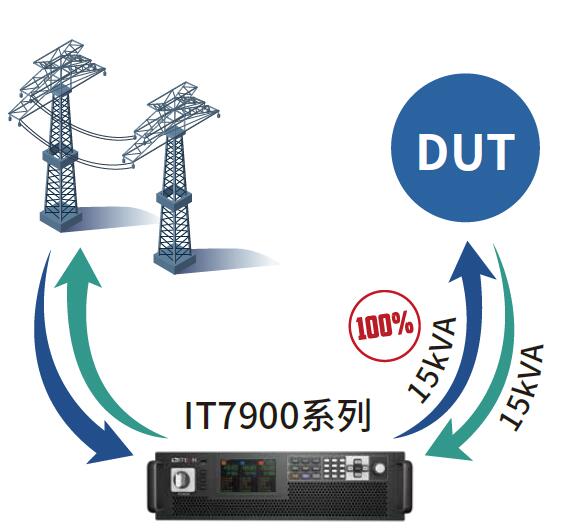

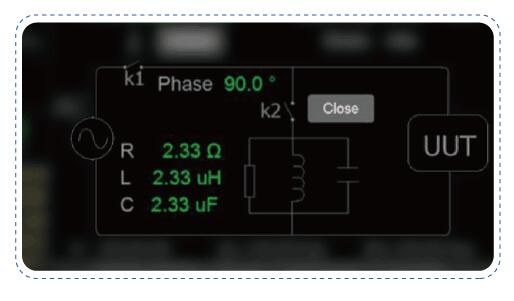

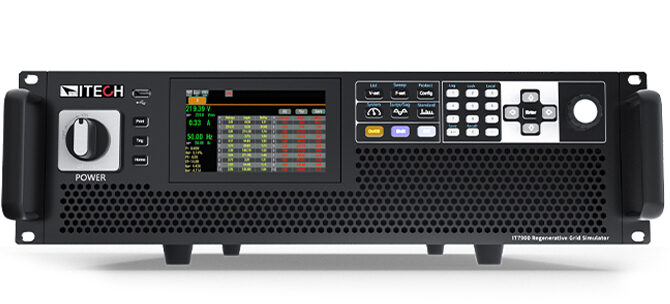

IT7900系列产品代表了新一代的可编程、全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各类并网产品的测试，例如PCS、储能系统、微电网、BOBC（V2X）以及电力相关硬体回路模拟（PHiL）等。采用碳化硅（SiC）技术，提供专业的孤岛测试模式，用户可设定R,L,C及有功、无功功率参数，模拟电网非线性负载，适用于 IEEE 1547 和 UL 1741 等相关并网测试需求。IT7900系列具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。 IT7900系列回馈式电网模拟器采用高功率密度设计，在1U的体积内功率可达6kVA，3U的体积内功率可达15kVA，通过主从并机，可轻松扩展功率至960kVA。丰富的操作模式满足用户单相、三相、反相及多通道测试需求，反相模式下电压可扩展至200%额定电压。强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室的理想选择。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7902-350-10U-ATE | 350 V | 10 A | 2kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 1U |
| IT7902-350-10U | 350 V | 10 A | 2kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 2U |
| IT7904-350-20U-ATE | 350 V | 20 A | 4kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 1U |
| IT7904-350-20U | 350 V | 20 A | 4kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 2U |
| IT7905-350-30U | 350 V | 30 A | 5 kVA | 0.01V/0.01A | ＜0.01%+0.01%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7906-350-30-ATE | 350 V | 30 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 1U |
| IT7906-350-30 | 350 V | 30 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 2U |
| IT7906-350-90 | 350 V | 90 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7909-350-90 | 350 V | 90 A | 9kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7912-350-90 | 350 V | 90 A | 12kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7915-350-90 | 350 V | 90 A | 15kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7930-350-180 | 350 V | 180 A | 30kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 6U |
| IT7945-350-270 | 350 V | 270 A | 45kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 15U |
| IT7960-350-360 | 350 V | 360 A | 60kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT7975-350-450 | 350 V | 450 A | 75kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT7990-350-540 | 350 V | 540 A | 90kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79105-350-630 | 350 V | 630 A | 105kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79120-350-720 | 350 V | 720 A | 120kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
| IT79135-350-810 | 350 V | 810 A | 135kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
| IT79150-350-900 | 350 V | 900 A | 150kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
| IT79165-350-990 | 350 V | 990 A | 165kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
*以上规格如有变动，恕不另行通知
产品特点
- Highlighted Feat ures
- 采用碳化硅(SiC)技术
- 高功率密度设计，3U可达15kVA，1U/2U可达6kVA
- 16Hz~150Hz

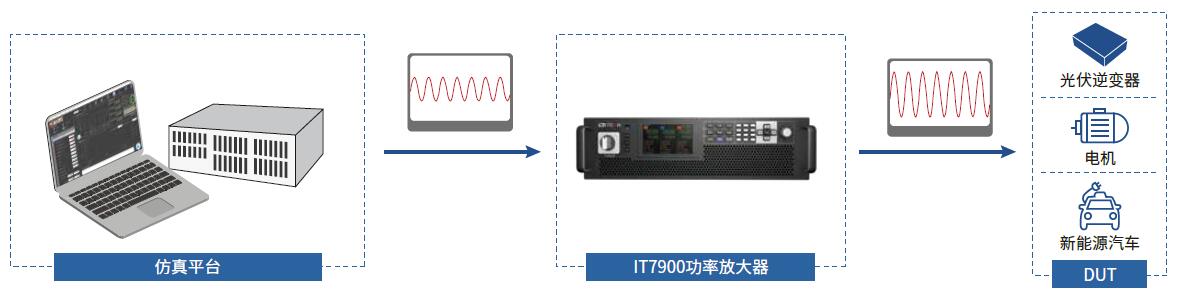

- 可作能馈式电网模拟器，全四象限AC/DC源 全四象限功率放大器，特别适用于功率硬件在环（PHiL）测试 专业孤岛测试模式，支持R,L,C及有功，无功功率设定 *3 恒压、恒流、恒功率三种工作模式 可实现AC/DC/AC+DC/DC+AC四种输出模式 灵活的工作模式：单相、三相、反相、多通道 *1 可编程输出阻抗，模拟电力线路阻抗 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试 满足IEC61000-4-11/4-13/4-14/4-28等法规波形测试 电流源模式
- Features

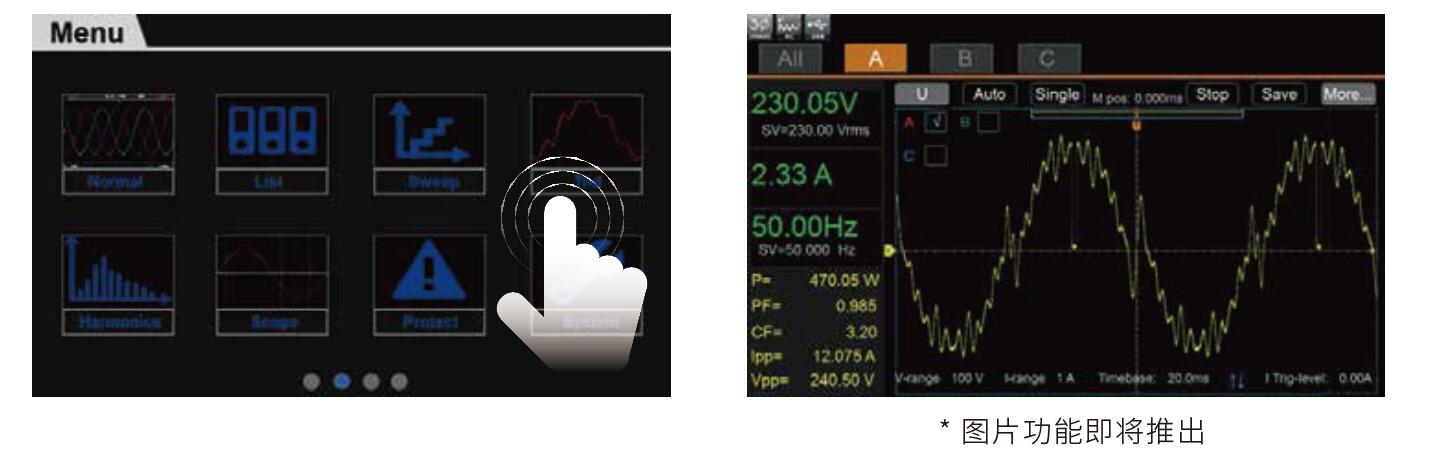

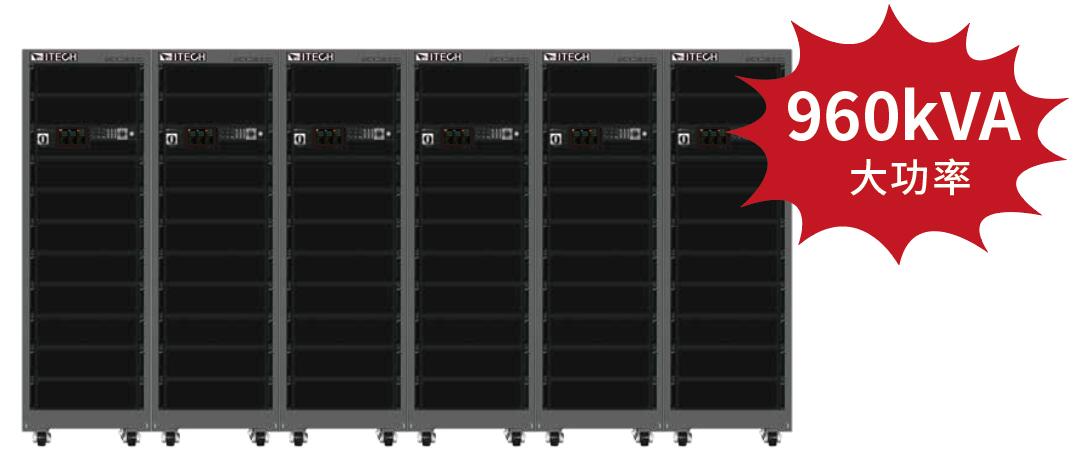

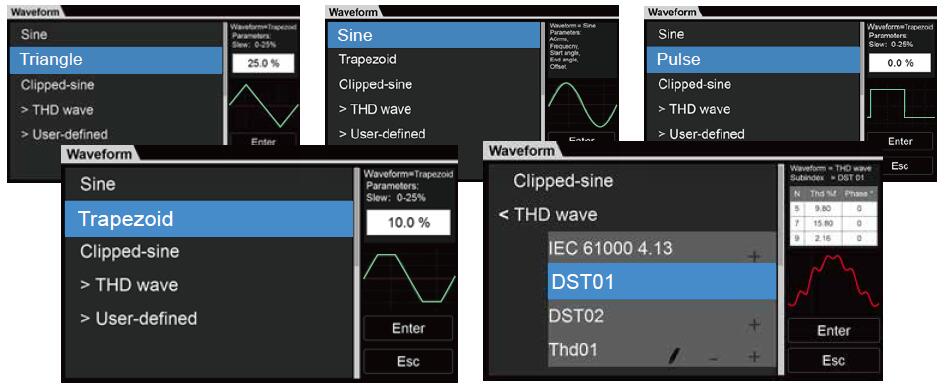

- 电压规格：350/700/1050 VL-N *5 主从均流，并机可达960kVA，性能不下降 触摸屏设计，内置单/三相交流功率表及数字示波功能 高速高精度，电流精度高达0.1%+0.2%FS 电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形 谐波/间谐波波形合成 LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *2 相位角可设 前置USB接口，支持数据和波形的导入导出 提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离 多相功能，实现6相、12相电源输出 锁频和锁相功能，实现最高可达1400Vrms的高电压复杂应用 内置USB/CAN/LXI compliant L AN int erface/Digital IO，选配GPIB/RS232&模拟量 支持CANopen *4 、Modbus、LXI、SCPI等多种通讯协议 *1 <6kVA机型不支持多通道功能，仅支持单相 *2 电压/电流谐波分析，电压谐波模拟 *3 多通道模式下不支持此功能 *4 即将发布 *5 详见IT7900高压系列 *6 后缀U为单相机型
