规格参数
产品概要

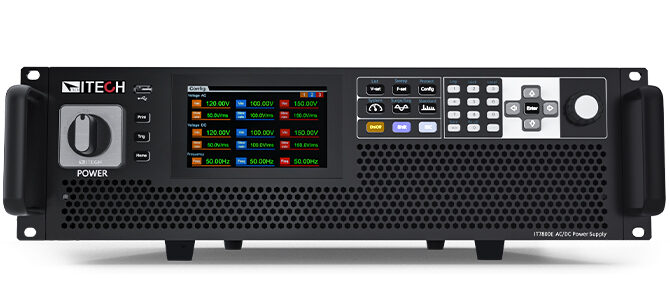

IT7800E系列是集人性化编程功能，全新触控界面以及丰富的数据波形分析能力于一体的全新一代大功率可编程交流电源/直流电源。采用碳化硅(SiC)技术，高功率密度设计，在3U的体积内功率可达21kVA，电压可达350V。通过主从并联，还可以提供高达1MVA以上的大容量交直流输出。LCD触摸屏设计，配合直观简便的UI界面让用户可以快速流畅的使用操作。 IT7800E系列内置全方位的功率表和任意波型产生器, 可模拟谐波及各种任意波形输出；用户可以选择单相、三相、反相输出模式模拟不同的测试场景；可编程输出阻抗、全方位的测量功能使IT7800E系列广泛应用于新能源、电力电子、科研院校等多个领域的研发、生产、质检等多个阶段。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7821E-350-105 | 350 V | 105 A | 21 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7842E-350-210 | 350 V | 210 A | 42 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 6U |
| IT7863E-350-315 | 350 V | 315 A | 63 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 15U |
| IT7884E-350-420 | 350 V | 420 A | 84 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT78105E-350-525 | 350 V | 525 A | 105 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT78126E-350-630 | 350 V | 630 A | 126 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT78147E-350-735 | 350 V | 735 A | 147kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT78168E-350-840 | 350 V | 840 A | 168kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT78189E-350-945 | 350 V | 945 A | 189kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT78210E-350-1050 | 350 V | 1050 A | 210kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT78231E-350-1155 | 350 V | 1155 A | 231kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 |
*以上规格如有变动，恕不另行通知
产品特点
- 采用碳化硅(SiC)技术
- 高功率密度，3U可达21kVA

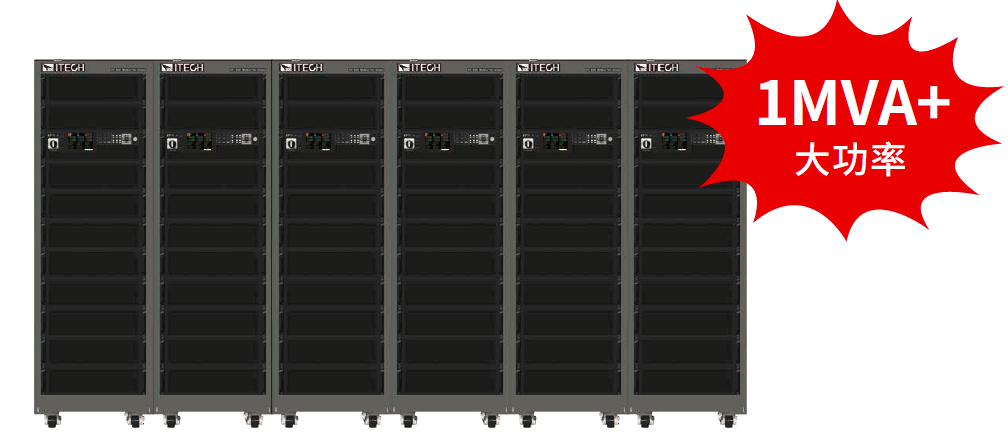

- 主从均流，并机可达1MVA以上，性能不下降
- 电压规格：350/700/1050 VL-N *3
- 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *1
- 输出频率：16-2400Hz，电压和频率输出变动率可调
- 内置单相或三相交流功率表

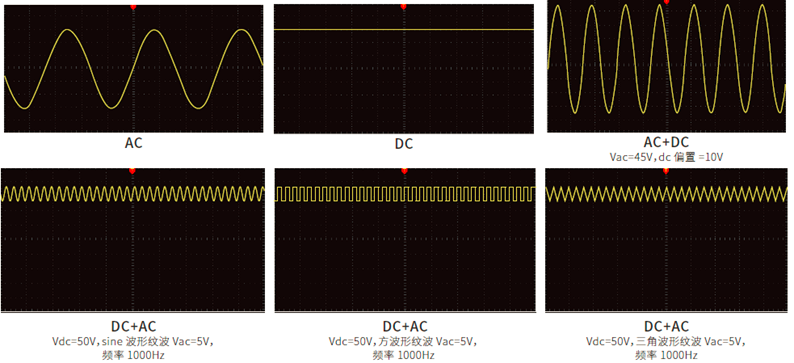

- 可实现AC/DC/AC+DC/DC+AC四种输出模式

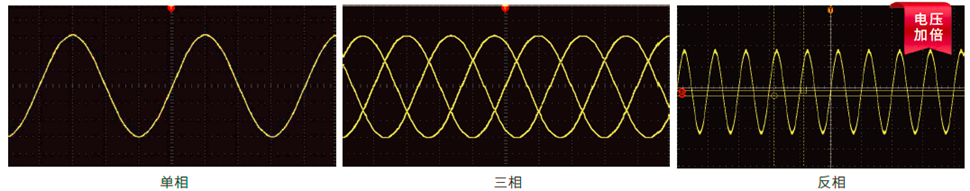

- 可选择单相、三相、反相等不同输出模式，模拟三相不平衡、三相谐波不平衡、缺相测试、相序接反等多种测试
- 谐波和间谐波的波形合成
- 可编程输出阻抗
- 高电流波峰因素，适用于浪涌电流测试 *2
- 触摸屏设计，简洁的UI界面
- 可模拟任意波形输出，支持CSV文件导入波形
- 内建丰富的波形数据库
- List模式模拟市电再现功能，实现瞬间电源中断仿真功能
- 可设置输出0- 360°起始/停止相位角
- 突波陷波Surge&Sag功能
- 自带Relay Ctrl 继电器控制输出功能，可实现待测物与源之间的电气隔离
- 内置 IEC61000-4-11/4-13/4-14/-17/4-28/4-29 等法规测试波形
- 内置USB/CAN/LAN/数字IO通讯接口，选配GPIB/模拟量&RS232
- 支持CANopen、Modbus、LXI、SCPI等多种通讯协议
- 电压/电流谐波分析，电压谐波模拟
- *2 峰值电流范围内，CF最大可达6
- *3 请参考IT7800 高压系列
