产品概要

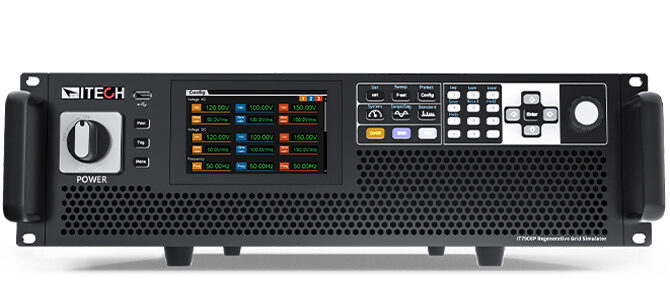

IT7900P系列高性能回馈式电网模拟器为用户提供领先的一体化测试解决方案，全系列采用碳化硅（SiC）技术，不仅可作为大功率交流电源使用，还可作为电网模拟器和全四象限功率放大器，同时也是一台回馈式交/直流电子负载。内置RLC可编程功能，适用于 IEEE 1547 和 UL 1741 等相关并网测试需求。全四象限运行与高效回馈能力可将电能无污染地回馈电网，在满足环保需求的同时节省大量用电和散热成本。紧凑式、模块化、高效率的结构设计，使IT7900P在3U体积内可提供15kVA功率，主从并联更可扩展功率至960kVA。采用基于彩色触摸屏的用户界面，可直接定义不同波形，丰富的操作模式满足用户单相、三相、反相及多通道测试需求，为测试提供了较高的灵活性，可广泛应用于光伏、储能系统、新能源汽车等多个领域。 产品型录 产品视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7905P-350-30U | 350 V | 30 A | 5kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7906P-350-90 | 350 V | 90 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7909P-350-90 | 350 V | 90 A | 9kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7912P-350-90 | 350 V | 90 A | 12kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7915P-350-90 | 350 V | 90 A | 15kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7930P-350-180 | 350 V | 180 A | 30kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 6U |
| IT7945P-350-270 | 350 V | 270 A | 45kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 15U |
| IT7960P-350-360 | 350 V | 360 A | 60kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT7975P-350-450 | 350 V | 450 A | 75kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT7990P-350-540 | 350 V | 540 A | 90kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79105P-350-630 | 350 V | 630 A | 105kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79120P-350-720 | 350 V | 720 A | 120kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
| IT79135P-350-810 | 350 V | 810 A | 135kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
| IT79150P-350-900 | 350 V | 900 A | 150kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
| IT79165P-350-990 | 350 V | 990 A | 165kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 37U |
*以上规格如有变动，恕不另行通知
产品特点
- 基本特点
- 采用碳化硅(SiC)技术 高功率密度，3U可达15kVA 电压可达350 VL-N 高效的能量回馈 主从均流，并机可达960kVA *1 内建丰富的波形数据库 支持单相/三相/反相/反相模式下电压可扩展至200%额定电压 支持NORMAL/LIST/SWEEP，任意一种模式均可以叠加Surge&Sag功能 触摸屏设计，简洁的UI界面 相位角0~360°可设 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *2 可模拟任意波形输出，支持CSV文件导入波形 电流源模式 内置USB/CAN/LAN/数字IO，选配GPIB/模拟量&RS232接口 多种保护功能，包括自动清保护、瞬时过电压保护POVP、软件看门狗等
- 支持CANopen *3 、Modbus、LXI、SCPI等多种通讯协议
- 源 特点

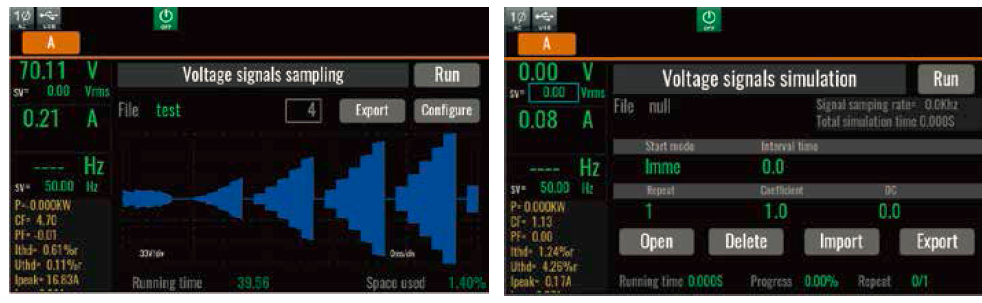

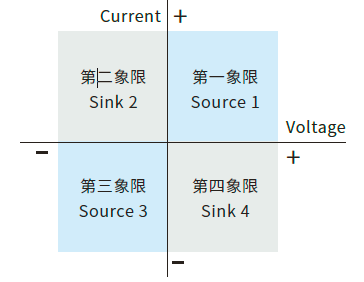

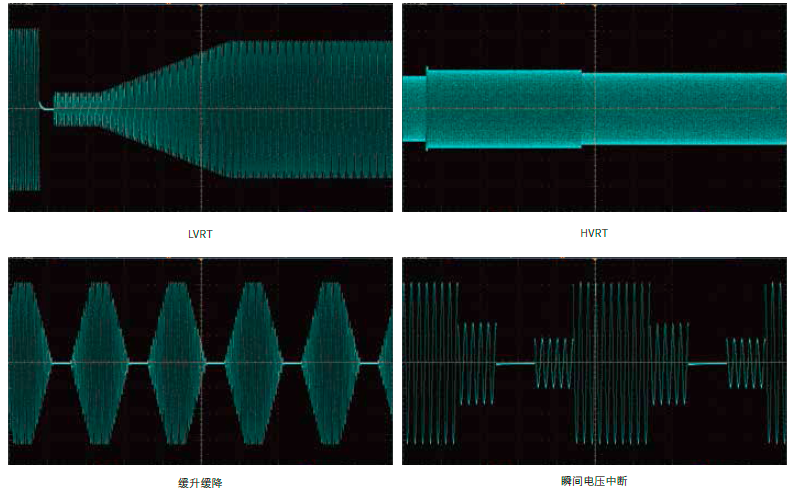

- 全四象限回馈式电网模拟器 频率：16~2400Hz 功率放大器，适用于功率硬件在环（PHiL）测试 专业孤岛测试模式，支持R/L/C及有功、无功功率设定 *8 可实现AC/DC/AC+DC/DC+AC四种输出模式 多通道功能，单机可同时测试1~3个待测物 *5 可编程输出阻抗，模拟电力线路阻抗 谐波/间谐波波形合成 锁频和锁相功能，实现6相/12相电源输出 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试 内置IEC61000-4-11/4-13/4-14/4-17/4-28/4-29等法规波形测试 提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能
- 载特 点

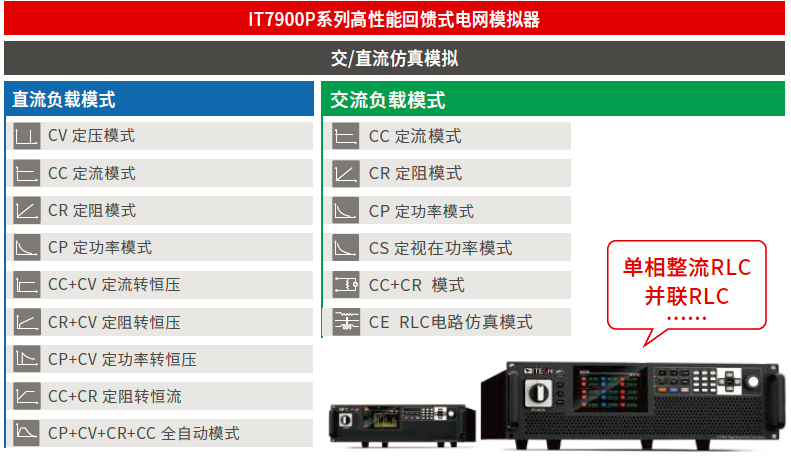

- 全四象限回馈式交/直流电子负载 频率：16-500Hz AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式， CE模式可以模拟单相整流RLC、并联RLC等14种电路拓扑 DC模式下支持CC/CR/CP/CV等9种工作模式 AC模式下支持整流和非整流两种模式 可调节波峰因数：1.414 ~ 5.0 支持相移功能，范围为-180º~180.0º *6 单位功率因数1功能可以使电流波形随电压波形变化，功率因数尽可能接近为1 支持抽载与卸除角度控制，0-359°全范围都可设定 *1 3U机型最多可并64台 *2 电压/电流谐波分析，源模式下电压谐波模拟，载模式下电流谐波模拟，基波≤60Hz *5 单相机型不具备多通道功能 *6 开启整流功能后，相移的设置范围受峰值因数的约束 *8 多通道模式下不支持此功能
