一、产品概述

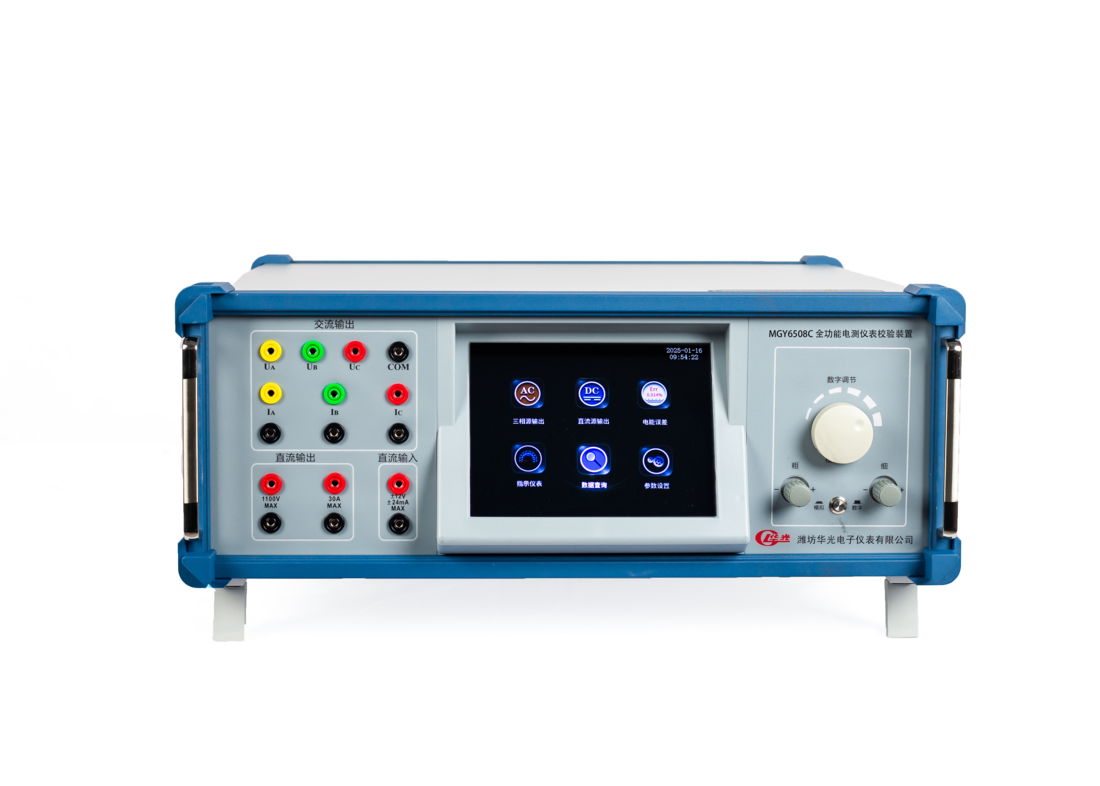

MGY6508C全功能校准器是一款具有单、三相交直流输出的高精度仪器。仪器主控单元采用主流STM32系列微处理，具有集成度高、功能强大、软件升级维护方便等特点，使产品性能大幅度提升。

该仪器综合应用三相同步技术、宽频功放技术、数模双闭环技术等先进技术，可以输出高精度的单、三相交直流电压、电流、相位、谐波、功率、电能，还具有模拟电阻、模拟电容输出的功能。适用于检定或校验各种电压表、电流表、功率表、功率因数表、相位表、同步表、电能表、万用表、多用表、电阻表等标定器件，亦可作为标准源使用。

该仪器完全符合JJG596-2016《电子式电能表检定规程》、JJF 1284-2011《交直流电表校验仪校准规范》、JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。

二、主要功能与特点

本仪器可校验的仪表如下：

指示仪表:万用表、多用表、交流电压表，电流表，单相和三相有功功率表(四线和三线) 无功功率表(含四线真无功、三线真无功、人工中性点无功、两元件跨相 90无功)，相位表，单相和三相功率因数表(多种接线方式)，频率表，同步表(多种方式)，直流电压表、电流表、功率表，电阻表，电容表等。

数字仪表:万用表、多用表、交流电压表，电流表，单相和三相有功功率表(四线和三线) 无功功率表(含四线真无功、三线真无功、人工中性点无功、两元件跨相 90无功)，相位表，单相和三相功率因数表(多种接线方式 )，频率表，直流电压表、电流表、功率表，电阻表，电容表等。

电量变送器 :交流电压、电流变送器，三相有功功率(四线和三线) 无功功率变送器(含四线真无功、三线真无功.两元件 90无功、两元件 60无功)，相位变送器，三相功率因数变送器(多种接线方式)，频率变送器，直流电压、电流变送器，三相四线和三相三线有功、无功电能变送器等。

电能表:单相，三相四线和三相三线有功、无功电能表。

交流采样 RTU。

主要特点：

• 显示采用8英寸多彩触摸液晶屏，界面风格独特，显示清晰简捷，操作方便，视觉效果良好。
• 直流电压最大输出1100 V,交流电压最大输出770V；

交直流电流最大输出30A，交流输出频率45Hz～65Hz。

其中，A相电压最大输出1000V，频率最大输出1000Hz

• 谐波输出2～31次，含量≤40%。
• 模拟电阻范围:0～200MΩ; 模拟电容输出范围:1nF～200uF;连续可调
• 交流输出失真度优于0.2%，直流输出纹波含量优于0.05%。
• 功放输出具有频带宽、功率大、失真度小等特点，极大提升负载输出能力；在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
• 输出具有“定点输出、旋转编码器、步进比例”等多种量值调节方式。
• 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
• *可选配25T/50T的线圈，最大可产生1250A的等效电流，用于校准交直流钳形表。
• 仪器具有完善的保护功能，电压电流输出具有开路、短路以及过载等保护功能，并指示故障位置。
• 设有RS-232接口。仪器可用计算机控制，又可脱离计算机独立工作。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
• 设有大容量的非易失性存贮器，可存贮被检仪表的检测原始数据，以供查阅和上传。
• 可按电能表检测负荷点或自选点进行电能表校验。

三、技术指标（RD为读数，RG为量程）

3.1 三相交流电压输出
