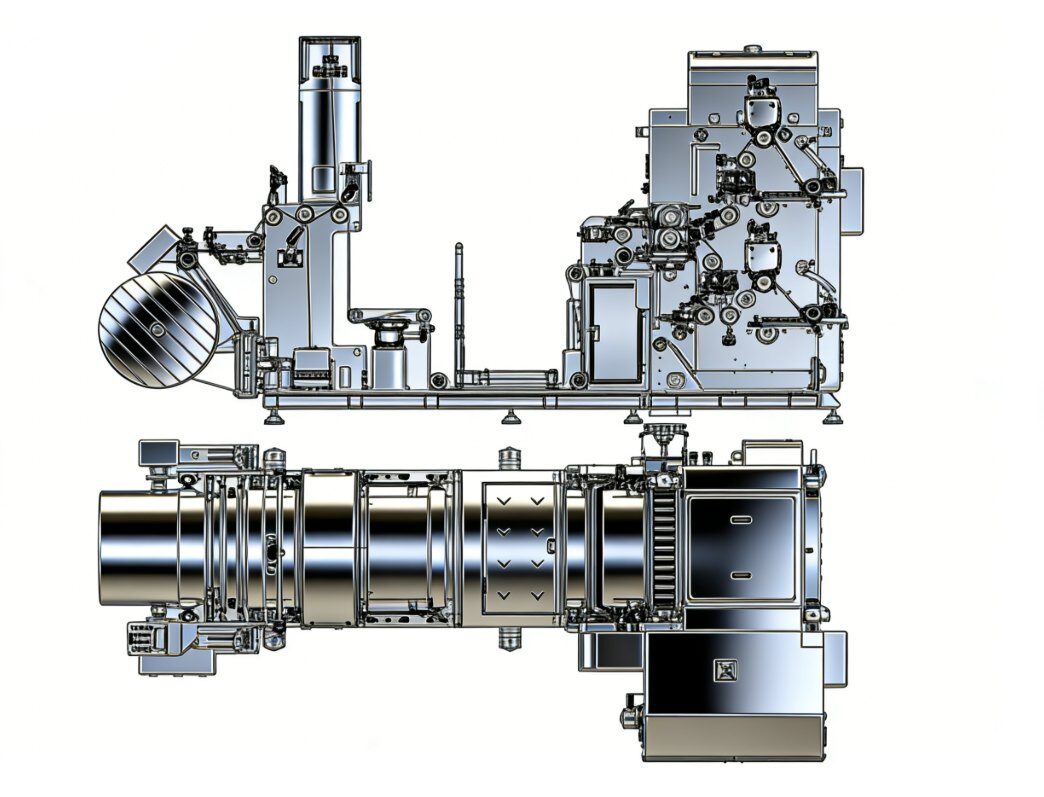

刀片式连续分条机(带CCD视觉检测系统)

型号:刀片式连续分条机(带CCD视觉检测系统)
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

1)连续分条机是在日本西村基础上进行改进提高的产品。2)连续分条机采用刀片式刀具,分切无毛刺,采用悬臂结构刀架,组合换刀方便。3)收卷采用滑差气涨轴独立张力,并且自动…

设备规格

1) 电源要求:380V/三相/50Hz ,功率:6KW

2) 压缩空气:压力:0.6 MPa, 流量:0.04 M3/min;

3) 分切材料:9-30μm的铜箔或铝箔,双面涂有电极材料,经烘干、滚压后,厚度为50~150μm的电池极片;

4) 放卷方式:单轴被动放卷,自动纠偏,恒张力控制;

5) 放卷最大宽度:700mm;

放卷卷径:最大不小于600mm;

6) 导辊宽度:≥750mm;

7) 传动速度:机械速度:90m/min,连续可调。

8) 分切精度:±0.1㎜;

9) 材料复卷:上、下双轴收卷, 收卷直径:最大Φ500㎜;

10) 设备总重量主机:约 2.5T ,

设备安装地面承重要求: > 1.5T/m2,并在设备底部放置垫板(供方提供)。

11) 设备尺寸: 约 长4500mm×宽2200mm×高2400mm。

设备性能指标与参数要求

1) 可连续纵切间歇涂布或连续涂布的电池极片, 机械速度:90m/min,连续可调。
2) 能通过更换垫块改变分切宽度和分切条数,分切宽度精度:≤±0.1㎜;
3) 有效分切极片幅宽:≤670mm;箔材宽度700mm;
4) 收、放卷轴为气涨轴(其中:收卷采用滑差气涨轴),轴径76.2mm(3寸标准型),
5) 最大收卷直径500mm;
6) 收卷承量150~300kg,放卷承重150~300Kg;
7) 收、放卷自动张力控制,张力值可连续设定,收卷同步控制;
8) 放卷纠偏控制器精度:±0.2㎜。
9) 收卷整齐度:≤±0.2mm
10) 放卷物料直径:Φ600mm
11) 放卷料移动总长度:80mm
12) 分切刀直径:Φ130mm;刀片式结构;每片刀片上刻有条码,可用于追溯其使用寿命;刀片最小使用直径127mm;
13) 分切最大废边宽度:≤5mm(max);采用专门的吸尘装置吸走。
14) 分切边缘无毛刺,无波纹,分切宽度误差≤±0.05mm;分切后,垂直方向毛刺9μm,平面方向毛刺≤12μm,分条直线度≤±0.2mm/米;
15) 有专门用于清除粉尘的集尘装置,配置工业吸尘器吸尘;
16) 电极极片分切后的复(收)卷材料端面整齐,无折边;
17) 分切刀上下间隙可调;
18) 分切刀前有安全防护措施;
19) 分切刀前装有极片对接装置;
20) 放卷端有点动运行装置(脚踏开关形式);
21) 分切速度伺服调速,收卷自动同步跟踪;
22) 配有分切后除尘除铁装置,配置工业吸尘器吸尘;
23) 设备喷涂颜色:按供方标准色样;
24) 整机运行安全、稳定,控制可靠,操作方便。

设备主要部件配置

主 要 部 件 配 置 一、材料:
1. 分切机墙板:铸件;
2. 过辊:采用氧化铝或镀铬过辊;
3. 刀具材料:硬质合金刀,沪马,欧林等产品;
4 收卷轴:滑差气涨轴,台湾台资企业。
二、电气元件:
1) 张力控制:博讯;
2) 电器控制器件:施耐德,正泰;
3) 伺服电机:松下、富士;
4) 收卷卷径检测,过辊跟随精密电位器跟踪器:深圳;
5) 精密行星减速机:中大:
6) 缺口检测传感器:欧姆龙
7) 光电开关:欧姆龙
8) 模拟量输出模块:松下或其他日本产品
9) 纠偏控制: pausource,ORIENTALDA;
10) 直线导轨:,ABBA、HIWIN等
11) 气缸、气动元件:AIRTAC、KCD;
12) 同步慢速电机:苏州;
13) 控制PLC:松下或其他日本产品;
14) 人机界面触摸屏:昆仑通态;
15) CCD:超音速、东森或同等品牌
16) 电气比例调节阀:SMC;
17) 变频器:台达。
