全自动极片模切机

型号:全自动极片模切机
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

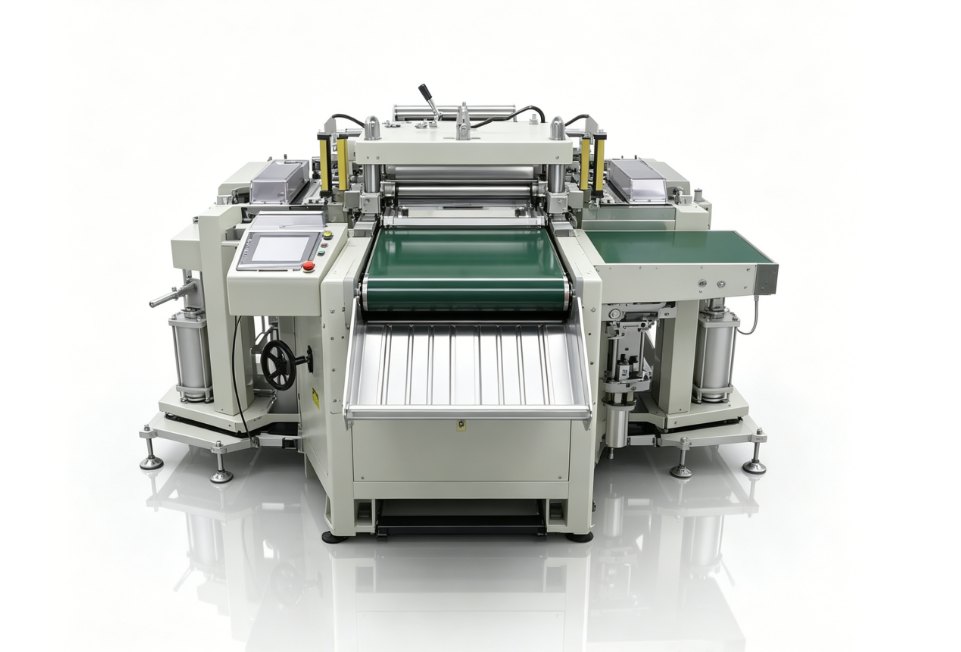

整机外观及主要机构部件构成 (附图)

整机尺寸(约):3600mm * 宽:1600mm * 高:1800mm

1. 自动放料纠偏机

1.1. 材料悬挂机构,采用两端均具有高强度支撑结构的气胀轴,可承受重达100kg的材料,并且开合角度达到70°以上,使上下材料变得非常轻松。

料卷重量:<50kg(客戶規格)

1.2. 全自动放料机构,采用具有减速箱结构及刹车装置的交流电机作为动力,可实现重达100kg的材料顺畅放料、刹停动作。

1.3. 气动压紧接料机构,采用四气缸双压杆结构,并且具有划刀导槽及刻度,使更换材料更加方便、快捷、节约材料。

1.4. 材料自动放卷纠偏机构,采用全自动超声波感应纠偏机构,能准确快速地纠正材料在输送过程中的微量摆动及移位,并且可对透明材料进行有效识别。

1.5. 全自动张力机构通过配置浮辊的张力调节,并且可通过手动选择合适的砝码,调节所需的合适张力,使材料在放料过程中全程保持良好的张力状态,保证了材料进给时的精度。

2. 进料机构

2.1. 采用多组大直径过辊结构,为材料提供顺畅的进料方式,减少材料弯折而造成的损伤。

3. 送料机构

3.1. 机械手夹料、压料机构,采用大面积夹板加调压气缸驱动的方式,保证材料夹紧的同时减少对材料施加的压强,对材料及传送带进行分离式夹持固定。

3.2. 采用日本安川伺服电机驱动,台湾上银丝杆、导轨传动,可实现高效、精密的送料动作,送料效率可达30次/分钟以上。

設備運行速度最高可達9000次/h(客戶規格)

3.3. 防尘装置,采用折叠式风琴防护罩,能有效阻挡废料碎片进入设备运动部位,并且方便维护。

4. 模切主机

4.1. 主机身、上模板、下模板、连杆、采用优质灰口铸铁和球墨铸铁一体铸造而成,所有铸造件均采用退火、回火消除内应力处理,在气候变化以及冲击作用力下,不易产生变形。

4.2. 冲切机主传动机构,采用高稳定性的曲轴连杆六导柱定位,其结构受力更均匀,压力更平稳。具有数控自动加减压力,自动锁紧功能。

4.3. 刀模全自动锁刀模装置,采用多点气缸加L型勾锁紧,具有锁紧力强,平稳性好,装卸方便等优点。

4.4. 刀模微调机构,采用螺杆机构调节,实现刀模前后位置±5mm、旋转角度±5°微调功能。刀模安装方便快捷,上模座、下模座、连杆、机身等多处均采用优质灰口铸铁整体铸造。

5. 出料机构

5.1. 采用铝合金大立板、大面积不锈钢平台加多组传动过辊结构,并具有产品固定、导向;废料固定、导向;传送带导向,传送带张力缓冲、张力调节等功能及机构,为极片收集及废料顺利排出提供基础。

6. 输送带循环机构

6.1. 输送带循环机构,采用多组过辊、缓冲及张力调节机构组成,循环输送带在产品下面托底使用,产品冲切成型后,将材料、产品及废料顺利传送至不同工位,有效的提高了循环使用率。

6.2. 清洁装置,对传送带上的废料碎片、粉尘、静电进行有效清洁,提高产品良率。

7. 自动上收废料机构

7.1. 可调收卷速度、收卷张力;

7.2. 设有护罩,防止粉尘掉落。

8. 传送带辅助接带机构

8.1. 传送带辅助接带机构,采用立板式双导轨横置设计,优化操作空间,提高传送带接带效率。

8.2. 隐藏式伸缩刀架,有效避免操作人员与刀具直接接触,杜绝发生接带安全事故。

8.3. 导向槽具有中分刻度,为快速对齐、找正传送带提供帮助。

9. 润滑系统

9.1. 采用全自动油泵循环供油,为冲切主机的内部结构(即主轴、连杆、齿轮、轴承、精密导套、导柱等)提供有效润滑。

控制系统

10.1. 自主研发的智能控制系统,具有长度自动识别/跟踪/记忆/误差补偿等功能;由伺服系统根据自动跟踪每模不同的长度数据,自动控制送料长度,保证每次的送料位置精确稳定;送料参数可在人机界面上自由设置。

智能人機操作介面及智能微電腦控制系統(客戶規格)

11. 安装防护

11.1. 安全防护结构,运动部位采用红外光栅、防护挡板和安全护罩结构,为操作人员提供多重、有效的安全防护。

具備安全裝置(如紅外線光柵保護、安全防護罩或更安全之裝置)(客戶規格)

二、 设备主要电器配置

1. 纠偏系统:东登。

2. 送料伺服电机:日本YASKAWA(安川)。

3. 冲切伺服电机:英威腾或同等。

4. PLC控制器:日本OMRON(欧姆龙)工控。

5. 气动元器件: 亚德客系列与气立可系列。

6. 触摸屏:台湾WEINVIEW(威伦)/屏通 触摸屏。

7. 定位传感器:日本SUNX(神视)传感器。

8. 丝杆导轨:台湾HIWIN/台湾TBI。

350-1全自动模切机技术参数

1. 模切速度: 每分钟30冲次(根据送料长度速度可调)。

設備運行速度最高可達9000次/h(客戶規格)

① 产品走向示意图如下:

2. 最大过料宽度为:350 mm。

最大進料寬度:350mm。(客戶規格)

3. 最大成型尺寸:330 mm × 320 mm 。

4. 最大模切速度:30次/分钟。

設備運行速度最高可達9000次/h(客戶規格)

5. 料卷纠偏精度:±0.2mm。

6. 输送带使用寿命:循环使用约2万次。

7. 整机所需功率:7KW。

8. 整机适用电压:AC380V±10%。

電壓:AC220V(客戶規格)

9. 整机所需气压:压力为0.5 ~ 0.7Mpa(客户自备)。

10. 整机所需负压:-70kpa(客户自备)

11. 整机约重:1800KG。

12. 進料速度及步距可調控(客戶規格)

13. 進料步距精度:≦0.1mm(客戶規格)

14. 具有廢料自動分離回收裝置(客戶規格)

15. 具有手動及自動模式(客戶規格)

16. 設備機身以及控制系統有中文部分皆需改為繁體中文(客戶規格)

17. 正極刀模與負極刀模各一組,材質為鎢鋼鍍鎳,刀模厚度要求≥8mm,沖切刀模可上下、前後、角度等調節功能,且裝卸及調節方便,刀模大小規格須依照客戶正極及負極級片之設計圖如下(客戶規格)
