规格参数

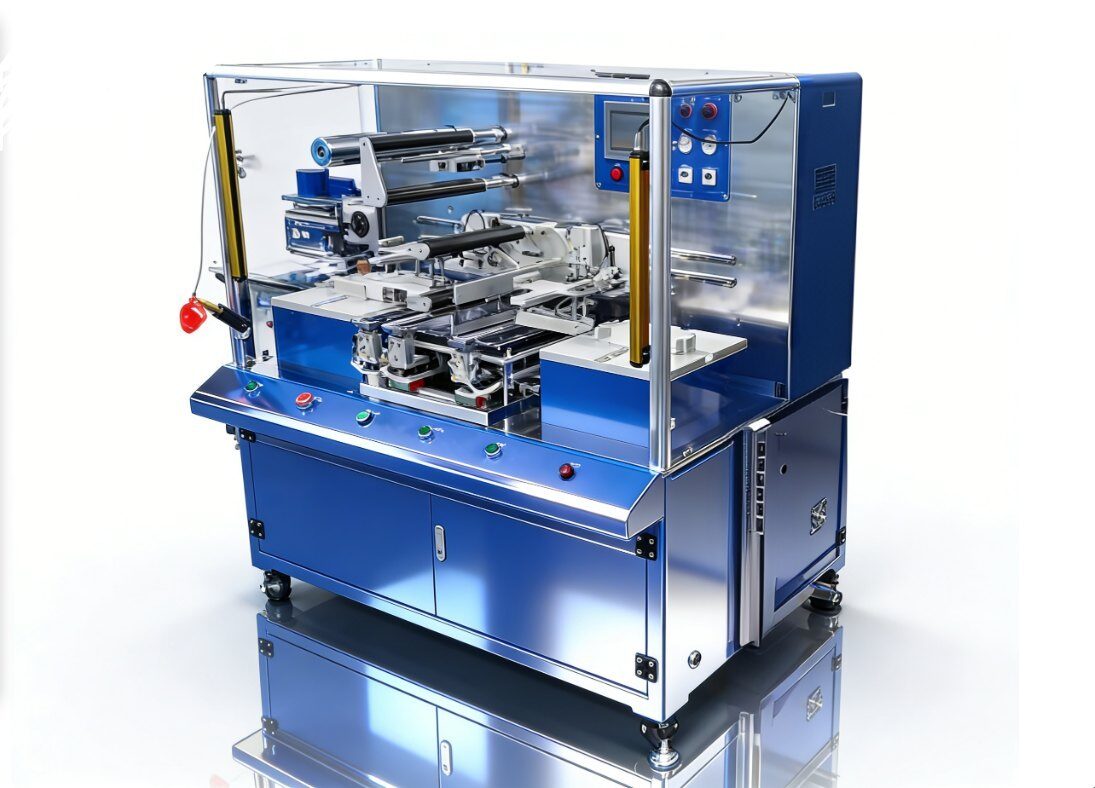

产品概述
主要用于锂电芯正，负极与隔膜的Z形叠片装配。该设备实现人工装片、后续极片位置校正和叠片过程采用全自动来完成，具有叠片效率高、叠精度高的特点。设备设计最大…
主要特点
叠片数量可按照预先设定进行自动控制；
采用兼容性设计，电池尺寸变化可通过调节定位夹具实现，调节范围大；
极片是由定制夹具定位，保证高叠片精度；
PLC控制，HMI操作，使用维护方便；
叠片台使用伺服电机升降，保证每次叠片平面高度一致；
隔离膜自动裁断；
卷料隔膜自动伺服恒张力控制。
隔膜自动光电纠编控制；
极片人工装片，自动定位，机械手自动吸片，自动层叠；
叠完后人工手动取出电芯，人工贴胶纸；
技术参数
叠片方式 Z字形叠片
操作方式 人工上料，机械手取料叠片，自动拉隔膜.
叠片精度 整齐度≤±0.3mm
叠片范围 电池Min. L40mm *W40mm，Max. L300mm*W300mm，不含极耳
叠片厚度 Max.30mm
叠片层数 Max. 100可设定
隔膜卷径 Max. 300mm
隔膜卷芯 3寸卷芯，气涨轴夹紧
卷料隔膜自动伺服恒张力控制。
隔膜自动光电纠编控制。
安装尺寸 L1400mm*W980mm*H1400mm
重量 约650Kg
电源 电压单相AC220V±10%(可定制110VAC)，频率50Hz/60Hz，功率2KW
气源 0.5~0.8MPa压缩空气
使用环境 建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
