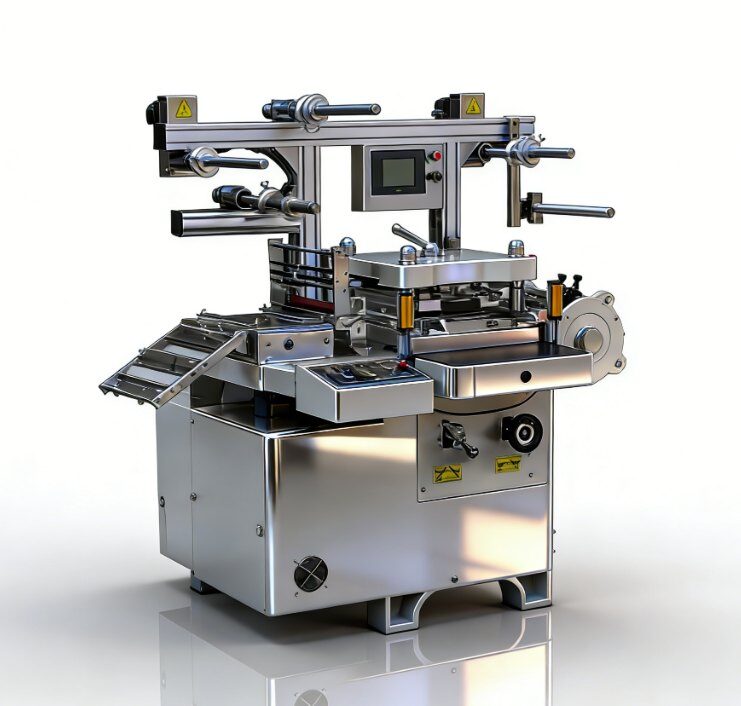

全自动极片模切机GRS-DMQ350

型号:全自动极片模切机GRS-DMQ350
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

设备简介 1.1 设备功能和原理介绍本模切机应用于锂电池正负极片模切成型。设备由自动放卷装置、自动纠偏装置、极片定位装置、极片冲切装置、驱动牵引装置、成品取料装置、自…

设备技术参数

2.1 设备能生产的产品规格范围(极片尺寸)

极片冲切后尺寸范围
序号 名称 尺寸(mm)
1 极片宽度 W 50~280
2 极片高度 H 50~320
3 极耳高度 Ht 10~20
4 极耳边离 D 5~20
5 极耳宽度 Wt 30~60

设备主要技术参数

项次 设备参数指标 参数
1 最大进料宽度 350mm
2 最大加工面积 自动冲切 340*280mm(手动可冲切 350*350mm)
3 设备运行速度 1000-9000 次/h 、效率(12PCS/min)
4 刀模厚度尺寸要求 厚度 > 8mm
5 进料控制 进料速度与步距可调
6 送料步距精度 ±0.1mm
7 安全装置 红外线光栅保护和安全防护罩
8 进料步距精度 <0.1mm
9 操作介面 智能人机介面
10 料卷重量 <50kg
11 料卷外径 <400mm
12 冲切刀寿命 1-5 万次(具体根据刀模质量与调机精度来定)
13 毛刺度 <0.02
14 料卷筒直径 3 英寸(内径)
15 废料回收 废料自动分离回收装置
16 操作模式 自动/手动模式
17 控制系统 智能微电脑控制
18 总功率 3.6KW
19 电源电压 单相 AC220V
20 机器重量 1500kg
21 设备尺寸 长2.1×宽0.98×高1.72

设备主要元器件

序号 部件名称 生产制造厂家
1 主电机 台湾
2 伺服电机系统 日本安川
3 减速机 西门子
4 触摸屏 昆仑通态
5 时间继电器,固态 欧姆龙
6 中间继电器 西门子
7 伺服电机 安川
8 调速马达 韩国东马
9 安全光幕 信索
10 离合器 台湾威政
11 气缸 亚德客
12 轴承 IKO、NSK
13 电磁阀 亚德客

现场环境要求

序号 参数指标 参数
1 环境温度 0~40°C
2 相对湿度 20~90%RH
3 电源 单相 220V,50Hz
4 电压波动范围 ±10%
5 接地保护要求 <4Ω(万用表量)
6 压缩空气 0.4~0.8Mpa(4-8kgf/cm2)
7 压力波动范围 ±10%
8 真空源由甲方提供 真空流量 20L/MIN,真空度-40~-55KPa
9 现场无腐蚀气体、液体、爆炸性气体
