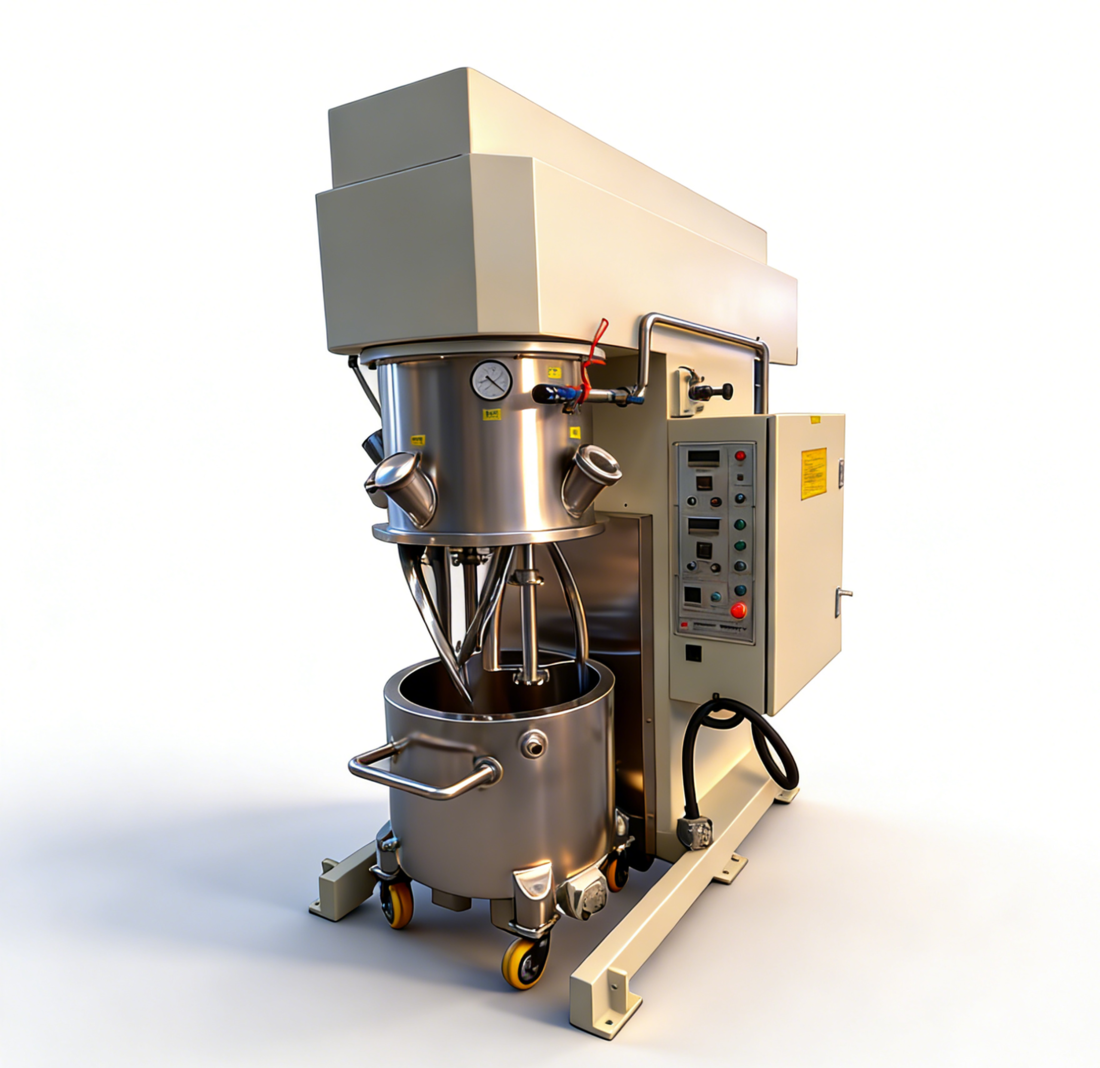

30L双行星高速动力混合机(

型号:30L双行星高速动力混合机(
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

GRS-DPM-30L行星式动力混合机是结合了传统双行星混合机和高速分散机的原理、组成的一种全能的新机型, 目前在众多领域有着广泛的应用。我司针对动力电池浆料固含量高、黏度大的…

一、设备技术配置

序号 项目名称 型号规格 产地
1 减速机 斜齿轮减速机 绿传股份
2 电 机 低速3KW-4级, 1台;高速5.5KW-2级, 1台。 皖南
3 变频器 3KWx1台; 5.5KWx1台 伟创
4 测温器 Pt100 (测温精度高) 欧姆龙
5 轴 承 按图纸 德国FAG
6 骨架油封 氟塑骨架油封 台湾NAK
7 电器元件 低压电器元件 施耐德或同等品牌
8 阀 门 按图纸 埃尼斯
9 机械密封 两套机械密封 德国博格曼
10 齿 轮 采用齿面硬化处理精密磨削加工, 采用斜齿轮传动 欧伟拓
11 直线导轨 HIWIN 自制
12 触摸屏 10寸 西门子
13 PLC 西门子

设备技术参数

1 真空度 -0.098MPa(静态保压12小时, -0.088以上)
2 结构形式 单臂型
3 转速r/min 公转: 0~43r/min,自转:0~84r/min(变频调速); 高速: 0~5000r/min
4 低速轴 麻花浆、直线导轨: 台湾HIWIN
5 升降方式 直线导轨料缸丝杠升降,
6 升降高度 400mm
7 刮 壁 不锈钢刮刀,配四氟乙烯刮板
8 测温方式 桶壁测温,测温点离料缸底部1/3处,内设旋转导电装置, 测温头接触物料, 测温准确。
9 桶体定位 采用提放置弧形板定块, 釜盖上设凸缘结构, 确保中心定位。
10 总功率(KW) 9kw
11 电 源 AC:3*380V、50HZ
12 外形尺寸 长1700宽950高1900 (mm)
13 重量(kg) 约980kg

三、桶体

1 釜体尺寸 (内径X内高) Φ 400×350 设计容积44L
2 容积(L) 30L
3 设计压力(Mpa) 内筒-0.098Mpa, 夹套0.2Mpa
4 设计温度(℃) -10~+200℃
5 主体材料 与物料接触的为SUS304, 夹套: 304,底部材质: 304不锈钢+Q235-B
6 筒体厚度(mm) 内筒δ 5mm(加工后实测厚度),夹套δ 3mm。

四、主要材料

s/n 名称 材质 s/n 名称 材质
1 上桶体 SUS304 4 搅拌轴 SUS304
2 下通体 SUS304 5 搅拌浆 SUS316L
3 夹套 SUS304 6 机架、底座等 Q235-B

五、釜盖管口

s/n 用 途 规 格 数 量 备 注
1 粉料投料口 DN120 1 快开型、设DN120快开式投料口
2 视镜 DN100 2 安装LED视镜灯
3 抽真空 DN15 1 带牙球阀(气动控制模块)
4 充氮口 DN15 1 带牙球阀
5 排气口 DN15 1 带牙球阀(气动控制模块)
6 备用口 DN32 1 快卡连接配盲盖加锁扣装置
7 真空表口 M20×1.5 1 配真空表: Y-100型(电接点)
说明: 釜盖为直筒形,釜盖内面设倒扣, 釜盖内外壁打磨光滑,便于清洁。

六、搅拌轴和浆叶

1 低速搅拌轴:麻花浆,纯不锈钢浇铸而成;高速分散轴: 2个高速轴,轴上两个Φ 85分散盘 (可任意调节高度) 。
2 浆轴和浆叶:表面经抛光处理。搅拌桨与桶底间距3mm,搅拌桨与桶壁间距3-4mm、桨与桨间 距4-6mm。
3 轴密封:机械式密封结构。
4 行星箱304 (搅拌桨与公转同向转动)
说明: 1、设计适合平底形搅拌罐,浆轴设计合理便于清洁。 2、行星架体设计超压平衡孔,防止正压造成漏油。 3、行星架体设计传动装置、密封结构注油孔。

七、电气柜

S/N 标准型
1 控制方式: 逻辑电路,DC24V
2 电源: AC 3×440V 50Hz
3 接触器、空气开关、断路器等
4 低速电机为变频器启动
5 电柜采用正压通风型

八、控制盘

S/N 标准型
1 全触摸屏控制
2 紧急停止按钮一个
3 带锁电源开关
4 电源指示

九、安全连锁系统

S/N 说 明
急停开关
1 按下急停开关, 设备立即停止, 并不能进行任何操作。
启动低速搅拌
1 桶体上升到位才能启动。
搅拌故障停止
1 低速搅拌过载, 低速搅拌停止。
桶体升降
1 桶内未排真空不能下降。
2 桶体一旦下降, 搅拌停止。
3 桶体上升和下降到位后自动停止。

十、随机备件

s/n 名称 规格 材质 数量 备注
1 釜盖密封胶条 8×6,L=1300 硅胶 1
