产品概述

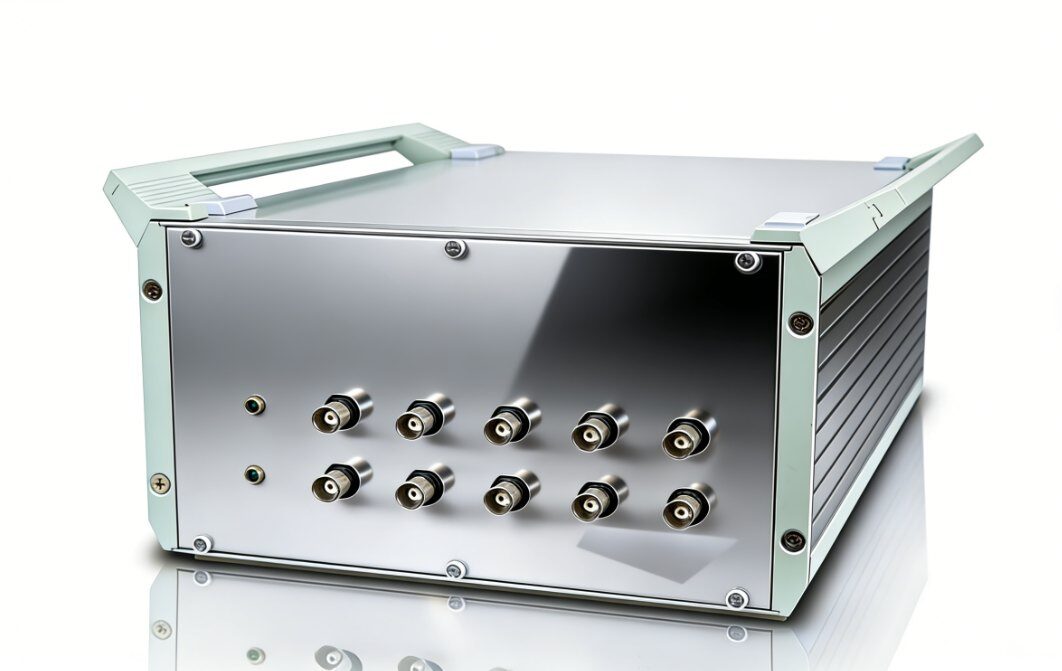

GRS-7003电化学测试系统为双恒电位仪，该系统由 GRS-7003电化学工作站 ( 恒电流仪 / 恒电位仪 / 交流阻抗仪 ) 和 GRS-7003控制数据分析软件 组成。GRS-7003电化学工作站有四大模块，分别是电分析、腐蚀、交流阻抗、能源模块，可实现所有电化学方法。
产品特点
GRS-7003电化学工作站硬件由高品质集成电路组成，具有控制精度高、响应速度快、性能稳定、结构紧凑、自动化程度高的特点，系统内置 高速控制和高精度 18 位双路 AD 转化器，可以实现高精度的数据采集，采用以太网与 PC 机进行通讯。
GRS-7003电化学工作站采用高速数据处理器，提供快速、高精度的电化学测试，仪器的安装配置要求简单，以太网连接(支持即插即用)， 启动成本低；高速数模转换板，提供电流、电压瞬时脉冲，产生各类复杂的电化学测试波形，满足电压、电流的全同步测量；四电极连接， 灵活用于测试高、低阻抗的电解池。采用最精确的单正弦技术，确保施加到电解池的振幅始终和设定值保持一致，使得在线性和稳定性条件 下的测试分辨率达到最大。
GRS-7003电化学工作站软件功能强大，实验设置简单，可以设定自动批次进行恒电位 / 恒电流 / 阻抗测试实验；可以提供信息提示、外部联用 等功能，提供数据“复制 / 粘贴”及“导出”功能，能极其简便地进行数据处理和将数据导出到 DH7000 之外的各种数据处理软件；同一窗口能够显示多个图形以及所需要的数据， 软件自带的数据分析模块可以进行数据分析及曲线拟合， 如线性拟合， 峰值分析; Rp 极化电阻拟合， 塔菲尔拟合， EIS 电化学阻抗数据拟合等功能。
应用范围
广泛应用于电极过程研究、化学电源、电镀、电解、电分析、金属腐蚀研究、电化学保护参数测定等方面。GRS-7003具备双恒电位仪功能， 可连接旋转电极做 ORR 测试，或进行氢渗析测试。
| 重要参数 | |||
| 零阻电流计 | |||
| 2，3，4 电极结构 | |||
| 浮地或接地 | |||
| 最大电位范围 | ±10 V | ||
| 最大电流 | ±1A 连续 , ±1A 峰值（两通道之和为±2A） | ||
| 槽压 | ±13V | ||
| 恒电位仪上升时间 | ≤ 500ns | ||
| 恒电位仪带宽(-70033 分贝) | 1 MHz | ||
| 所加电位范围 | ±100 mV，±1V，±10 V | ||
| 所加电位分辨 | 电位范围的 0.0015% | ||
| 所加电位准确度 | ±1 mV,± 满量程的 0.01% | ||
| 所加电位噪声 | <1.5mV 均方根植 | ||
| 测量电流范围 | ±1 pA ~ ±1A， 10 量程 | ||
| 测量电流分辨 | 电流量程的 0.00038%，最低 0.076 fA | ||
| 电流测量准确度 | ±0.1% | ||
| 输入偏置电流 | ≤ 1 pA | ||
| 自动或手动 iR 降补偿 | |||
| 电流测量偏置 | 满量程，18 位分辨，0.00038% 准确度 | ||
| 电位测量偏置 | 满量程，18 位分辨，0.00038% 准确度 | ||
| 外部电位输入 | |||
| 电位和电流的模拟输出 | |||
| 50KHz， 10KHz，5KHz，1KHz，500Hz，100Hz，50Hz，10Hz， | |||
| 50KHz， 10KHz，5KHz，1KHz，500Hz，100Hz，50Hz，10Hz， | |||
| 0 ~ 10V，16 位分辨，0.003% 准确度 | |||
| 以太网口数据通讯，可转接 USB | |||
| CV 数字模拟器和拟合器 | |||
| 交流阻抗模拟器和拟合器 | |||
| 最大数据长度 | 0 ~ 200 万点(200 万点~无限，可拓展) | ||
| 恒电流仪 | |||
| 恒电流范围 | 1nA ~ 1A | ||
| 所加电流准确度 | ±0.1 | ||
| 所加电流分辨率 | 电流范围的 0.0015% | ||
| 测量电位范围 | ±100mV， ±1V， ±10V | ||
| 测量电位分辨率 | 测量范围的 0.00038% | ||
| 电位计 | |||
| 参比电极输入阻抗 | ≥ 1012Ω | ||
| 参比电极输入带宽 | ≥ 10 MHz | ||
| 参比电极输入偏置电流 | <= 1 pA @ 25° C | ||
| 波形发生和数据获得系统 | |||
| 快速信号发生更新速率 | 10 MHz， 16 位分辨 | ||
| 快速数据采集系统 | 18 位分辨，双通道同步采样，样 速率每秒 1,000,000 点 | ||
| 外部信号记录通道最高采样速率 1M Hz | |||
| 可拓展扫描电化学显微镜功能 | |||
| 实验参数 | |||
| CV 和 LSV 扫描速度 | 0.000001V/s ~ 10,000 V/s | ||
| 扫描时的电位增量 | 0.1 mV (当扫速为 1,000 V/s 时) | ||
| CA 和 CC 的脉冲宽度 | 0.00002 ~ 1000 sec | ||
| CA 的最小采样间隔 | 1μs | ||
| CC 的最小采样间隔 | 1μs | ||
| CC 模拟积分器 | |||
| DPV 和 NPV 的脉冲宽度 | 0.0001 ~ 10 sec | ||
| SWV 频率 | 0.001 ~ 100 kHz | ||
| i-7003t 的最小采样间隔 | 21μs | ||
| ACV 频率范围 | 0.1 ~ 10 kHz | ||
| SHACV 频率范围 | 0.1 ~ 10kHz | ||
| FTACV 频率范围 | 0.1 ~ 10Hz，可同时获取基波， 二次谐波， 三次谐波， 四次谐波， 五次谐波，六次谐波的 ACV 数据 | ||
| 交流阻抗频率范围 | 10μHz ~ 1 MHz | ||
| 交流阻抗振幅 | 0.00001 V ~ 1 V 均方根值 | ||
