产品概述

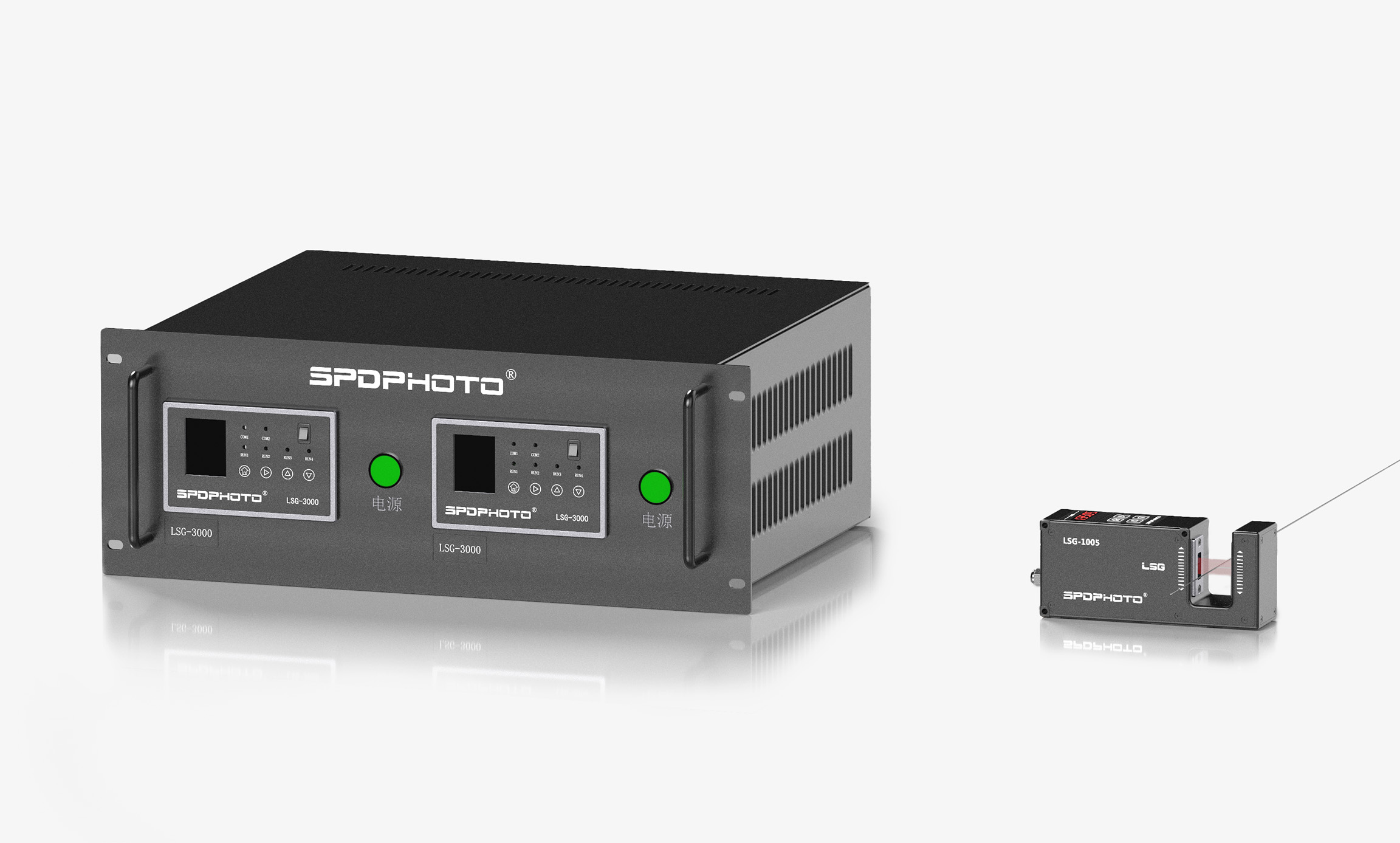

LSG-3000多头集成激光测控系统为高性价比的在线外径检测系统，可最多驱动32套外径检测传感头。采用高速DSP处理系统，可同时完成数据的采集、计算和通讯传输，具备每一个传感头单独报警功能和数据打印，并带有2路独立的PI控制信号输出。传感头体积小，安装维护方便。

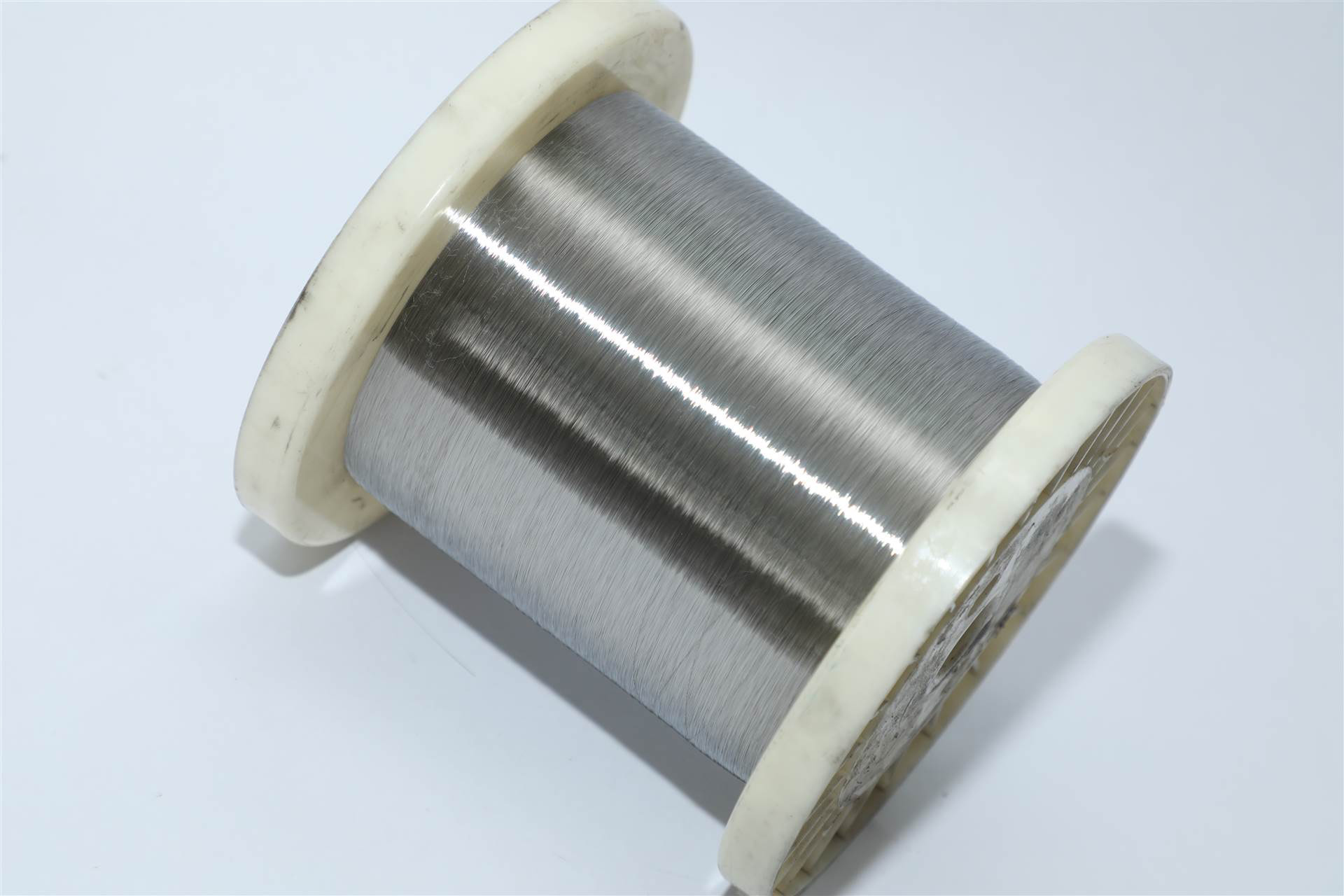

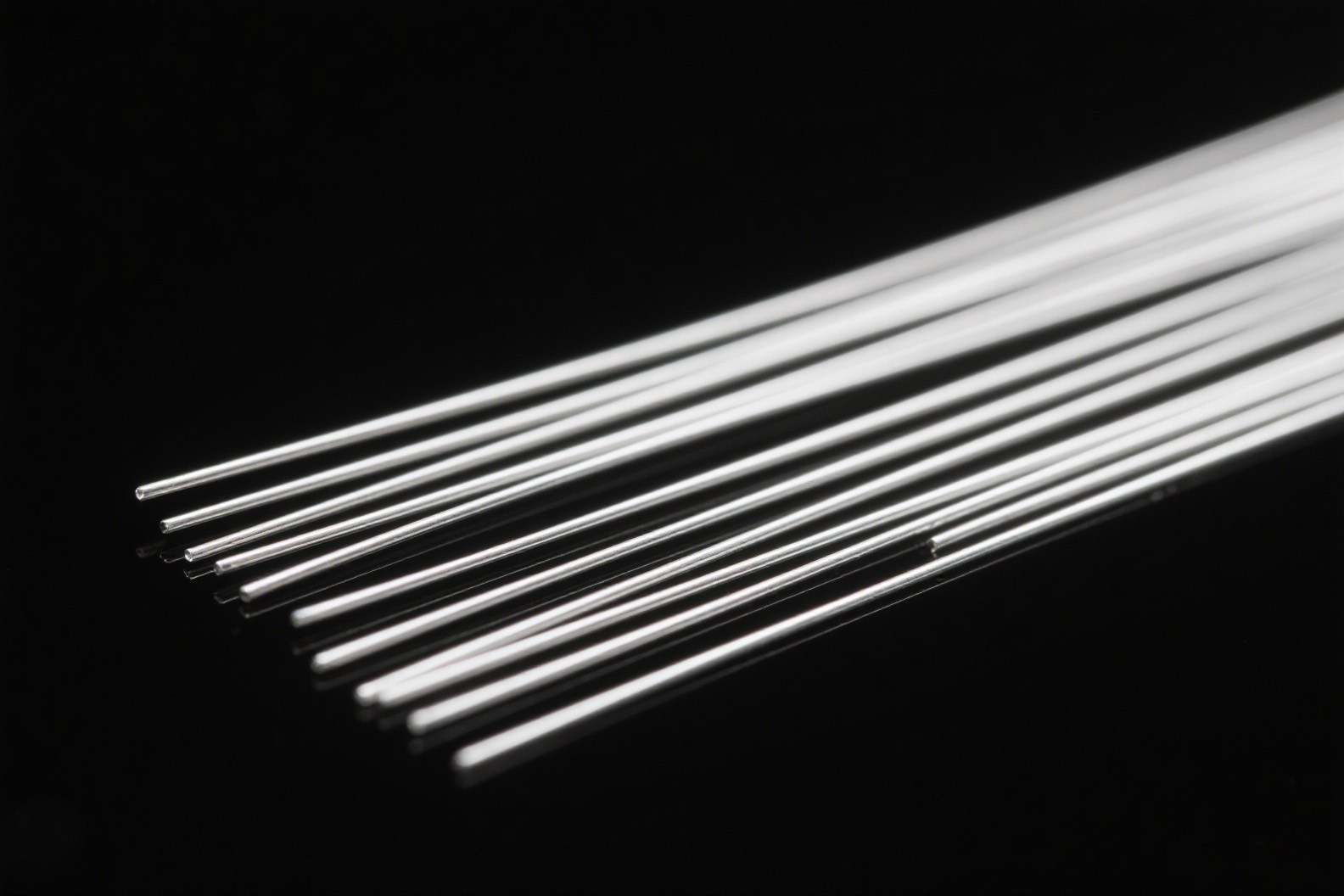

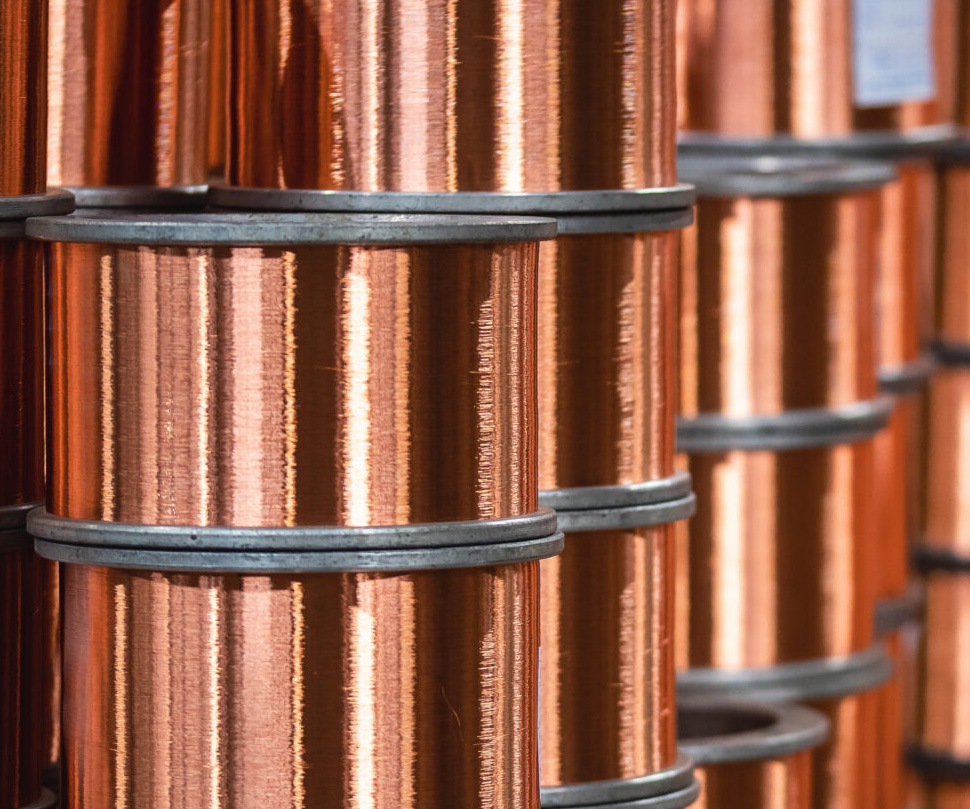

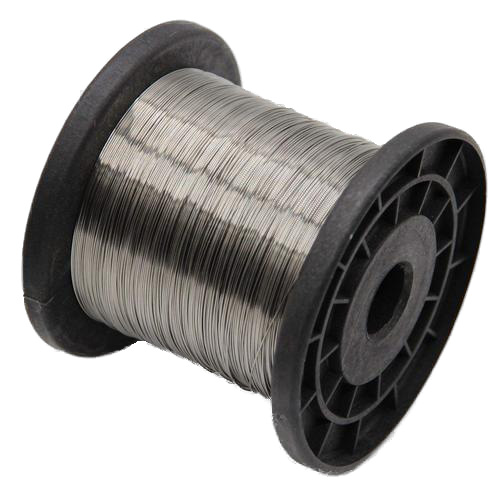

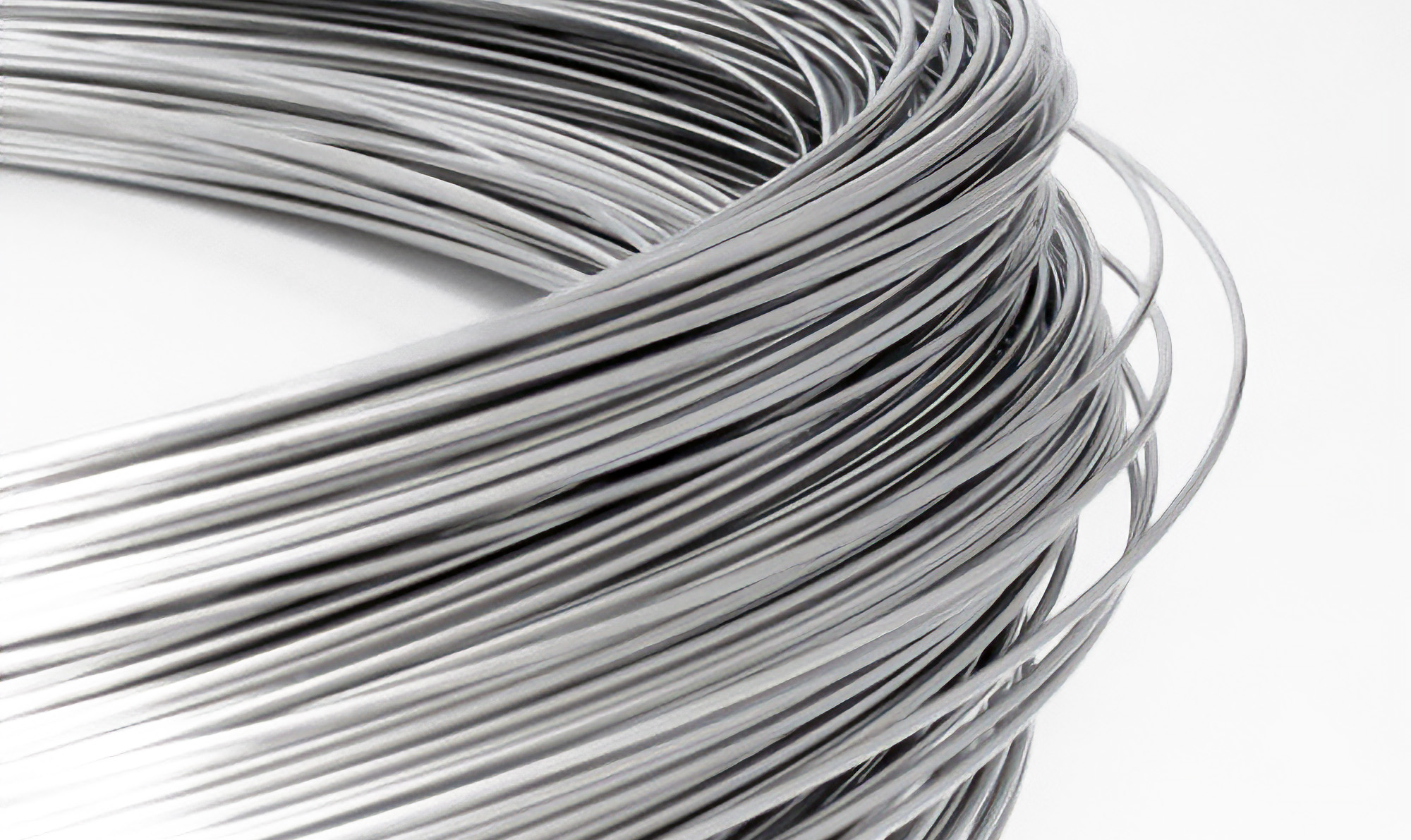

主要应用于：极微细线、金属拉丝线、金刚线、钨丝、光纤、尼龙线、漆包线等。
测量原理

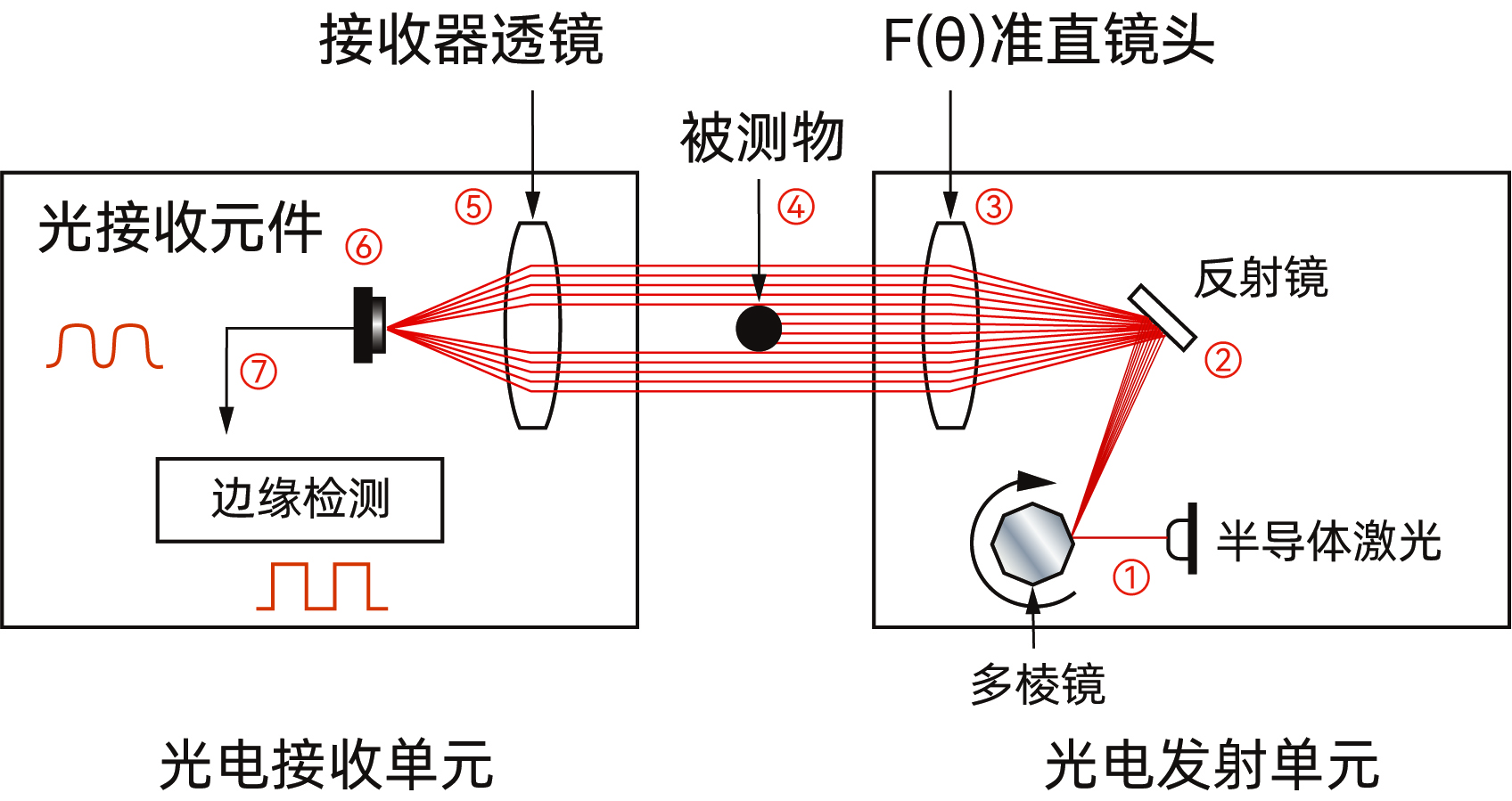

激光扫描测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号

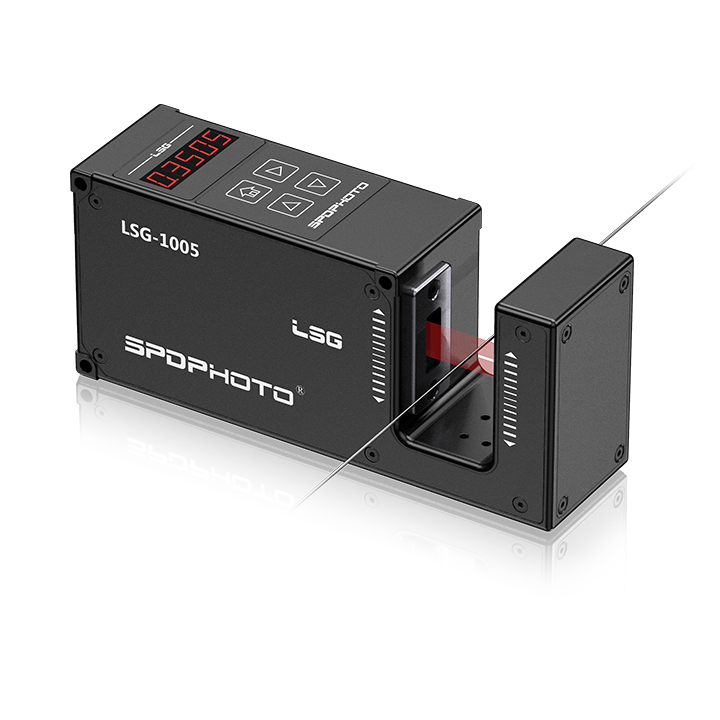

LSG-3000-1005
经过市场验证的多丝生产线测量方案。采用激光扫描原理，同时检测高达32条生产线，测量头体积小巧。
| 适用线径范围 | 0.015mm - 3mm |
|---|---|
| 测量精度 | ±0.3μm±0.01%D |
| 重复精度 | ±0.1μm±0.005%D |
| 尺寸参数 | 控制器:482x176x362.5(mm)测量头:160x70x44.5(mm) |
LSG-3000-100D
经过市场验证的多丝生产线测量方案。采用激光扫描原理，同时检测高达32条生产线，测量头体积小巧。
| 适用线径范围 | 0.015mm - 0.8mm |
|---|---|
| 测量精度 | ±0.3μm±0.01%D |
| 重复精度 | ±0.1μm±0.005%D |
| 尺寸参数 | 控制器:482x176x362.5(mm)测量头:148x94x33(mm) |
测量模式
外径测量
技术参数
| 产品型号 | LSG-3000-1005 |
|---|---|
| 测量头型号 | LSG-1005 |
| 检测轴数 | 1轴 |
| 适用测量范围 | 0.015-3mm |
| 最小分辨率 | 0.0001mm |
| 测量精度 | ±0.3μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D |
| 采样频率 | 800Hz |
| 报警输出 | 24V，1A(触点负载) |
| PI控制 | 选配 |
| 通讯输出 | RS-485/MODBUS RTU协议 |
| 供电电源 | AC 220V |
| 测头尺寸 | 控制器：482x176x362.5(mm)测量头：160x70x44.5(mm) |
产品详情

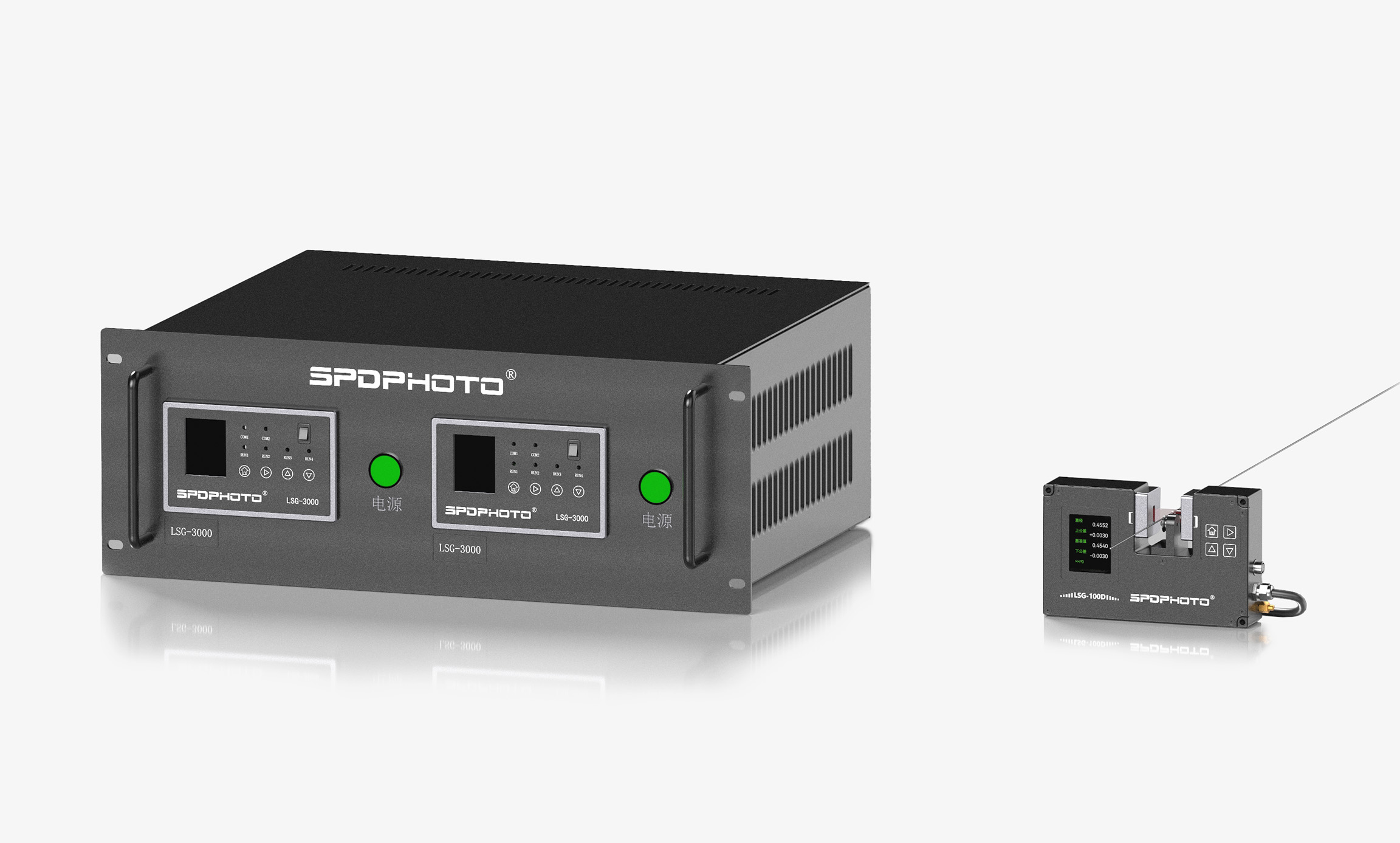

LSG-3000多头集成激光测控系统是一款高性价比的在线外径检测系统，能够同时驱动多达48套外径测量头。这一系统采用高速DSP处理技术，能同时完成数据采集、计算和通讯传输，确保每一个测量头提供极高的检测精准度和可靠性。
此外，系统配备2路独立的PI控制信号输出，能够快速响应尺寸偏差并消除误差，从而实现更精确和稳定的直径控制。可实现高精度和稳定的实时调整，减少了对人工调整的依赖和误差，提高生产效率和产品质量。
此外，系统配备2路独立的PI控制信号输出，能够快速响应尺寸偏差并消除误差，从而实现更精确和稳定的直径控制。可实现高精度和稳定的实时调整，减少了对人工调整的依赖和误差，提高生产效率和产品质量。

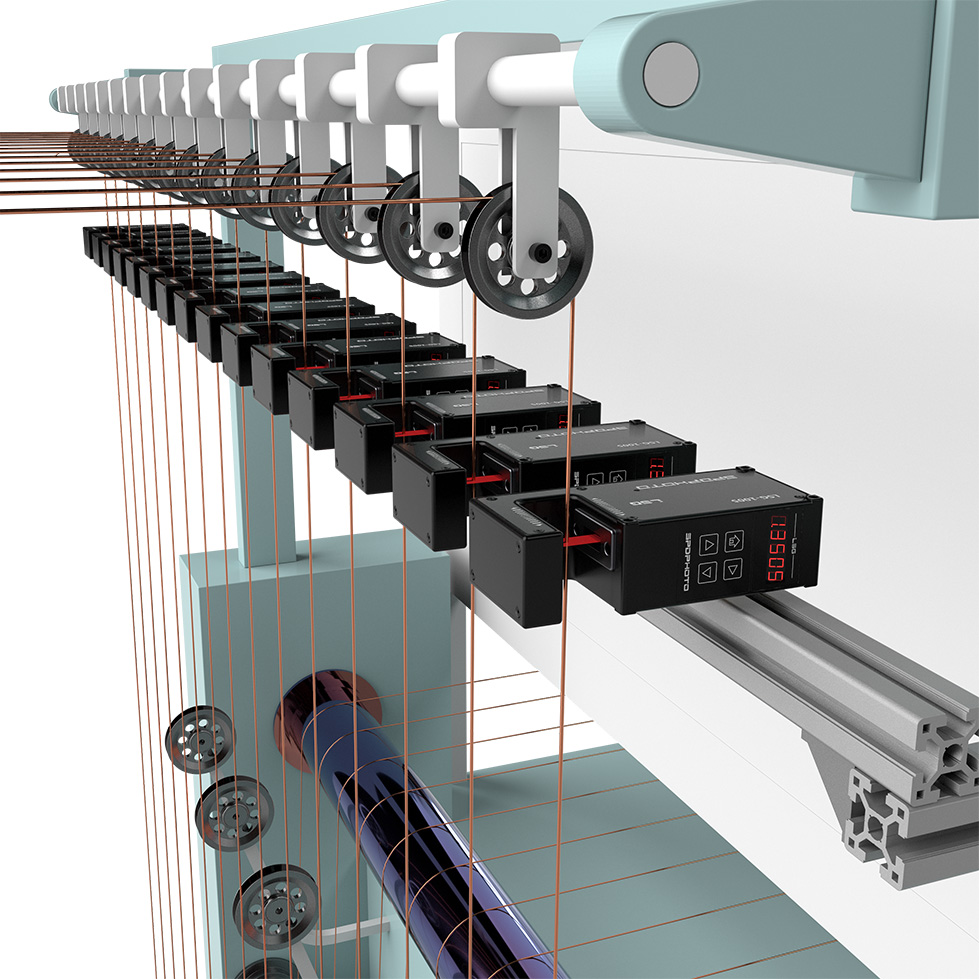

LSG-3000的测量头体积小巧，安装和维护非常方便，适用于各种生产现场。无论是在狭窄的空间，还是在需要频繁调整的生产线上，都能轻松胜任。

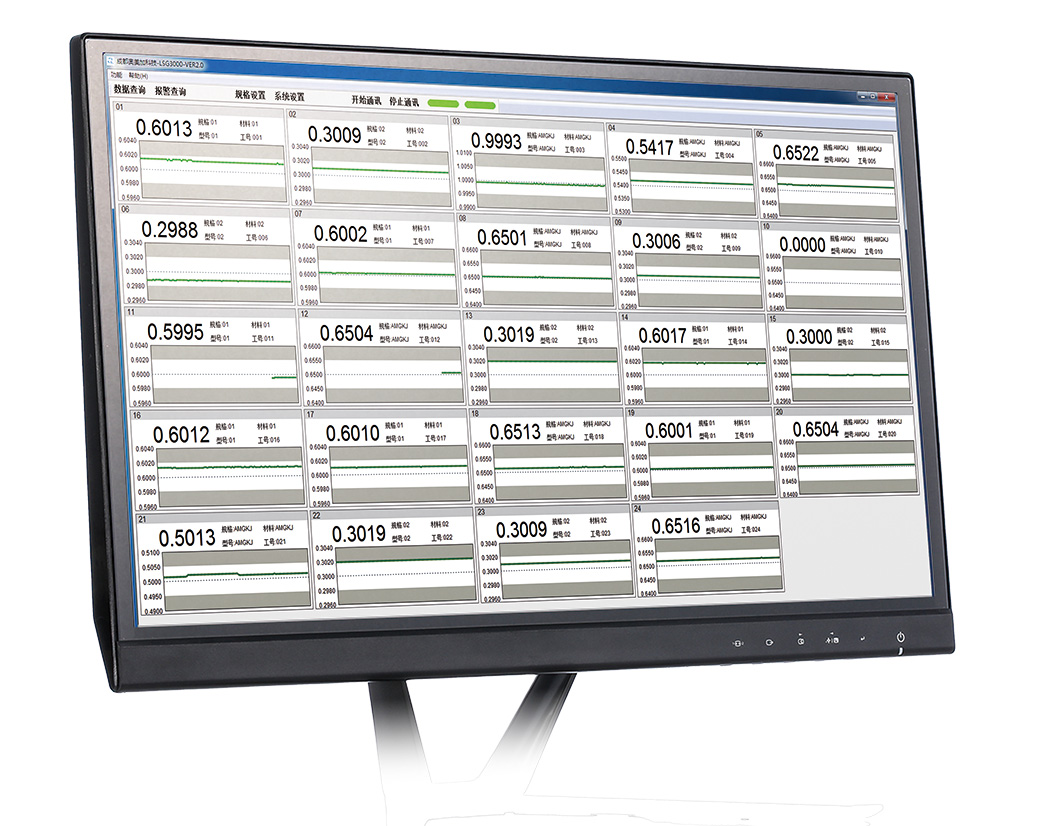

LSG-3000配套专业数据处理软件，提供实时数据曲线显示，具备单独报警功能。数据可以导出、便于直观查看。此外，系统支持随时打印多个检测传感器的测量数据，确保记录保存和备份。
