规格参数
产品概述
LIG系列测量设备采用了菲涅尔衍射原理，基于激光通过被测物边缘产生的衍射现象，通过高敏传感器解析特征衍射图谱，建立精确的几何尺寸数学模型，实现微米级测量精度。同时采用复合波长激光矩阵（含可见光与近红外波段），配合自适应滤波算法，在复杂工业环境中保持＞99%的信噪比，确保连续测量的稳定性，特别适合在复杂工业环境下使用。
无论是金属、塑料、玻璃还是其他复合材料，LIG系列激光测径仪都能在不接触的情况下进行精确测量。

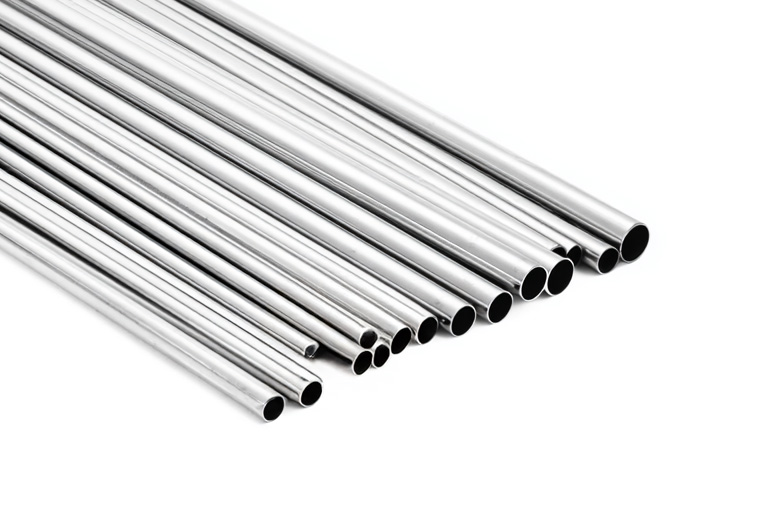

主要应用于：电线电缆、电子通讯线缆、光纤通讯线缆、漆包线缆、医疗线材、各种管材的外径测量。
测量原理

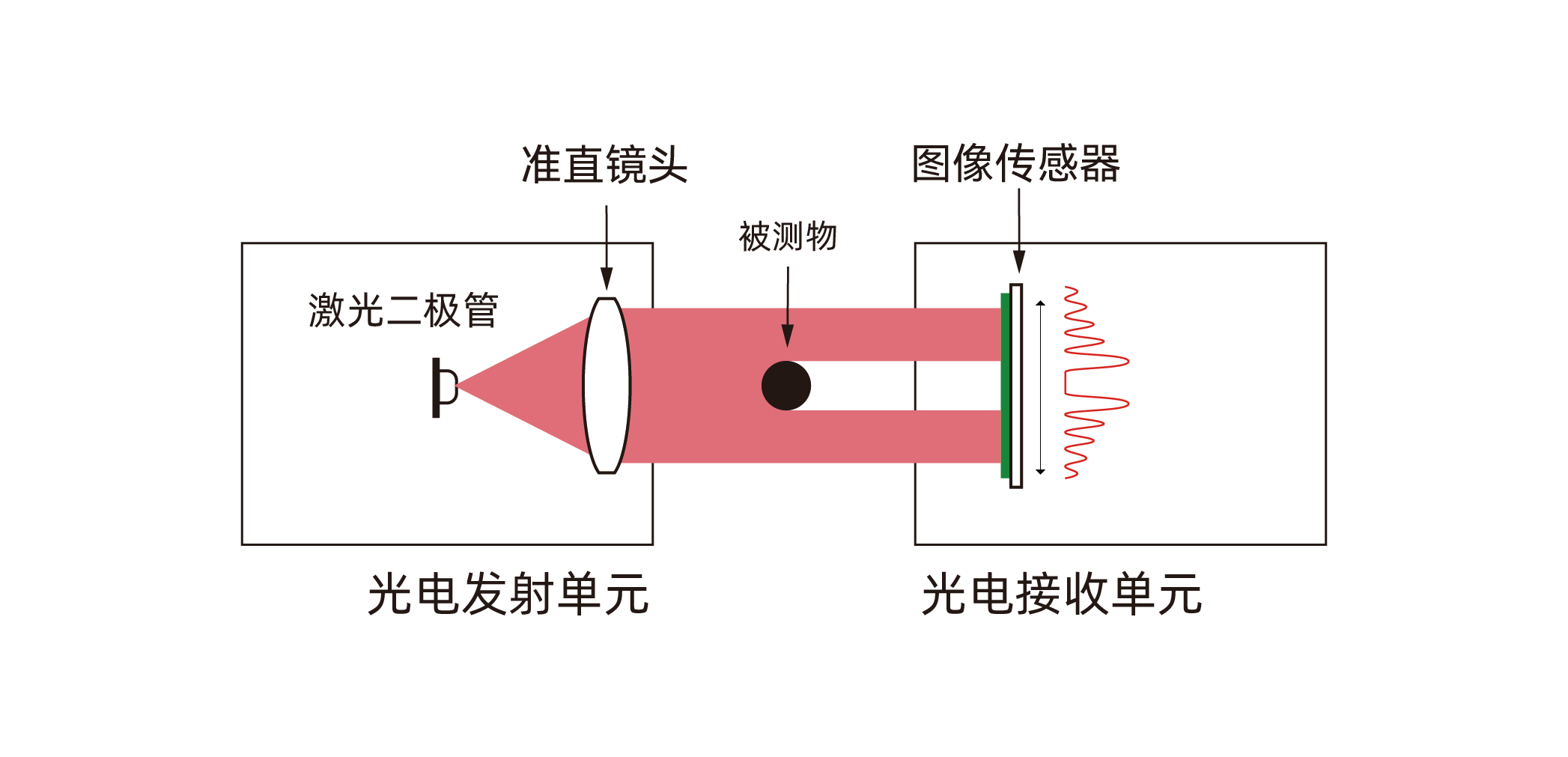

菲涅尔衍射外径检测原理
激光二极管发出红色激光。经过镜头，将光线平行发射出，通过被测物，被测物使光产生阴影通将被测物阴影投射进 CCD 图像传感器，在线性的 CCD 中形成准确的被测物影子图像。通过数字边缘检测处理器，处理计算，得出测量尺寸。
产品型号

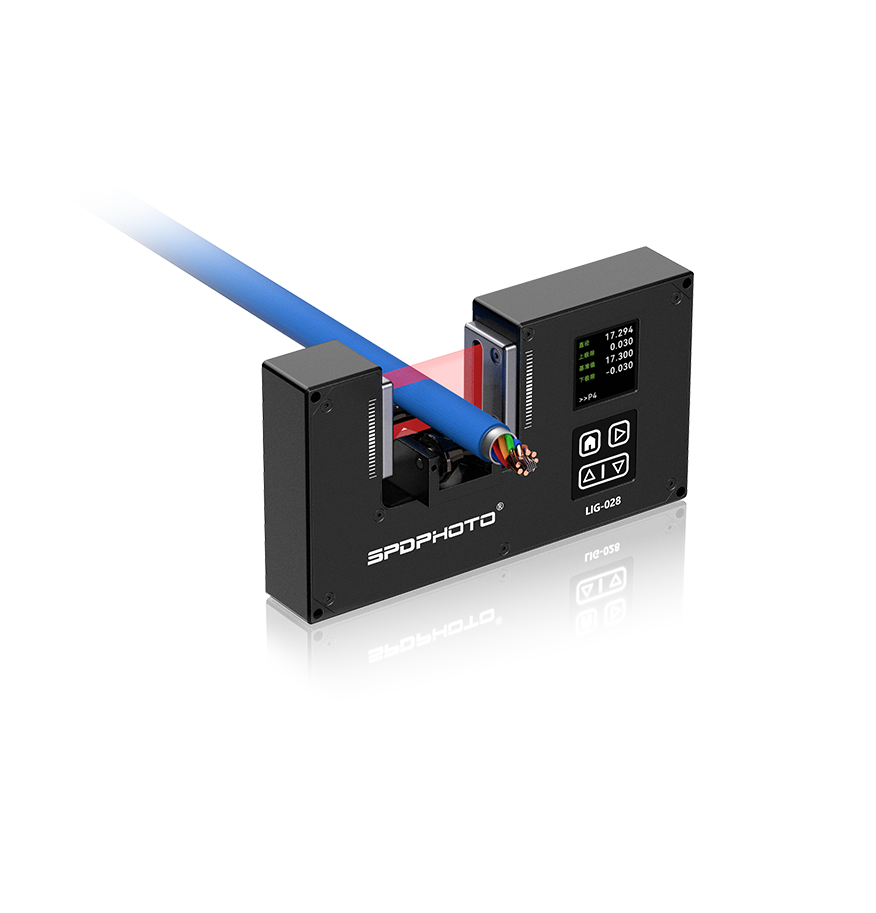

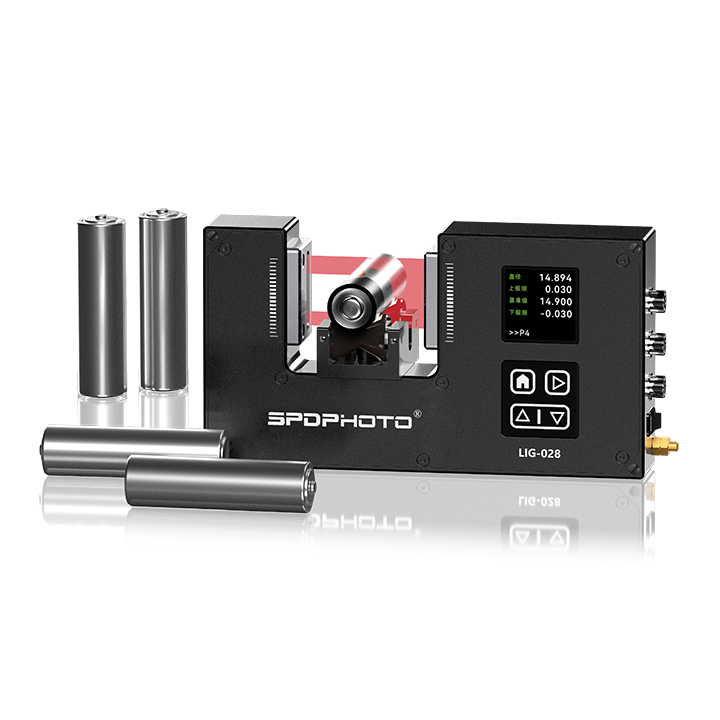

LIG-028
采用菲涅尔衍射原理与多频谱激光技术，实现各材料外径无损精确测量，具备小型化、易用性、环境适应性强和低维护成本的优点。
| 适用线径范围 | 0.4mm - 20mm |
|---|---|
| 测量精度 | ＜10μm |
| 重复精度 | ±2μm |

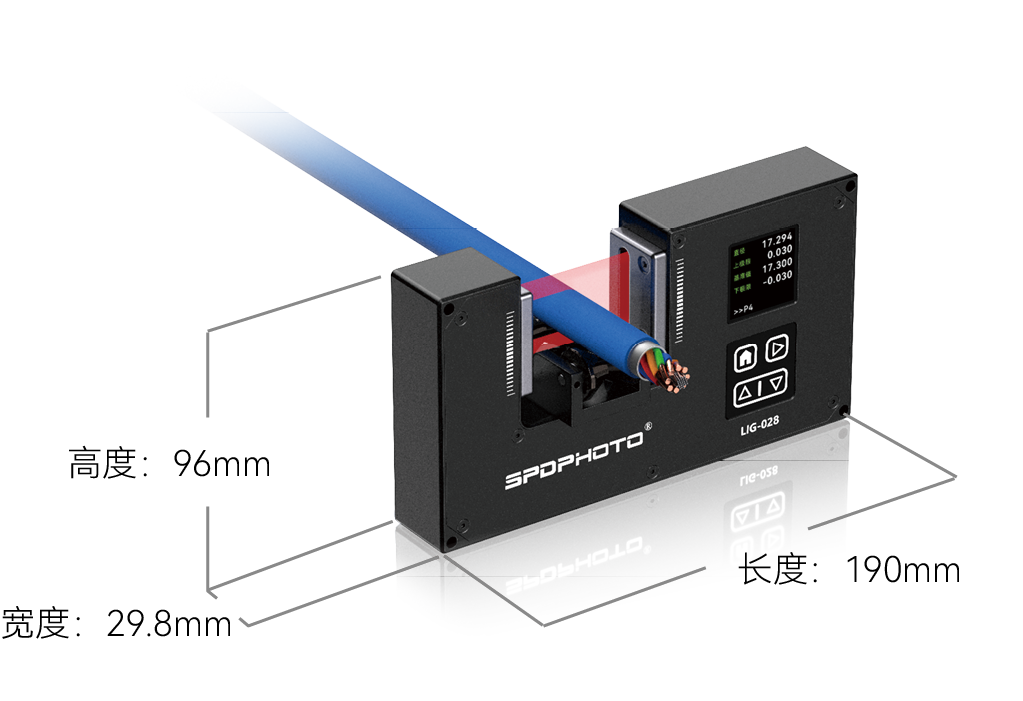

| 尺寸参数 | 190x96x29.8(mm) |

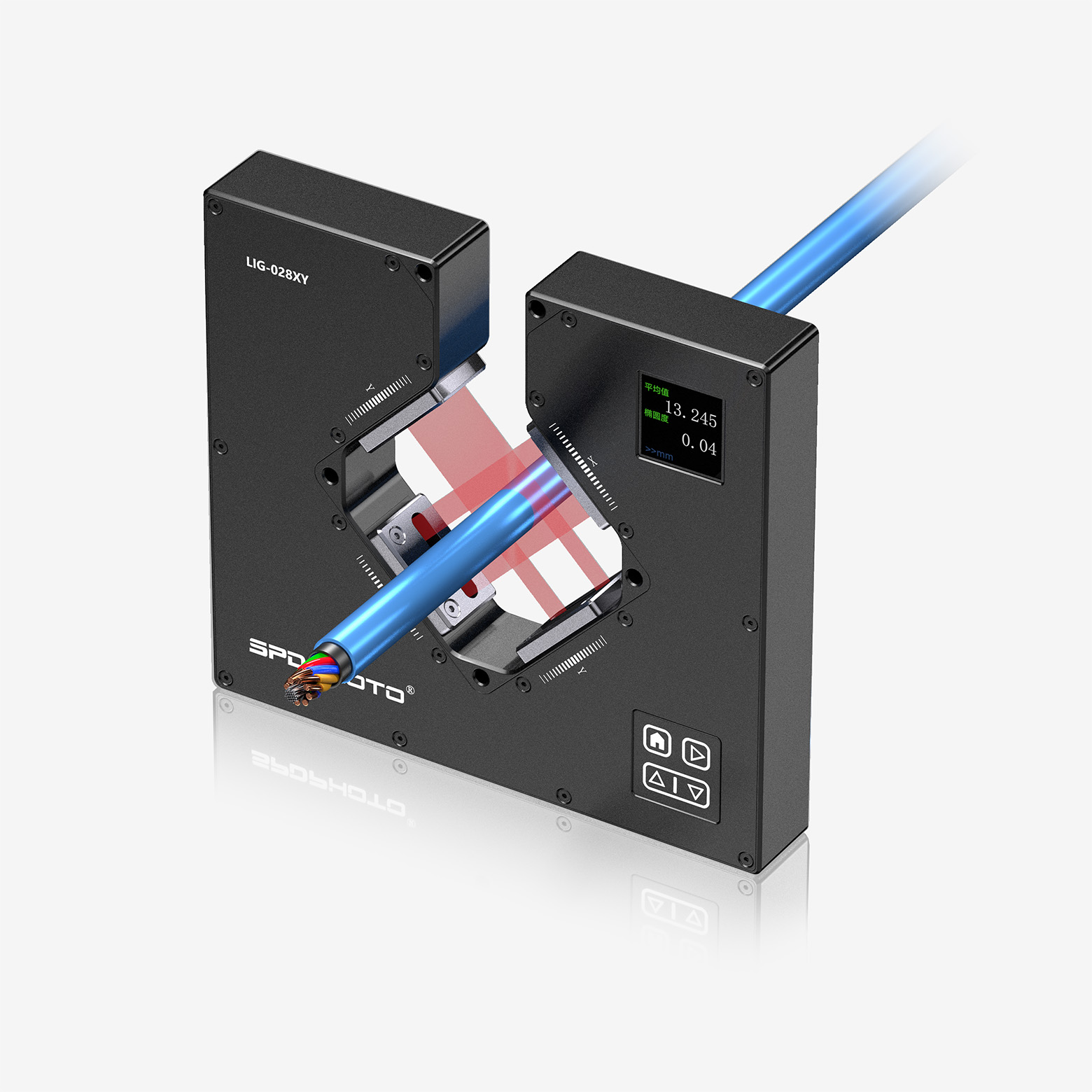

LIG-028XY
采用菲涅尔衍射原理，双轴检测数据采集更全面。具备小型化、易用性、环境适应性强和低维护成本的优点。
| 适用线径范围 | 0.4mm - 20mm |
|---|---|
| 测量精度 | ＜10μm |
| 重复精度 | ±2μm |
| 尺寸参数 | 208x190x35(mm) |
测量模式
外径测量平均外径测量椭圆度检测技术参数
| 产品型号 | LIG-028 |
|---|---|
| 采样轴数 | 1轴 |
| 测量范围 | 0.4-20 mm |
| 最小分辨率 | 1μm |
| 测量精度 | ＜10μm |
| 重复精度 | ±2μm |
| 报警输出 | 24V，1A(触点负载) |
| 通讯输出 | RS-485接口/Modbus RTU 协议、LAN接口/Modbus TCP协议 |
| PI控制 | 选配 |
| 供电电源 | DC 24V， 2A |
| 测头尺寸 | 190×96×29.8(mm) |
技术特性

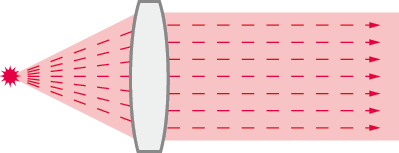

高准直性光源
高级定制光源，全新设计的光学系统，保证采样的准确性、稳定性。

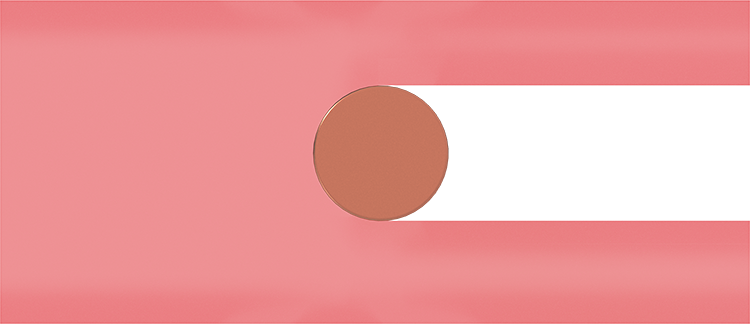

精确边缘检测
特定优化的边缘算法，精准检测到被测物边缘。

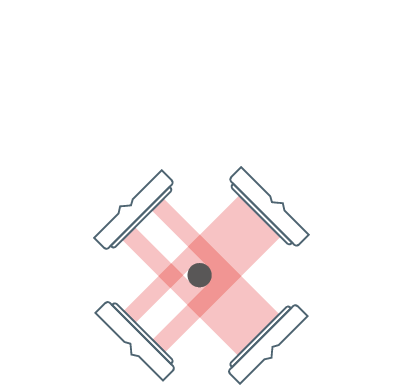

双轴采样
采样更全面，结果更准确。可以进行圆线的圆度检测，扁平线的宽度和厚度检测

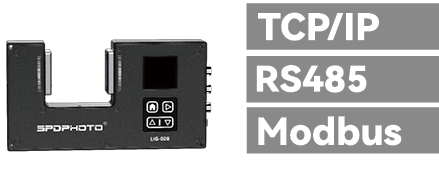

联机通讯
标准通讯协议，安全、稳定、可靠
使用DSP高速芯片
高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。
长时间稳定运行
定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。长久使用后仍然保持很好的性能和准确度
产品详情
无论是集成到生产线上进行实时在线监测，还是在实验室环境中作为独立的离线检测工具，LIG系列都能提供卓越的表现。其灵活性和适应性使之成为多种应用场景下的理想选择。
在线实时监控
离线外径检测
LIG系列的紧凑设计有效解决了传统测量设备因体积庞大而带来的空间限制问题，使其在有限的空间内也能发挥出最大的效能，满足了不同用户对于空间和环境的特殊要求。
菲涅尔衍射原理的固有特性，使得测量结果不受环境因素（如温度、湿度）的影响，具有很高的稳定性和可靠性。采用复合波长激光矩阵，配合自适应滤波算法，在复杂工业环境中保持＞99% 的信噪比，确保连续测量的稳定性。这在长时间连续运行的生产线上尤为重要，能够确保持续稳定的测量性能。
