规格参数
产品概述
LSG-5000 系列采用高配合度夹持工装，不对所夹持的线材造成过大张力使其外径产生细微变化 ;通过高速马达扫描，360 度旋转夹持线材，使其在 2-3 秒通过 100 多点定位旋转测量，实时显示线材的外径的平均值、椭圆度、最大值、最小值；测量精度高，操作简单、高效。 可配备自动旋转装置，消除人为误差。

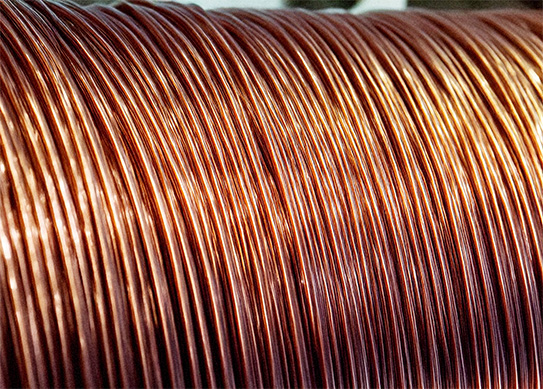

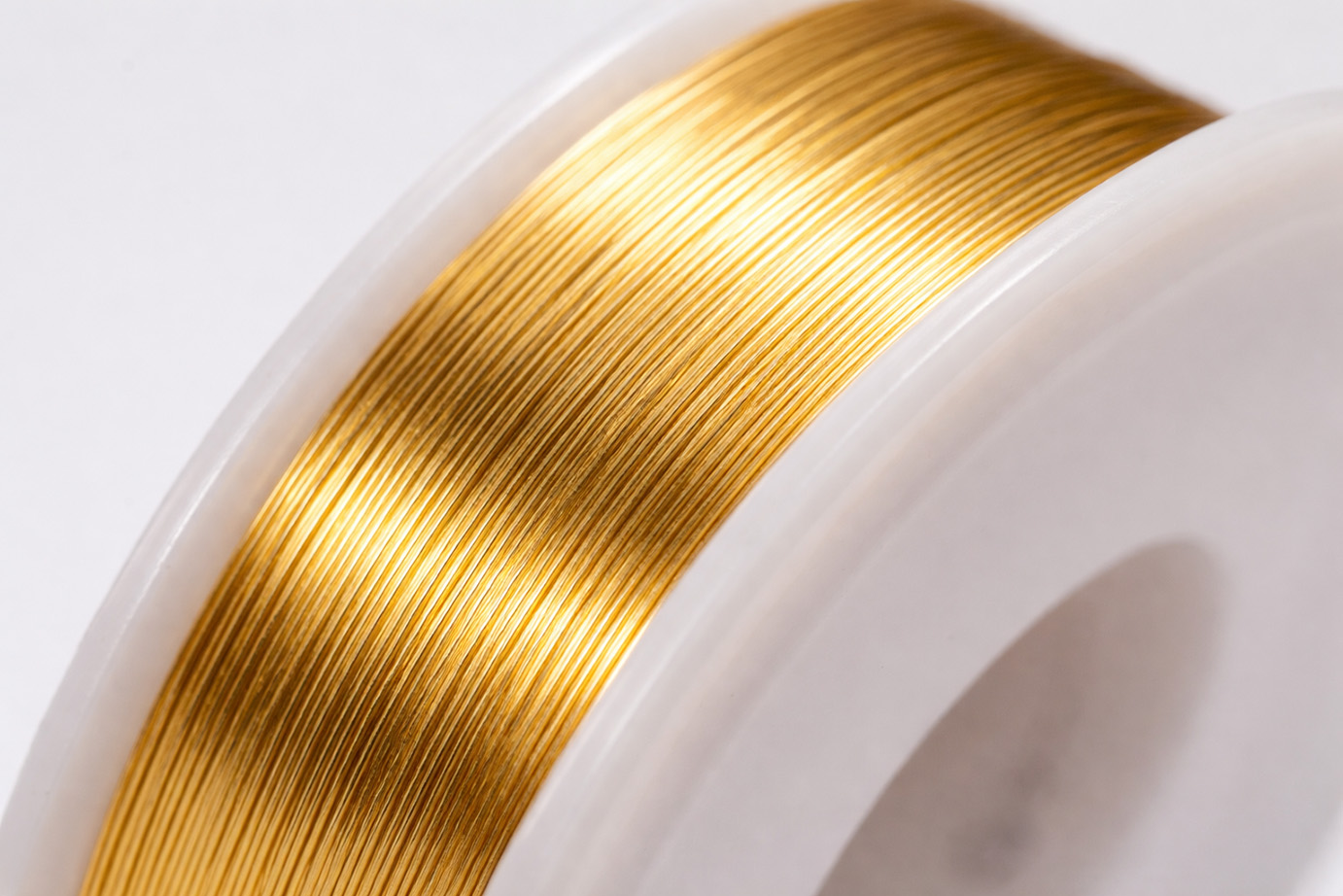

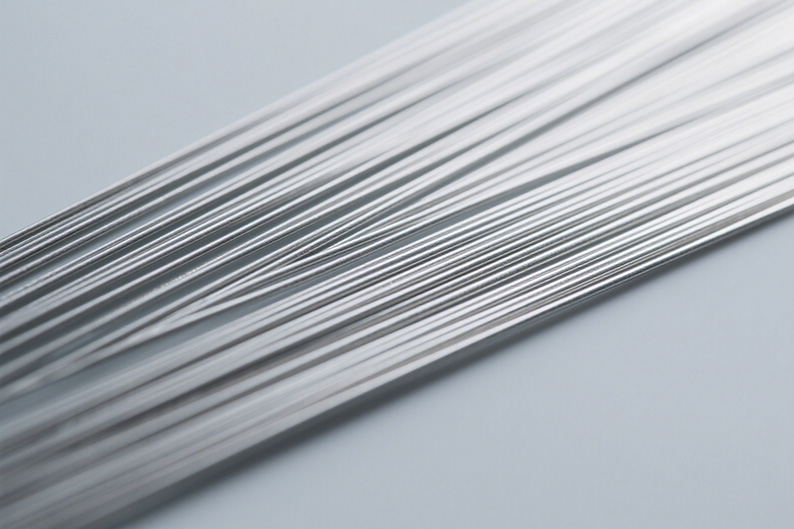

主要应用于：极微细线、金属拉丝线、金刚丝母线、高精度细线、钨丝、漆包线等。
测量原理
激光测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号
LSG-5000A

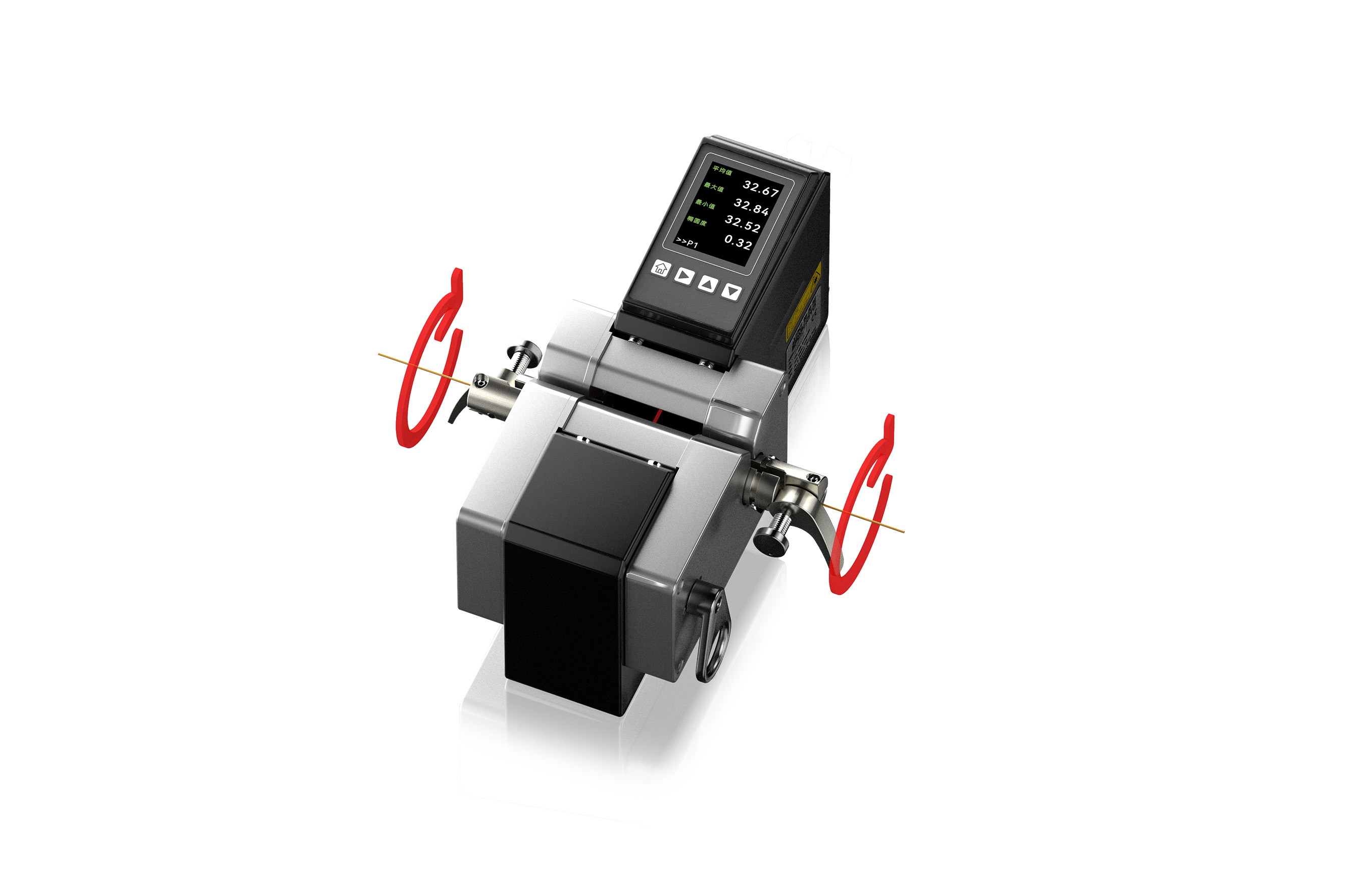

手动式旋转测量线材椭圆度，超高精度适用于高精度实验室内测量。
| 适用线径范围 | 0.015mm - 0.8mm(根据工装可定制) |
|---|---|
| 测量精度 | ±0.1μm±0.01%D |
| 重复精度 | ±0.05μm±0.005%D |

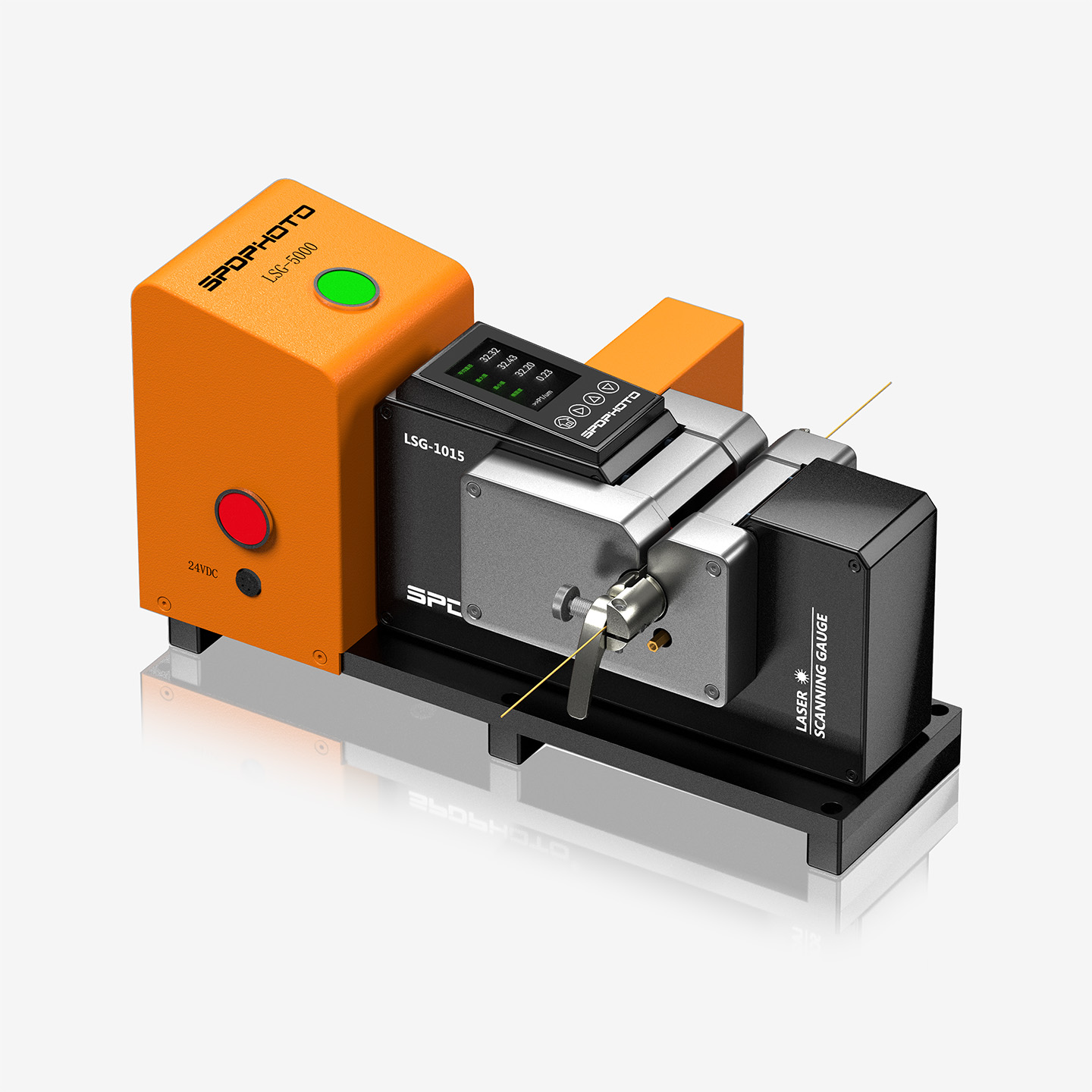

LSG-5000
自动一键测量被测物椭圆度，配备高精度自动旋转平台，自动采集分析测量数据。
| 适用线径范围 | 0.015mm - 0.8mm(根据工装可定制) |
|---|---|
| 测量精度 | ±0.1μm±0.01%D |
| 重复精度 | ±0.05μm±0.005%D |
测量模式
外径测量360°椭圆度检测技术参数
| 产品型号 | LSG-5000A(手动旋转) |
|---|---|
| 检测轴数 | 360° |
| 适用测量范围 | |
| 最小分辨率 | 0.00001mm |
| 测量精度 | ±0.1μm±0.01%*D |
| 重复精度 | ±0.03μm±0.005%*D |
| 采样频率 | 800Hz |
| 报警输出 | 24V，1A(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 |
| 供电电源 | DC24V 5A |
| 测头尺寸 | 310x209x161(mm) |
产品详情
LSG-5000系列采用高配合度夹持工装，确保在不对线材造成过大张力的情况下进行测量，从而避免因外力导致的外径细微变化，保证了测量结果的准确性。
优化的光学系统设计
采用先进的光学非球面加工技术
使用激光扫描技术，实现外径精确测量
专用测量算法，保证仪器长期使用数据无漂移
自动校准，操作人性化
配备高精度自动旋转平台，自动采集分析测量数据
可选配PC数据分析软件系统，方便数据的保存和统计
采用先进的光学非球面加工技术
使用激光扫描技术，实现外径精确测量
专用测量算法，保证仪器长期使用数据无漂移
自动校准，操作人性化
配备高精度自动旋转平台，自动采集分析测量数据
可选配PC数据分析软件系统，方便数据的保存和统计

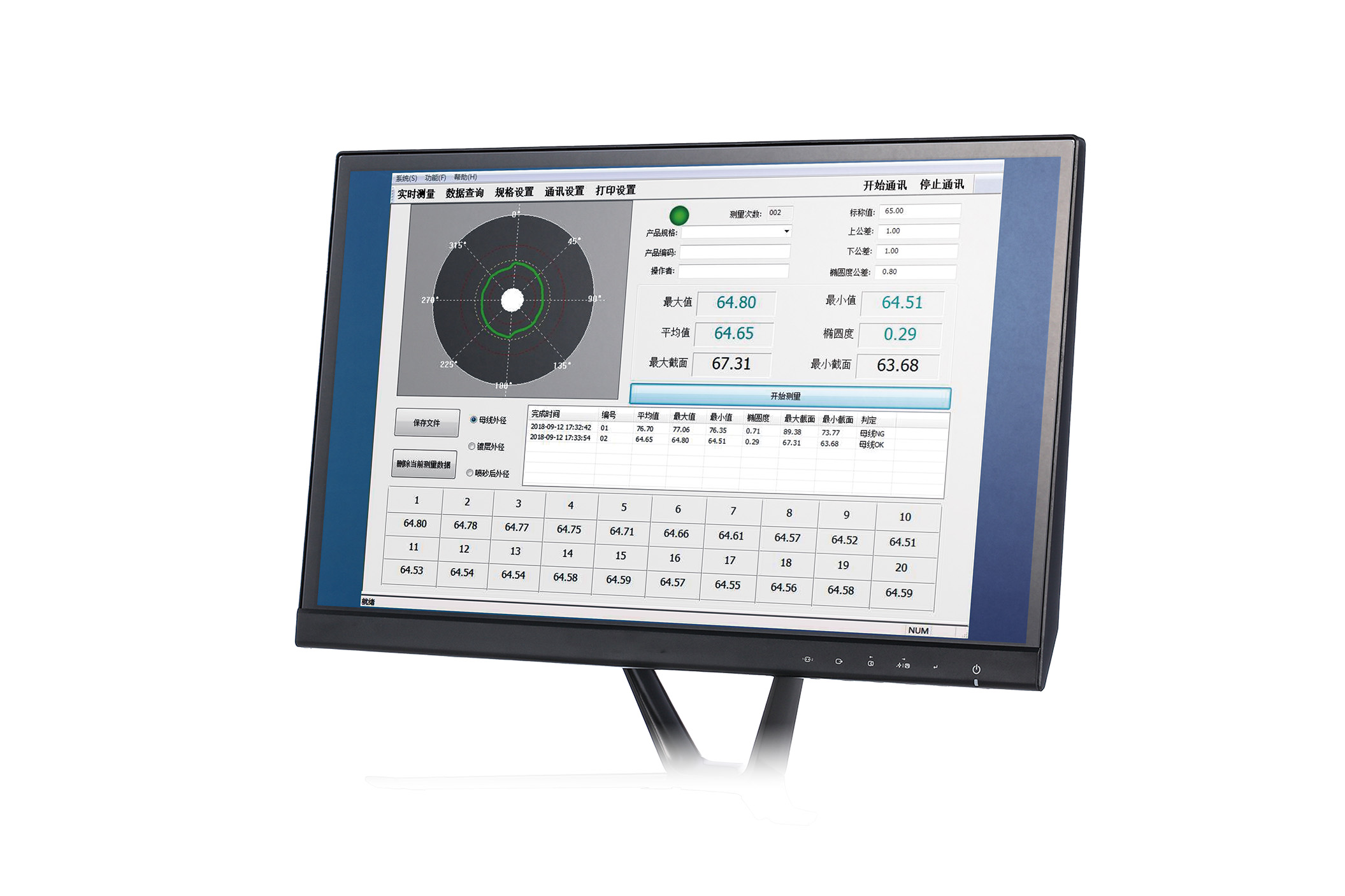

定制软件支持圆周数据的自动采集，自动生成目标截面轮廓图像，并存储当前测量数据的各种参数以供分析。
此外，历史数据查询功能允许用户访问以往的测量记录，生成详尽的报告，为生产线优化提供有力支持。
