规格参数
产品概述
压针孔粒子缺陷检测系统，该系统是由HV系列高压针孔检测专用系统和LN系列微细线粒子缺陷检测仪组成，可同时进行高压针孔检测和微细线粒子缺陷检测。
该系统就能通过两种原理同时在线非接触检测目标物的表面缺陷和高压针孔。
针孔检测是通过计算机控制高压单元，产生对应的直流高压并施加到高压轮上。当有缺陷的漆包线通过高压轮时，就会击穿绝缘层产生漏电流信号。
测量原理
凹凸粒子缺陷检测原理

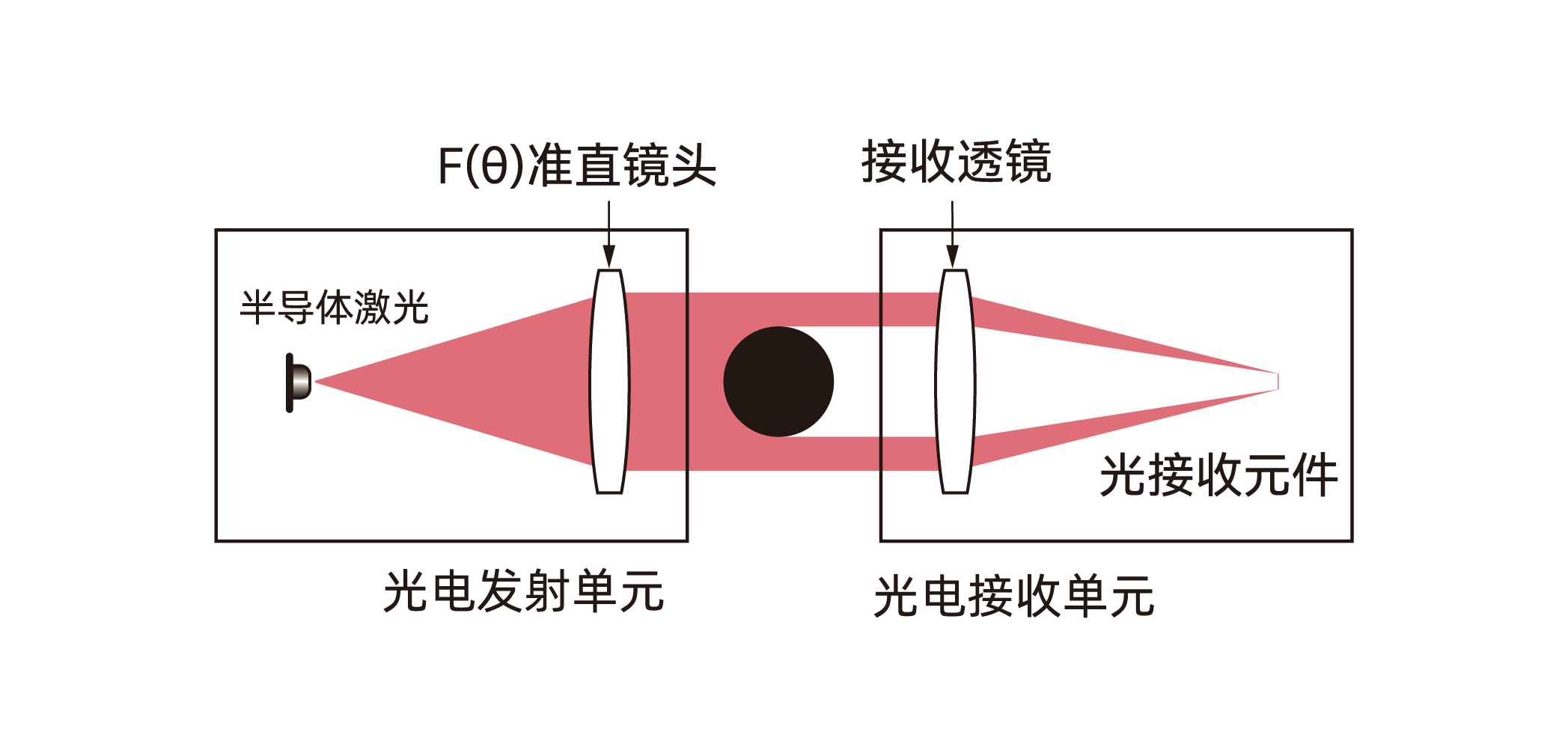

其技术原理是采用高准直性平行光幕测量：红外LED发出光源，通过光学透镜转换为平行光并通过测试区。当被测物进入测试区时，会遮挡部分平行光，并通过聚焦镜在光电接收元件上转换成电平信号。通过分析感光元件电压差异，判断被测物上是否存在粒子缺陷。
产品型号

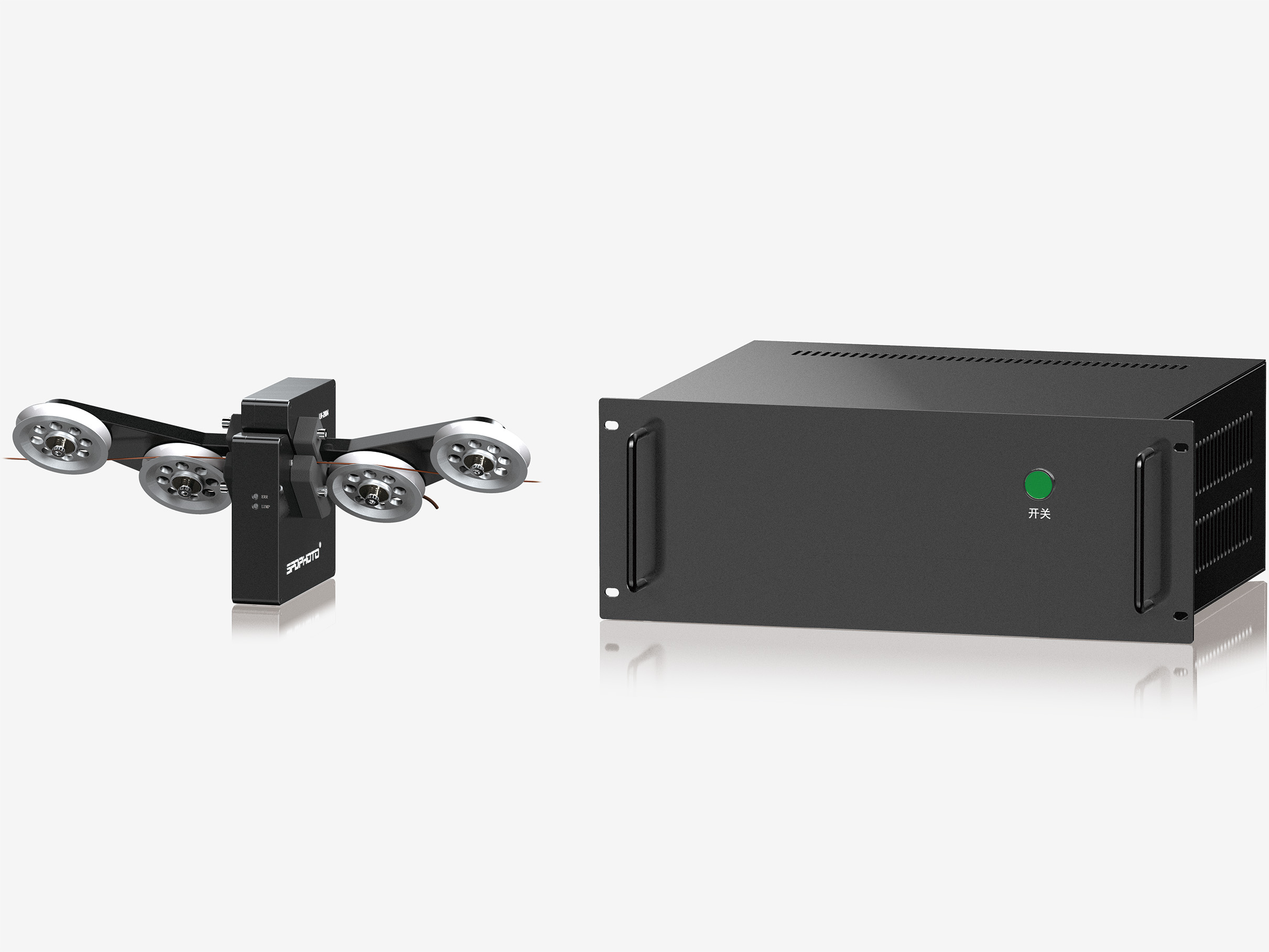

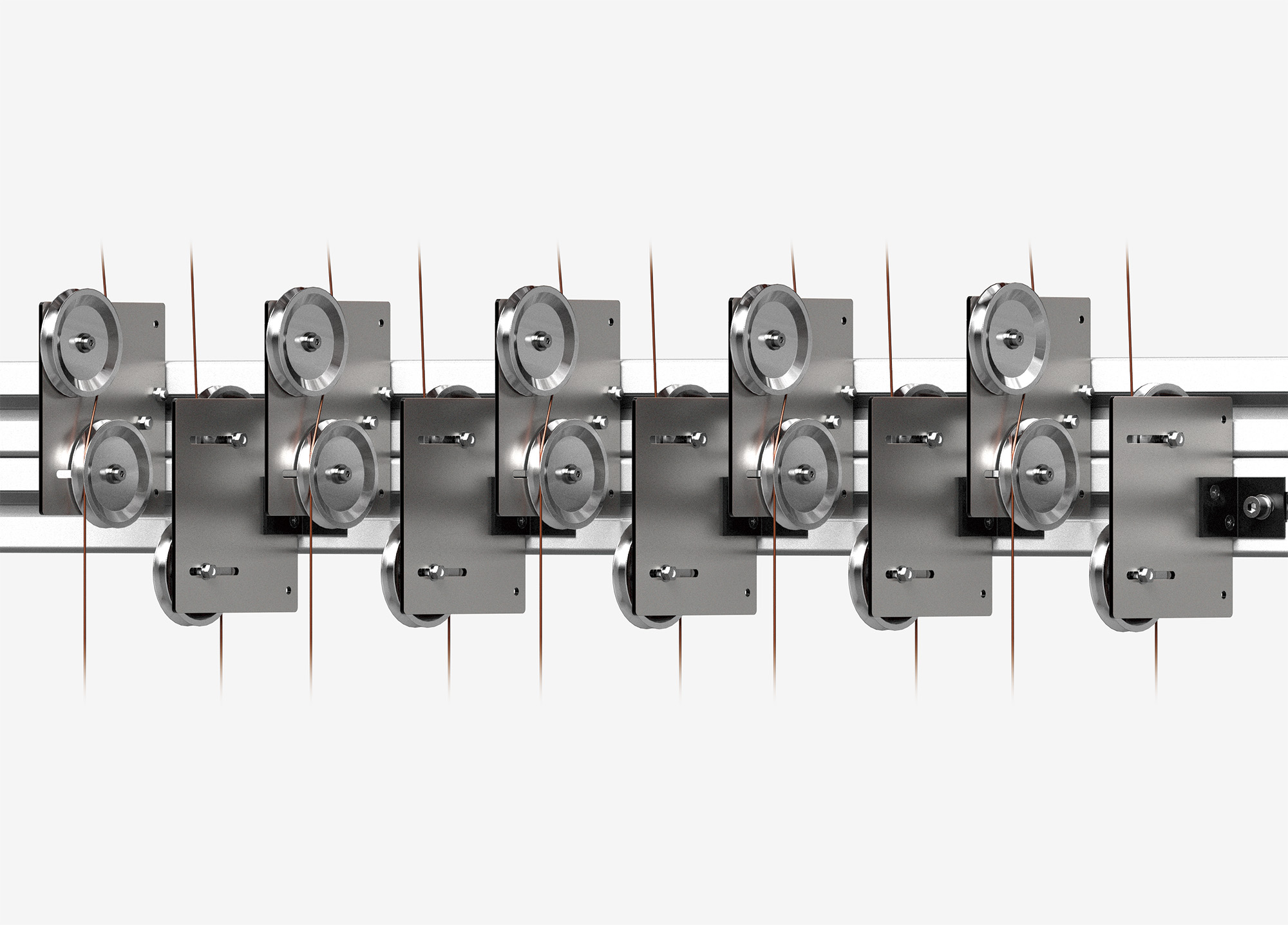

HV-1000高压针孔检测系统
HV-1000是一款高压检测系统，该系统可以产生200V-3000V任意高压，可以针对不同规格的线设置不同的高压。
| 适用线径范围 | 0.02-1mm |
|---|---|
| 适用线速度 | 5 - 1500m/min |
| 高压范围 200V - 3000V | |

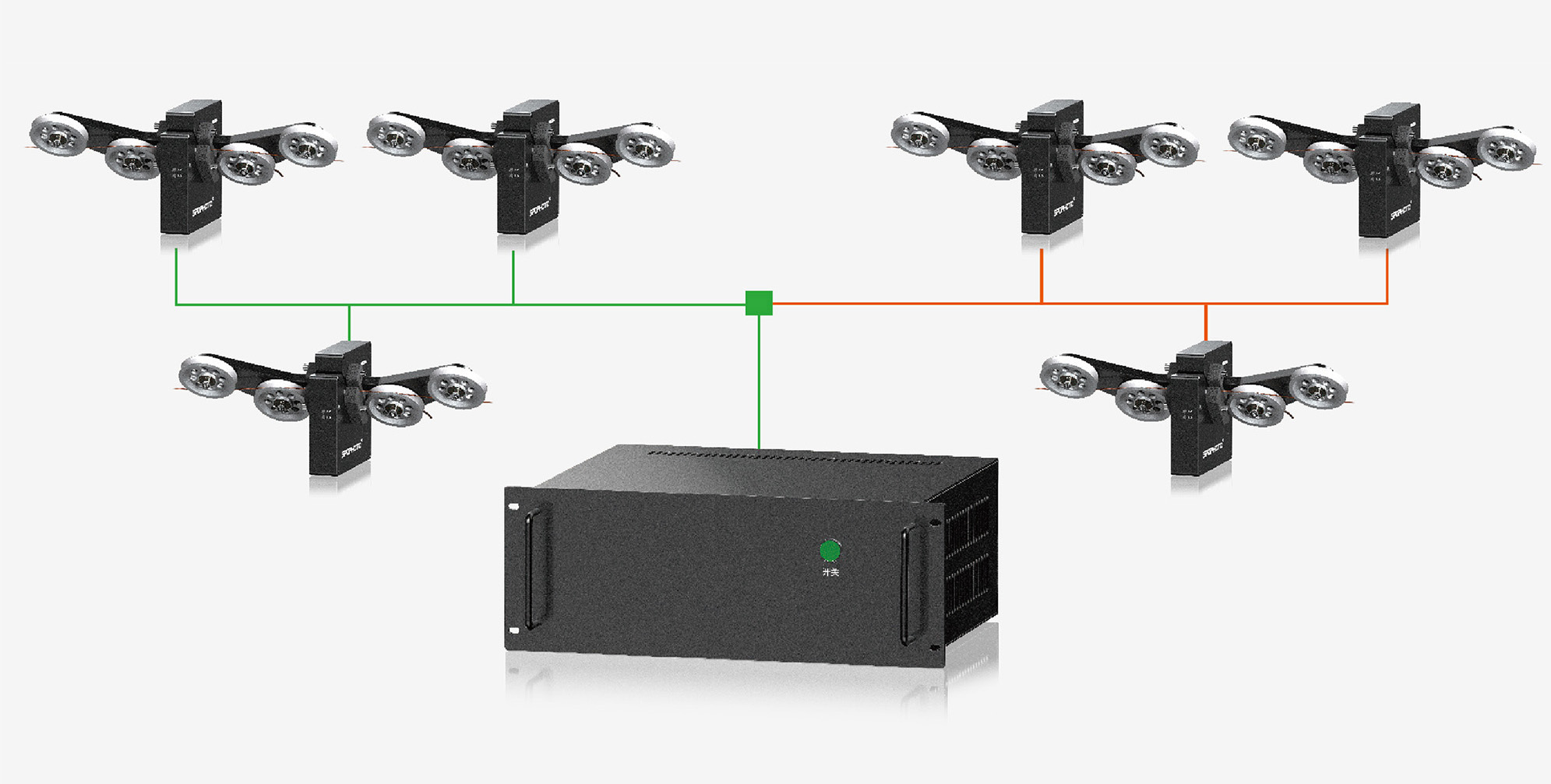

LNV-1000高压针孔粒子缺陷检测系统
集漆包线表面凹凸缺陷检测和高压针孔检测于一体的检测系统，多生产线同时检测优选方案。
| 适用线径范围 | 0.02-1mm |
|---|---|
| 适用线速度 | 5 - 1500m/min |
| 凹凸设定范围 | 0.003 - 0.120mm |
| 高压设定范围 | 200V - 3000V |
测量模式

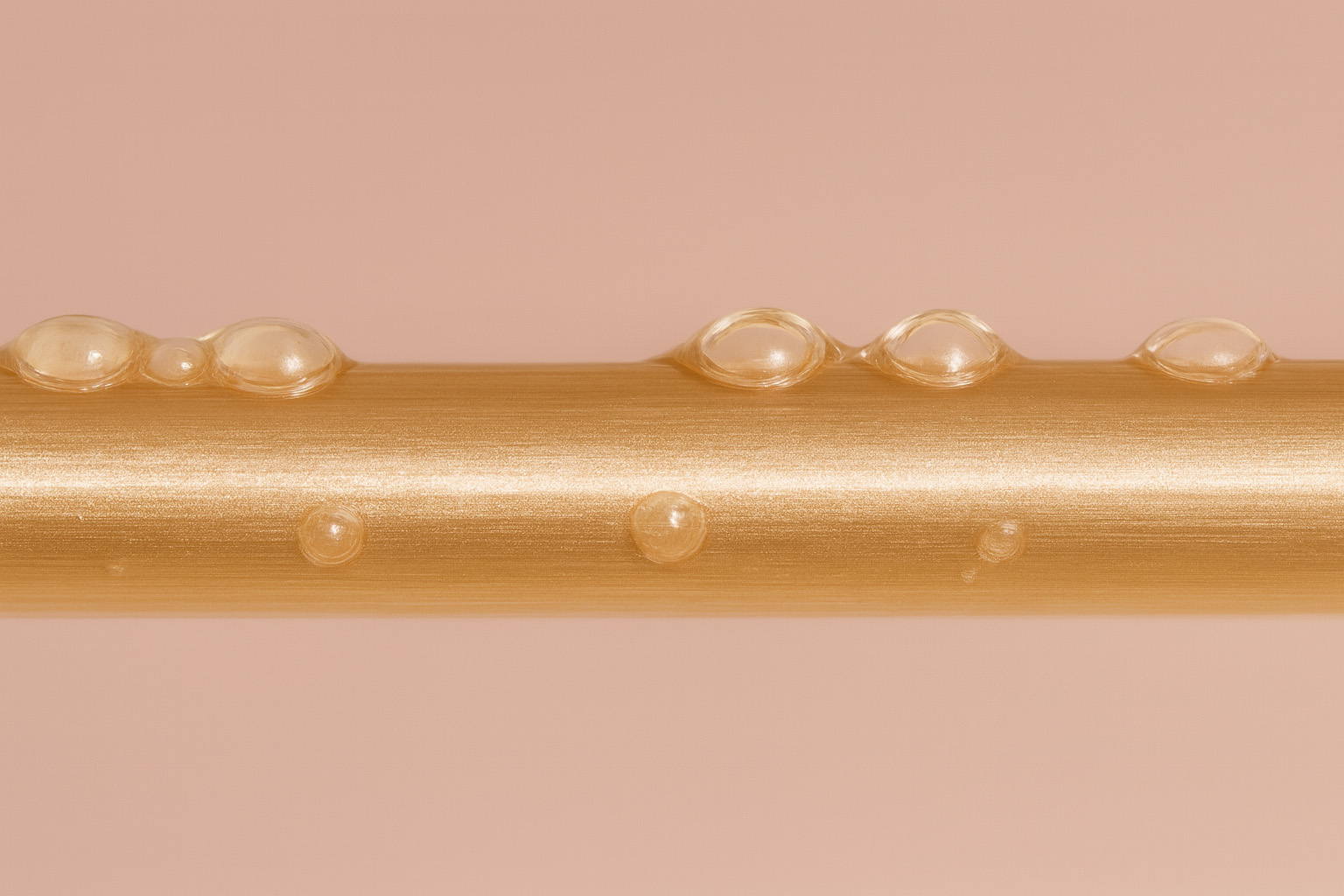

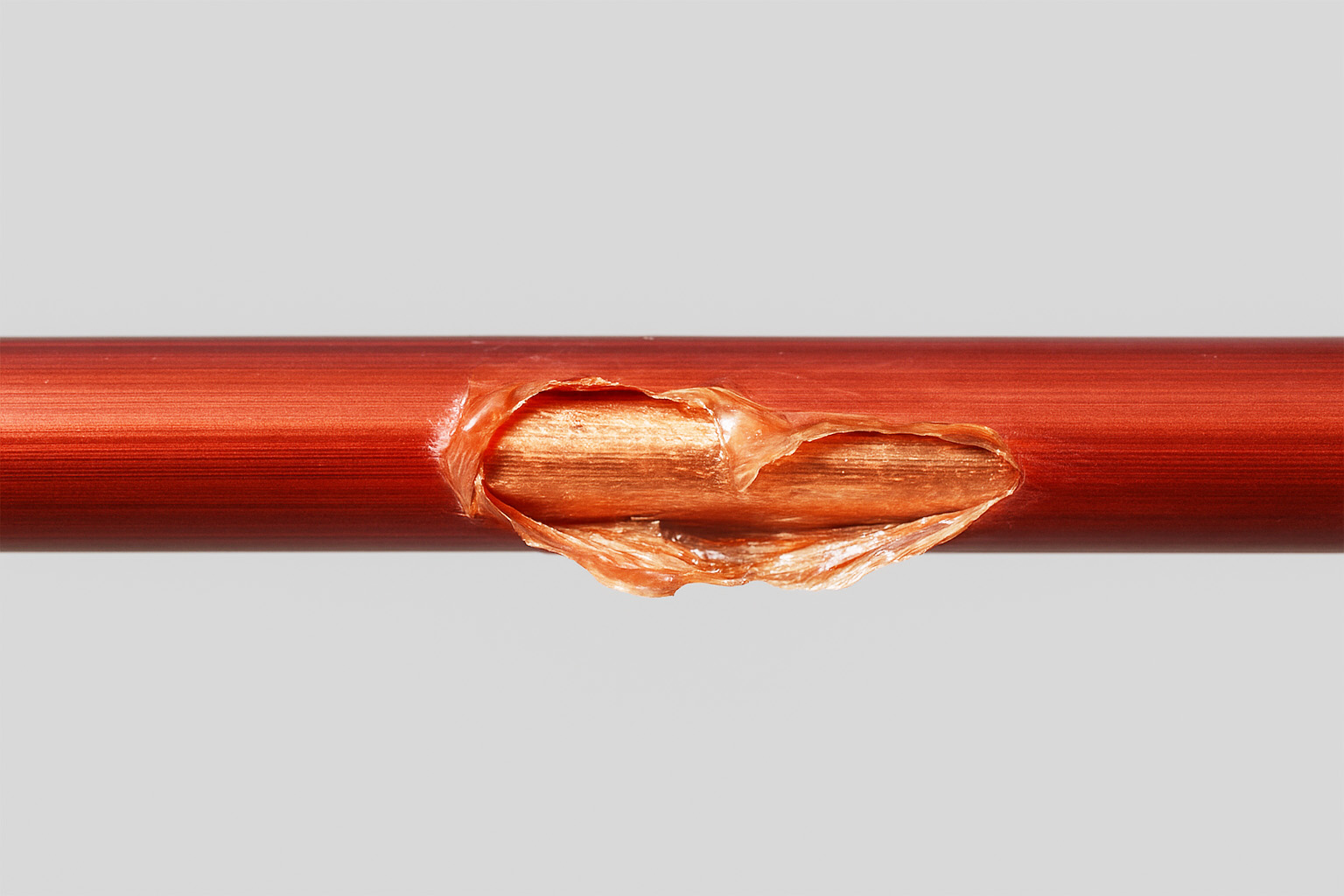

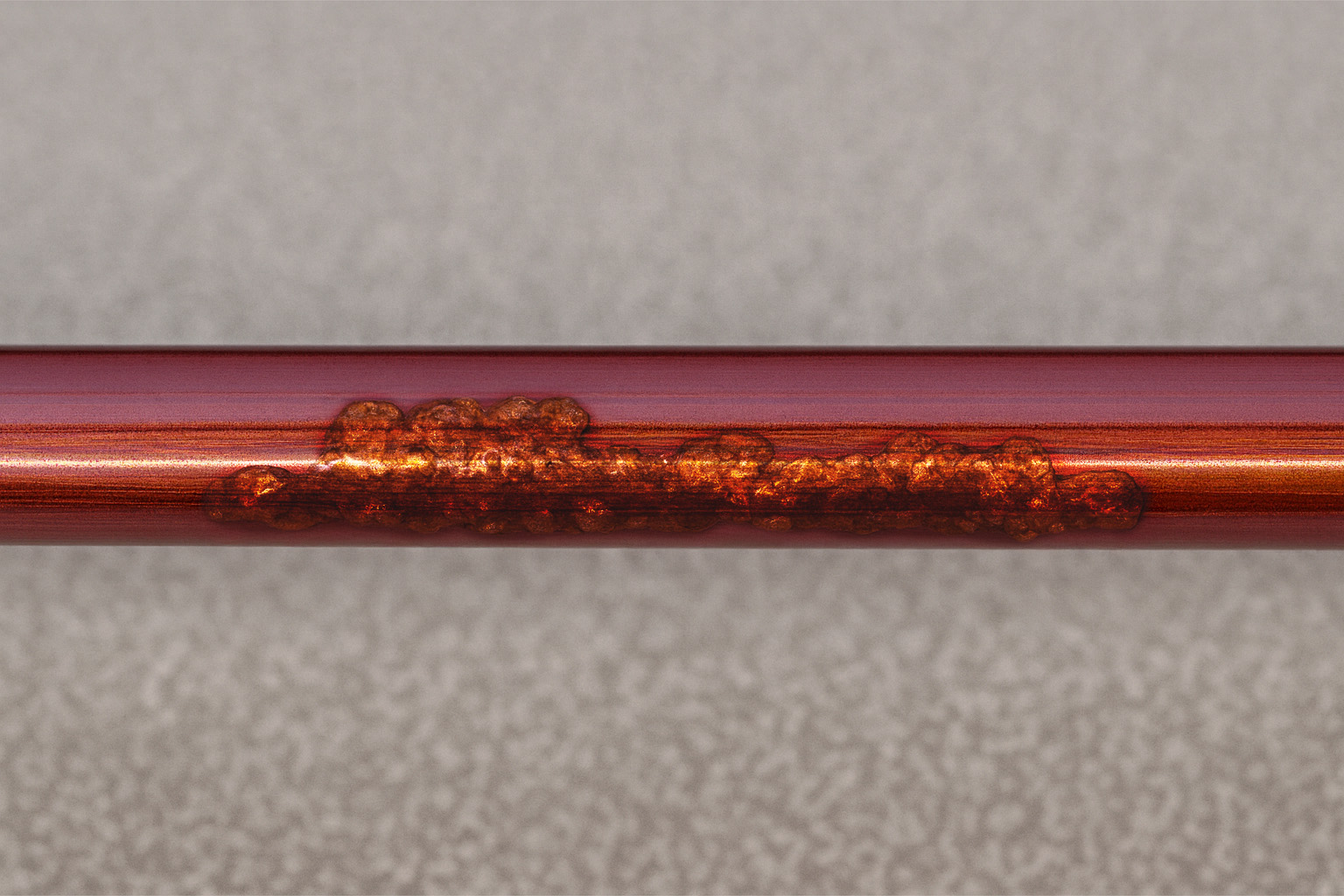

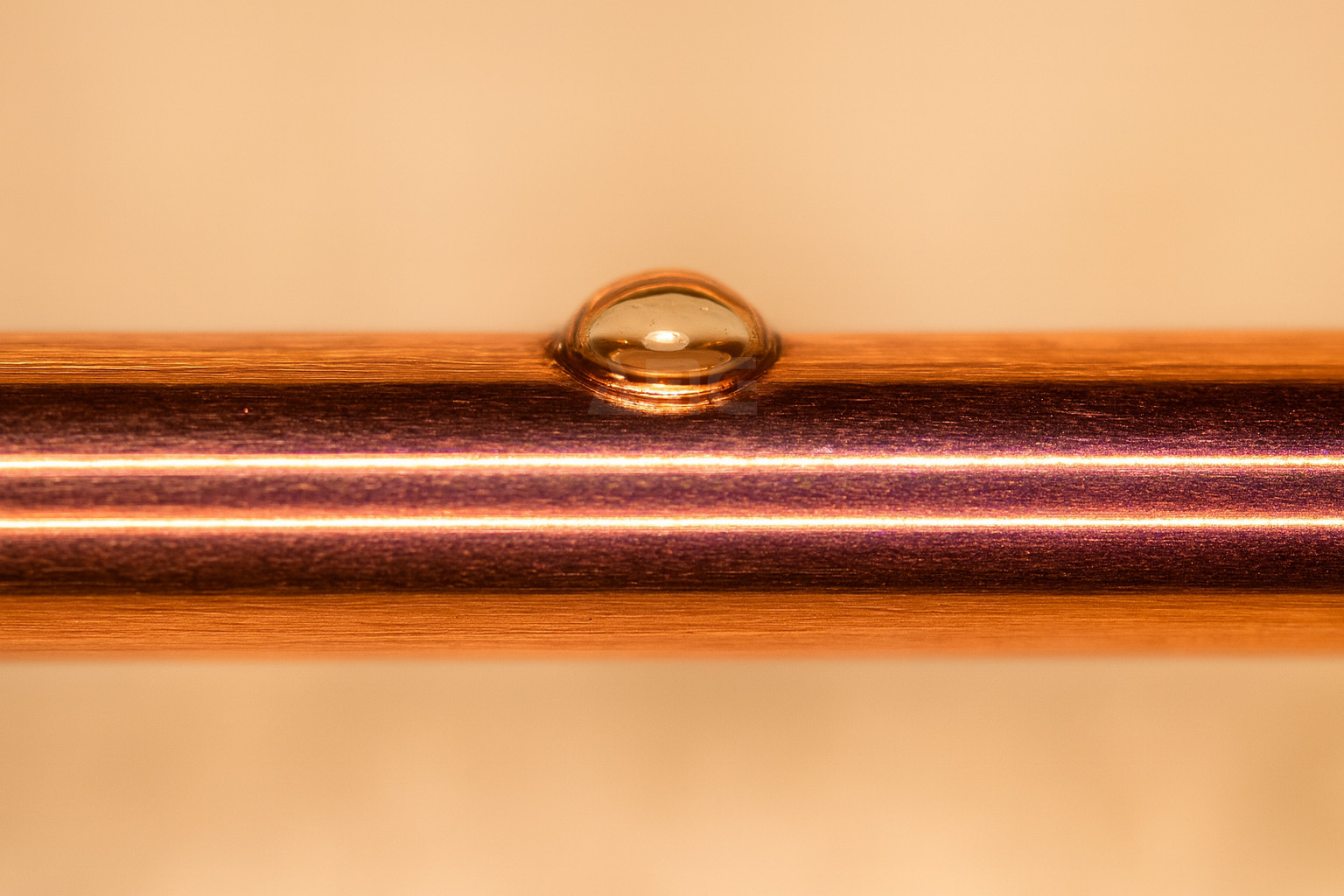

表面凹凸缺陷检测
技术参数
| 产品型号 | HV-1000 |
|---|---|
| 适用线径 | 0.02-1.0 mm（可定制） |
| 测量头 | |
| 采样轴数 | 360° |
| 适用线速度 | 5-1500m/min |
| 凹凸设定范围 | |
| 报警输出 | 24V，1A(触点负载) |
| 通讯 | TCP/IP |
| 供电电源 | AC 220V 50Hz |
| 工作原理 | 高压200V-3000V |
| 最大联机数 | 32个检测头 |
| I/O接口 | 数字量输入 |
| 显示方式 | PC显示器 |
| 数据采集分析 | 专业分析软件 |
| 仪器功耗 | ＜75W |
| 环境要求 | 接地必须良好 |
产品详情

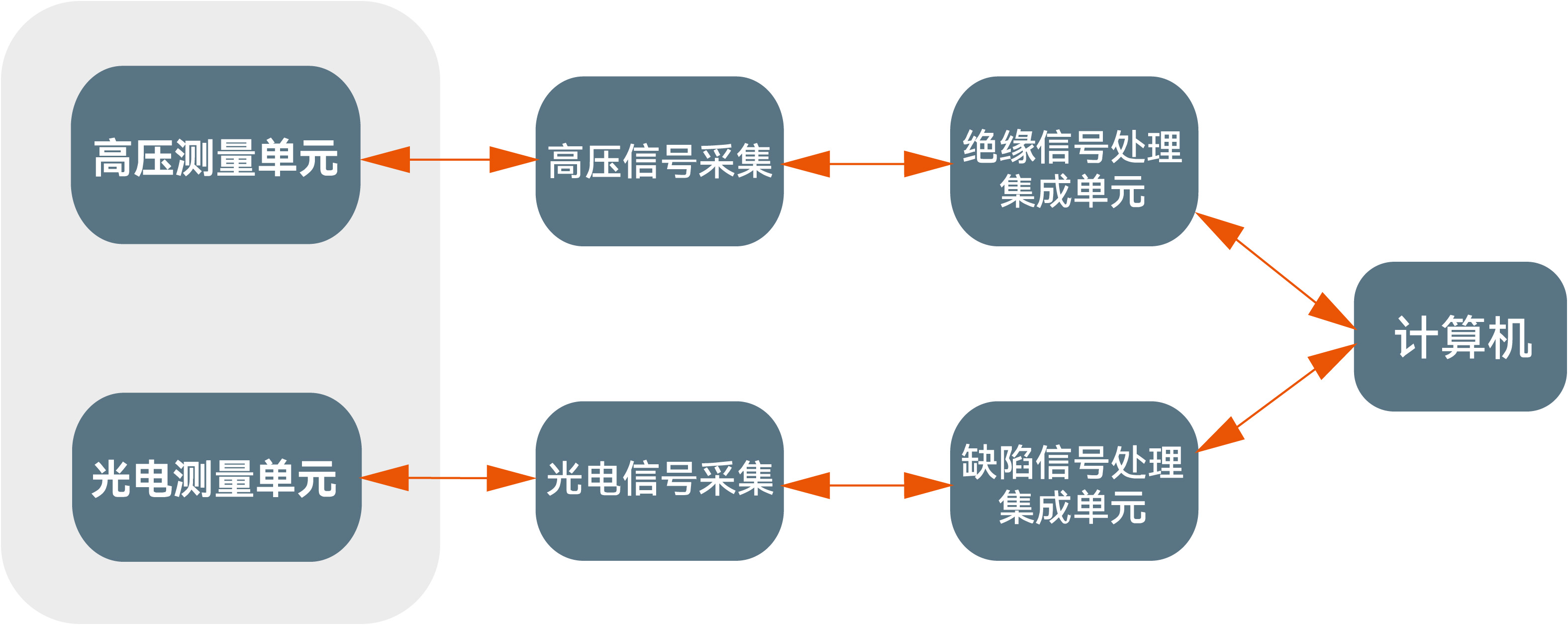

检测原理
该系统就能通过两种原理同时在线非接触检测目标物的表面缺陷和高压针孔。
针孔检测是通过计算机控制高压单元，产生对应的直流高压并施加到高压轮上。当有缺陷的漆包线通过高压轮时，就会击穿绝缘层产生漏电流信号。
凹凸粒子检测是采用高准直性平行光幕，由红色LED发出光源，通过光学透镜转换为平行光通过测试区，当测试区有被测物时，其会遮挡住部份平行光，并通过聚焦镜在光电接收元件上转换成电平。通过感光元件电流差，判断出被测物上是否有凹凸点。
针孔检测是通过计算机控制高压单元，产生对应的直流高压并施加到高压轮上。当有缺陷的漆包线通过高压轮时，就会击穿绝缘层产生漏电流信号。
凹凸粒子检测是采用高准直性平行光幕，由红色LED发出光源，通过光学透镜转换为平行光通过测试区，当测试区有被测物时，其会遮挡住部份平行光，并通过聚焦镜在光电接收元件上转换成电平。通过感光元件电流差，判断出被测物上是否有凹凸点。
高压针孔粒子缺陷检测系统配套专业数据软件，具备多种实用功能，满足生产当中对各种数据的处理需求。
参数设置选项
设置被测物规格参数。
检测数值显示
显示平均值、椭圆度、凹凸缺陷的数量位置和大小。
信息统计、规格参数

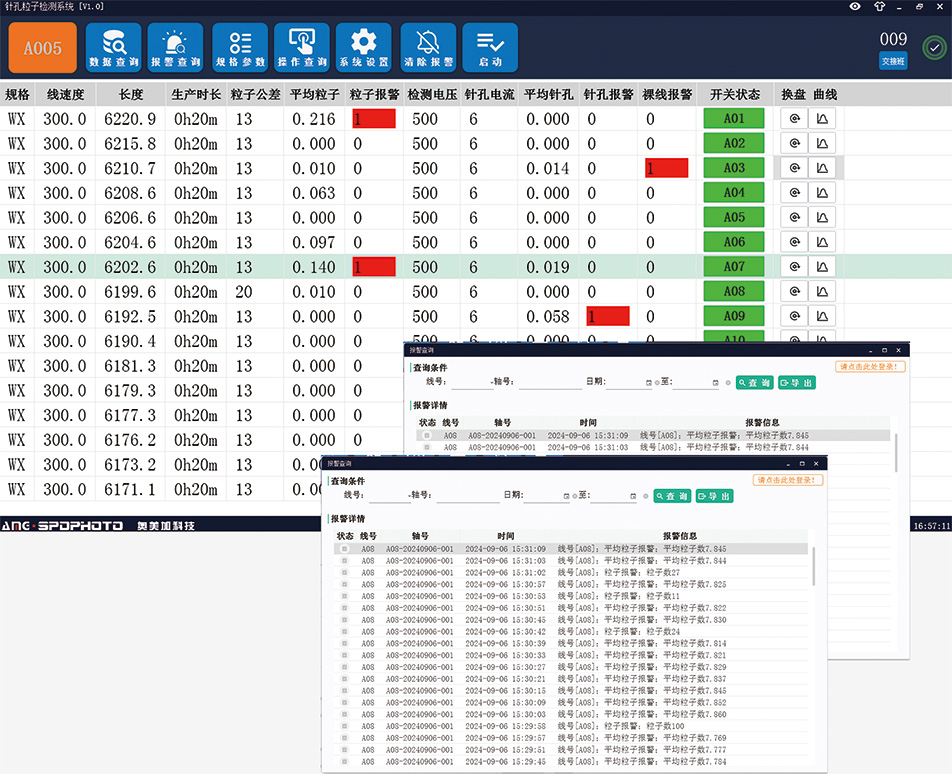

可显示整体的检测结果、显示线材在测量区域的二维位置方便调整线材位置。
操作查询
查询操作员操作记录。
历史数据查询导出
按日期查询生产数据，并生成检测数据图表，使数据更直观易读。
