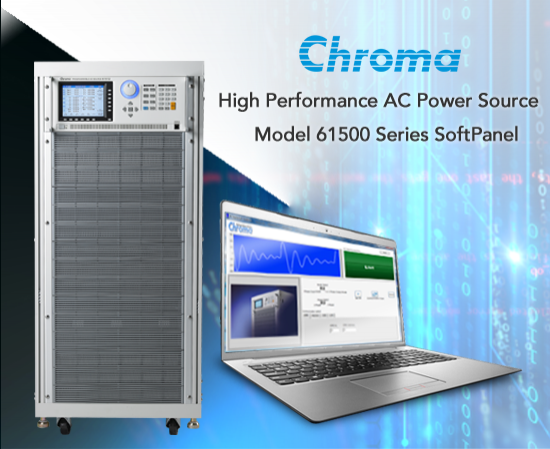

电脑图形化操作介面 SoftPanel Model 61500

型号:61500 SoftPanel
分类 嘉品推荐 > Chroma 致茂 > 电力电子测试 > 电脑图形化操作介面SoftPanel® 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 符合LVRT低电压穿越测试 间谐波测试 认证测试 法规免疫性测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
61500 SoftPanel 电脑图形化操作介面 SoftPanel — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品特色

  • LIST、STEP、PULSE模式可模拟电力干扰测试
  • 电压瞬断瞬变模拟(符合LVRT低电压穿越测试)
  • 谐波和间谐波的失真波形合成
  • 参数量测功能包括各阶电流谐波成份
  • 支援GPIB/RS-232C/USB/Ethernet通讯介面

产品介绍

Chroma 61500/61600系列AC Source,输出功率范围从500VA到最大90KVA(5台并联),且具有单/三相输出能力(61511、61512、61611和61612),61500系列为具有强力LIST/PULSE/STEP模式的交流电源,有利使用者进行模拟电力干扰测试。

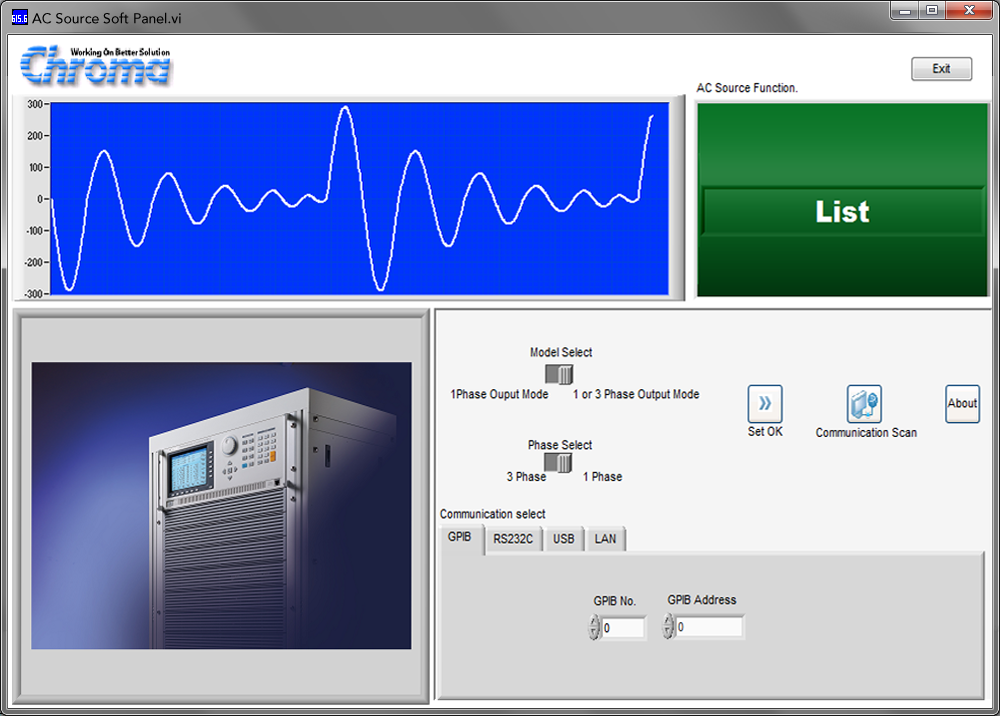

此软体可透过GPIB、RS-232C、USB和Ethernet进行连线,并且支持单/三相切换(61511和61512)。


▲ 单相模式

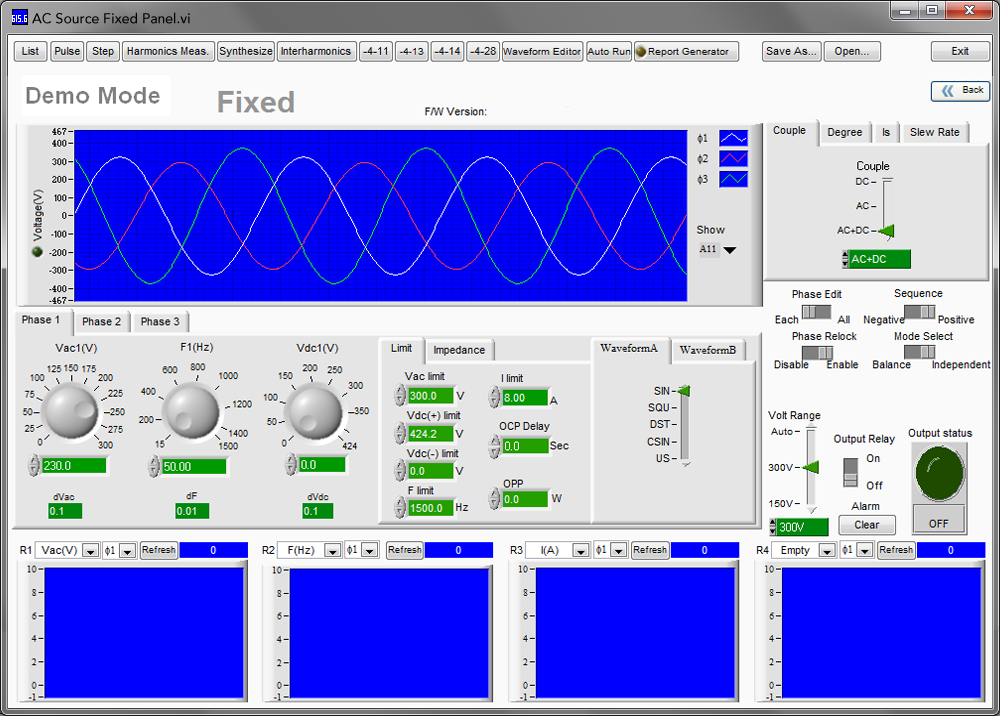

▲ 三相模式

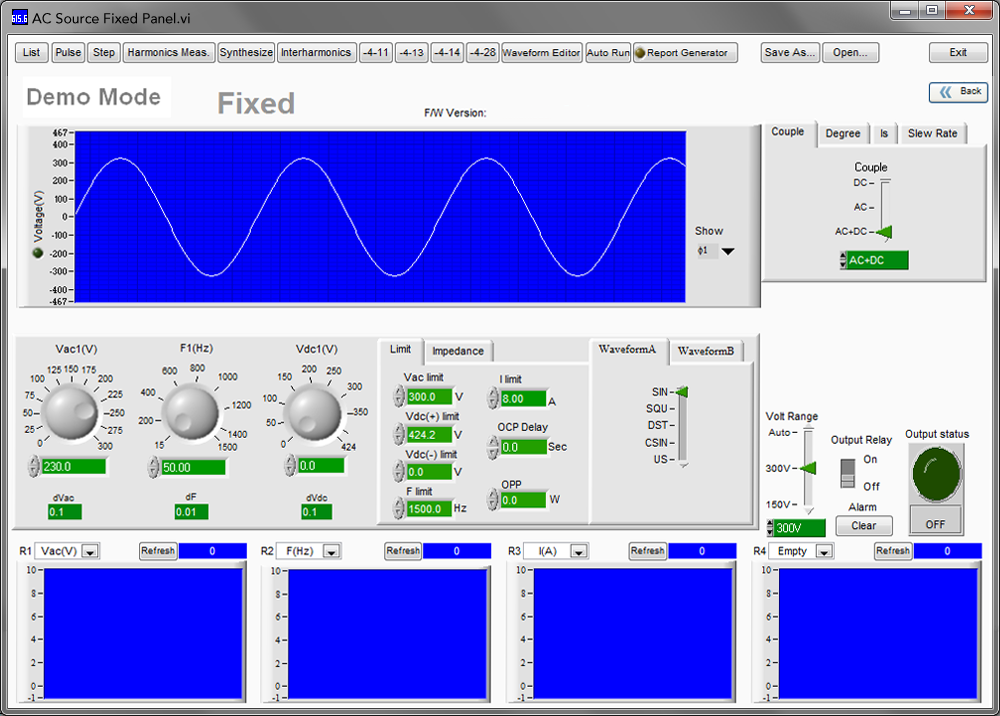

61500除了提供单纯设定AC电压、频率和DC电压(做为offset用)的Fixed Mode外,还提供以下许多强大的功能:

  • LIST Mode:61500提供100组电压/频率/维持时间(周期)的变化可以让使用者自行定义,因此使用者可以透过此功能,轻易编辑出电压瞬断、瞬间高压或是低电压…等多种电网异常状态。

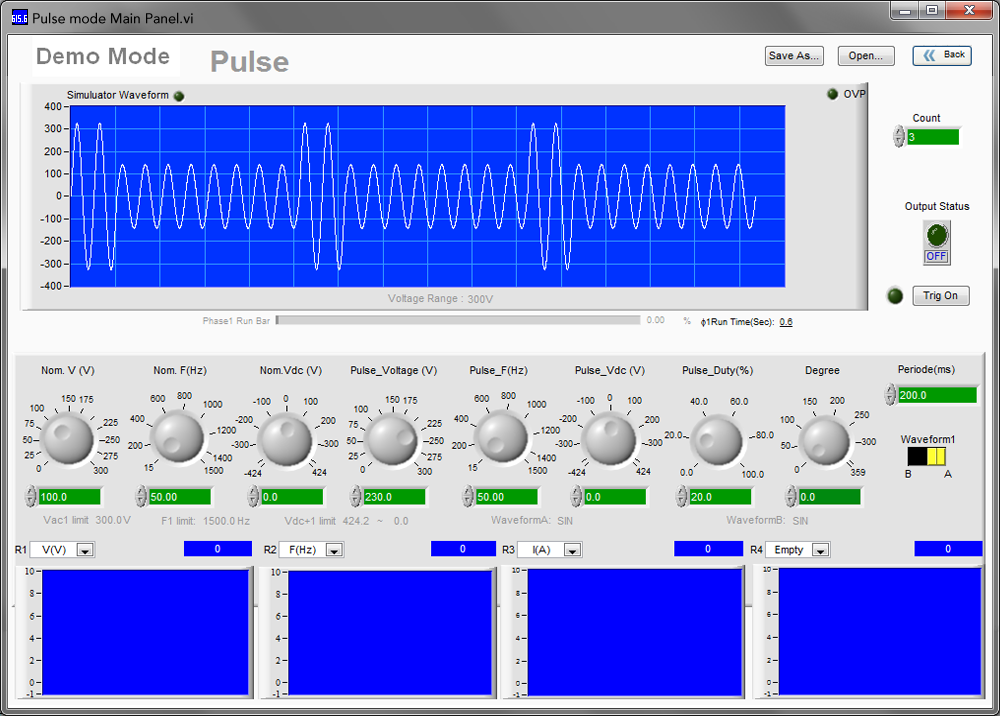

  • PULSE Mode:有别于LIST Mode的多样性,PULSE Mode着重于瞬间高压或是低压的测试,使用者只要设定正常电压和Pulse电压和其比例,便能轻松输出如下的波形。

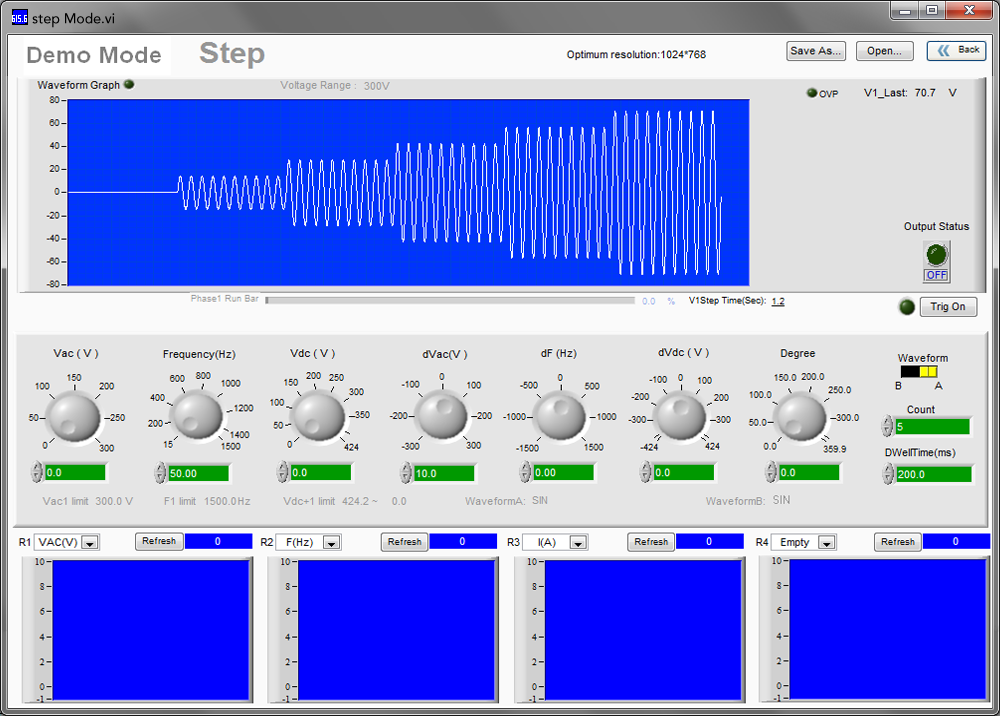

  • STEP Mode:同PULSE Mode,着重于单一方向的电压或频率变化,使用者可以设定一开始电压和频率,再设定一个ΔV和ΔF即可轻松完成该测试。

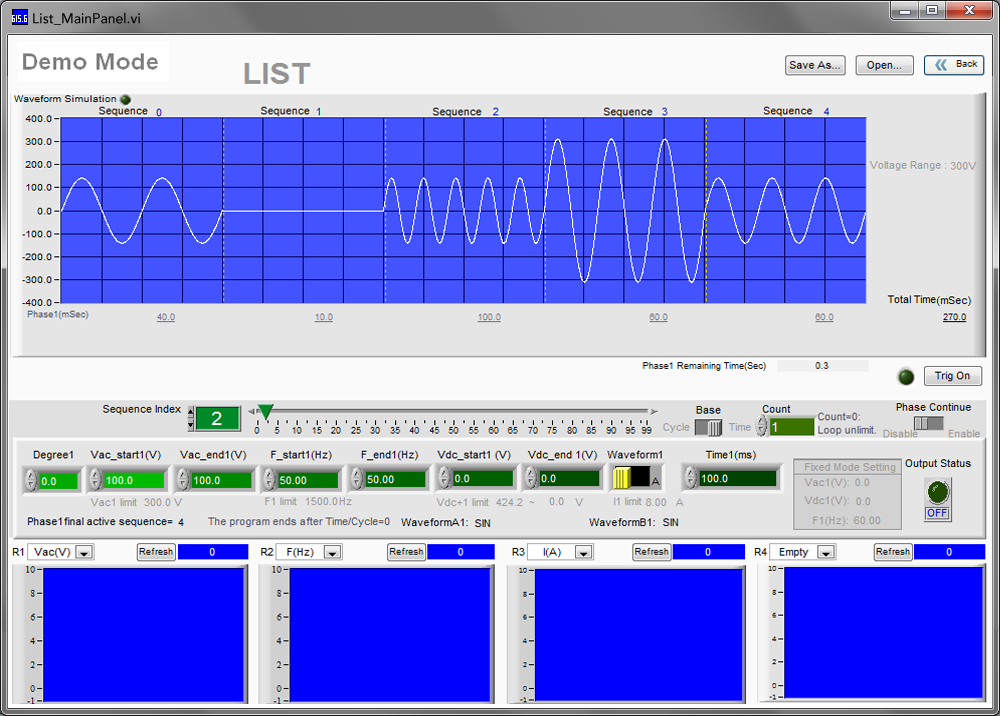

LIST Mode

Pulse Mode

STEP Mode

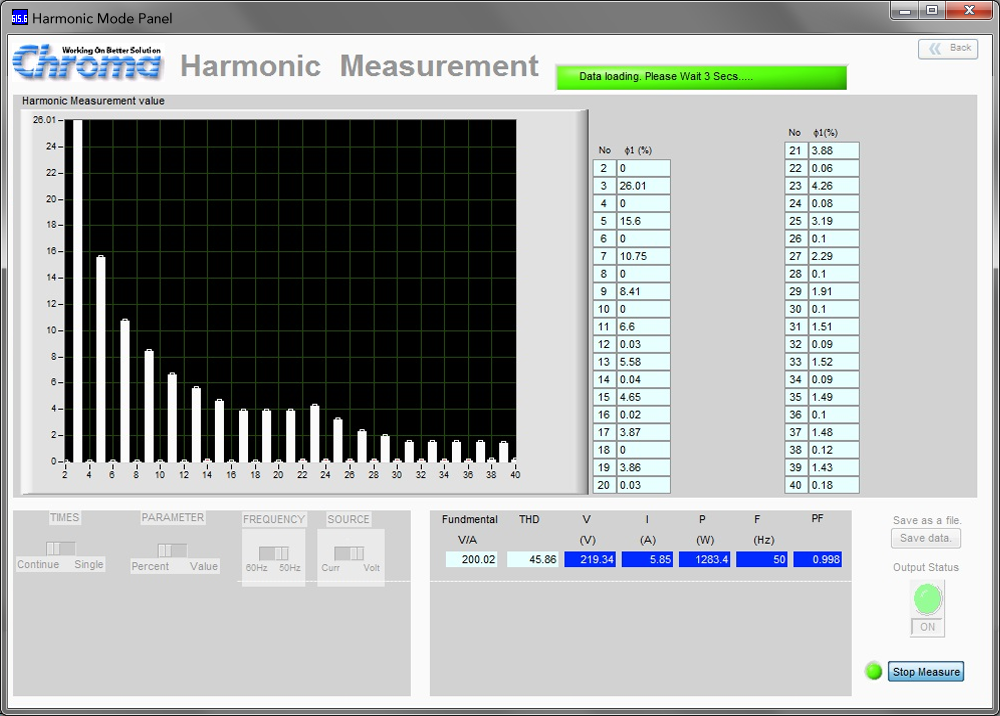

  • Harmonic Measurement:使用者只需设定操作频率(50或60Hz)、电压或电流源,开始量测后,软体上便会显示以50或60Hz为基频的各阶谐波成份。
  • Synthesize:使用者可以设定以50或60Hz为基频的50阶谐波成份及角度,并且软体上方会显示依据当下设定所产生的电压波形预览图,当使用者按下Trig On后,61500便会输出该失真波形,以便模拟不同地方或是当电网受到污染时的失真波形。
  • Interharmonic:间谐波测试,61500在此功能下,提供除了基本电压输出外,再叠加另一个变动频率的电压成份,此测试用于抗干扰测试,帮助使用者找出待测物输入端的谐振点或抗干扰的脆弱点。

Harmonic Masurement

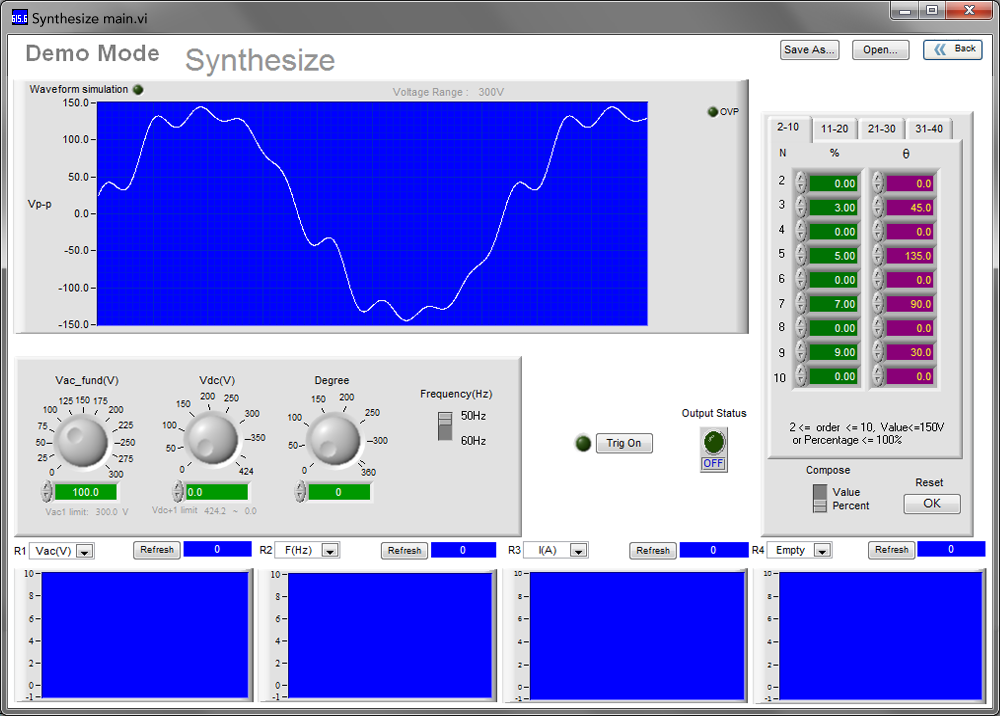

Synthesize

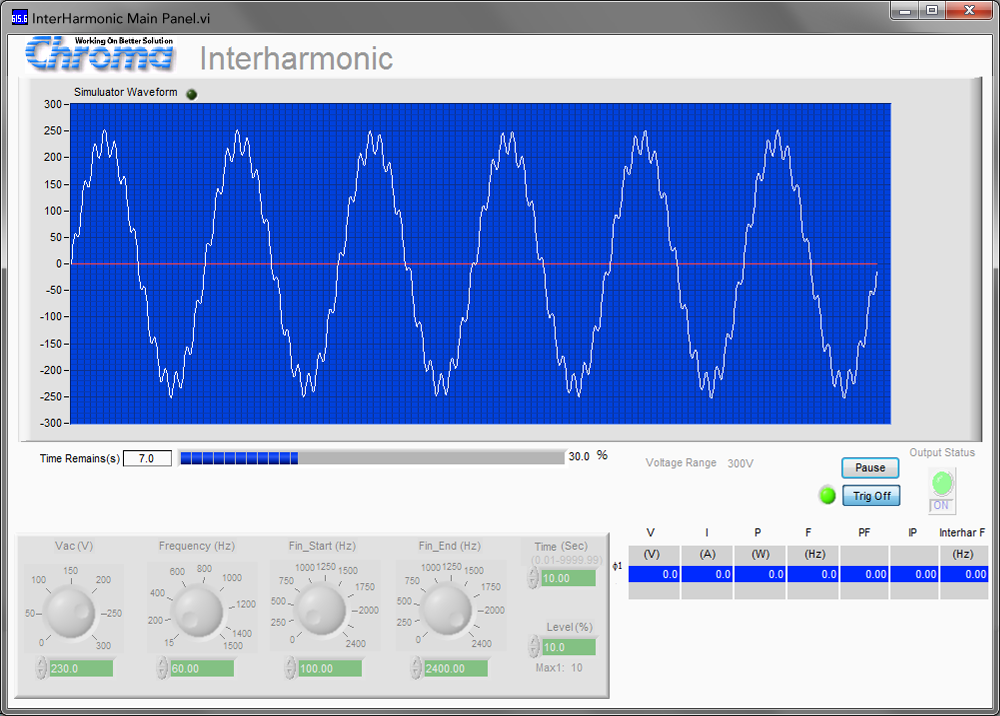

Interharmonic

除了上述有利于使用者测试的功能外,61500软体还提供符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。

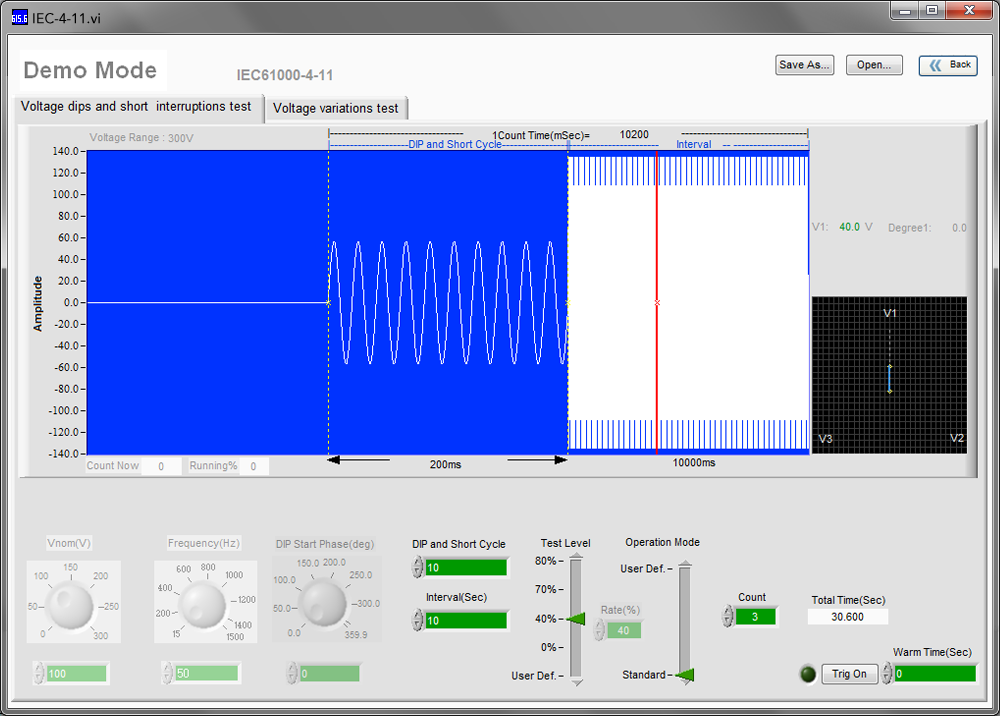

▲ IEC 61000-4-11(认证前测试)

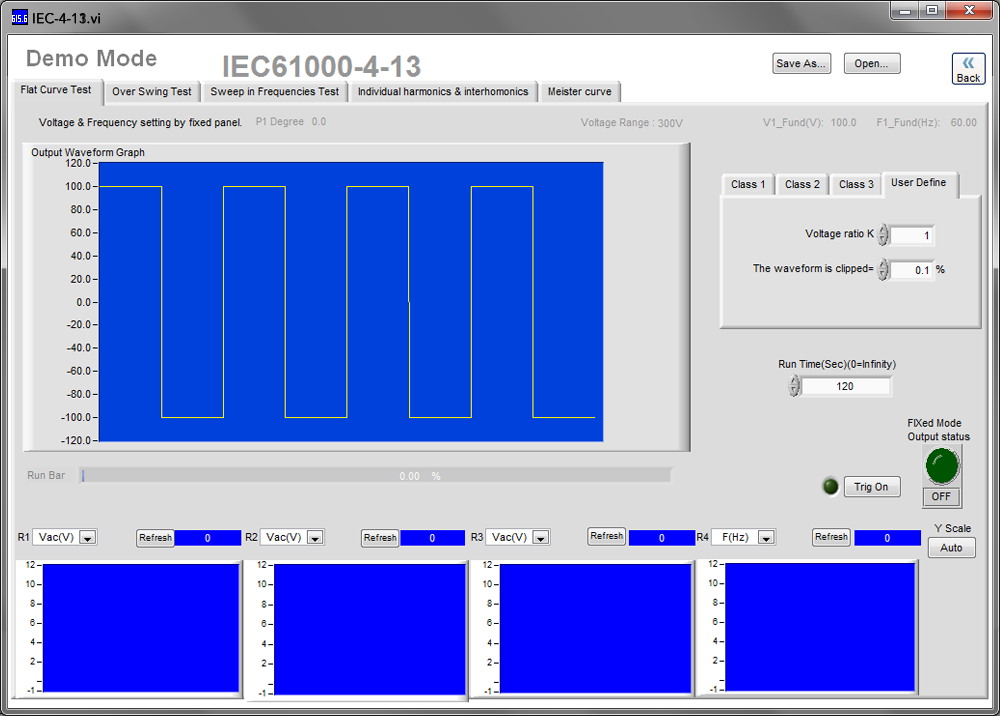

▲ IEC 61000-4-13

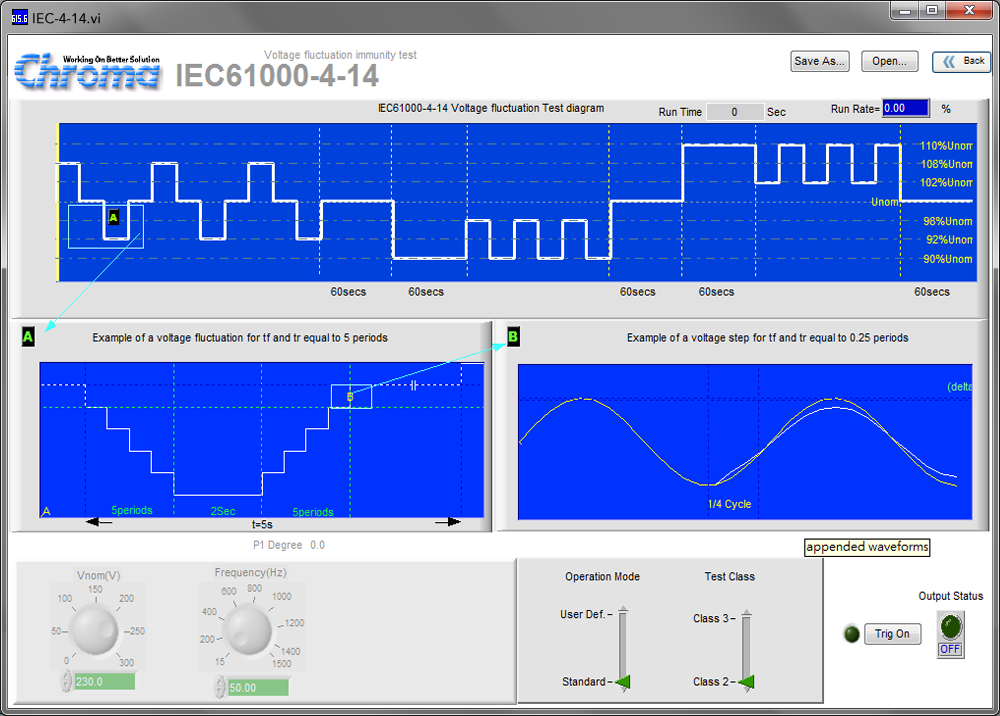

▲ IEC 61000-4-14

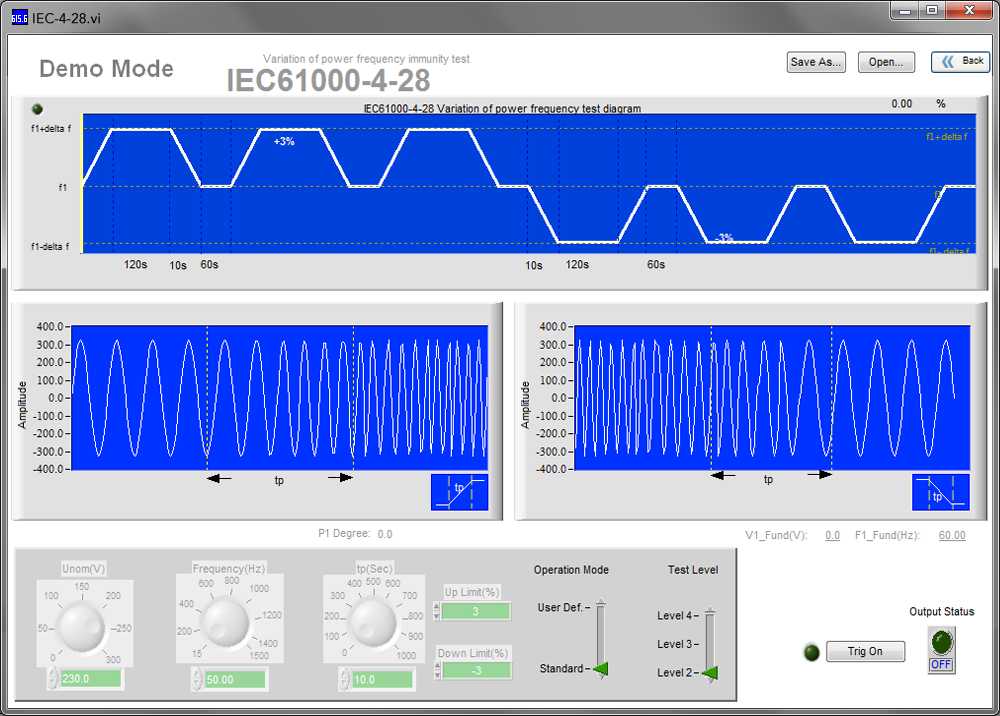

▲ IEC 61000-4-28

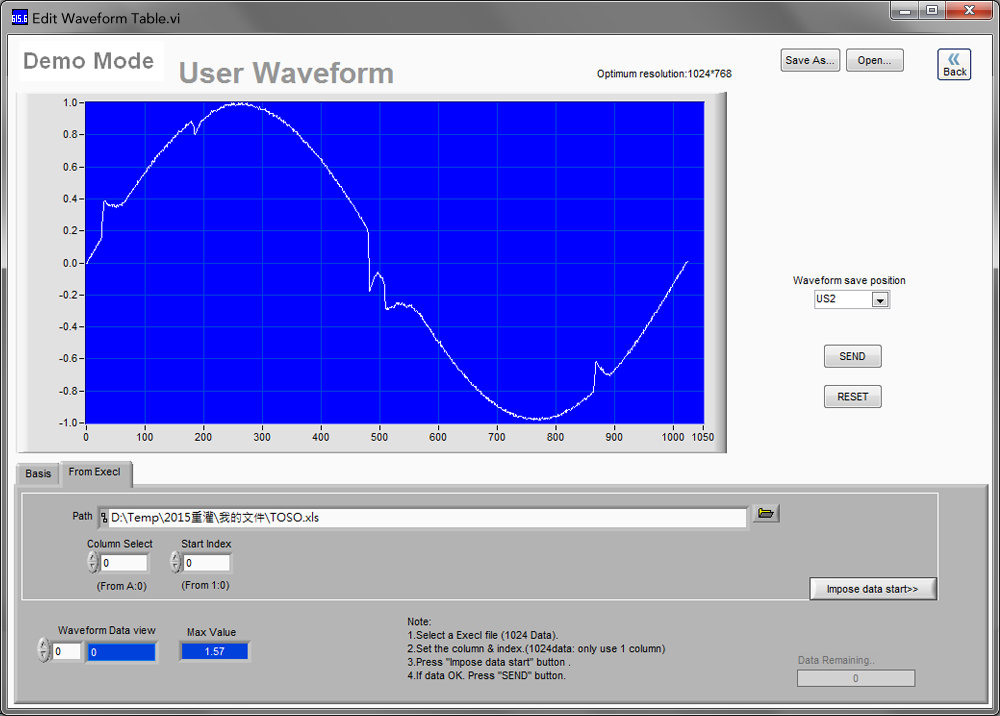

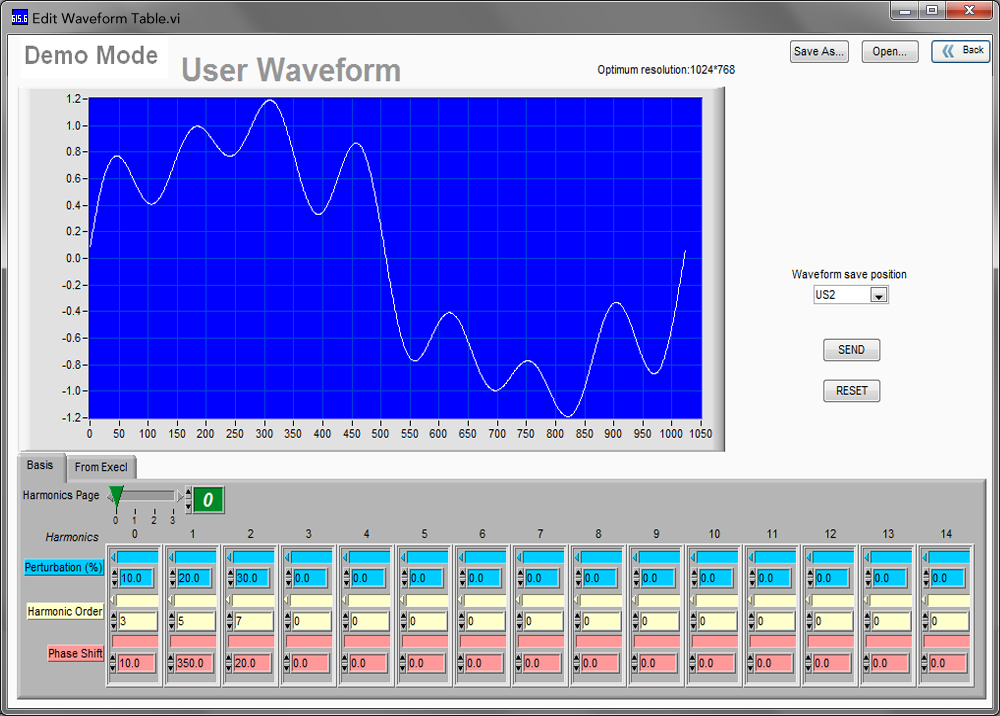

  • User Waveform(使用者自定波形),有别于Synthesize功能,使用者自定波形并不限制基频于50或60Hz,可以选择两种方式进行定义:

方式一,设定各阶谐波成份和角度:

方式二,汇入1024笔资料:

不论使用者是选择方式一或是二,软体都将资料汇入于61500指定波形位置中(US1 ~ US6),当日后使用者在Fixed Mode选择输出US波形时,便会输出此失真波形。

  • Auto Run:和LIST Mode有些许相似,但此功能着重于长时间及多回圈的测试,该功能一样提供100组电压/频率变化,但维持时间是以秒为单位进行测试,除此之外,还可以设定Loop和Count等内外回圈的设定,以利使用者进行反覆性长时间测试。
  • Report Generator:报表功能,使用者勾选想要记录的参数、取样率和记录时间后,当按下Report Start键后,软体便会开始进行记录。

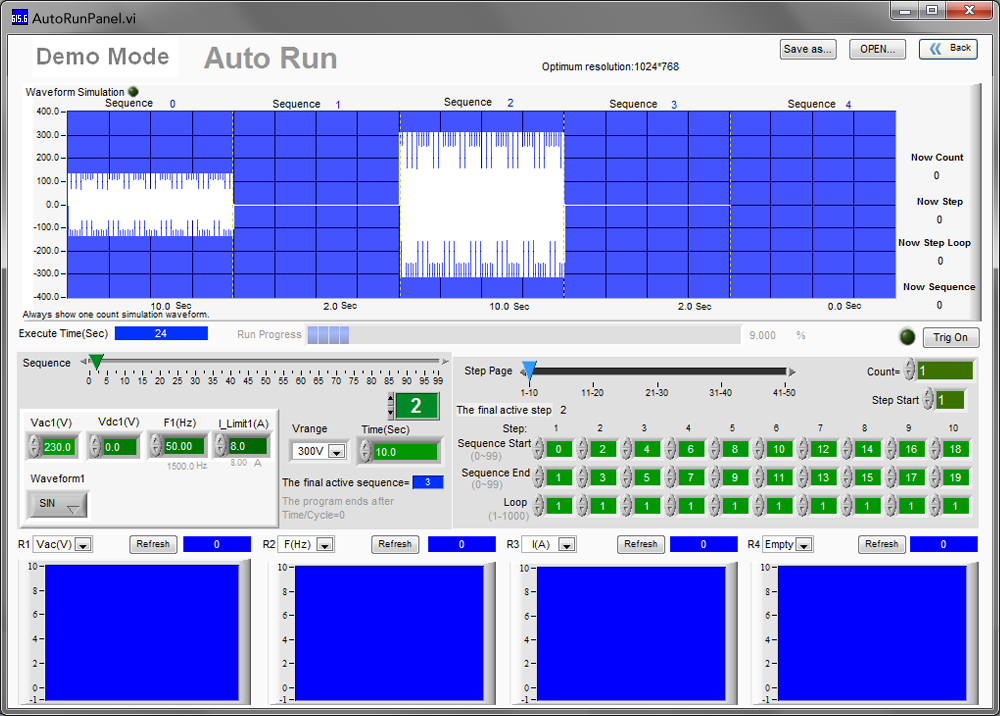

Auto Run

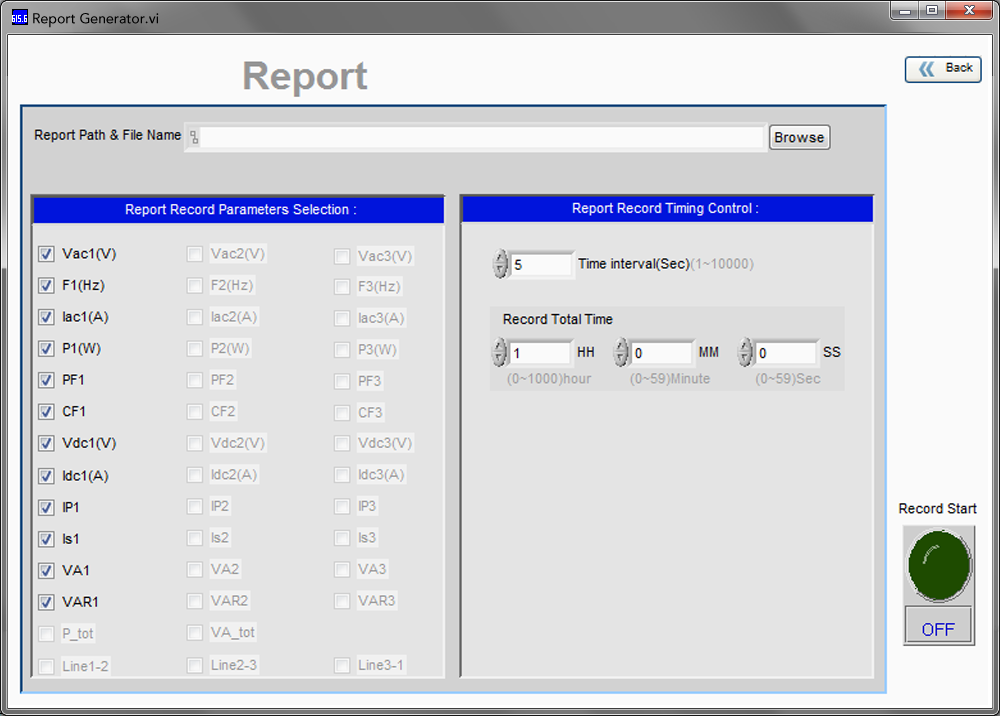

Report Generator

>

型号规格

型号规格说明
61500 SoftPanel电脑图形化操作介面 SoftPanel
