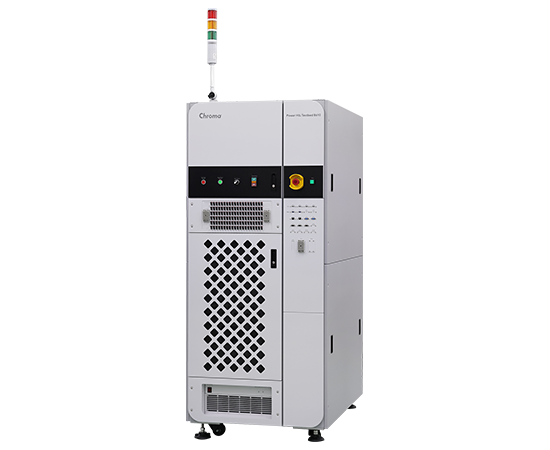

电池包功率级硬件在环测试系统 Model 8610

型号:8610
分类 嘉品推荐 > Chroma 致茂 > 新能源汽车测试 > 电池测试系统 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 功能安全测试 多样测试 MA支持上层自动化测试 确保试验 Pot耐压测试 电池包系统标定 靠度和耐久性测试 模拟车辆行驶工况测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
8610 电池包功率级硬件在环测试系统 — 登录可见 登录可见 官网规格,价格面议
17020 电池充放电机 — 登录可见 登录可见 官网规格,价格面议
17040E 电池充放电机 — 登录可见 登录可见 官网规格,价格面议
62000L Series 直流电源供应器 — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品特色

  • 整合即时控制Fault Injection Unit硬件进行故障注入功能模拟,协助完善ISO 26262功能安全测试
  • 支持各种Simulink Model-Based实时车辆模型导入, 透过NEDC、WLTP等国际标准工况实现整车等级电池动态充放电性能验证
  • 支持CAN、CAN FD、LIN、RS-485通讯接口
  • 对电池高压Relay open/close、Initial power output、CAN信号等相关时序进行即时监控
  • 多样的模块化硬件提供测试准确性及重覆性,并可根据用户需求进行扩充
  • 通过ASAM XIL及ASAM XIL-MA支持上层自动化测试软件
  • 独立PLC系统即时监控,确保试验过程安全无虞
  • 可整合直流EVSE充电接口,包含CAN、PLC通讯与相关控制信号,满足不同充电规范所需之各项兼容性测试
  • 可整合Hi-Pot耐压测试设备,可对电池绝缘与接地状态进行量测比对

应用范围:

  • 电池包系统标定及验证
  • 可靠度和耐久性测试
  • 模拟车辆行驶工况测试
  • 系统集成测试

产品介绍

Chroma推出新型电池包功率级硬件在环测试系统,具备新能源汽车电池系统及其零部件之测试能力,包括电池模块、电池管理系统以及散热冷却系统等相关部件,并提供多样化的硬件选择进行集成,如直流电源供应器、电池充放电机、数位电表、绝缘量测仪、短路及过电压保护装置。

Chroma 8610电池包功率级硬件在环测试系统专门针对电池模块与电池包研发设计,结合即时硬件系统与开放式软件架构,提供用户弹性且功能强大的动态测试系统,可导入实际车况进行充放电、CAN信号量测与控制、故障注入、绝缘量测及模拟充电桩充电等相关测试项目,并可于此台架实现弹性化排列组合,借以模拟验证成车环境最重要的复合工况及失效风险最高的复合操作情境(如:循环放电时的通讯与实体信号故障),在不需以实车进行测试的情况下对电池包进行更深入试验、大幅提升开发效率。

8610系统整合Chroma自有的高性能170X0系列电池充放电机,用以模拟动力系统对电池包进行拉载与回充之动作,可于不同车辆行驶工况下,仿真电池包快速之动态充放电行为,除增加验证可靠性外,并具有整车级之测试能力。另外测试过程中由电池包输出之电能可透过Chroma充放电机回馈至电网,以增加能量使用效率并帮助节省成本。

支持车辆开发流程与功能安全测试需求

Chroma 8610 - 电池包功率级硬件在环测试系统

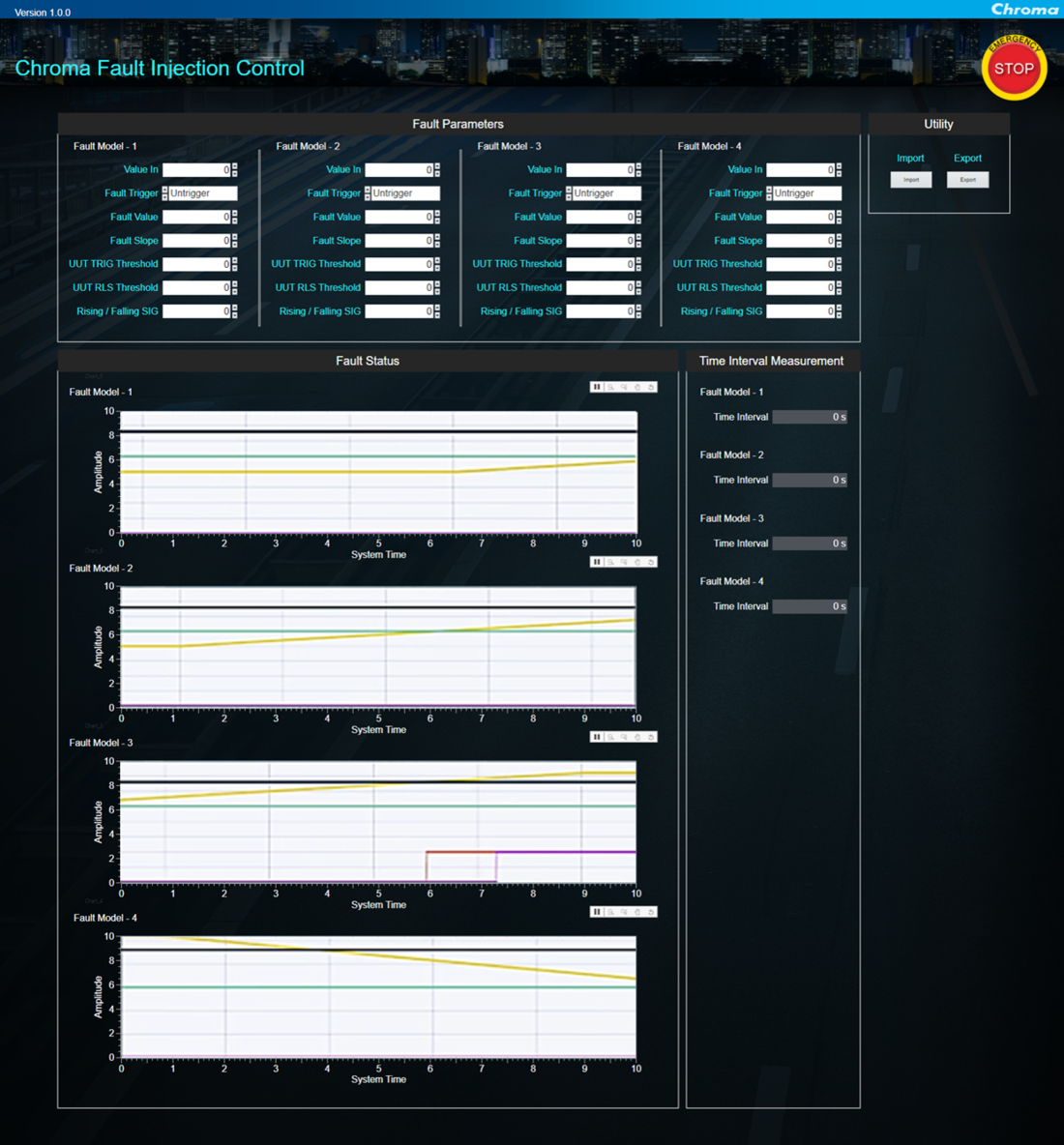

▲ 故障注入功能操作接口

Chroma 8610电池包功率级硬件在环测试系统不仅能实现过往基本所需进行之功能与信号控制测试,亦包含实际功率行为验证,相较传统信号级HIL方案,8610系统更完整覆盖EV高功率部件测试范围。协助使用者针对电池包、电池模块、电池管理系统以及散热冷却系统等相关部件于车辆标准V型开发流程右端进行更多验证工作,包含电池包系统级功能与各种复合工况测试,在进入成车试验前即可早期发现问题并修正错误,有效降低开发成本并提高测试效率。

为涵盖各种成车实际运作之复杂行为,近年来车辆产业大力推广ISO 26262道路车辆功能安全规范做为各车厂与其供应商在产品开发上遵循之标准,ISO 26262由产品系统向下展开至硬件与软件,针对安全要求提出应遵循之内容 (功能安全要求→技术安全要求→硬件安全要求→软件安全要求),于测试验证部分则提及,不论在任何功能安全完整性(ASIL)等级下,都须进行硬件在环与故障注入试验,以确保安全机制于整车层面上的正确性与失效覆盖率之有效性。

8610整合故障注入单元(Fault Injection Unit),针对被测系统各类控制与通讯信号进行任意开短路故障测试,并可结合动态放电、绝缘阻抗变动与静态充电⋯等车辆行为仿真,借以模拟验证成车最重要且失效风险最高的复合操作情境,在不需实车情况下对电池包进行更深入试验,协助完善ISO 26262流程中故障注入测试内容,利于取得ASIL安全等级认证。

实现即时控制、数据采集、通讯与保护功能

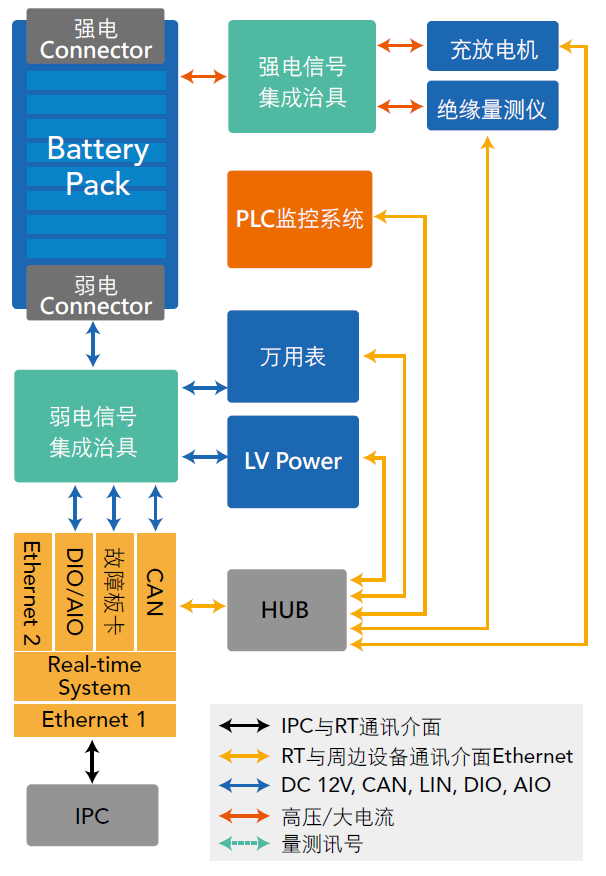

Chroma 8610系统具有过流保护、过压保护、欠压保护、短路保护、温度监控等告警功能与保护机制,其控制软件为开放式架构,可同步结合即时系统、功率设备、量测模块与仿真模型对电池包进行整车级的Real-time动态测试。

通讯接口支持常用之CAN、CAN FD及LIN介面协定,并具有载入CAN通讯所需之DBC档案功能。手动测试方面具备高弹性编辑修改人机接口功能,用户可持续优化测试项目与流程;而在自动测试方面则支持以ASAM XIL为接口之上层测试软件,并在完成自动测试程序后记录系统各项监控参数以作为后续分析使用。

测试接口可设定数据采集时间,除即时显示各项参数值(车速、电压、电流、输入功率、输出功率、效率、温度、运行模式等)之外,并可在测试过程中将针对各项参数绘制曲线图并产出报表。

另配置独立PLC监控系统,即时监控系统软件与功率设备运行状态,若有错误状态发生时可立即停止充放电行为,即时保护产品与设备系统。

Chroma 8610 - 电池包功率级硬件在环测试系统

高弹性与直觉式人机操作接口

人机操作接口(UI Interface)为测试系统中非常重要之环节,将直接影响研发测试人员操作便利性及测试执行效率,Chroma 8610系统可针对用户规划内容定制所需之各项功能,并整合各种仪器设备,建立操控与测试程式开发环境,可供用户撰写、修改测试程序,并允许用户自行编辑修改UI画面。主要功能包含:

设备及被测物参数显示画面

如电池充放电状态、电压、电流、功率、电量、保护告警、绝缘程度、⋯等,并能以数字、仪表及绘图之方式即时更新数值变化。

测试专案所需设定之控制参数画面

如电池充放电启动与关闭、充放电电压、电流、功率设定、绝缘量测启动、故障注入信号选定、测试工况选择等,并能以数位、拖曳及开关之方式改变控制数值。

Chroma 8610 - 电池包功率级硬件在环测试系统

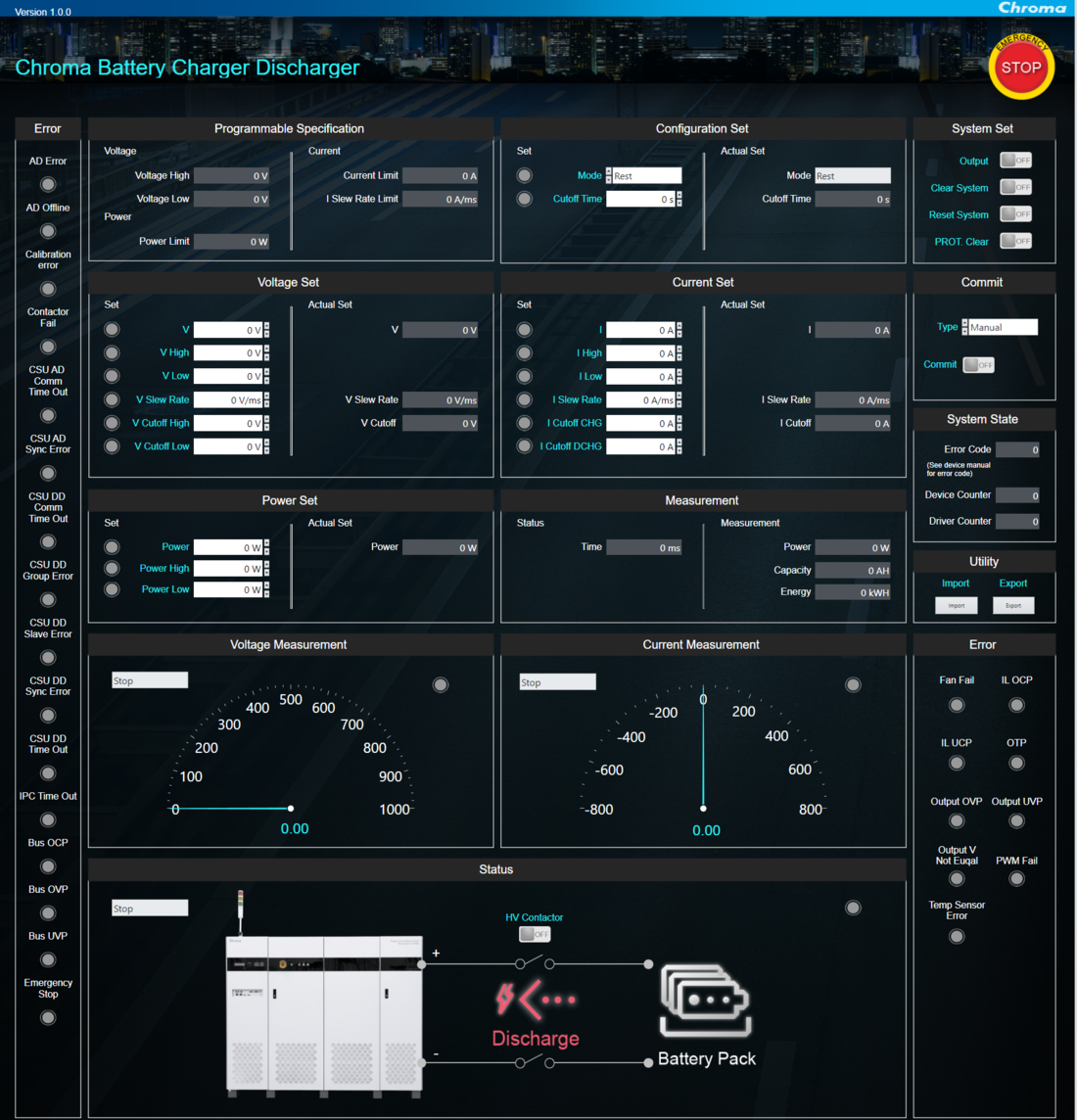

▲ 电池充放电设定与监控操作接口

整车等级动态充放电与复合工况应用

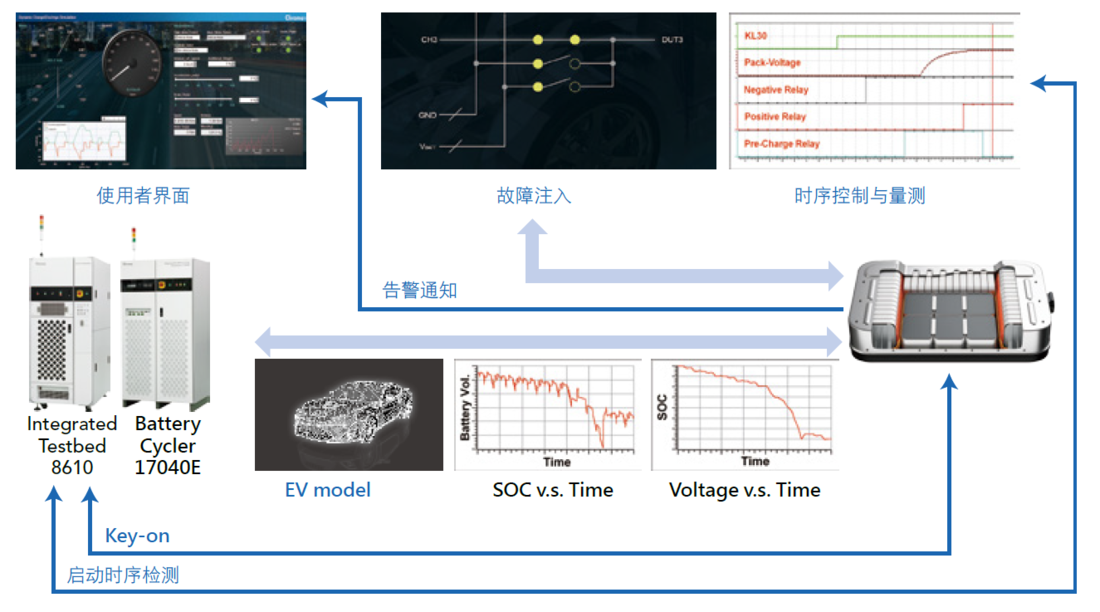

搭配Chroma 170X0系列电池充放电机,8610可模拟动力系统对电池包进行动态拉载与回充行为,并支持Altair Activate车辆模型及各种Simulink Model-Based之实时数学模型导入,透过NEDC、WLTP等国际标准车辆Driving Cycle实现整车等级电池动态充放电性能验证,相较一般电池测试系统,不需要先取得实际车辆运行之充放电记录档一次载入回放,可直接实现即时电池包动态测试功能。除此之外亦能将信号量测与控制、故障注入、绝缘量测及模拟充电桩充电等各测试功能,进行高弹性化排列组合以达成复合式工况,更深入对被测物进行试验。以下举例说明,载入实车路况后进行充放电,并模拟故障注入后即时改变充电动作。

Chroma 8610 - 电池包功率级硬件在环测试系统

多种测试项目

单一测试功能

(1) 定电流与定电压充放电测试
(2) 车辆Driving Cycle回圈放电
(3) 任意充放电Pattern重现
(4) 电压量测与电压差检测
(5) 电流量测与电流差检测
(6) 上下电控制逻辑与时序 (继电器自检机制确认)
(7) 高压互锁机制
(8) 电池保护功能时序确认
(9) 动态泄漏电流
(10) GB/T、CHAdeMO、CCS直流充电与互操作测试
(11) 动态泄漏电流
(12) 绝缘阻抗量测

复合测试功能

(1) 车辆Driving Cycle回圈放电时,故障注入检测并确认绝缘与耐压程度
(2) 任意放电与回充Pattern重现时,故障注入检测并确认绝缘与耐压程度
(3) 故障注入对电量计算及各项保护功能之影响
(4) 交直流介面充电时,故障注入检测并确认绝缘与耐压程度
(5) 电池电量、电芯及总电压、故障信号与充电能量变化关系测试
(6) 充电满电校正机制测试
(7) 结合可程控温箱与待测物能耗模型进行自动化耐久动态运行测试

>

型号规格

型号规格说明
8610电池包功率级硬件在环测试系统
17020电池充放电机
17040E电池充放电机
62000L Series直流电源供应器
