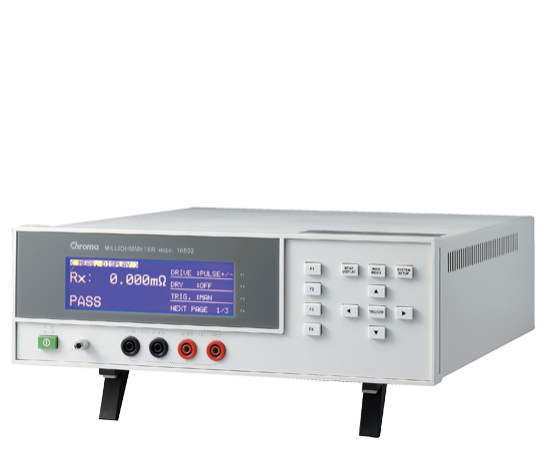

毫欧姆表 Model 16502

型号:16502
分类 嘉品推荐 > Chroma 致茂 > 通用测试解决方案及其他 > 被动元件测试 > 毫欧姆表 摘要 因此线圈平衡测试 电阻扫描测试 单一位准测试 精密测量 电热调节器测试 传感器等热敏材料测试 螺线管和安定器测试 绕线电阻测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
16502 毫欧姆表 — 登录可见 登录可见 官网规格,价格面议
A110235 GPIB & Handler 适配卡 — 登录可见 登录可见 官网规格,价格面议
A110236 19"机框耳架 — 登录可见 登录可见 官网规格,价格面议
A113012 真空产生器(搭配A165018使用) — 登录可见 登录可见 官网规格,价格面议
A113014 真空汞浦(搭配A165018使用) — 登录可见 登录可见 官网规格,价格面议
A165013 GPIB & Handler适配卡(含温度补偿) — 登录可见 登录可见 官网规格,价格面议
A165014 温度补偿卡 — 登录可见 登录可见 官网规格,价格面议
A165015 PT100 温度探棒 — 登录可见 登录可见 官网规格,价格面议
A165016 针型测试线 ( 平板 ) — 登录可见 登录可见 官网规格,价格面议
A165017 4通道(Channels)电阻扫描仪 — 登录可见 登录可见 官网规格,价格面议
A165018 SMD Power Choke 测试治具 — 登录可见 登录可见 官网规格,价格面议
A165019 针型测试线(锥状) — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品特色

  • 基本准确度:0.05%
  • 量测范围:0.001mΩ-1.9999MΩ
  • Pulse量测信号(扣除热电效应)
  • DC量测信号(提升量测速度)
  • Dry Circuit量测模式(防止待测物损坏)
    • 最大20mV,100mA输出
    • 符合IEC 60512-2-1
  • 温度补偿与转换功能
  • 比较(Compare) 与筛选(Bin-Sorting)功能
  • LabView驱动程序
  • 选购A165017可提供4信道扫描
  • 标准的RS-232接口
  • 可选购含温度补偿功能的GPIB & Handler界面
  • 各式电感组件以及电流感测电阻
  • 线材、开关组件(Connector、Relay接点等)
  • 导电材料之微小直流电阻之精密测量

产品介绍

Chroma 16502是数字式毫欧姆表,不仅具有0.05%基本准确度,并提供量测范围0.001mΩ - 1.9999MΩ,且量测时间最快可达65ms,应用于自动化生产、品管进出料品检验及提供研发单位使用。

16502毫欧姆表因应不同的量测需求,提供多种量测信号与Dry Circuit模式。 Pulse量测信号可扣除热电效应对微小电阻量测造成的误差;DC量测信号可满足快速量测的需求;Dry Circuit模式可应用于开路电压必须低于20mV之接触电阻量测。因此,16502可应用于各式各样电感性组件、线材、开关组件(Connector、Relay接点等)及导电材料之微小直流电阻之精密测量。

16502提供温度补偿功能,可推算待测物于特定温度下的电阻值。由于电阻值会随温度变化,温度补偿功能利用已知温度的量测电阻值和待测物温度系数,将电阻值补偿为特定温度的数值。

16502提供温度转换功能,适用于马达和线圈的温度特性评估。通常无法在马达停止时量测马达或线圈的内部温度,温度转换功能利用量测电阻值推算待测物温度,有助于马达和线圈的内部温度特性评估。

16502采用4线量测方式,可确保量测的准确度,并具备归零的功能,可扣除测在线残余阻抗造成的量测误差,同时提供绝对值或百分比计算的比较与筛选功能,提升量测效率与应用弹性。16502标准配备RS232接口,并可选配GPIB与Handler接口,具备高速且稳定的量测性能,适用于生产在线组件特性评估,以及桌上型毫欧级电阻量测等多样化应用。

功能特色

功能 介绍
Dry Circuit功能 Dry Circuit功能可限制开路电压及输出电流,以避免量测开关、Relay接点和Connector等待测物接触电阻时,损毁接触面。16502毫欧姆表的Dry Circuit模式开启后,限制开路电压低于20mV,输出电流低于100mA,符合IEC 60512-2-1的量测方式。
电阻扫描功能
4信道电阻扫描与平衡检查功能可应用于风扇马达的电阻值量测(需选购A165017 4通道电阻扫瞄器)。风扇马达的各个线圈电阻值必须相互平衡,以避免运作时产生异常声响,因此线圈平衡测试在风扇马达生产过程中是必要的。16502毫欧姆表搭配选购的A165017 4通道电阻扫描仪,可提供电阻扫描的测试功能,适合搭配温度补偿功能以提高量测准确度。
Chroma 16502 Milliohm Meter

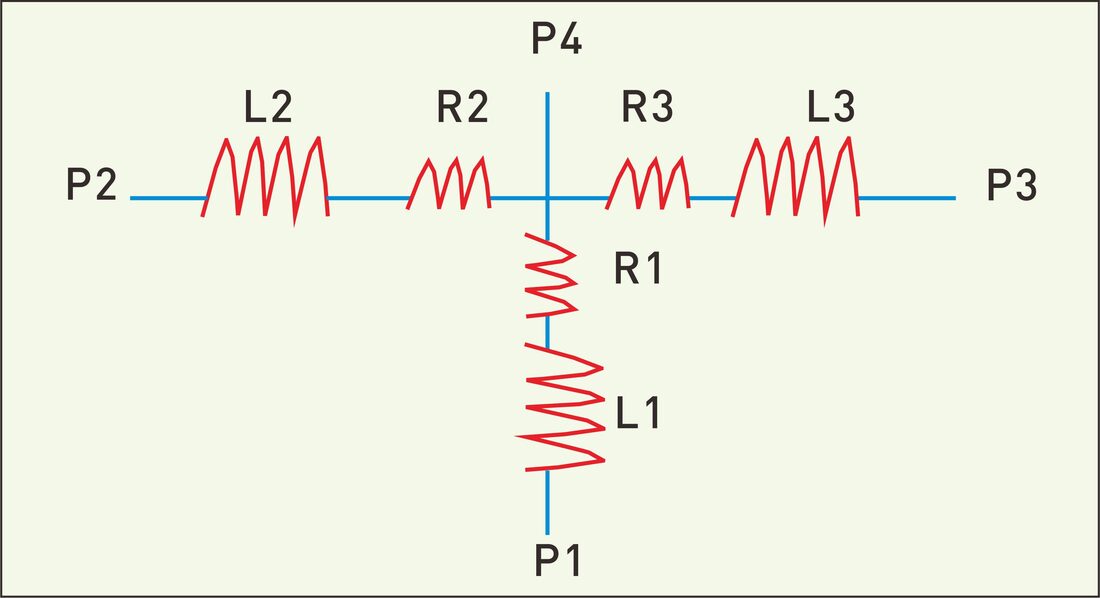

▲ 风扇马达等效电路
比较(Compare)与筛选(Bin-Sorting)功能 比较或筛选功能开启后,可根据测试需求设定上、下限值,提供绝对值和百分比两种设定方式,并可藉由显示和警告声判断量测结果,同时具备Handler、RS-232和GPIB接口输出功能。

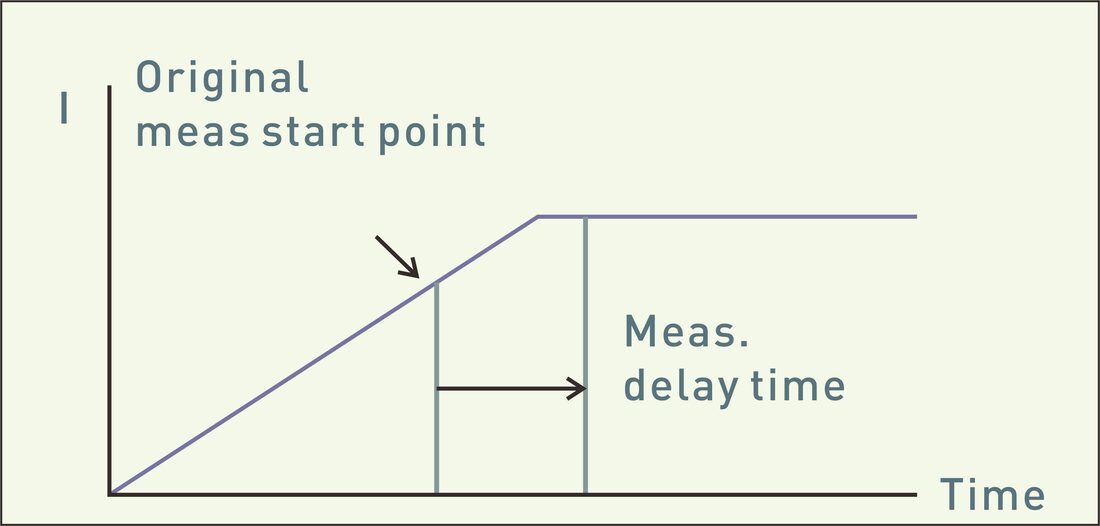

量测延迟功能
从量测信号输出到量测值取样间的时间延迟功能,在测试一些高感量组件时,必须调整量测延迟的时间,等到测试电流稳定后才开始量测,提升相对量测稳定度。
Chroma 16502 Milliohm Meter
▲ 量测延迟功能
触发延迟功能 从触发信号输入到量测信号输出间的时间延迟功能,通常应用于自动化设备动作时间调整的延迟时间。从触发信号输入到量测信号输出间的时间延迟功能,通常应用于自动化设备动作时间调整的延迟时间。
归零功能 归零功能可以扣除由外部测线漏电流和内部电路所造成的量测误差。
取样平均功能 可以藉由取样平均功能来减少量测值在显示上的不稳定性,显示值会是一段时间内的平均值,可搭配量测速度设定以取得准确度与量测速度间的平衡。
电源噪声滤波器 微弱电流的量测容易受到电源噪声的干扰,16502使用先进的电源噪声滤波技术,根据选择的电源输入频率过滤噪声以获得准确的量测值。

量测信号模式

模式 介绍
DC+
DC-
提供单一位准的DC测试电流输出,量测速度可达到65ms,适合应用于自动化生产在线的待测物快速量测。
Pulse+
Pulse-

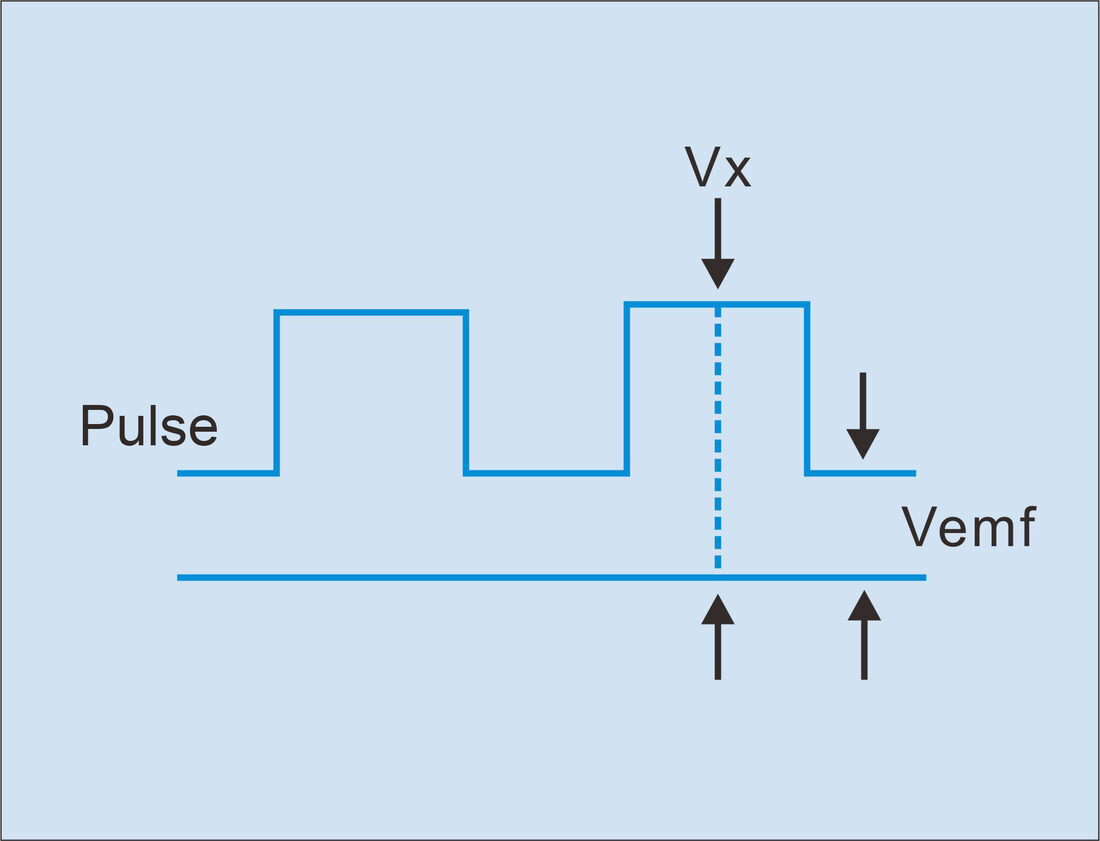

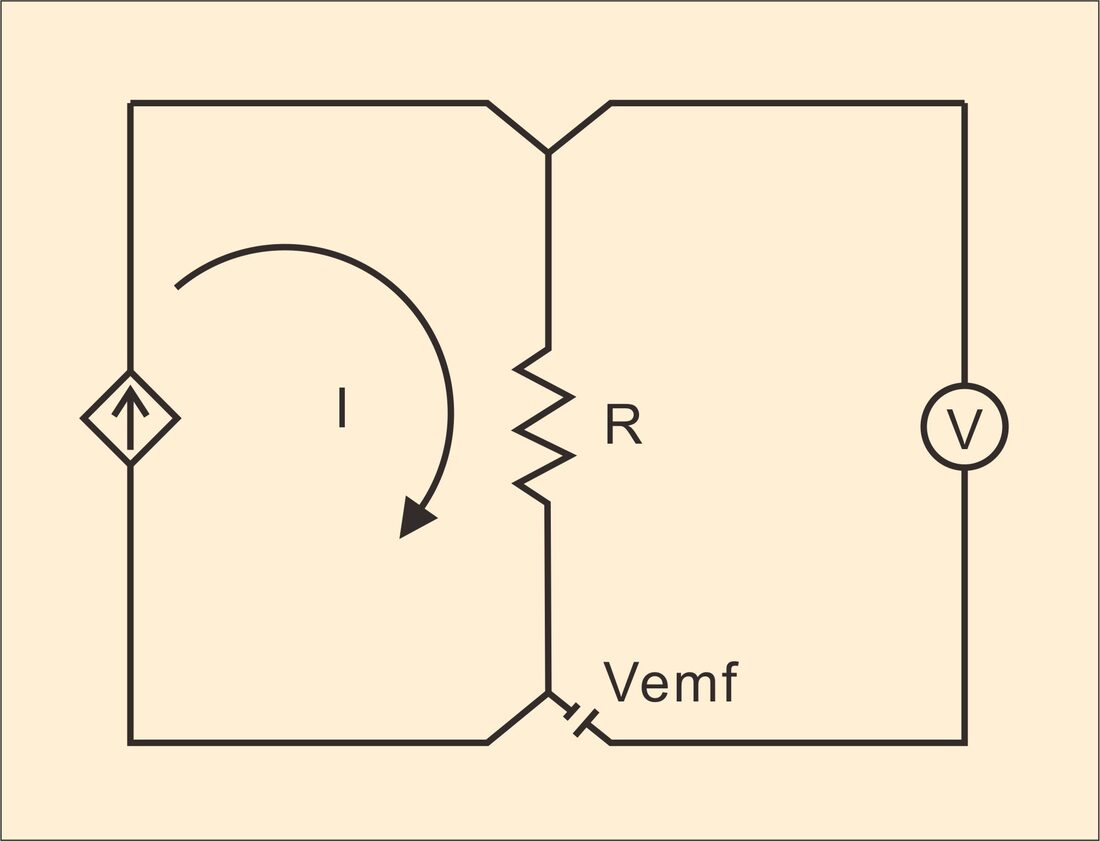

在线材的接点或接面间,不同金属间的热耦合会产生微小的电位差,称为热电动势(Thermoelectric EMF),会对量测造成误差。选择16502毫欧姆表的Pulse量测信号模式可扣除热电动势的影响,适合应用于低电阻值的精密测量。

Chroma 16502 Milliohm Meter
▲ Vemf = Thermoelectric EMFs
Chroma 16502 Milliohm Meter
▲ Vx - Vemf = IR
Vemf = Thermoelectric EMFs
Pulse+/- 具备扣除热电动势影响的功能,同时可减少量测磁性组件时激磁历史所造成的误差,但是相对测试时间较长。

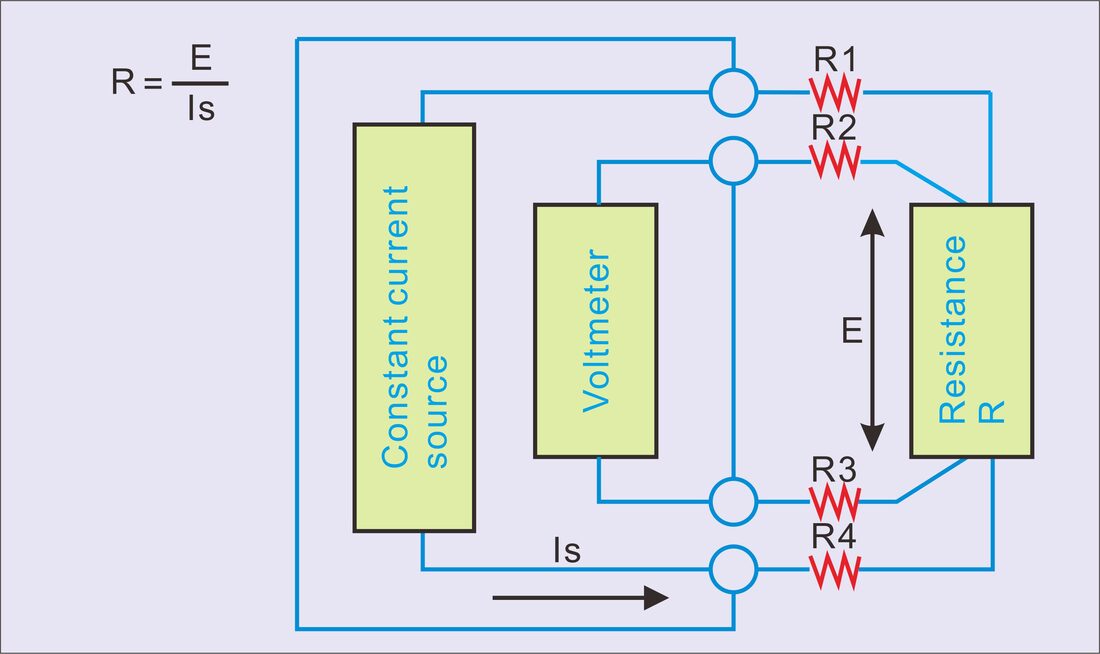

四线量测

避免量测受到测线或接触电阻的影响

使用二线量测时,测线的导体电阻与接点的接触电阻会包含在量测到的电阻值内,导致量测误差。四线量测的方式运用高输入阻抗的电压表,因此几乎所有的量测电流都会通过待测电阻R,藉由只量测R两端的电压,避免R1到R4对电阻值量测产生重大影响。

Chroma 16502 Milliohm Meter
▲ R1到R4为测线电阻与接触电阻的总和

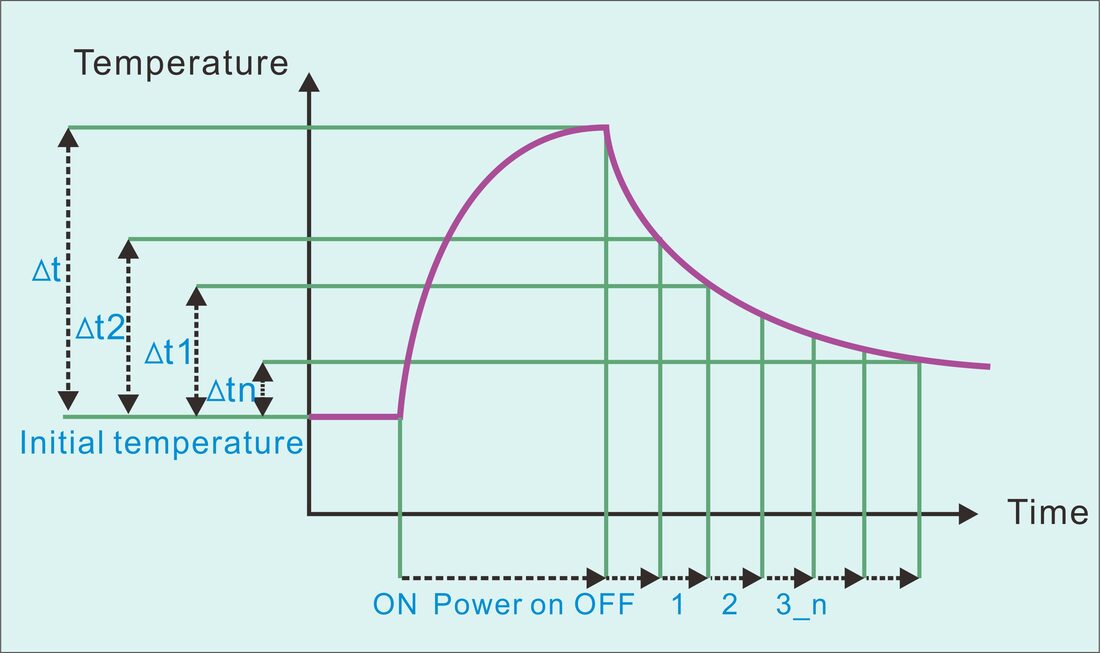

温度补偿功能

16502毫欧姆表提供温度补偿功能,搭配选购A165015温度探棒与A165013/A165014温度补偿卡可量测环境温度,将量测值透过材料温度系数修正,可显示任何环境温度下的电阻值。大部分材料的电阻值都会随环境温度差异而改变,此功能避免复杂的计算过程和计算错误的风险,可快速获得相对应温度的电阻值。16502支持PT100和PT500两种类型的温度探棒,只需要将温度探棒与后面板的温度补偿卡相连接即可量测温度,无温度探棒时也可以输入环境温度进行温度补偿功能。

Chroma 16502 Milliohm Meter
▲ 温度补偿功能说明示意图

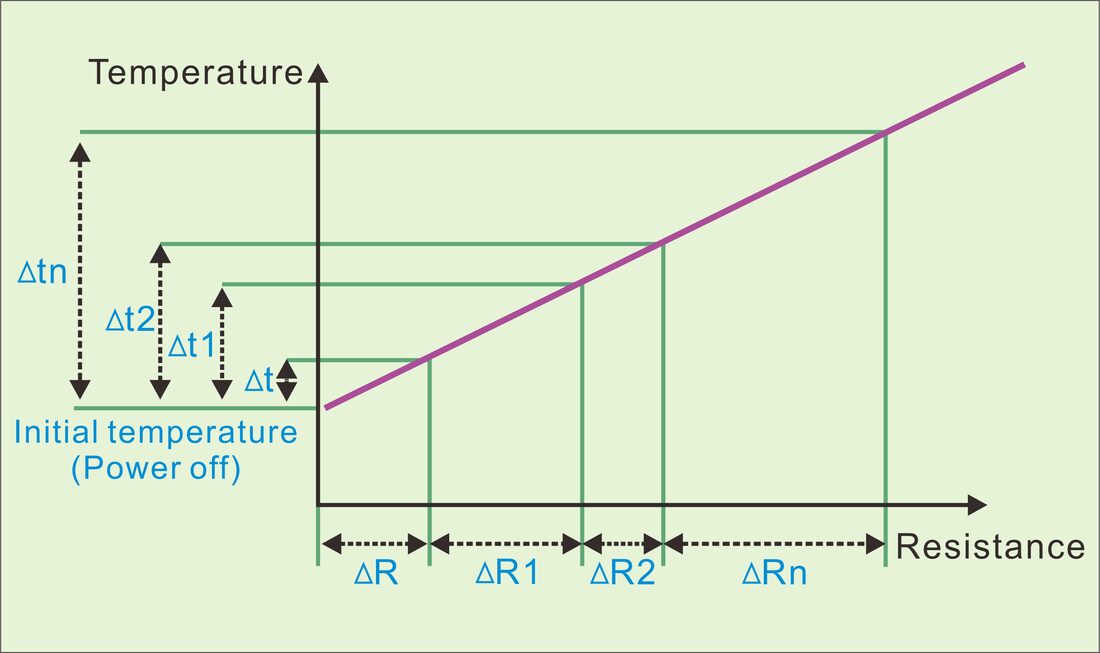

温度转换功能

16502毫欧姆表提供温度转换功能,搭配选购A165015温度探棒与A165013/A165014温度补偿卡可量测环境温度,将量测电阻值与环境温度经计算转换,可获得待测物温度和温度变化信息(Δt)。温度转换功能无法与温度补偿功能同时使用,适用于检验比较马达或线圈在加载电流时的温度变化,可快速获得待测物在电源加载情况下的最大温升。16502支持PT100和PT500两种类型的温度探棒,只需要将温度探棒与后面板的温度补偿卡相连接即可量测温度。

Chroma 16502 Milliohm Meter
▲ 温度转换功能说明示意图

量测应用

  • 开关、Relay、Connector、线材和其他低电阻组件接触电阻的测试
  • 各式各样电感性组件(线圈、Choke和变压器绕线等)的测试
  • 微小电阻、保险丝、电热调节器的传感器等热敏材料的测试
  • 马达、变压器、螺线管和安定器的绕线电阻测试
  • 产品设计的导电性评估
  • 进料检验与品保测试(可搭配治具A165016、A165018及A165019)
Chroma 16502 Milliohm Meter
▲ A165016
Chroma 16502 Milliohm Meter
▲ A165018
Chroma 16502 Milliohm Meter
▲ A165019

型号规格

型号规格说明
16502毫欧姆表
A110235GPIB & Handler 适配卡
A11023619"机框耳架
A113012真空产生器(搭配A165018使用)
A113014真空汞浦(搭配A165018使用)
A165013GPIB & Handler适配卡(含温度补偿)
A165014温度补偿卡
A165015PT100 温度探棒
A165016针型测试线 ( 平板 )
A1650174通道(Channels)电阻扫描仪
A165018SMD Power Choke 测试治具
A165019针型测试线(锥状)
