电感层间短路自动测试系统 Model 1871

型号:1871
分类 嘉品推荐 > Chroma 致茂 > 电气安规测试 > 自动测试系统 适用行业 家电整机制造 、 PCB 电子线路板 、 电子元器件制造 摘要 选择搭配5组或2组测试 类四线式量测设计测试 自动化测试 关芯片电感质量测试 绕线组件脉冲测试 站同测试 选择仅搭配2组层间短路测试 往复式或炮塔式机械架构在测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
1871 电感层间短路自动测试系统 — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品特色

  • 适用尺寸3.2mm x 2.5mm ~1.6mm x 0.8mm
  • 测试包装速度600ppm~1500ppm
  • 层间短路判断功能:
    • 面积比 (Area)
    • 放电二次微分侦测 (Laplacian)
    • 波峰降比 (ΔPeak Ratio)
    • 共振波面积比 (ΔResonant Area)
  • 具接触检查功能以延长治具使用期限
  • 可选择搭配5组或2组测试站
  • 导引盘设计,无掉料疑虑
  • 类四线式量测设计的测试座
  • 具有各种不良品独立收集盒
  • 专用数据收集软件,可实时监控生产质量
  • 切换式中/英/日文操作接口
  • 设备快速、稳定、安全

产品介绍

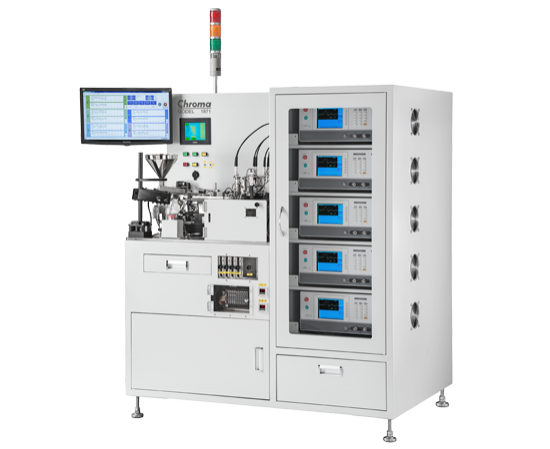

Chroma 1871是专门为芯片型电感所设计的自动化测试生产设备,特别针对层间短路测试而设计,满足客户端大量生产需求。

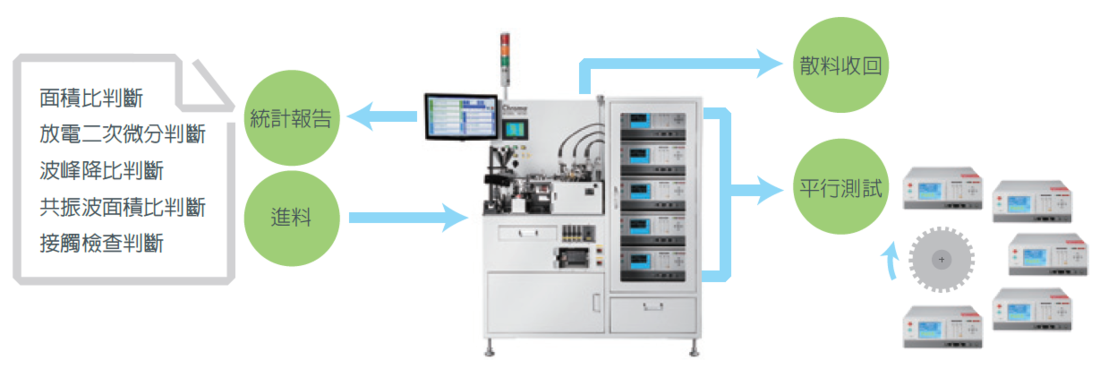

1871的测试功能为层间短路测试(IWT),是把关芯片电感质量的测试系统。此系统也承袭Chroma 19301A 绕线组件脉冲测试器所有的判断功能,包含波形面积比(Area)、放电二次微分侦测(Laplacian)及新的测试判断功能波峰降比(Δ Peak Ratio)、共振波面积比(Δ Resonant Area)。

为因应现今电子产品,薄型化的电感器被大量使用,相对的也需大量生产,Chroma 1871最大生产效率为每分钟1,500个,可满足庞大产能需求。利用一次5组层间短路测试站同时测试来达到快速量产。亦可选择仅搭配2组层间短路测试站给予不需量产的研发或品保等单位使用,以符合最佳的成本效益。

1871的供料模块采用圆盘振动送料,可高速运送薄型化产品。圆盘振动送料可透过轨道设计、光纤侦测及气孔吹气来控制入料时产品的方向,相较于以往直线往复式机械送料更快速也省空间。

传统往复式或炮塔式机械架构在测试移载时,是以吸嘴吸附并移载产品,往往在移载时受移动惯性影响发生产品掉落或定位不准确无法量测。1871的测试区为封闭式导引盘架构设计,高速移载时不会有产品掉落的疑虑,相较于传统机械架构则更快速、稳定。

致茂电子专注于精密电子量测技术,自动测试设备的治具亦可量身订做。1871使用的测试座为类四线式量测设计,测试座与产品的连接端采片式设计,比一般测试设备使用的探针更容易接触且寿命长;量测时,片式设计也比探针稳定、容易维护。

Chroma 1871具备专用软件,可于生产过程中实时监控测试状态,收集储存每单一产品的测试数据。实时监控功能有利于降低生产风险,减少不必要的工时;数据收集功能则可协助研发及品保单位做产品分析或质量控管,透过软件接口的数据分析可提升质量,进而增加利润。

Applications

研发、品保批量验证可选择仅搭配2组层间短路测试站

研发及品保单位会进行产品特性检测,以层间短路测试分析产品不良状态。因此检测同时也需要收集测试数据,分析产品的数据及质量。

产线高速测试生产搭配5组层间短路测试站

生产线可选择搭配5组层间短路测试站,一次5站同时测试可缩短测试时间,以达到高速量产,测试同时亦可监控测试状态并收集数据。

>

型号规格

型号规格说明
1871电感层间短路自动测试系统
