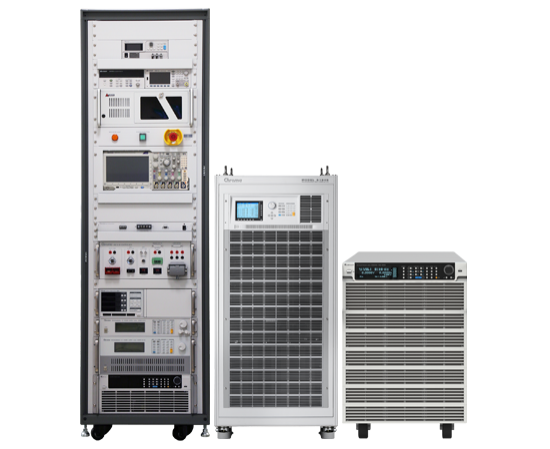

电动车车载充电器/DC-DC转换器自动测试系统 Model 8000

型号:8000
分类 嘉品推荐 > Chroma 致茂 > 新能源汽车测试 > 新能源汽车零部件测试系统 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 专业自动化测试 电气与通信相关测试 依照需求调整测试 多组被测物同测试 车载充电器自动化测试 单向车载充电器测试 双向车载充电器测试 标准测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
8000 电动车车载充电器/DC-DC转换器自动测试系统 — 登录可见 登录可见 官网规格,价格面议
61809/61812/61815 回收式电网模拟电源 — 登录可见 登录可见 官网规格,价格面议
62000D Series 双向可程控直流电源供应器 — 登录可见 登录可见 官网规格,价格面议
B618007 回收式交流负载功能 (选配) — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品特色

  • 专业自动化测试系统,用于测试EV车载充电器与DC-DC转换器
  • 支持GB/T 40432及GB/T 24347相关标准,轻松实现电气与通信相关测试
  • 客制化治具与连接面板,可轻松快速进行被测物与设备间的连接、换件
  • 高度整合与开放式的架构,可以依照需求调整测试系统与范畴
  • 完整的报告输出能力
  • 搭配MES进行产线EOL测试与数据上传
  • 支持多组被测物同时测试的系统规划

➥ 可程控双向直流电源供应器 Model 62000D Series
➥ 回收式电网模拟电源 Model 61809/61812/61815

产品介绍

车载充电器自动化测试系统

车载充电器主要负责将充电桩的交流电,转换成直流电对动力电池充电,常见的功率规格为3.3kW、6.6kW、11kW、22kW,并且未来将有更大量的双向车载充电器透过V2X的模式被应用在EV上。致茂电子提供了符合GB/T 40432等相关标准测项,协助用户全面针对被测物各种应用模式进行验证。

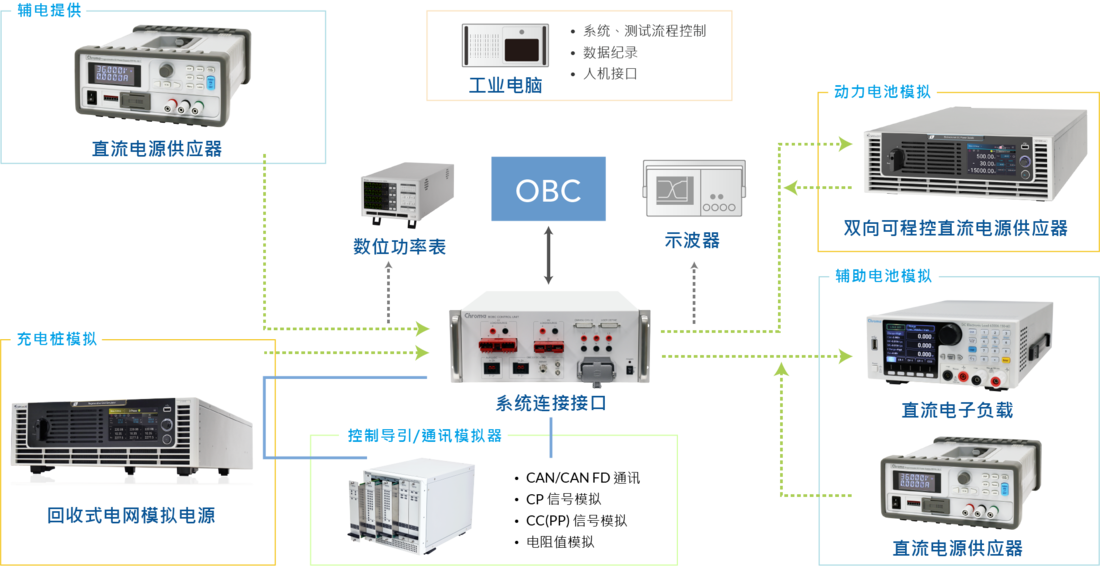

单向车载充电器测试架构

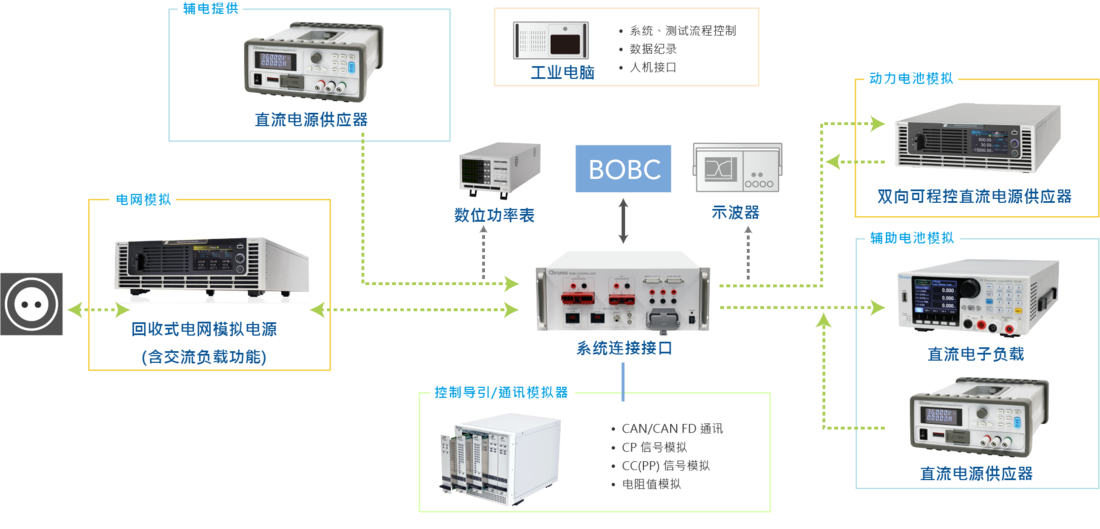

双向车载充电器测试架构

标准测试项目

充电模式

  • CAN Communication Test (CAN基本通讯功能试验)
  • Input/Output Test (输入输出试验)
  • Phase Angle Deviation Test (交流电压相位偏差试验)
  • Inrush Current Test (冲击电流试验)
  • Output Accuracy Test (电压/电流误差试验)
  • Ripple & Noise Test (纹波因数试验)
  • Overshoot Test (启动输出过冲试验)
  • Load Dump Test (输出抛载试验)
  • Line Regulation Test (输入效应试验)
  • Load Regulation Test (负载效应试验)
  • Fin Ramp Shut Down Test (输入频率极限试验)
  • Fin Ramp Start Up Test (开机频率极限试验)
  • Vin Ramp Shut Down Test (输入电压极限试验)
  • Vin Ramp Start Up Test (开机输入电压极限试验)
  • OVP/UVP/OPP Test (过压/欠压/过载保护试验)
  • Phase Failure Protection Test (缺相保护试验)
  • Open/Short Circuit Test (CC/CP 断路/接地试验)
  • PWM Interruption Test (PWM 中断试验)

放电模式

  • Voltage Accuracy Test (输出电压精度试验)
  • Frequency Accuracy Test (输出频率精度试验)
  • Dynamic Load Response Test (负载动态响应试验)
  • Voltage Distortion Test (电压波形畸变率试验)
  • DC Component Test (输出直流分量试验)
  • Discharging Efficiency Test (逆变效率试验)
  • Static Power Test (空载损耗试验)
  • Overload Capacity Test (逆变输出过载能力试验)
  • OVP/UVP/OCP Test (过压/欠压/过流保护试验)

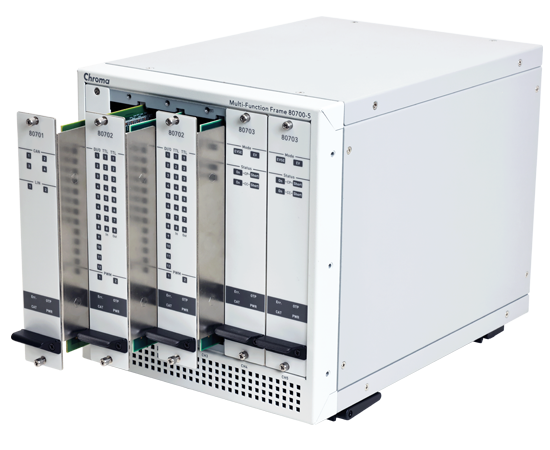

多功能测试平台 (Chroma 80700)

Chroma 80701

  • 4组CAN/CAN FD独立通道
  • 2组LIN Bus独立通道
  • 可输出多组触发讯号
  • 支持Live counters、CRC、UDS功能

Chroma 80702

  • 12组DI/DO通道
  • 2组PWM输出通道
  • TTL输入/输出通道各8组
  • 支持DI/DO触发连动功能

Chroma 80703

  • EV/EVSE双模式切换
  • CP PWM讯号的调整及量测功能
  • 支持CP、CC讯号断路及接地模拟功能
  • 支持CP、CC回路电阻值可程控调整

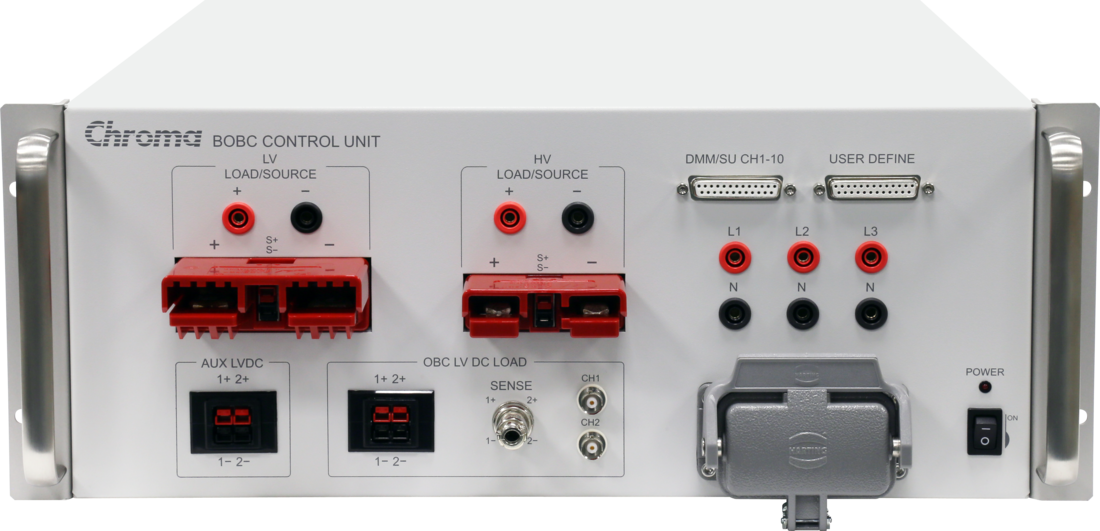

车载充电器/DC-DC转换器切换治具

  • 整合测试设备接口,方便用户快速切换被测物
  • 支持单/双向车载充电器使用
  • 提供交流单/三相电、直流高/低压及辅电接口
  • 直流高压接口 600V/1200V 可选
  • 提供DMM讯号量测接口
  • 支持温度模拟功能

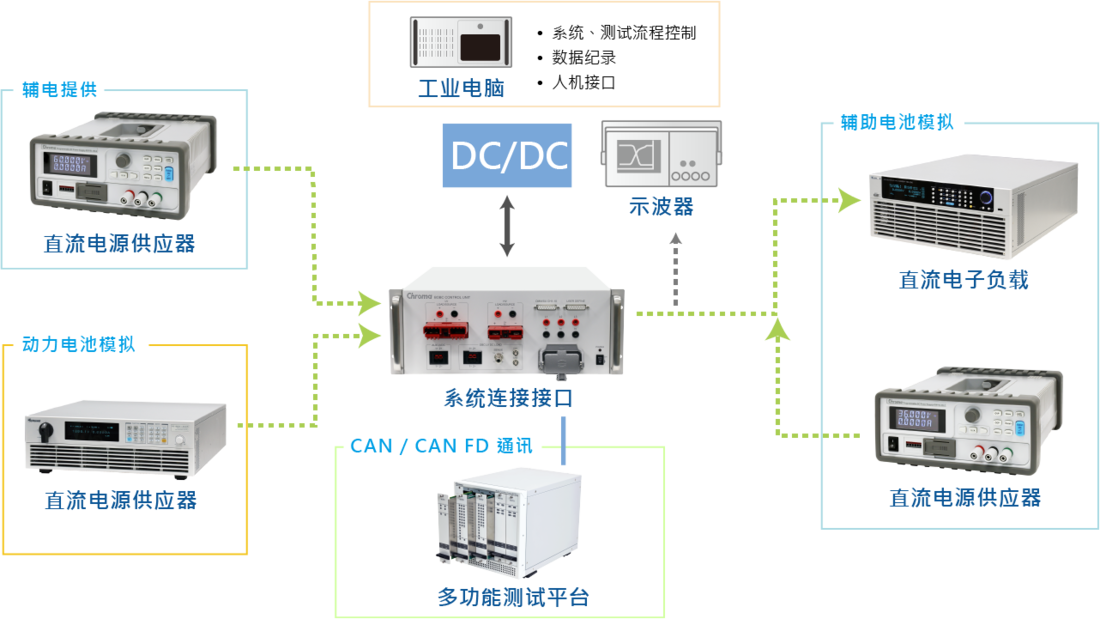

DC-DC转换器自动化测试系统

EV中至少会有一个DC-DC转换器,主要功能是将动力电池的电力转换成辅电输出供系统使用。 Chroma提供自动测试解决方案,符合GB/T 24347相关规范,并可依照用户需求提供相关客制化测试。

标准测试项目

  • CAN Communication Test (CAN基本通讯功能试验)
  • Efficiency-weighted Test (效率试验)
  • Rated Power Test (额定功率试验)
  • Output Voltage Accuracy Test (电压控制误差试验)
  • Output Current Accuracy Test (电流控制误差试验)
  • Overshoot & Recovery Time Test (超调量和恢复时间试验)
  • Ripple & Noise Test (纹波因数试验)
  • Line Regulation Test (输入效应试验)
  • Load Regulation Test (负载效应试验)
  • Total Regulation Test (总效应测试)
  • Vin Ramp Shut Down Test (输入电压极限试验)
  • Vin Ramp Start Up Test (开机输入电压极限试验)
  • Output Response Time Test (输出响应时间试验)
  • OVP/UVP/OCP Test (过压/欠压/过电流保护试验)

型号规格

型号规格说明
8000电动车车载充电器/DC-DC转换器自动测试系统
61809/61812/61815回收式电网模拟电源
62000D Series双向可程控直流电源供应器
B618007回收式交流负载功能 (选配)
