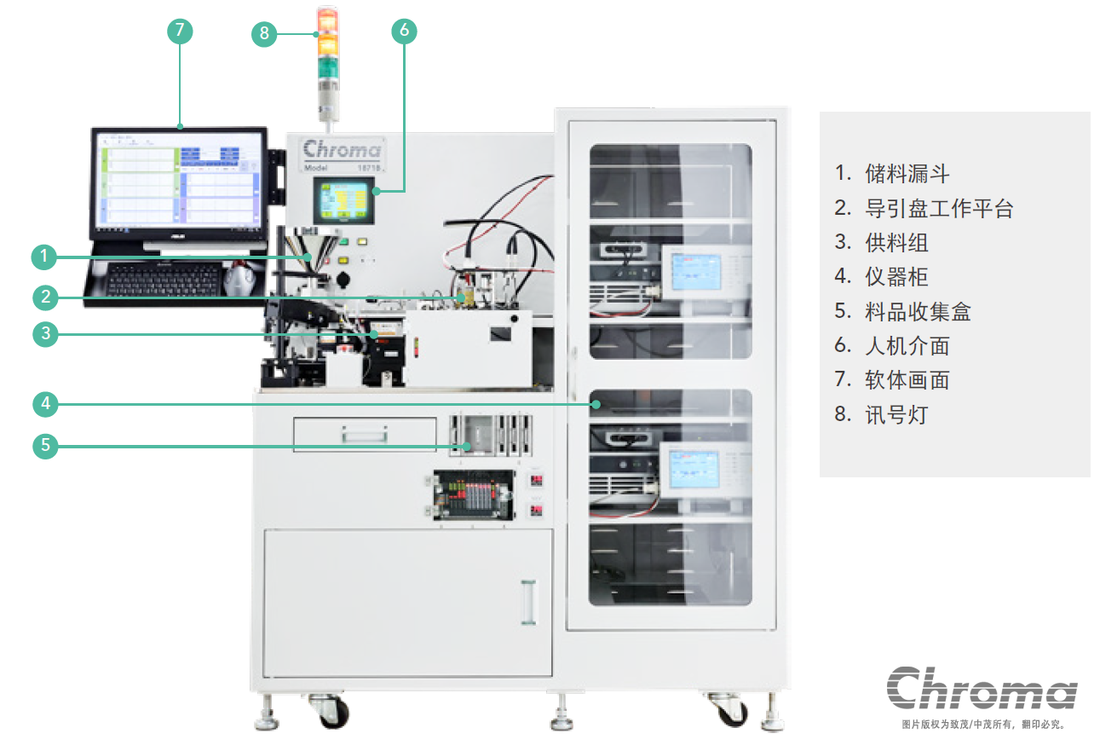

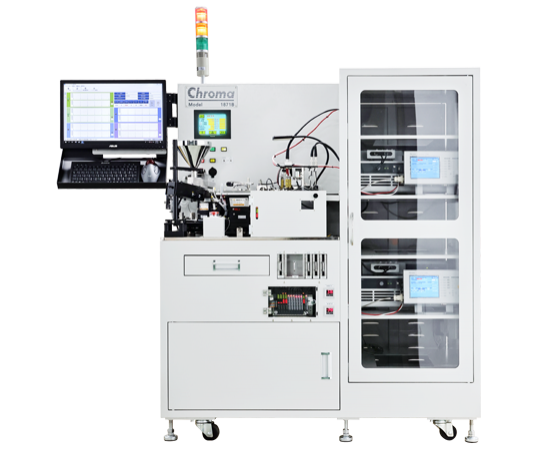

电感重叠电流自动测试系统 Model 1871B

型号:1871B
分类 嘉品推荐 > Chroma 致茂 > 通用测试解决方案及其他 > 被动元件测试 > 被动元件自动测试系统 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 重叠电流测试 选择搭配5组或2组测试 可达10MHz高频测试 功能与规格检测 自动测试 Q值检测 Q值测试 电感测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
1871B 电感重叠电流自动测试系统 — 登录可见 登录可见 官网规格,价格面议
11050 Series 高频 LCR 表 — 登录可见 登录可见 官网规格,价格面议
A110504 直流重叠电流保护盒 — 登录可见 登录可见 官网规格,价格面议
A110505 直流重叠电流源 0~20A — 登录可见 登录可见 官网规格,价格面议
A187100 数据搜集软件 — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品特色

  • 适用尺寸:
    • 1.0 x 0.6 mm ~ 3.2 x 2.5 mm
    • 高度≦2mm
  • 测试分选速度 (5站):600 ~1200(ppm)

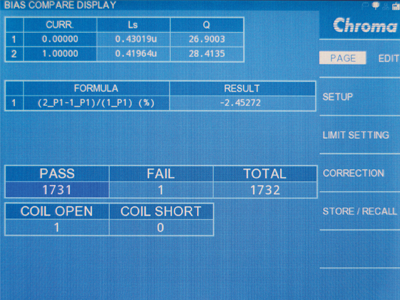

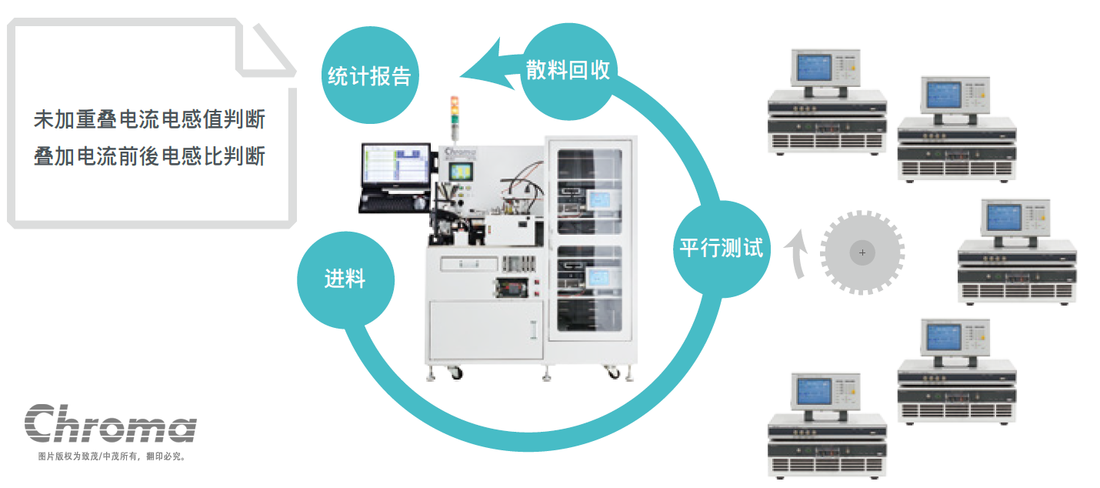

  • 重叠电流测试判断功能:
    • 未加重叠电流电感值
    • 叠加电流前后电感比

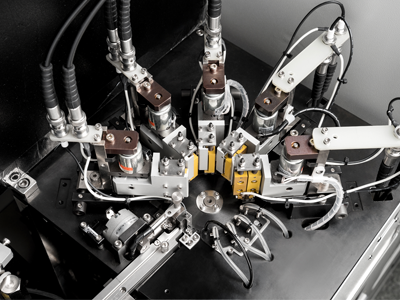

  • 可选择搭配5组或2组测试站

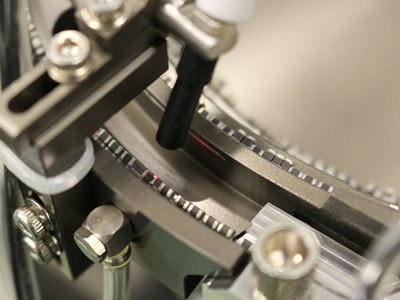

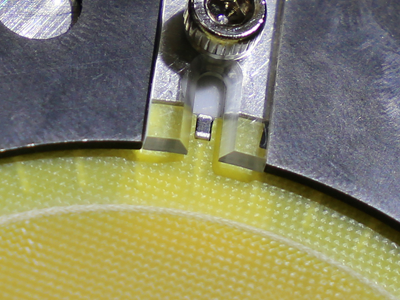

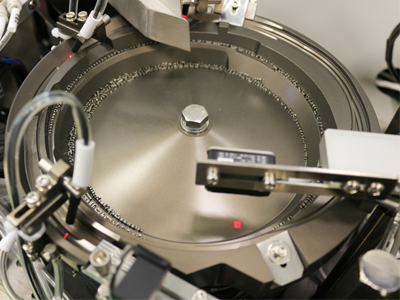

  • 导引盘设计,无掉料的疑虑
  • 搭配Chroma 11050可达10MHz高频测试

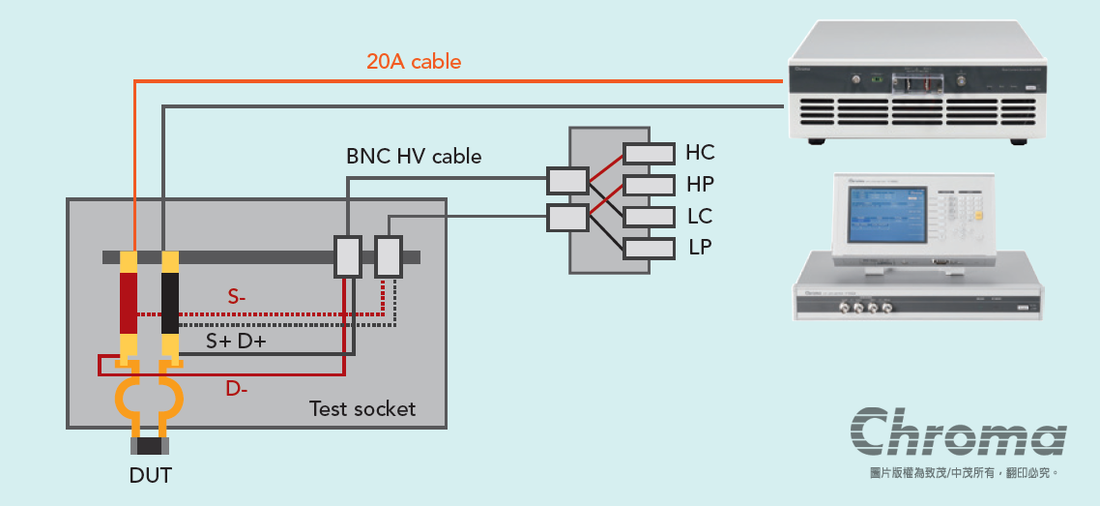

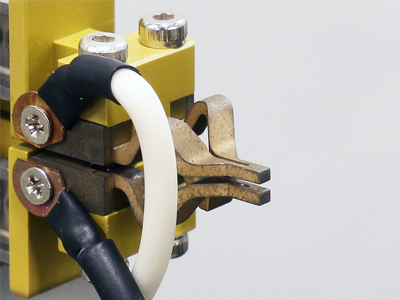

  • 专为耐大电流设计的测试座 (~20A)

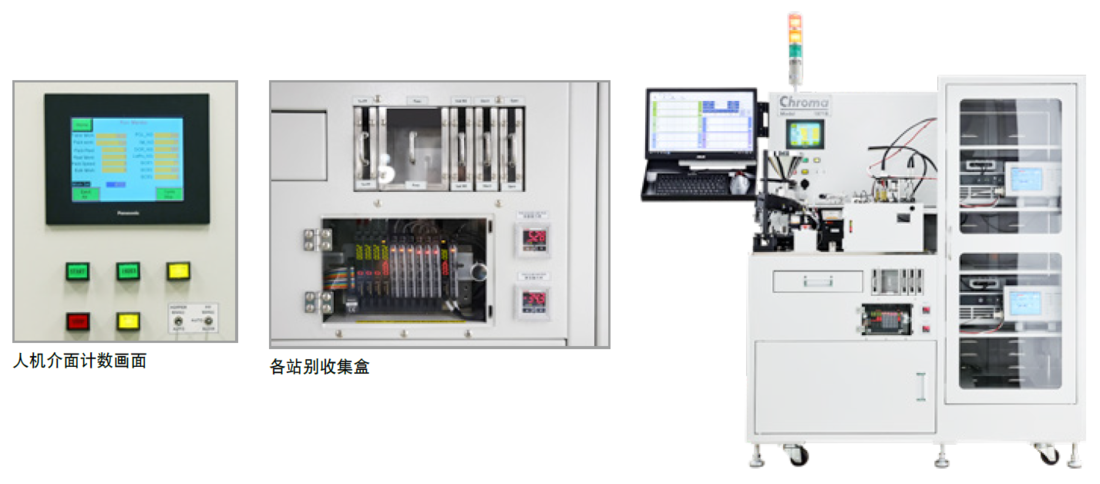

  • 具有各种不良品独立收集盒

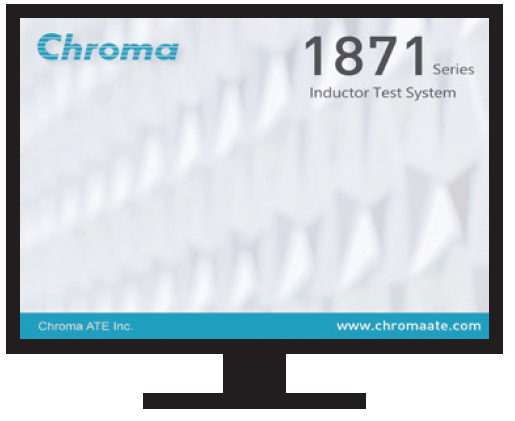

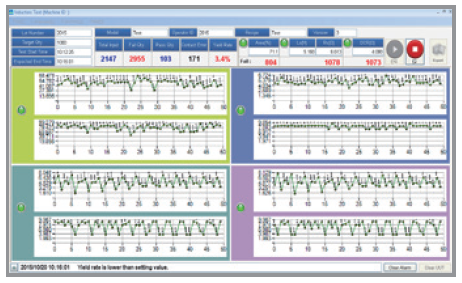

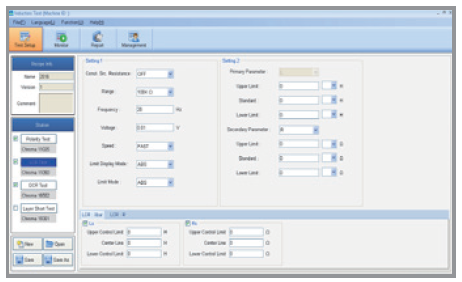

  • 专业数据搜集软件,实时监控质量
  • 搭配软件进行测座的归零校正
  • 繁中/英文/日文操作接口
  • 设备快速、稳定、安全

产品介绍

因应 3C、车用等绿能市场对小型压模功率电感(Molding Power Choke)的用量扩增,及对质量的高度要求,尤其车用产品的电子组件,功能与规格检测要求更加严谨及完整。以电感为例,已有一线的压模电感大厂,将电感重叠电流测试列为生产全检项目。Chroma 1871B特别为此作设计以提供快速的自动测试及精确的产品质量监控。

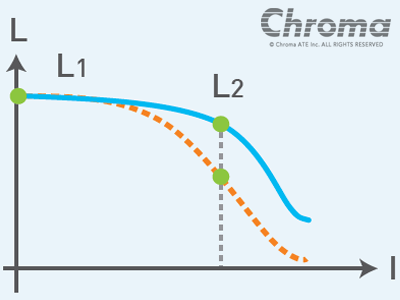

电感在重叠电流测试后,会因为残磁现象导致短时间B-H特性无法回到零点,进而影响电感Ls/Q值产生短暂差异。若于电感测包机上加入重叠电流测试并一贯执行,会导致最后电感Ls/Q值检测异常,这意味有些电感不适合将重迭电流测试与Ls/Q值测试设计于同一台电感自动测包机上,因而衍生单纯重叠电流规格检测的独立机台之需求。

电感测试的生产速度及完整性是客户最在意的重点,以往业界若不是以人工操作配合夹/治具作测试,就是使用旧型且速度慢的设备,对于来自终端客户倍增的需求,实在是缓不济急。Chroma 1871B重叠电流自动测试系统高达1200 ppm的快速自动检测搭配Chroma高精度测试仪器,可仅针对有重叠电流测试要求的产品追加前置筛选,弹性测试站数的选择满足特定检测要求,避免客户需求尚未放量时,投资较多使用率不高的设备。

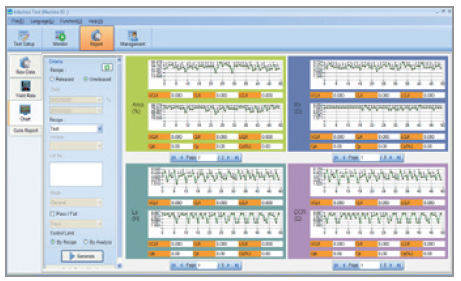

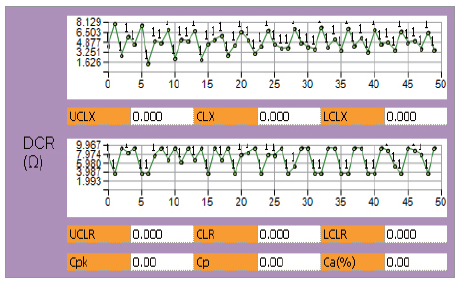

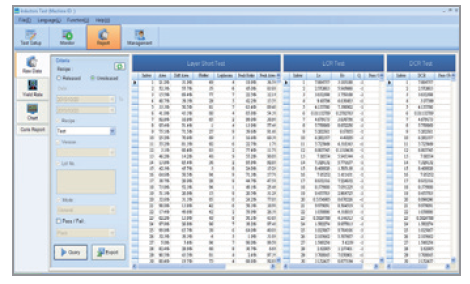

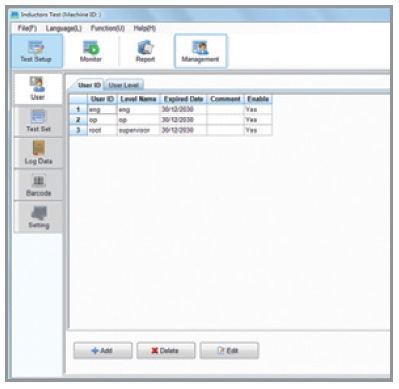

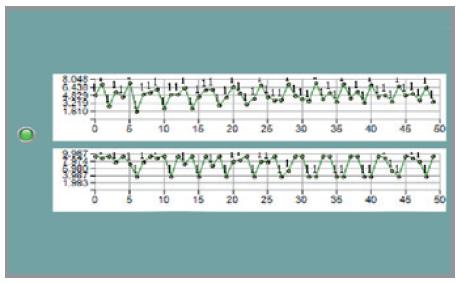

电感制程质量及数据的可追溯性已成为产业设备不可或缺的功能。Chroma 1871B重叠电流自动测试系统搭配专业的数据搜集软件,可于生产过程中实时监控测试状态并收集及储存每单一产品的测试数据,且透过软件统计功能来协助研发及品保单位做产品分析或质量控管,以达到整体制程管制。

Chroma 1871B的设计涵盖了市面上多种压模功率电感(Molding Power Choke)的尺寸测试,若尺寸相近者,仅需更换部份零件即可共享,为制造生产部门带来更便利的操作模式。

>

型号规格

型号规格说明
1871B电感重叠电流自动测试系统

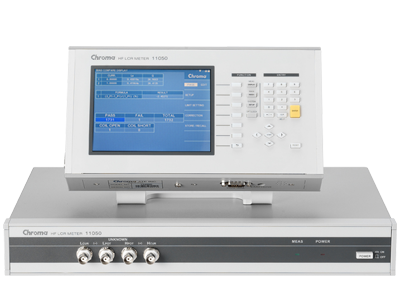

11050 Series高频 LCR 表

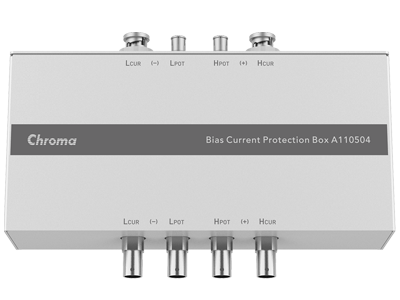

A110504直流重叠电流保护盒

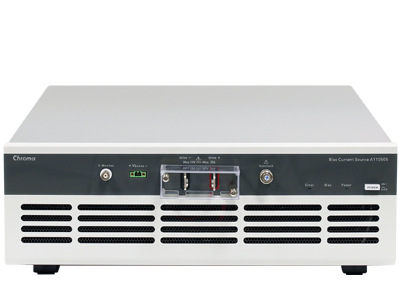

A110505直流重叠电流源 0~20A
A187100数据搜集软件
