产品概述

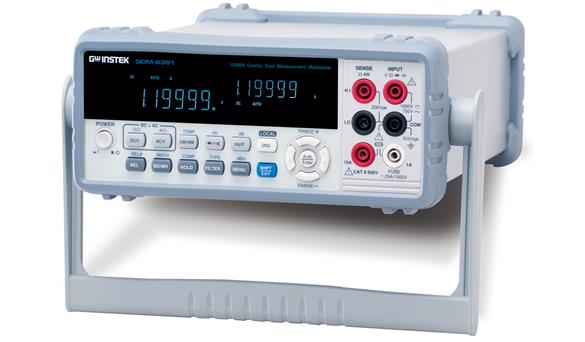

固纬电子推出全新的5 1/2双显示数字电表 – GDM-8351，来替代原有同级的机型GDM-8251A。新电表同样使用VFD双显示屏、最大显示120000位数、0.02%直流电压基本准确度和USB / RS232C通讯接口，为使用者提供准确的测量功能、清晰的数值观测和方便链接个人计算机的便利性。
该新电表除拥有基本测量项目，如交直流电压、交直流电流、2线式/4线式电阻、温度测量、短路蜂鸣和二极管测试功能外，还配有可测量电容的能力。此外同样也提供了多样的辅助性功能，如最大值/最小值、dB、dBm、比较、读值保持、算术(MX+B, 1/X, %)…等，来协助符合如制程测试、教学实验和检验场合时的测量应用需要。
另外在外部控制方面，Digital I/O的pin脚，除了提供较常使用于比较功能时的信号输出外，也能让使用者自行定义各pin脚信号输出。在自定义模式下，用户可将此I/O视同一个简单的数字硬件，并透过各pin脚的信号来达成对外控制的需要，以节省用户制作硬件线路的麻烦。
最后在远程控制和数据撷取方面，考虑用户习惯性和系统接口的普遍性，该电表提供了标准的RS-232C和USB接口，可用来编写控制程序并读取测量结果；尤其在USB接口上，还可让用户自行选择该接口是USBCDC或USBTMC模式；当选用USBTMC模式时，用户可以像控制GPIB接口仪器一样控制USB接口仪器，而不需使用相对昂贵的GPIB连接线。

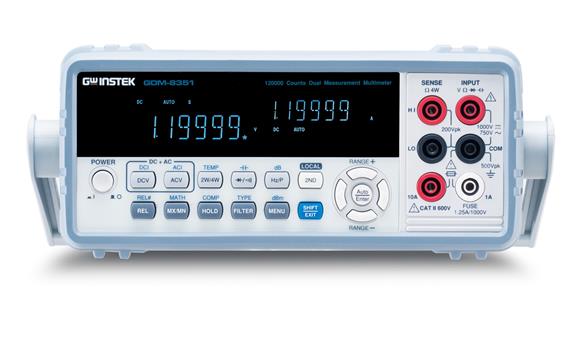

双测量/双显示
与固纬6 1/2和5 1/2位数电表相同，GDM-8351也采用VFD双显示屏来支持测量项目间的组合可能，例如:监控测试线路中组件呈现出的直流电压和电流或测量直流电压带有交流成份…等，可藉由一次性测量所获得之结果分别且同时呈现在个别的显示屏上。除了在测量上可节省使用者的时间，同时在观测上也免去了切换显示的麻烦。
可选择的测量速度
GDM-8351也拥有同级产品中最快的测量速度，并提供3文件的速度选择 – 慢速/中速/快速；如在快速模式时，直流电压的测量可达每秒320个读值；此速度的选择，有助于使用者将其测量的效益最大化。
| 功能 vs. 速度 (读值/每秒) | 慢(S) | 中(M) | 快(F) |
| 直流电压/直流电流/电阻 | 10 | 40 | 320 |
| 交流电压/交流电流 | 10 | 40 | 320 |
| 短路蜂鸣/二极管 | 10 | 40 | 320 |
| 频率/周期 | 1 | 9.8 | 83 |
| 温度 | 10 | 40 | 320 |
| 电容 | 2 | 2 | 2 |
多样的测量项目和功能
GDM-8351提供比同等级之产品相对多样化的测量项目和功能，包括12项主要的测量项目，如交流电压/电流、直流电压/电流、交流+直流电压/电流、2线式/4线式电阻、温度、频率、二极管和短路蜂鸣测试；甚至还配有可测量电容的能力。另外也提供了多样的辅助性功能来搭配主要测量项目，例如最大值/最小值、读值保持、相对值、dB、dBm、算术(MX+B, 1/X, %)和比较功能，来满足用户处理日常工作的需要。
| 主要量测项目 | |||||||
|
辅助功能
|
电压
|
电流
|
电阻
|
频率
|
温度
|
二极管
|
电容
|
| dB | ● | X | X | X | X | X | X |
| dBm | ● | X | X | X | X | X | X |
| Max/Min | ● | ● | ● | ● | ● | X | ● |
| Relative | ● | ● | ● | ● | ● | X | ● |
| Hold | ● | ● | ● | ● | ● | X | X |
| Compare | ● | ● | ● | ● | ● | X | ● |
| Math | ● | ● | ● | ● | ● | X | X |

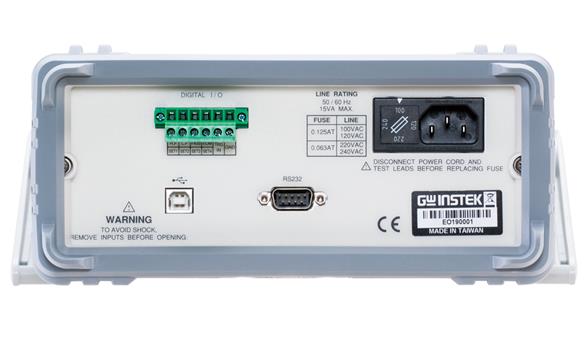

便利的Digital I/O功能
另一项和GDM-8251A的差异是，GDM-8351的Digital I/O可提供2种不同模式的功能，一般模式和自定模式。在一般模式时，Digital I/O会依据比较功能的结果，输出Hi Fail、Lo Fail、Pass和EOM (测量结束)信号，同时提供外部触发输入。而在自定模式时，用户可自行定义4个pin脚(SET1~SET4)的输出状态，进而执行外部控制。
免费软件 – 远程控制和数据撷取
另外，为了方便用户可以立即透过USB通讯接口来撷取测量读值，GDM-8351也提供了免费的软件 – Excel ADDins。该软件安装执行后，会在Microsoft Excel中建立连接的宏工具，让用户直接控制GDM-8351的设定，记录测量的结果，并透过Excel绘图功能将记录数据同步转成图形显示，不仅节省了程序开发的时间，也避免了不同语言程序的兼容性。
