产品概述

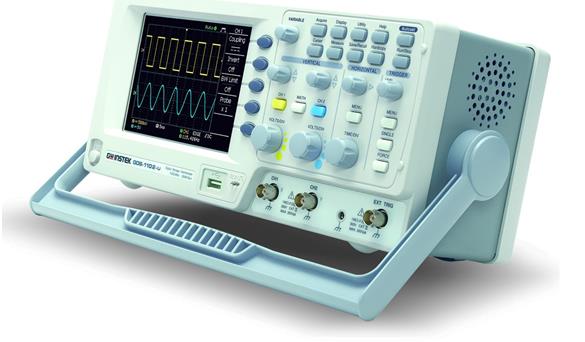

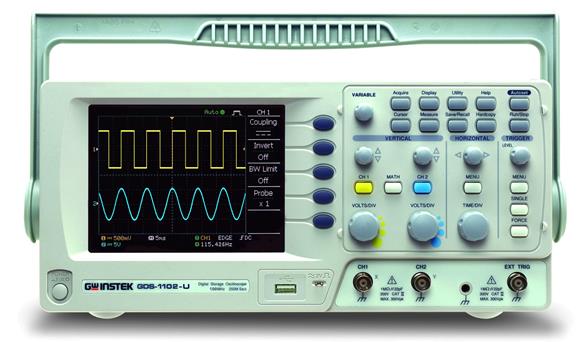

GDS-1000-U系列是一款通用双通道示波器，提供50MHz/70MHz/100MHz宽带，满足多样化教学要求和基本工业需要。结合直观的仪器界面设计和5.7’’彩色TFT LCD显示器。
GDS-1000-U系列采用双采样模式，250MSa/s即时采样率和25GSa/s等效采样率，用户可以灵活选择。快速波形处理能力、先进的触发功能、2.5kg轻量设计，GDS-1000-U为用户所青睐。
GDS-1000-U的USB Host和USB Device界面操作简单，用户可以通过USB Device远端控制仪器，通过USB Host直接存储数据，还能启用数据记录功能监控指定时间序列内的波形数据。
产品特性
- 100/70/50MHz带宽，2输入通道
- 250MSa/s实时采样率，25GSa/s等效采样率
- 每通道4k记录长度
- 存储/调取15组前面板设置和波形
- 5.7"彩色TFT LCD显示
- 19组自动测量
- 运算功能：加、减、FFT
- USB Host & Device端子
- Go/NoGo功能
- 数据记录器
- 终身保修
技术规格
快速选型
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-1052-U | 50MHz | 250MSa/s | 4K | 2 | USB |
| GDS-1072-U | 70MHz | 250MSa/s | 4K | 2 | USB |
| GDS-1102-U | 100MHz | 250MSa/s | 4K | 2 | USB |
| 详细规格 | |||
| GDS-1052-U | GDS-1072-U | GDS-1102-U | |
| 垂直 | |||
| 通道 | 2 | 2 | 2 |
| 带宽 | DC~50MHz(-3dB) | DC~70MHz(-3dB) | DC~100MHz(-3dB) |
| 上升时间 | 约＜7ns | 约＜5ns | 约＜3.5ns |
| 灵敏度 | 2mV/div~10V/div(1-2-5步进) | ||
| 精确度 | ±(3%×|读值|+0.1div+1mV) | ||
| 输入耦合 | AC，DC，GND | ||
| 输入阻抗 | 1MΩ±2%，约15pF | ||
| 极性 | 正常，反相 | ||
| 最大输入 | 300V(DC+AC峰值)，CAT II | ||
| 波形信号处理 | +，-，FFT | ||
| 偏移范围 | 2mV/div~50mV/div：±0.4V；100mV/div~500mV/div：±4V；1V/div~5V/div：±40V；10V/div：±300V | ||
| 带宽限制 | 20MHz(-3dB) | ||
| 触发 | |||
| 触发源 | CH1、CH2、Line、外部 | ||
| 模式 | 自动、正常、单次、TV、边沿、脉冲宽度 | ||
| 耦合 | AC、DC、低频抑制、高频抑制、噪声抑制 | ||
| 灵敏度 | DC~25MHz：约0.5div或5mV；25MHz~50/70/100MHz：约1.5div或15mV | ||
| 外部触发 | |||
| 范围 | ±15V | ||
| 灵敏度 | DC~25MHz：约50mV；25M~50/70/100MHz：约100mV | ||
| 输入阻抗 | 1MΩ±2%，约16pF | ||
| 最大输入 | 300V(DC+AC峰值)，CAT II | ||
| 水平 | |||
| 范围 | 1ns/div~50s/div(1-2.5-5步进)；ROLL；50ms/div~50s/div | ||
| 模式 | 主时基，窗口，放大窗口，滚动，X-Y | ||
| 精确度 | ±0.01% | ||
| 前置触发 | 最大10格 | ||
| 后置触发 | 1000格 | ||
| X-Y模式 | |||
| X-轴输入 | 通道1 | ||
| Y-轴输入 | 通道2 | ||
| 相位移 | ±3°在100kHz | ||
| 信号获取 | |||
| 实时采样率 | 最大250MSa/s | ||
| 等效采样率 | 最大25GSa/s | ||
| 垂直分辨率 | 8 bits | ||
| 记录长度 | 最大4k点 | ||
| 获取模式 | 正常、峰值侦测、平均 | ||
| 峰值侦测 | 10ns(500ns/div~50s/div) | ||
| 平均次数 | 2, 4, 8, 16, 32, 64, 128, 256 | ||
| 光标和测量 | |||
| 电压测量 | Vpp，Vamp，Vavg，Vrms，Vhi，Vlo，Vmax，Vmin，上升前激电压/过激电压，下降前激电压/过激电压 | ||
| 时间测量 | 频率、周期、上升时间、下降时间、正脉宽、负脉宽、占空比 | ||
| 光标测量 | 光标之间的电压差(ΔV)，光标之间的时间差(ΔT) | ||
| 自动计数 | 6位分辨率；精确度：±2%；信号源：除视频触发模式外，所有可用的触发源 | ||
| 调整探棒补偿信号 | |||
| 频率范围 | 1kHz~100kHz，1kHz/STEP | ||
| 占空比范围 | 5%~95%；5%/STEP | ||
| 控制面板功能 | |||
| 自动设置 | 自动调整垂直VOLT/DIV、水平TIME/DIV和触发准位 | ||
| 保存设置 | 多达15组测量条件 | ||
| 保存波形 | 15组波形 | ||
| 显示 | |||
| TFT LCD类型 | 5.7'' | ||
| 显示分辨率 | 234(垂直)×320(水平)点 | ||
| 显示格线 | 8×10格 | ||
| 显示亮度 | 可调 | ||
| 接口 | |||
| USB Device | USB1.1&2.0全速兼容 | ||
| USB Host | 图像(BMP)波形数据(CSV)和设置(SET) | ||
| 电源 | |||
| 线性电压范围 | AC 100V~240V，48Hz~63Hz，自动选择 | ||
| 其他 | |||
| 多种语言菜单 | 可用 | ||
| 在线帮助 | 可用 | ||
| 尺寸&重量 | |||
| 310(W)×142(H)×140(D)mm，约2.5kg | |||
