规格参数
产品概述

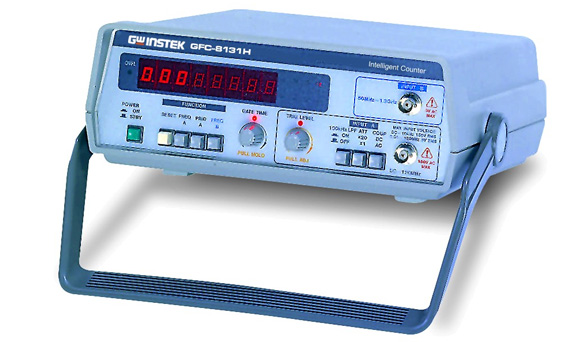

就周期与频率而言，GFC-8000系列实际上能够满足实验室和ATE的很多计数量测。清晰的红色8位数字LED显示和溢出指示提供了快速和清晰的显示。8270H/8131H在GHz范围增加了极高的灵敏度：高稳定度的时序，在100ns分辨率达1Hz，瞬间更新的响应时间每秒7位，可调式触发准位控制。所有功能的操作都被整齐地设计到前面版上，轻巧的外型适合手提和桌上使用，GFC-8000系列是您不错的选择。
产品特性
- 提供频率与周期量测
- 在高频与低频，均具高解析度
- 频率范围：0.01Hz~2.7GHz(GFC-8270H)
- 频率范围：0.01Hz~1.3GHz(GFC-8131H)
- 高感度：10mVrms
- 1Hz 档解析度：100nHz
- 可调式触发准位控制
- 带微处理器的数字频率计（GFC-8270H）
技术规格
| 规格 | ||
| 显示 | ||
| 8 位数 包括 Hz, kHz, MHz, GHz, S, mS, μS, nS 以及溢出位 | ||
| 门限时间 | ||
| 从10mS 到 10S连续可调, 或输入信号的一个周期，取决于较长者 | ||
| 准确度 | ||
| +(解析度+时基误差) | ||
| 频道 A | ||
| 范围 | DC 耦合 0.01Hz ~ 120MHz；AC 耦合 30Hz ~ 120MHz | |
| 灵敏度 | 10mVrms 典型值； 50mVrms最大值 | |
| 耦合 | AC or DC, 可选 | |
| 滤波器 | 通道A的低通，可激活或关闭，-3dB 点在100kHz | |
| 阻抗 | 1MΩ//40pF | |
| 衰减器 | x 20dB | |
| 触发电平 | -2.5 VDC to +2.5 VDC | |
| 解析度 | 在频率测量时，最大分辨率在1Hz时为100nHz，在100MHz时为0.1Hz ；在周期测量时，最大分辨率早1Hz时为10nS ，在100MHz时为0.1fS for ；门限时间位1S, 100mS, 10mS对应的显示至少为 7.6.5位。 | |
| 周期范围 | 8nS to 100S至少7 位显示门限时间 | |
| 频道 B | ||
| 范围 | 50MHz to 2.7GHz | |
| 感度 | <50mVrms (10mVrms 典型值) | |
| 耦合 | AC | |
| 时基 | ||
| 老化率 | 1 ppm/月 | |
| 温度 | 5 ppm 23°C + 5°C | |
| 电源变化 | +0.005 ppm +10% 电源偏差值 | |
| 电源 | ||
| AC 100V/120V/220V/230V ±10%, 50/60Hz | ||
| 附件 | ||
| 操作手册 × 1, 电源线 × 1, 测试线 GTL-110×1, GTL-101x1 | ||
| 尺寸&重量 | ||
| 230(宽) × 95(高) × 280(长) mm；约 2.2 公斤 | ||
