产品概述

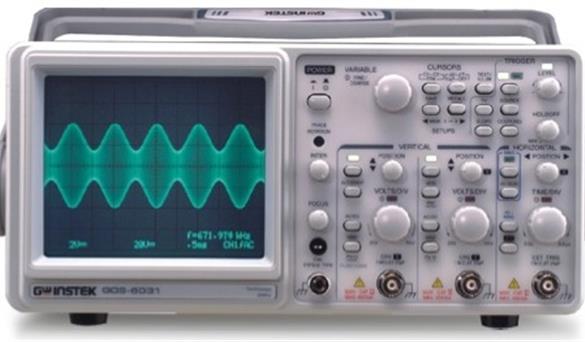

GOS-6000系列类比示波器集合了高品质和轻便的特点, 全系列提供50MHz以及30MHz频宽.
透过多样的触发模式, 工程师可以在不同的应用领域当中轻易的获取波型. 强大的ALT MAG功能, 可以提供x5, x10, x20三种放大倍续的选择, 可轻易的将波形细节显露无遗. 方便的游标直读以及频率计数器功能更为电子领域的专业使用者不可或缺的工具之一.
产品特性
- 2 个频道, 4 条轨迹
- DC ~ 30MHz (GOS-6031)
- DC ~ 50MHz (GOS-6051)
- 1mV/DIV ~ 20V/DIV
- CRT 直读显示
- 游标量测, 6 位数频率计数器, 10 组记忆组可作面板设定值储存及呼叫功能 (GOS-6031/6051)
- ALT MAG 功能 (x5, x10, x20)
- 双同步功能
- TV 信号同步功能
技术规格
| 规格 | ||||
| GOS-6051/6050 | GOS-6031/6030 | |||
| CRT | ||||
| 型式 | 6 英吋内附刻度线之方形显示器 ; 标线位置 0%, 10%, 90% 及 100%.8 x 10 格 (1 格 = 1 公分) | |||
| 加速器电压 | 约 10kV | 约 2kV | ||
| 亮度及聚焦 | 前板控制 | |||
| 刻度线照明灯 | 具调整旋钮 (GOS-6031/6051) | |||
| 轨迹调整 | 具调整旋钮 | |||
| Z 轴输入 | 感度 : 5V 以上;极性 : 正电压控制亮度越暗;频率范围 : DC 至 2MHz;最大输入电压 : 30V (直流加交流峰值) 在 1kHz 或以下 | |||
| 输入阻抗 | 约 33kΩ | 约 47kΩ | ||
| 垂直系统 | ||||
| 感度及准确度 | 1mV ~ 2mV/DIV + 5%, 5mV ~ 20V/DIV + 3%, 共 14 檔 | |||
| 可变微调垂直感度 | 连续可变, 至面板指示值的 1/2.5 或以下 | |||
| 频宽 (-3dB) 及上升时间 | 频宽 (-3dB) | 上升时间 | ||
| GOS-6051/6050 | 5mV ~ 20V/DIV | DC ~ 50MHz | 约 7nS | |
| 1mV ~ 2mV/DIV | DC ~ 7MHz | 约 50nS | ||
| GOS-6031/6030 | 5mV ~ 20V/DIV | DC ~ 30MHz | 约 11.67nS | |
| 1mV ~ 2mV/DIV | DC ~ 7MHz | 约 50nS | ||
| 最大输入电压 | 400V (直流加交流峰值) 在 1kHz 或以下 | |||
| 输入耦合 | AC, DC, GND | |||
| 输入阻抗 | 1MΩ+ 2% // 约 25pF | |||
| 垂直模式 | CH1, CH2, DUAL (CHOP, ALT), ADD, CH2 INV | |||
| CHOP 频率 | 约 250kHz | |||
| 动态范围 | 在 40MHz时 8 格, 在50MHz时 6 格 | 在 20MHz时 8 格, 在30MHz时 6 格 | ||
| 水平系统 | ||||
| 扫描时间 | 0.2μS/DIV ~ 0.5S/DIV, 共 20 檔, 连续可变微调至面板指示值的 1/2.5 或以下 | |||
| 准确度 | + 3%, + 5% at x5, x10 MAG. + 8% at x20 MAG | |||
| 扫描放大 | x5, x10, x20 MAG | |||
| 最大扫描时间(在放大功能下) | 20nS/DIV (10nS/DIV 未校准) | 100nS/DIV (10nS/DIV ~ 40nS/DIV 未校准) | ||
| ALT-MAG | 提供 | |||
| 触发 | ||||
| 触发模式 | AUTO, NORM, TV | |||
| 触发来源 | VERT 模式, CH1, CH2, LINE, EXT | |||
| 触发耦合 | AC, HFR, LFR, TV-V(-), TV-H(-) | |||
| 触发斜率 | "+" 或 "-" 极性 | |||
| 触发感度 | GOS-6051/6050 | 20Hz ~ 5MHz | 5MHz ~ 40MHz | 40MHz ~ 50MHz |
| GOS-6031/6030 | 20Hz ~ 2MHz | 2MHz ~ 20MHz | 20MHz ~ 30MHz | |
| CH1, CH2 | 0.5 DIV | 1.5 DIV | 2.0 DIV | |
| VERT 模式 | 2.0 DIV | 3.0 DIV | 3.5 DIV | |
| EXT | 200mV | 800mV | 1V | |
| TV 同步脉冲大于 1 格 (CH1, CH2, VERT 模式) 或 200mV(EXT) | ||||
| 外部输入触发 | 输入阻抗：约 1MΩ // 25pF (交流耦合);最大输入电压：400V (直流加交流峰值) 在 1kHz | |||
| 延迟时间 | 可变的 | |||
| X-Y 操作 | ||||
| 输入 | X 轴：CH1；Y 轴：CH2 | |||
| 感度 | 1mV/DIV ~ 20V/DIV | |||
| 频宽 | X 轴：DC ~ 500kHz (-3dB) | |||
| 相位差 | 3o 或以下, 从 DC 到 50kHz | |||
| 信号输出 | ||||
| CH1 信号输出 | 电压：约 20mV/DIV (加 50Ω 负载)；频宽：50Hz 到 5MHz 以上 | |||
| 测棒校正输出 | 电压：0.5V + 3%；频率：约 1kHz, 方波 | |||
| 显示屏直读 | ||||
| 面板设定值显示 | CH1/CH2 感度, 扫描时间, 触发状态 | |||
| 面板设定值储存及呼叫(GOS-6031/6051) | 10 组 | |||
| 游标量测 (GOS-6031/6051) | 光标量测功能：ΔV, ΔT, 1/ΔT;光标分辨率：1/25 格；有效游标范围：垂直: + 3 格, 水平: + 4 格 | |||
| 频率计数器 (GOS-6031/6051) | 显示位数：最大 6 位数 (十进制);GOS-6051 频率范围：50Hz ~ 50MHz;GOS-6031 频率范围：50Hz ~ 30MHz;准确度：50Hz~1kHz: + 0.05% ; 1kHz~30MHz/50MHz: + 0.01% ;测量感度：大于 2 格 (量测源选择来自 CH1 或 CH2 之同步信号) | |||
| 使用电源 | ||||
| 交流 100V/120V/ 230V + 10%, 50/60Hz | ||||
| 附件 | ||||
| 电源线 x 1,操作手册 x 1,测棒 (10:1/1:1) x 2 | ||||
| 尺寸及重量 | ||||
| 275(宽) x 130(高) x 370(长) mm;约 7.2 公斤 | ||||
