规格参数
产品概述

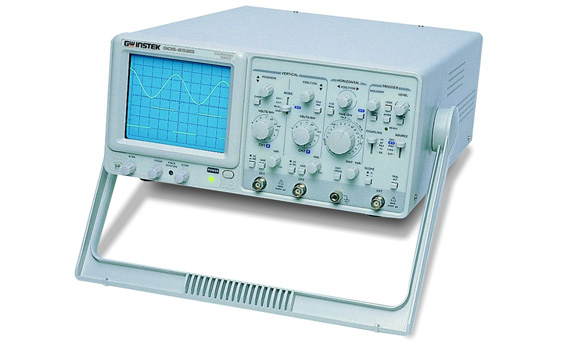

GOS-653G是一款极为经典的模拟示波器, 这一系列的示波器非常广泛的应用在工业领域当中. 无论是电子产品设计, 生产线及維修服务; 甚至于教育领域当中亦广泛的被采纳为标准测试设备.
多种的服务模式以及强大的交替触发功能, 可以让双通道稳定的显示于示波器荧幕上，让工程师进行信号的比对．延迟扫描功能则为专位观测触发信号前沿所设计的高规格功能.
产品特性
- 频宽 50 MHz, 双频道
- 延迟扫描
- 内藏延迟线可轻易观测波形前缘
- TV 分离同步
- Z 轴调变功能
- ALT 同步触发
- Hold off 功能
- 触发准位锁定功能
- CH1 信号输出
技术规格
| 规格 | ||
| CRT | ||
| 类型 | 6 英吋内附刻度线之方形显示屏 ; 标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分) | |
| 磷光质 | P31 | |
| 加速器电压 | 12 kV | |
| 刻度照明 | 连续可调；输入阻抗 : 约 5kΩ | |
| Z 轴输入 | 感度 : 3Vp-p 以上；频宽 : DC ~ 5MHz | |
| 垂直系统 | ||
| 感度 | 5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5% | |
| 频宽 | DC ~ 50MHz 在 5mV ~ 5V/DIV；DC ~ 15MHz 在 1mV ~ 2mV/DIV | |
| 上升时间 | 7nS (23.3nS at 1mV ~ 2mV/DIV) | |
| 讯号延迟 | 可观察前缘 | |
| 输入阻抗 | 约 1MΩ | |
| 输入耦合 | AC, DC, GND；CH1, CH2, DUAL, CH2 INV, ADD. | |
| 垂直模式 | (DUAL 自动切换 ALT 及 CHOP) | |
| 水平系统 | ||
| A (主要的) 扫描时间 | 0.1μS ~ 0.5S/DIV+3%, 100nS ~ 50mS/DIV+5% (x 10MAG), 10nS ~ 50nS/DIV+8% (x 10MAG) | |
| B (延迟) 扫描时间 | 0.1μS ~ 0.5mS/DIV+3%, 100nS ~ 50μS/DIV+5% (x 10MAG), 10nS ~ 50nS/DIV+8% (x 10MAG) | |
| 延迟时间 | 1μS ~ 5mS, +5% | |
| 延迟抖动 | 1:10000 或更优 | |
| 触发 | ||
| 触发模式 | AUTO, NORM, SINGLE | |
| 触发源 | CH1, CH2, ALT, LINE, EXT | |
| 触发耦合 | AC, DC, HR, TV | |
| 触发斜率 | "+" 或 "-" | |
| X-Y 操作 | ||
| 感度 | 5mV ~ 5V/DIV+ 4% | |
| X 轴频宽 | DC ~ 2MHz | |
| 相位差 | 3o or less from DC ~ 100kHz | |
| 讯号输出 | ||
| 触发讯号输出 | 电压 : 约 50mV/DIV into 50Ω | |
| 校正端子输出 | 1kHz 方波, 2Vpp+2% | |
| 使用电源 | ||
| 交流 100V/120V/220V/230V + 10%, 50/60Hz | ||
| 附件 | ||
| 电源线 x 1 ;操作手册 x 1 ;测棒 (10:1/1:1) x 2 | ||
| 尺寸及重量 | ||
| 310(宽) x 150(高) x 455(长) mm；约 8.2 公斤 | ||
