产品概述

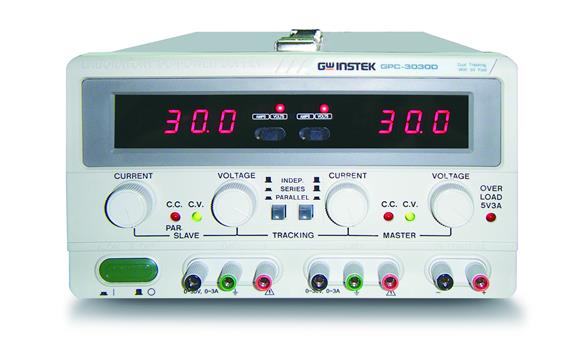

GPC系列是一款三路输出、195w~375w的线性直流电源。通道1和通道2完全可调（与型号有关），通道3固定输出5V/3A，涟波和噪声不超过2nVrms。过载和反极向保护功能保护GPC系列和他的负载免受意外算怀。连续或动态内部负载选择功能和灵活的串并联追踪功能是GPC系列显著的特点。对于要求低噪音、多路输出和价格适中的应用领域来说，GPC系列是您的合适选择。
GPC电源设定https://v.youku.com/v_show/id_XNDYyMTc4NjY4OA==.html
产品特性
- 三组输出 (两组可调，一组固定电压)
- 自动同步追踪功能
- 自动串并联操作
- 固定电压与固定电流操作功能
- 低涟波与低噪声
- 具可选择连续或动态负载
- 过载和极性反向保护功能
- 3 位数 0.5" LED 显示
- 5V, 3A 固定输出
技术规格
快速选型
| 型号 | 最大电流 | 最大电压 | 功率 | 通道数 | 备注 |
| GPC-6030D | 3A | 60V | 375W | 3 | 60V/3A*2,5V/3A |
| GPC-3060D | 6A | 30V | 375W | 3 | 30V/6A*2,5V/3A |
| 详细规格 | ||
| 操作模式 | ||
| 单独 | 两组可调一組 5V 固定輸出；輸出由 0 到額定电压及 0 到額定电流 | |
| 串联 | 在任一額定电流下，輸出由 0 到 + 額定电压；在額定电流下，輸出由 0 到兩倍額定电压 | |
| 并联 | 在額定电压下，輸出由 0 到兩倍額定电流 | |
| 5V 固定輸出 | ||
| 调节率 | 电源调节率 < 5mV；负载调节率< 10mV | |
| 涟波与杂讯 | < 2mVrms | |
| 电压准确度 | 5V + 0.25V | |
| 输出电流 | 3A | |
| 同步追踪操作 | ||
| 追踪误差 | < 0.5% + 10mV 主控显示 | |
| 串联调节率 | < 300mV | |
| 定电压操作 | ||
| 调节率 | 电源调节率 < 0.01% + 3mV；负载调节率< 0.01% + 3mV (额定电流 < 3A)；< 0.02% + 5mV (额定电流 < 10A) | |
| 涟波与杂讯 | < 1mVrms 5Hz ~ 1MHz | |
| 回复时间 | < 100μS (50% 负载变动, 最小负载 0.5A) | |
| 定電流操作 | ||
| 调节率 | 电源调节率 < 0.2% + 3mA；负载调节率 < 0.2% + 3mA | |
| 涟波电流 | < 3mArms | |
| 表头 | ||
| 数字式 | 3 位数 0.5" LED显示；准确度 + (0.5% 读值 + 2 位数) | |
| 绝缘 | ||
| 底座与接线端口 | 20MΩ or above ( DC 500V ) | |
| 底座与交流电线 | 30MΩ or above ( DC 500V ) | |
| 电源 | ||
| 交流 100V/120V/220V/240V+10%, 50/60Hz | ||
| 附件 | ||
| 电源线 x 1,操作手冊 x 1,测试线 GTL-105 x 3 (<3A) or GTL-104 x 3 (<10A) | ||
| 尺寸 | ||
| 255(宽) x 145(高) x 335(长) mm | ||
