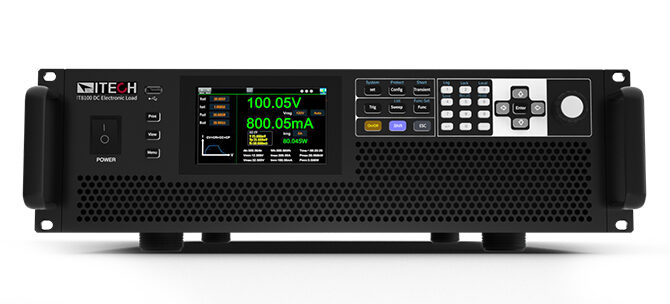

IT8100A/E系列高速大功率直流电子负载

IT8100A/E系列高速大功率直流电子负载

型号：IT8100A
分类 ITECH 艾德克斯 / 直流电子负载系列 应用场景 ITECH 艾德克斯
我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概要

IT8100A/E系列高速大功率直流电子负载是新一代图形化可编程电子负载，结合触摸屏与图形化界面，提升参数设定与波形编辑的便捷性。在仅3U空间内实现最高7.2kW功率密度（150V机型），支持光纤主从并机，轻松扩展功率范围。提供60V、150V、600V、1200V四种电压规格，功率范围覆盖2kW至86.4kW，具备高速电流爬升能力与多种工作模式，如动态模式、自动测试、基础与进阶带载模式，广泛适用于电源模块、AI服务器电源、燃料电池、充电桩、功率电子及工业电机等测试场景，为研发与产线测试提供强大支持。 产品型录 产品视频 产品介绍 应用资料 用户手册

产品型号

型号电压电流功率分辨率精 度接 口尺寸
IT8106A/E-60-240060V2400A6kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.05%+0.05%FS标配USB/LAN/CAN/Digital IO接口3U
IT8104A/E-60-160060V1600A4kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.05%+0.05%FS标配USB/LAN/CAN/Digital IO接口3U
IT8102A/E-60-80060V800A2kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.05%+0.05%FS标配USB/LAN/CAN/Digital IO接口3U
IT8102E-150-200150V200A2.5kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8102E-600-140600V140A2kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8102E-1200-801200V80A2kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8105E-150-400150V400A5kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8104E-600-280600V280A4kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8104E-1200-1601200V160A4kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8107A/E-150-600150V600A7.2kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8106A/E-600-420600V420A6kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8106A/E-1200-2401200V240A6kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口3U
IT8110A/E-150-800150V800A10kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口6U
IT8108A/E-600-560600V560A8kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口6U
IT8108A/E-1200-3201200V320A8kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口6U
IT8114A/E-150-1200150V1200A14.4kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口6U
IT8112A/E-600-840600V840A12kW0.01mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口6U
IT8112A/E-1200-4801200V480A12kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口6U
IT8121A/E-150-1800150V1800A21.6kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8118A/E-600-1260600V1260A18kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8118A/E-1200-7201200V720A18kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8128A/E-150-2400150V2400A28.8kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8124A/E-600-1680600V1680A24kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8124A/E-1200-9601200V960A24kW0.1mV/0.01mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8136A/E-150-3000150V3000A36kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8130A/E-600-2100600V2100A30kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8130A/E-1200-12001200V1200A30kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口15U
IT8143A/E-150-3600150V3600A43.2kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8136A/E-600-2520600V2520A36kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8136A/E-1200-14401200V1440A36kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8150A/E-150-4200150V4200A50.4kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8142A/E-600-2940600V2940A42kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8142A/E-1200-16801200V1680A42kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8157A/E-150-4800150V4800A57.6kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8148A/E-600-3360600V3360A48kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8148A/E-1200-19201200V1920A48kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8164A/E-150-5400150V5400A64.8kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8154A/E-600-3780600V3780A54kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8154A/E-1200-21601200V2160A54kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口27U
IT8160A/E-1200-24001200V2400A60kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8172A/E-150-6000150V6000A72kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8160A/E-600-4200600V4200A60kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8166A/E-1200-26401200V2640A66kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8179A/E-150-6600150V6600A79.2kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8166A/E-600-4620600V4620A66kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8186A/E-150-7200150V7200A86.4kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8172A/E-600-5040600V5040A72kW0.01mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U
IT8172A/E-1200-28801200V2880A72kW0.1mV/0.1mAU：0.02%+0.01%FS/ I：0.03%+0.02%FS标配USB/LAN/CAN/Digital IO接口37U

*以上规格如有变动，恕不另行通知

产品特点

  • 触摸大屏设计，支持多种显示模式 Meter/Scope/Datalogger
  • 电压范围覆盖：60V、150V、600V、1200V
  • 高功率密度设计：3U机型最高 7.2kW（150V）或 6kW（600V & 1200V）
  • 单机最大功率可达：86.4kW（150V）、72kW（600V & 1200V）
  • 光纤并机技术，轻松扩展功率范围
  • 三段电压电流分档，支持从毫安到千安级全范围精密带载

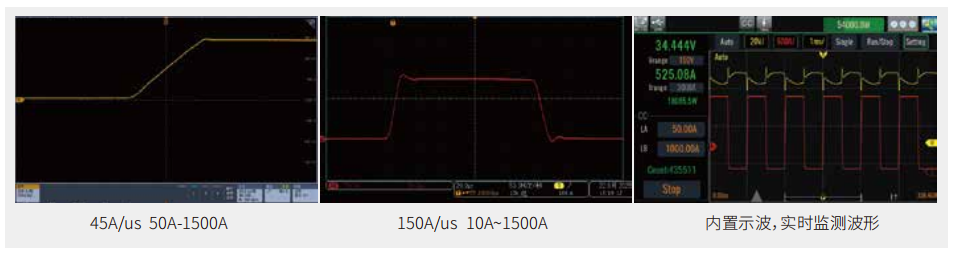

  • 高速动态电流爬升速率：单机可达 150A/μs
  • 优异低电压操作性能：0.24V@2400A
  • 支持 500kHz高速电压/电流采样率
  • 1.5倍短时过载能力
  • 支持基础带载模式：CC、CV、CP、CR、CE
  • 支持复合带载模式：CC+CV、CC+CR、CV+CR、CP+CV、CR+CP 等组合

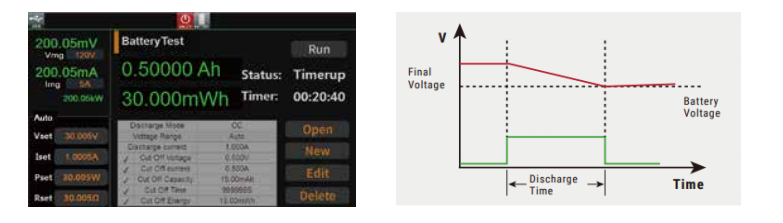

  • 支持 LIST / OCP / OPP / 电池放电 / 短路模式

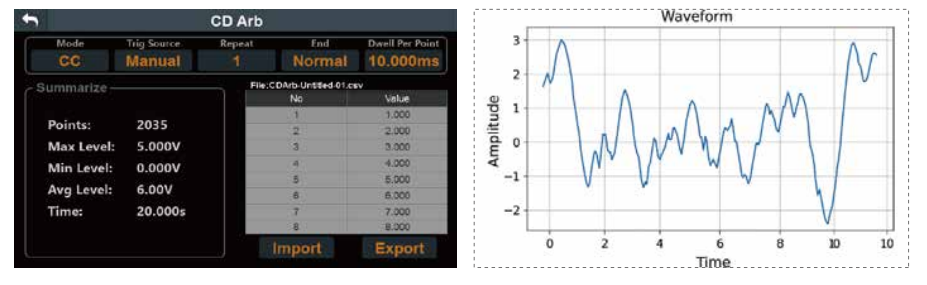

  • 自定义波形编辑，模拟复杂负载变化
  • 标配通信接口：USB、LAN、CAN

产品功能与优势

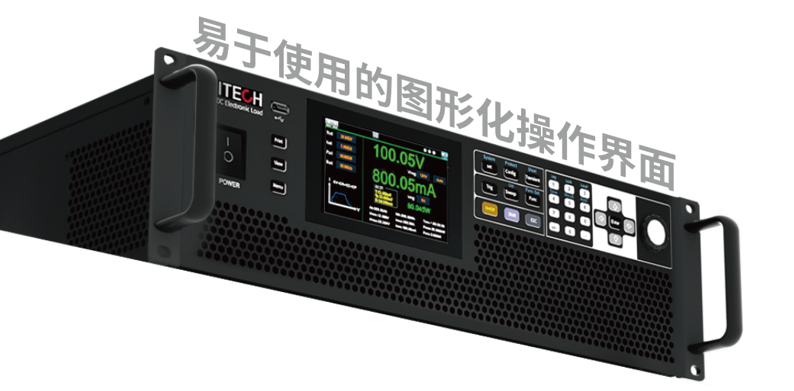

图形化的触摸屏设计

🔒
