规格参数
产品概要

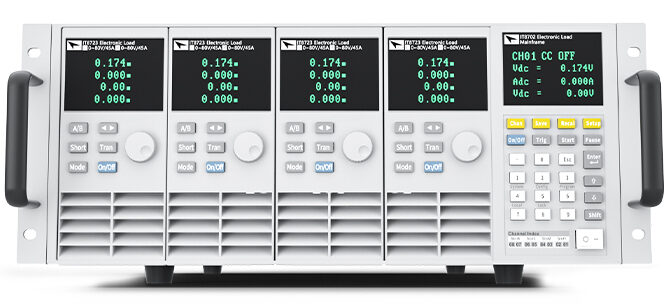

IT8700系列采用可抽换式模块化设计，单机框可达 8 个通道，扩展机框可达 16 通道。用户可根据通道数和功率需求在 8 款负载模组中自由选配，通过主机框控制面板控制或通过内置 LAN/RS232/USB 等接口，由上位机软件进行控制。具有斜率可调、 list 带载波形编辑的功能、自动测试等功能，可应用于多路或单路输出的 AC/DC 、 DC/DC 电源转换器、充电器等电源类电子元器件性能的测试，也可应用于 ATE 测试系统、太阳能电池、 LED 、通讯测试等领域。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8701P | 双负载模块主控单元 | 内置LAN/USB/RS232 | 282.4*200*544.7(mm) | ||||
| IT8702P | 四负载模块主控单元 | 内置LAN/USB/RS232 | 444.5*207*545.1(mm) | ||||
| IT8703P | 四负载模块扩展单元 | 82*183*573（mm） | |||||
| IT8722 | CH1:80V；；CH2:80V | CH1:20A；；CH2:20A | CH1:250W CH2:250W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） | |
| IT8722B | CH1:500V；；CH2:500V；； | CH1:15A；；CH2:15A；； | CH1:250W CH2:250W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） | |
| IT8723 | CH1:80V；；CH2:80V；； | CH1:45A；；CH2:45A；； | CH1:300W CH2:300W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） | |
| IT8731 | 80V | 40A | 200W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） | |
| IT8732 | 80V | 60A | 400W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） | |
| IT8732B | 500V | 20A | 300W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） | |
| IT8733 | 80V | 120A | 600W | 0.1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS) | 82*183*573（mm） | |
| IT8733B | 500V | 30A | 500W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*183*573（mm） |
*以上规格如有变动，恕不另行通知
产品特点
- 抽换式模組，可自由搭配所需的测试方案;
- 双信道模块可同时显示每一信道数据，无需切换
- 单个机框可达8个通道，扩展机框可达16通道

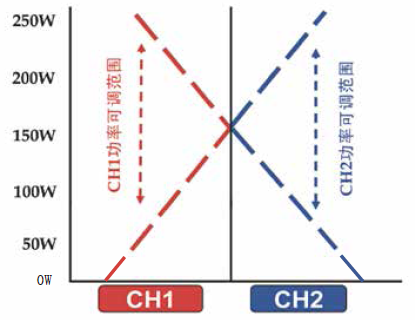

- 双通道负载模組具有动态功率分配功能，大幅节约设备成本
- 高达0.1mV/0.1mA的解析度和高精度
- 电压、电流测量速度可达50kHz
- 具有短路峰值电流和峰值电压的测量功能
- 可调整电流上升/下降斜率
- 在List模式下，可模擬各种带载波形
- 高达 25kHz 的动态模式
- 自动测试功能，可自动判定测试结果是否有超出设定规格
- 可同步执行多组电子负载模組拉载
- 主控单元及负载模块均采用高亮度 VFD 显示
- OVP/OCP/OPP/OTP/防反接保护功能
- 内置Ether Net/USB/RS232通信接口，支持SCPI协议
