规格参数
产品概要

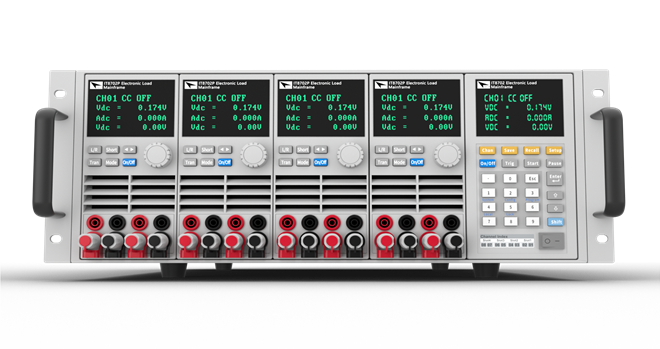

IT8700P系列多路输入可编程直流电子负载在IT8700的基础上进行了改良并升级，继承了原有可抽换式模块化的设计，单 机框可达8个通道，扩展机框可达16通道。用户可根据需求在8款负载模组中自由选配。同时配备了前/后端子，更符合用户 多样化的测试需求。 IT8700P保留了IT8700斜率可调和list带载波形编辑的功能，新增了电流上限、PLC设置以及CV环路速度可调功能，用户可 以在新升级的7种操作模式下设定自动测试功能，方便研发及生产线上的快速精确测试。同时，IT8700P系列具有自我诊断 过电压、过电流、过功率、过温度等保护功能，防止由于误操作或环境因素导致的仪器受损或人身伤害。 产品型录 产品视频 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8701P | 双负载模块主控单元 | 内置LAN/USB/RS232 | 280.2*185.9*544.6(mm) | ||||
| IT8702P | 四负载模块主控单元 | 内置LAN/USB/RS232 | 437*195.1*545(mm) | ||||
| IT8703P | 四负载模块扩展单元 | 437*195.1*545(mm) | |||||
| IT8722P | CH1:80V；；CH2:80V | CH1:20A；；CH2:20A | CH1:250W CH2:250W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8722BP | CH1:500V；；CH2:500V；； | CH1:15A；；CH2:15A；； | CH1:250W CH2:250W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8723P | CH1:80V；；CH2:80V；； | CH1:45A；；CH2:45A；； | CH1:300W CH2:300W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8731P | 80V | 40A | 200W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8732P | 80V | 60A | 400W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8732BP | 500V | 20A | 300W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8733P | 80V | 120A | 600W | 0.1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS) | 82*170.5*595.7(mm) | |
| IT8733BP | 500V | 30A | 500W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) |
*以上规格如有变动，恕不另行通知
产品特点
- 抽换式模组，可自由搭配所需的测试方案;
- 双通道模块可同时显示每一通道数据无需切换
- 单个机框可达8个通道，扩展机框可达16通道;

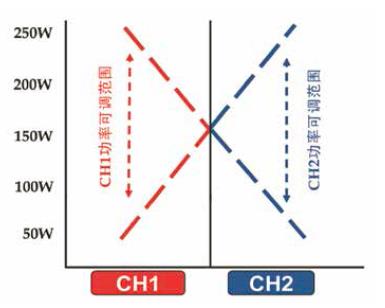

- 双通道负载模块具有动态功率分配功能，大幅节约设
- 备成本

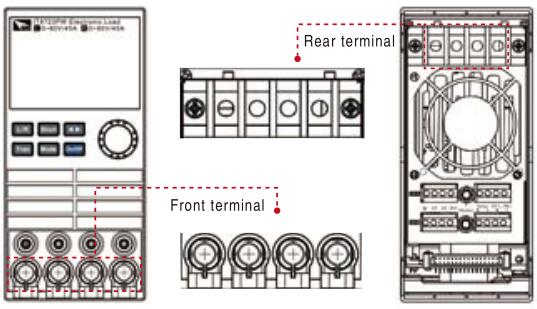

- 前/后接线端子任意选择
- 用户可以自行定制模组左右顺序

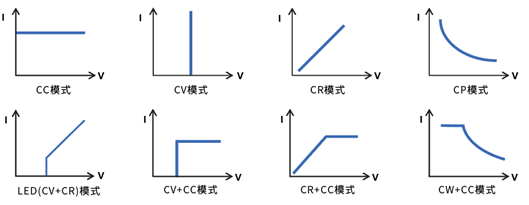

- 8种操作模式：CC/CV/CR/CW/CV+CC/CR+CC/CW+CC/CV+CR(CR-LED)
- CV环路速度可调，匹配不同电源
- 具有短路峰值电流和峰值电压的测量功能
- 高达0.1mV/0.1mA的解析度和高精度
- 电压、电流测量速度可达50kHz
- 可调整电流上升/下降斜率
- 在List模式下，可模擬各种带载波形
- 高达25kHz的动态模式，100kHz的List模式设置速度
- 自动测试功能，可自动判定测试结果是否有超出设定
- 规格
- 可同步执行多组电子负载模組拉载
- OVP/OCP/OPP/OTP/防反接保护功能
- 内置LAN/USB/RS232通信接口
