规格参数
产品概要

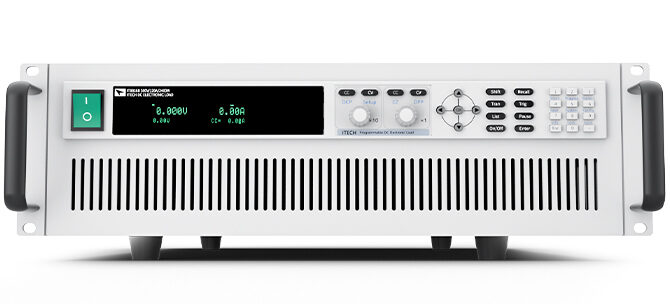

IT8800系列直流电子负载拥有宽广的功率范围150 W-6 kW，电压电流测量速度均达到50 kHz，测试分辨率可达0.1 mV/ 0.01 mA，测试电流上升速度0.001 A/μs ~2.5 A/μs可调，且内置RS232/ USB通讯接口，参数指标好，产品稳定性高，应用行业宽泛，能满足各种测试需求，目前已经应用于多种要求苛刻的测试场所，例如LED照明，汽车电子等多种领域。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8811 | 120V | 30A | 150W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | ½ 2U |
| IT8812 | 120V | 30A | 250W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | ½ 2U |
| IT8812B | 500V | 15A | 200W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | ½ 2U |
| IT8812C | 120V | 60A | 250W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | ½ 2U |
| IT8813 | 120V | 60A | 750W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 3U |
| IT8813B | 500V | 30A | 750W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 3U |
| IT8813C | 120V | 120A | 750W | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS) | RS232/USB | 3U |
| IT8814 | 120V | 120A | 1.5kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 3U |
| IT8814B | 500V | 60A | 1.2kW | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 3U |
| IT8814C | 120V | 240A | 1.5kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS) | RS232/USB | 3U |
| IT8816 | 120V | 240A | 3kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 3U |
| IT8816B | 500V | 100A | 2.5kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 3U |
| IT8817 | 120V | 360A | 4.5kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS) | RS232/USB | 6U |
| IT8817B | 500V | 120A | 3.6kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 6U |
| IT8818 | 120V | 480A | 6kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS) | RS232/USB | 6U |
| IT8818B | 500V | 150A | 5kW | 1 mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | RS232/USB | 6U |
*以上规格如有变动，恕不另行通知
产品特点
- 150-10kW/120-800V/15-500A
- CV/CC/CR/CW模式
- 远端量测功能
- 可达0.1mV/0.01mA高分辨率
- 动态模式高达25 kHz
- 可调电流上升速度.001 A/μs~2.5 A/μs
- 电压、电流测量速度高达50kHz
- 短路功能，动态测试功能
- CR-LED功能
- 压、过电流、过功率、过热、反极性保护
- 记忆容量100组
- 断电保持记忆功能
- 外部模拟量控制
- 标配RS232/ USB接口
- 支持VISA, USBTMC, SCPI通讯协议
- 可通过计算机进行软件监控
产品功能与优势
动态模式高达25kHz

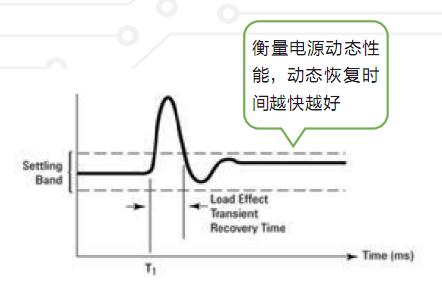

动态模式操作可以根据设定规则使电子负载在两种设定参数间切换，电源供应器的调整率和瞬时的反应在高低电流准位、持续的时间及升降率的混合变化下监视它的输出电压波形。此功能可以用来测试电源的动态特性，例如计算机磁盘驱动器于运行或停止时，动态负载模式便能仿真其工作电流的变化。
动态模式操作可以根据设定规则使电子负载在两种设定参数间切换，电源供应器的调整率和瞬时的反应在高低电流准位、持续的时间及升降率的混合变化下监视它的输出电压波形。此功能可以用来测试电源的动态特性，例如计算机磁盘驱动器于运行或停止时，动态负载模式便能仿真其工作电流的变化。

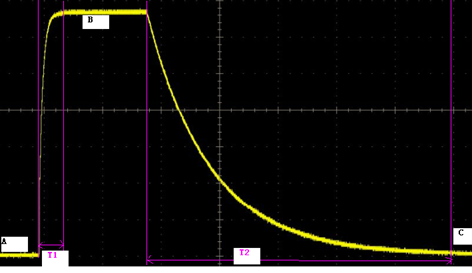

用户可以用IT8800此功能来测试电压上升/下降时间。进入config下的measure菜单，设置两个电压点。然后开启时间显示（display on timer)功能，测试完成后，屏幕上会显示此上升/下降时间。对开关电源测试、保险丝测试来说，这个测试都是至关重要的。
