规格参数
产品概要

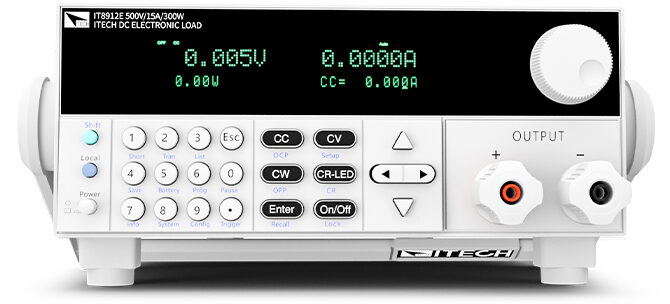

IT8912E为 LED 测试专用电子负载，应用于仿真不同特性的 LED 灯，采用硬件电路实现 CR-LED 模式，具有可调频率、占空比 PWM 调光输出口，应用于 LED 驱动电源的调光测试中。该系列的 I-pp/I-max 量测功能可以测试 LED 恒流源的电流脉动及开启瞬间的浪涌电流。该系列的电压 / 电流测量速度可达 50kHz ，提供 CR-LED/ CC/ CV+CC/ CR/ CW 等工作模式，内置 USB/RS232 通讯接口，具有宽广的应用范围，尤其在 LED 领域的测试中具有优势。 产品型录 产品视频 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8912E | 500V | 15A | 300W | 10mV/0.1mA | ±(0.05%+0.05%FS) | USB/RS232 | ½ 2U |
*以上规格如有变动，恕不另行通知
产品特点
- 高达20kHz的CC动态模式
- 电压/电流测量速度可高达50kHz
- 提供CR-LED/CC/CV+CC/CR/CW等工作模式
- CR-LED模式，提供PWM-LED Driver测试方案
- 简单的可编程参数设定，可应用于仿真不同特性的LED灯
- 可根据测试参数的设定规格高/低限制，自动判定测试结果是否有超出设定规格
- 可调频率、占空比PWM调光输出口
- I-pp/I-max量测功能可以测试LED恒流源的电流脉动及开启瞬间的浪涌电流
- 内置USB/RS232通讯接口
产品功能与优势

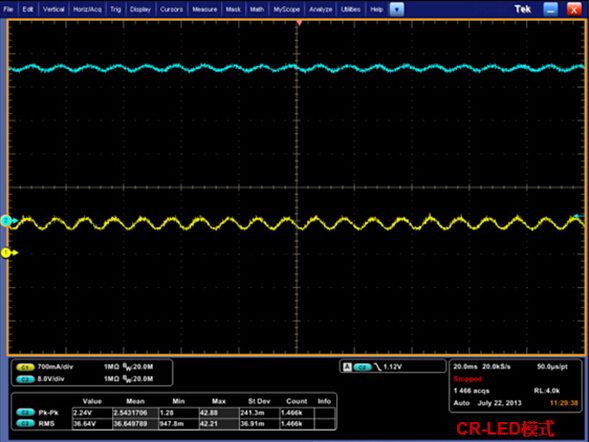

CR-LED模式
IT8912E的CR-LED模式专用于LED驱动电源的测试，只需要设定LED驱动的工作电压、电流及系数，即可测得LED驱动的真实输出参数。CR-LED模式采用纯硬件的电路设计，提高CR模式控制回路的速度和稳定性，从而解决LED驱动测试中电压、电流抖动的问题。
