产品概要

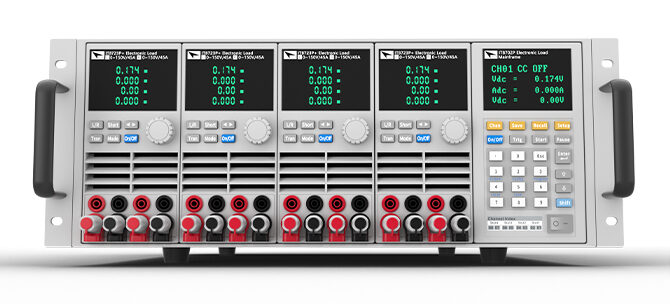

IT8700P+ 系列 高速多通道直流电子负载是 IT8700P 系列在速度和精度上的升级版，模组支持主从并机，扩展功率，亦兼容原 IT8700P 机框，新旧模组可以混合搭配。 IT8700P+ 模组具备更快的动态响应，可实现单模组电流上升速度 12A/ μs 。同时，更低的导通内阻，适合低压带载测试。更快的环路速度，可精准控制电流无过冲，提高测试效率。三段电流量程，精度更高，纹波更低。电压、电流测量速度升级到 250kHz ，加上内置 LAN, USB 及 RS232 接口，支持 SCPI 协议，使得 IT8700P+ 更利于系统集成，适用于超级电容、燃料电池、锂电池、高速 AC-DC 、 DC-DC 电源如显卡电源、通信电源的研发及产线的测试生产。 产品型录 产品视频 操作视频 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8721P+ | CH1/ CH2: 150 V | CH1/ CH2: 20 A | CH1/ CH2: 150 W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8731P+ | 150V | 40A | 200W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8722P+ | CH1/ CH2: 150 V | CH1/ CH2: 20 A | CH1/ CH2: 250 W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8732P+ | 150 V | 60 A | 400 W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8733P+ | 150 V | 120 A | 600 W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8723P+ | CH1/ CH2: 150 V | CH1/ CH2: 45 A | CH1/ CH2: 300 W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8722BP+ | CH1/ CH2: 600 V | CH1/ CH2: 15 A | CH1/ CH2: 250 W | 0.1mV/0.1mA | ±(0.05%+0.025%FS)/±(0.05%+0.07%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8732BP+ | 600V | 20A | 300W | 0.1mV/0.1mA | ±(0.025%+0.025%FS)/±(0.05%+0.08%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8733BP+ | 600V | 30A | 500W | 0.1mV/0.1mA | ±(0.05%+0.025%FS)/±(0.05%+0.08%FS) | 内置LAN/USB/RS232 | 82mm*183mm*573mm |
| IT8701P | 双负载模块主控单元 | 内置LAN/USB/RS232 | 280.2*185.9*544.6(mm) | ||||
| IT8702P | 四负载模块主控单元 | 内置LAN/USB/RS232 | 437*195.1*545(mm) | ||||
| IT8703P | 四负载模块扩展单元 | 437*195.1*545(mm) |
*以上规格如有变动，恕不另行通知
产品特点
- 三段电流量程，精度更高，纹波更低
- 支持16个通道模组的主从并机，灵活扩展功率

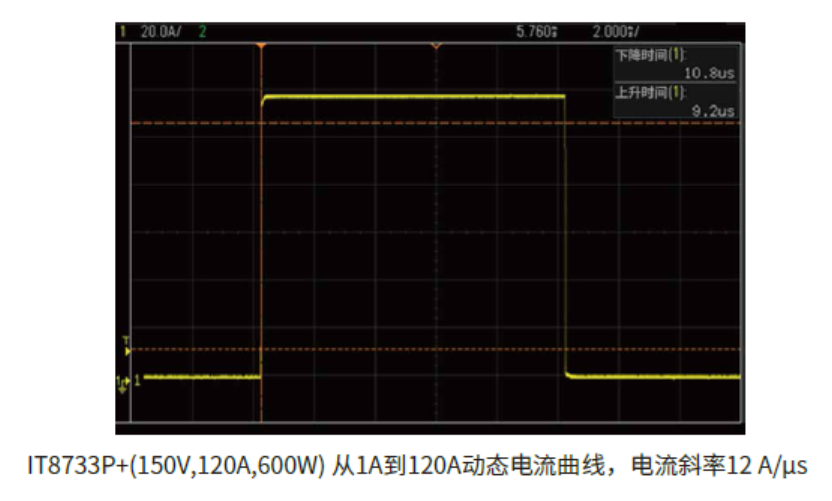

- 更快的动态响应，单模组电流上升下降斜率 12A/ μs

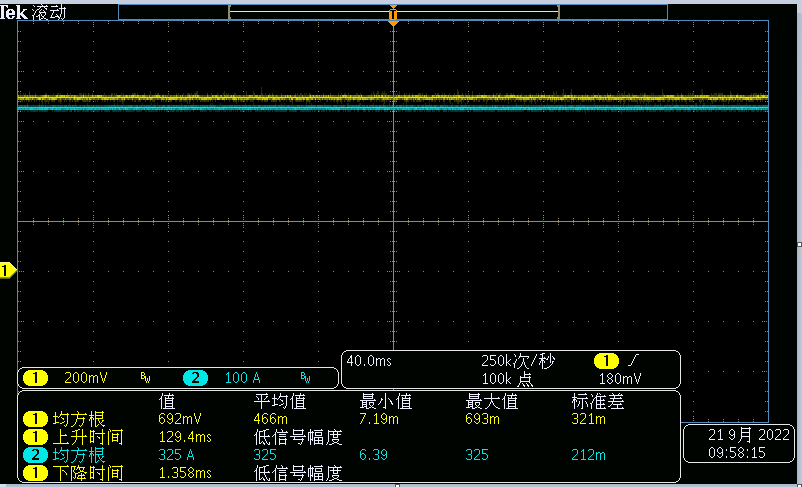

- 低压带载，低至0V的稳定运行，适用于低压电容、太阳能电池、燃料电池、低压电源等测试
- 更快的环路速度，精准控制电流无过冲
- 电压、电流测量速度升级到 250 kHz，更利于系统集成
- 全面的保护功能：OVP/OCP/OPP/OTP、Sense悬空压差保护
- 兼容IT8700P机框，新旧模组可混合搭配
- 具有短路峰值电流、峰值电压、电压纹波、电流纹波测量等功能
- 前/后接线端子任意选择*1
- 8种操作模式：CC/ CV/ CR/ CW/CV+CC/ CR+CC/ CW+CC/ CV+CR (CR-LED)
- 自动测试功能，可自动判定测试结果是否有超出设定规格
- 内置LAN, USB, RS232*2
- CV环路速度可调，匹配不同电源
- 可同步执行多组电子负载模組拉载
- *1前面板端子限流15A
- *2 模块无单独的通讯接口，可通过主机框接口进行通讯控制
