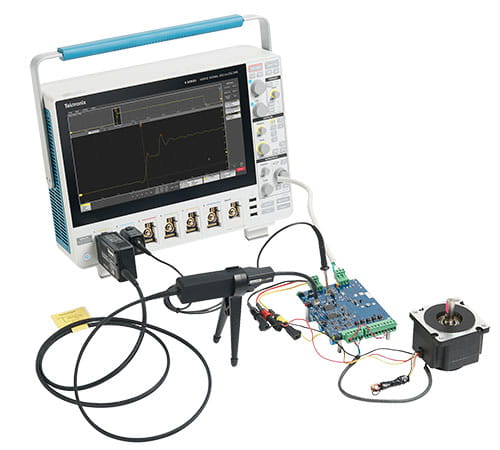

IsoVu™ 光隔离探头

型号：TIVP02

分类 Tektronix泰克 / 探头与附件应用场景 Tektronix泰克

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

型号规格

型号	带宽	差分电压	共模电压	共模抑制比	光纤电缆长度
TIVP02	200 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	2 米	US $15,200
TIVP02L	200 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	10 米	US $21,900
TIVP05	500 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	2 米	US $28,000
TIVP05L	500 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	10 米	US $34,400
TIVP1	1 GHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	2 米	US $41,000
TIVP1L	1 GHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	10 米	US $47,000

型号规格（续）

型号	带宽	差分电压	共模电压	共模抑制比	光纤电缆长度
TIVP02	200 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	2 米	US $15,200
TIVP02L	200 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	10 米	US $21,900
TIVP05	500 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	2 米	US $28,000
TIVP05L	500 MHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	10 米	US $34,400
TIVP1	1 GHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	2 米	US $41,000
TIVP1L	1 GHz	±2500 V	±60kV	直流：160dB100 MHz：100 dB200 MHz：100 dB	10 米	US $47,000

主要指标	Tektronix TIVP（带 TIVPMX50X 端部*）	Tektronix TIVH（带 MMCX250X 端部*）不再可订购	Tektronix THDP0200

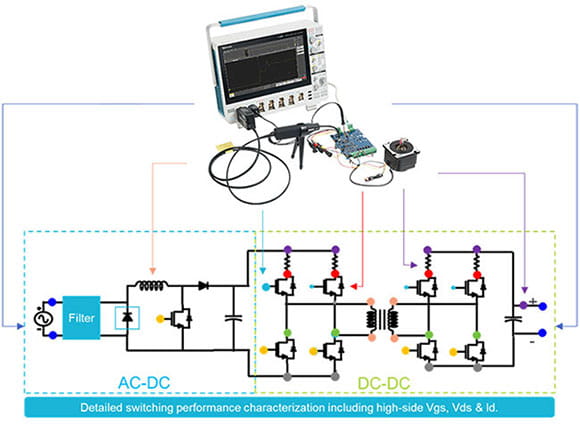

应用	高侧 VGS，宽禁带（GaN 和 SiC）检定，SMPS 优化，温度测试（使用 SMA 电缆）	高侧 VGS，宽禁带（GaN 和 SiC）检定，SMPS 优化	通用，基于 Si 和 IGBT 的电力电子设备
带宽	200 MHz，500 MHz，1 GHz	200 MHz，500 MHz，800 MHz	160 MHz，200 MHz
上升时间	2ns，850ps，450ps	2ns，850ps，450ps	1.75ns
CMRR @DC	160 dB	160 dB	80 dB
CMRR @100 MHz	85 dB	85 dB	26 dB
差分电压范围	±250V*	±250V*	150V，1500V
共模电压范围	±60kV	±60kV	±1500V
偏置电压范围	±250V*	±250V*	50X 示波器输入偏置范围 ±50V（典型值）
噪声（200mV – 3V 测量）	41.8mVpp	79.8mVpp	110mVpp
DC 增益精度	0.6% typ.	3%	2%
输入阻抗	10 MΩ \|\| 3 pF *	10 MΩ \|\| 2 pF	10 MΩ \|\| 2 pF
工作温度范围	0°C 至 50°C（传感器头）	0°C 至 70°C（传感器头）	0°C 至 40°C
示波器兼容性	仅限 4/5/6 系列 MSO	所有 TekVPI 示波器（包括 4/5/6 系列 MSO）	所有 TekVPI 示波器（包括 4/5/6 系列 MSO）

🔒
