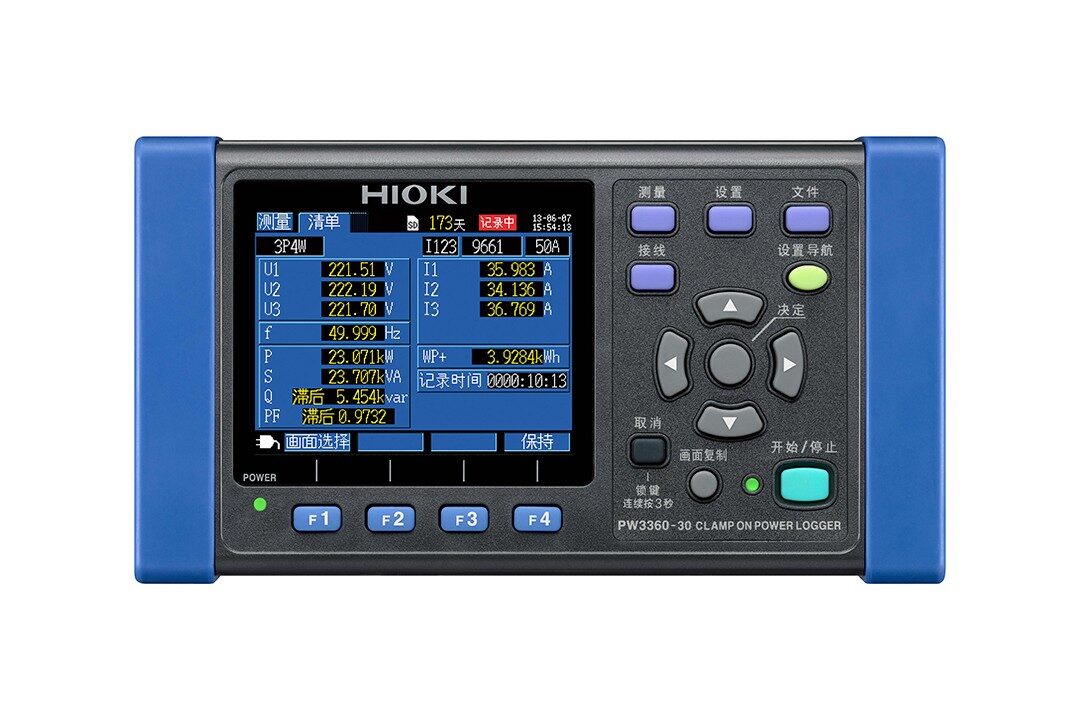

钳形功率计PW3360-30(油田版)

型号:PW3360-30
分类 嘉品推荐 > HIOKI > 电力测量仪器 > 钳形功率计 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 油田版特有功能将现场测量 画面中介绍接线到测量 用钳形功率计测量 用图表显示钳形功率计测量 够扩大测量 ch泄漏电流测量 携带至测量 技术规格基本参数测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

操作简单的小型钳形功率计!节能活动从把握现状开始。

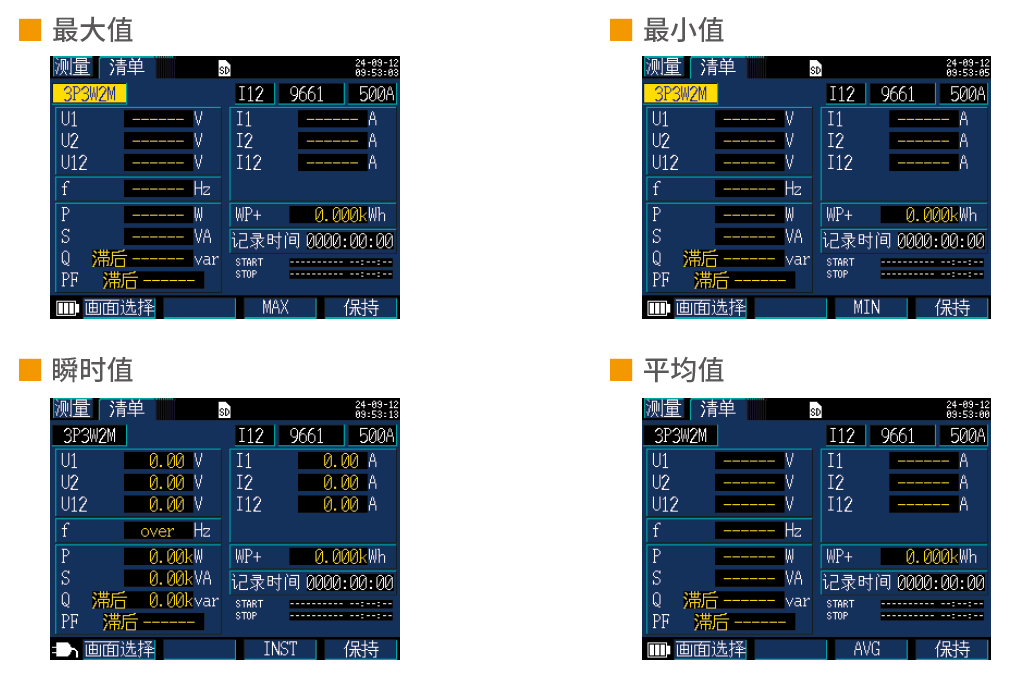

油田版特有功能

油田版特有功能

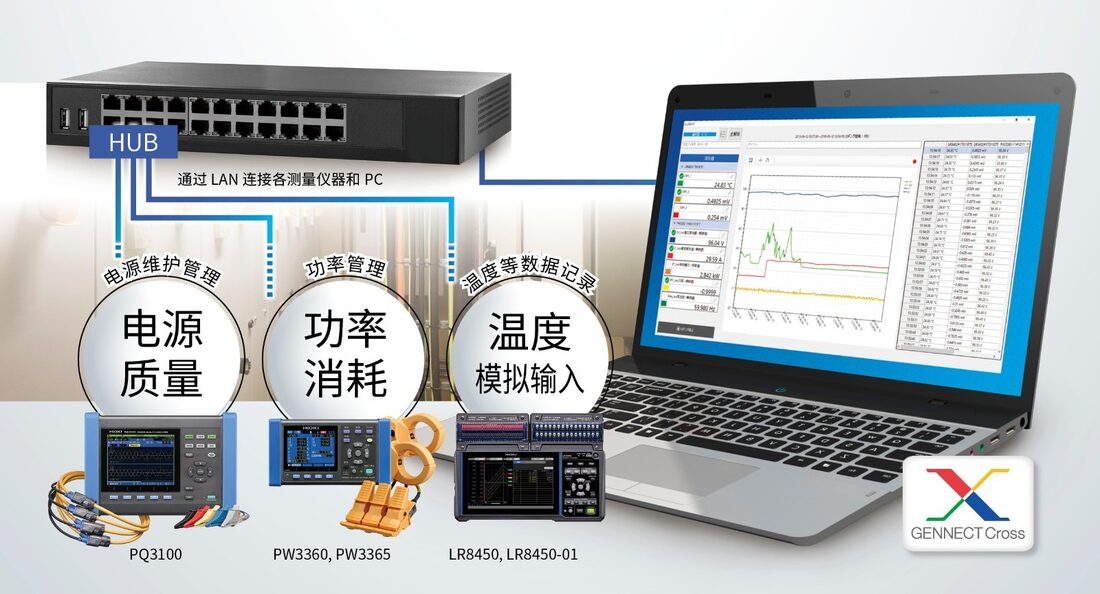

将现场测量结果传送到电脑,GENNECT One SF4000

将现场测量结果传送到电脑,GENNECT One SF4000

测量数据实时传输至PC上
点击查看详情

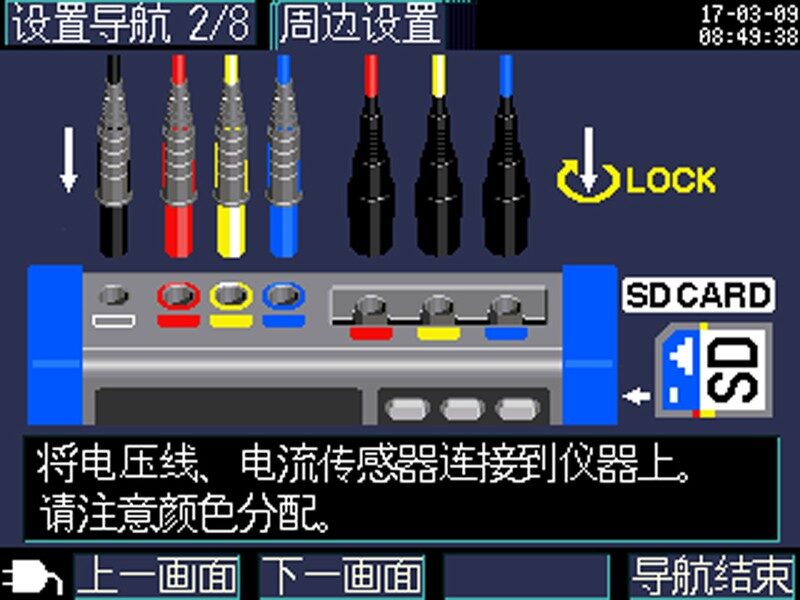

通过图形显示、接线步骤简单易懂!钳形功率的操作向导

通过图形显示、接线步骤简单易懂!钳形功率的操作向导

如果使用设置向导,则可以在画面中介绍接线到测量的步骤。尽管使用钳形功率计的用户也能简单进行三相功率测量的设置和布线工作。若出现接线错误,能通过接线检查功能进行通知。无需担心连接错误,从而能防止其导致的测量错误。

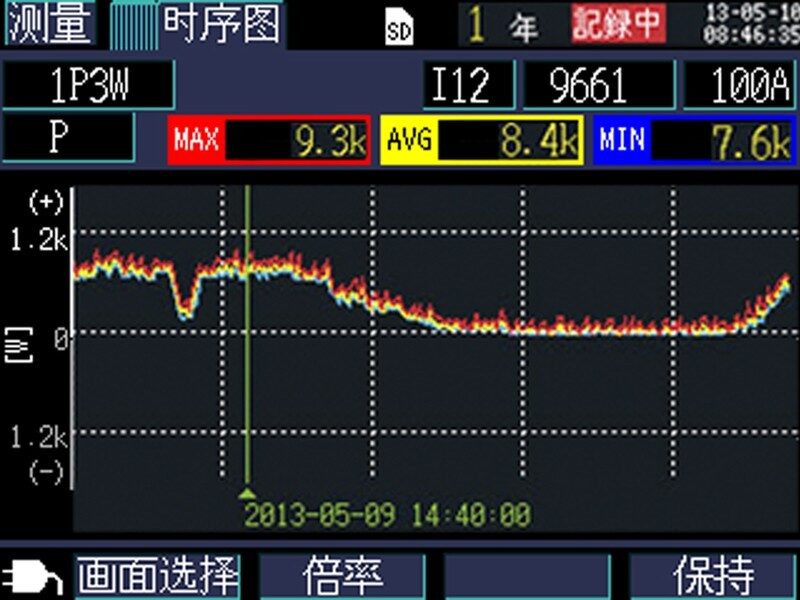

用图表显示钳形功率计的测量值,测量结果一目了然

用图表显示钳形功率计的测量值,测量结果一目了然

可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值,还能在电量值的推移或时序的图标显示中使用光标确认最大/最小/平均值。

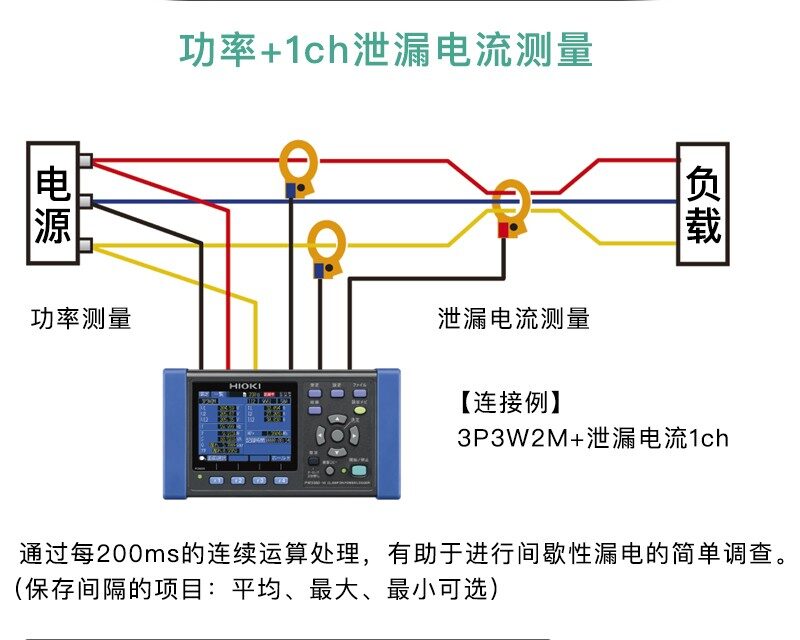

能够扩大测量范围的功率采集仪|使用PW3360-30进行泄漏电流测量

能够扩大测量范围的功率采集仪|使用PW3360-30进行泄漏电流测量

钳形传感器和另售选件中的钳形泄漏电流传感器相连接,可以同时进行功率+1ch泄漏电流测量。而且,通过连接3个钳形泄漏电流传感器,能够同时记录3ch的泄漏电流。

可以设置在窄柜中的便携式功率采集仪

可以设置在窄柜中的便携式功率采集仪

节能活动中不可或缺的功率采集仪。适合携带至测量现场,并便于设置在狭窄地方的轻巧设计(550g)。

技术规格

基本参数

测量线路
(可测电路数)
50/60 Hz,单相2线(1电路/2电路/3电路), 单相3线 (1电路), 三相3线/三相4线 (1电路),仅电流
测量项目电压/电流有效值,电压/电流基波值,电压/电流基波相位角,频率,电压波形峰值(绝对值),电流波形峰值(绝对值)
有功/无功/视在功率,功率因数(延迟、超前)或移位功率因数(延迟、超前)
有功(消耗、产生)/无功电能(延迟、超前),有功(消耗、产生)/无功功率累积电量(延迟、超前),有功(消耗、产生)/无功功率单位时间电量(延迟、超前),功率因数累积电量
脉冲输入
电压量程AC 600V
电流量程AC 500.00mA~5.0000kA(根据所用传感器,测量范围有所不同),
AC 50.000mA~5.0000A(仅泄漏电流)
功率量程300.00 W~9.0000 MW(根据电压/电路量程和测量线路的组合而定)
基本精度电压:±0.3% rdg. ±0.1% f.s
电流:±0.3% rdg. ±0.1% f.s+电流传感器精度
功率:±0.3% rdg. ±0.1% f.s+电流传感器精度(功率因数=1)
显示更新率约0.5s(使用SD卡和内存时,LAN和USB通讯时除外)
数据记录实时保存至SD卡/内存中
保存间隔时间1~30秒, 1~60分, 14档切换
保存项目测量值保存:仅限平均值、平均·最大·最小值
画面复制:BMP格式(最短以5分钟的时间间隔进行保存)
波形保存:二进制格式(最短以1分钟的时间间隔进行保存)
接口SD卡
LAN 100BASE-TX:HTTP服务器功能,使用通讯软件来设置和下载数据
USB2.0:和PC连接时将SD卡和内存识别为移动存储设备,通过通讯软件进行设置并下载数据
脉冲输出:测量累积电能时,输出和有功电能成比例的脉冲信号,开路集电极绝缘输出
功能接线确认,设置导航,画面复制,时钟,显示保持等
电源AC适配器Z1006 (100V~240V, 50/60Hz), 40VA (含AC适配器)
电池组9459:DC 7.2V, 3VA,连接AC适配器充电时间6小时10分钟,连续使用时间6h(背光灯OFF时)
体积及重量180 W × 100 H × 50 D mm, 550 g(不含电池套装PW9002)
180 W × 100 H × 67.2 D mm, 830 g (装有电池套装PW9002时)
附件电压线L9438-53×1(黑、红、黄、蓝),AC适配器Z1006×1,USB连接线(0.9m)×1,使用说明书×1,测量指南×1,彩色螺线管(红黄蓝各2个,用于区别钳形传感器的颜色)×1组,螺线管×5(用于捆扎钳形传感器线)

选件/附件

  • 钳式传感器 9694钳式传感器 9694
    用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
    查看详情
  • 钳式传感器 9660钳式传感器 9660
    用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
    查看详情
  • 钳式传感器 9661钳式传感器 9661
    电流传感器,AC500A
    查看详情
  • 柔性电流钳 CT9667系列柔性电流钳 CT9667系列
    在狭窄地方也能轻松设置
    查看详情
  • 钳式传感器 9669钳式传感器 9669
    电流传感器,AC1000A
    查看详情
  • 钳式传感器 9695-02钳式传感器 9695-02
    电流传感器,AC50A
    查看详情
  • 钳式传感器 9695-03钳式传感器 9695-03
    电流传感器,AC100A
    查看详情
  • 连接电缆 9219连接电缆 9219
    连接9695-02/03,采用BNC端子输出
    查看详情
  • 泄漏电流钳 9675泄漏电流钳 9675
    泄漏电流传感器,AC10A
    查看详情
  • 泄漏电流钳 9657-10泄漏电流钳 9657-10
    泄漏电流传感器,AC30A
    查看详情
  • 钳式转换器 9290-10钳式转换器 9290-10
    最大AC1000A,用于钳形表的转换器
    查看详情
  • 电压线 L9438-53电压线 L9438-53
    已包括 黑、红、黄和蓝线各1根,3m长,鳄鱼夹4个
    查看详情
  • 磁性转换头9804-01磁性转换头9804-01
    用于电压线前端,红×1
    查看详情
  • 磁性转换头9804-02磁性转换头9804-02
    用于电压线前端,黑×1
    查看详情
  • SD存储卡2GB Z4001SD存储卡2GB Z4001
    用于保存测量数据
    查看详情
  • AC适配器 Z1006AC适配器 Z1006
    PW3360-30标配,用于主机,AC 100~240V
    查看详情
  • 电源供电转换器 PW9003电源供电转换器 PW9003
    从测量线路提供供电电源
    查看详情
  • 电池套装 PW9002电池套装 PW9002
    和电池组9459配套的电池盒
    查看详情
  • 电池组 9459电池组 9459
    7.2 V DC, 2700 mAh
    查看详情
  • 数据查看软件SF1001数据查看软件SF1001
    带时序图表的PC应用软件,日报/周报/月报,打印
    查看详情
  • LAN电缆 9642LAN电缆 9642
    直连以太网线, 附带交叉型转换器,5m长
    查看详情
  • 携带箱 C1005携带箱 C1005
    查看详情
  • 鳄鱼夹(红)Z7025鳄鱼夹(红)Z7025
    以下产品的红色鳄鱼夹的替换零件:L1000, L1000-05, L2200, L493
    查看详情
  • 鳄鱼夹(黑)Z7026鳄鱼夹(黑)Z7026
    以下产品的红色测试线的替换部件:L4930, L9257, L9787, L9844
    查看详情
