飞针在线测试机FA1240-6X

型号:FA1240-6X
分类 嘉品推荐 > HIOKI > 自动测试设备 > 光板测试机、在线测试机等 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 飞针在线测试 短时间内检测 所有测量 模式下获得极高检测 验证贴装测试 准确性电气测试 结果必定有测量 贴装基板测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

飞针在线测试机

高速、高精度检测引线空焊

采用超细同轴探头,在短时间内检测包括虚焊不良在内的引脚空焊。
结合接触检查功能,可在所有测量模式下获得极高的检测可靠性。

通过电气性能测试验证贴装的准确性

通过电气性能测试验证贴装的准确性

电气测试的结果必定有测量值。
把不可见的电气特性等可视化,确认是否符合设计要求,以数值来保证出货状态。
在贴装基板的测试现场一定会配备手持式万用表(DMM)。飞针测试机不仅仅是测量不明常数的芯片数值,而且通过小间距测点的接触,可以自动进行IC引脚间的焊锡状态、BGA复杂点位间的确认等「看不到的部位的检测」。
飞针测试机是在生产车间用来检测基板是否正确贴装的,同时也是可实现低成本少工序进行电气测试的检测设备

“高速”“高精度”“无固定”地检查电池模块

利用快速4端子探针,可以“高速”“高精度”“无固定”地进行电池模块的检查。

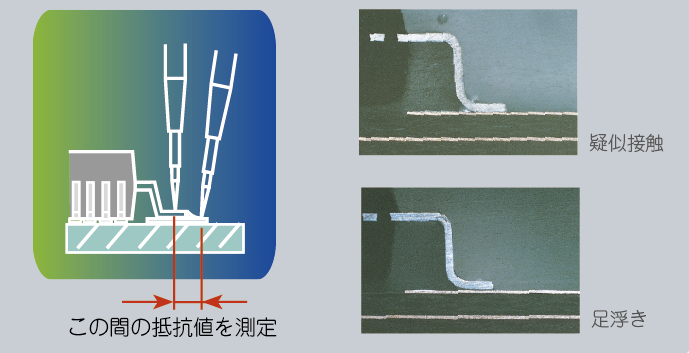

切实检测引脚的空焊和虚焊

切实检测引脚的空焊和虚焊

引脚的空焊和虚焊是在基板生产工序中最容易避过各种测试流到市场的不良。
引脚的空焊不良通过实动测试、功能测试以及现有的外观检查的方式,大部分都可能检测出来。 但是对于外观无法识别的虚焊不良的话,只能使用HIOKI独有的电阻测试技术来检测了。
通过4端子测试方法(开尔文方式)精确测量引脚与焊盘间的电阻值,确切的判别良品与虚焊时电阻值的差异。

精于GerberData的测点优先理念

精于GerberData的测点优先理念

简单地程序制作 ≠ 简单地生产测试 这句话对一半错一半。 在离散编辑的时代可能说得通,但现在FA1240所追求的是「简单地-正确地-制作测试程序」。
让测试机动作的程序与可做出货检测用的程序之间的差异化越小,(依程序调试时间)产线停线时间就越短,就可使产品安心出货。
「迅速地」制作「可用的」测试程序,是GerberData与MountData共同配合的结果。

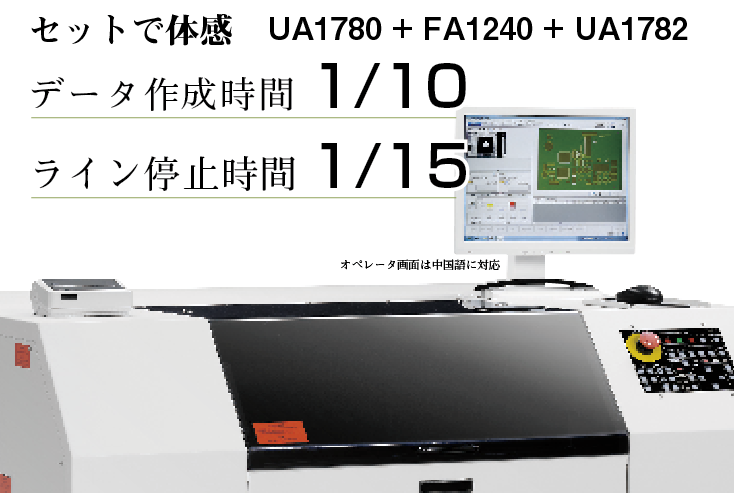

数据制作软件 FIT-LINE UA1780

数据制作时间1/10, 产线停止时间1/15

与UA1780程序制作软件(选件)配套使用,减少返工作业,可在最短时间内完成高质量的测试程序制作。
有「飞针测试机的测试程序制作起来好麻烦啊!」这样想法的人,请务必要体验一下最新的程序制作软件。

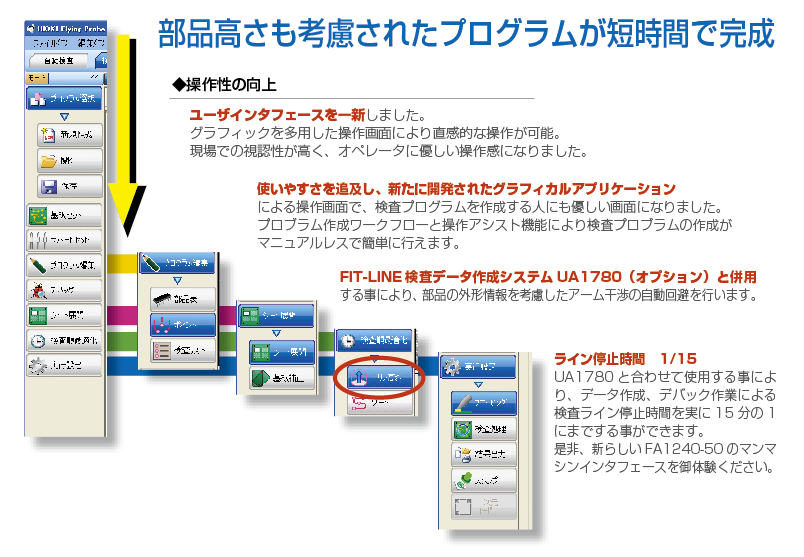

采用视窗化的工作流程图指引

采用视窗化的工作流程图指引

这是只需按照工作流程图指引,即可一路完成测试程序制作的系统。 这是不仅平常可以简单地进行数据制作,后续跟进人员在看过后也可把握进度的简单系统。

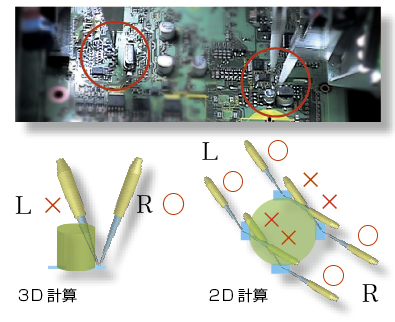

不会碰撞元件的自动下针测试

不会碰撞元件的自动下针测试

您是否仍在进行着一边看着探针针尖,一边在担心「碰到了吗?、没碰到吗?」这样的确认作业呢?
如果无需人工选择探针的话,作业员的调试工时也会大幅缩短。 在FA1240测试程序上预先登录了每个元件的高度与贴装尺寸。根据这些信息,系统会自动地选择测试探针(也有可能选择无法使用的探针)。这样就可以安心地进行电气特性测试的调试了。

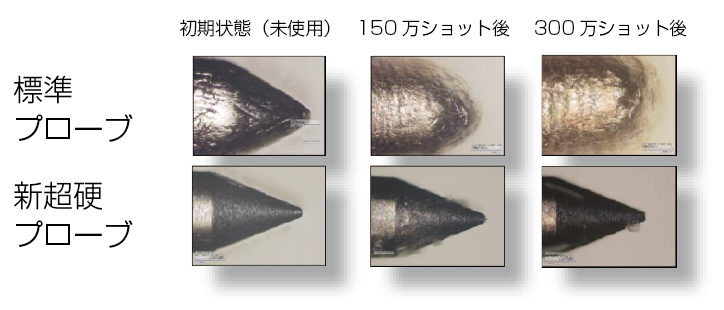

新型超硬探针

新型超硬探针

新型超硬探针即使经过300万次的测试,针尖也无磨损。
减少了探针的更换作业,同时对小测点的测试性能提升也缩短了测试时间。
针尖磨损是导致探针打滑的主要原因,不仅导致Onepass率低下,严重时还会对测试基板造成损伤。所以探针质量也是评估测试设备性能的一个重要的项目。

技术规格

概略规格

FA1240-61
FA1241-61
FA1240-63
手臂数量4手臂 (L, ML, MR, R)
测试步数40,000步 (最大)
測定範囲电阻:400μΩ〜40MΩ
电容:1pF〜400mF
电感:1μH〜100H
二极管VZ测试:0〜25V
齐纳二极管VZ测试:0〜25V, 25〜80V (选件)
数字三极管:0〜25V
光 耦:0〜25V
短 路:0.4Ω〜400kΩ
开 路:4Ω〜40MΩ
直流电压测试:0〜25V
功能电压测试:±40V (选件)
继电器ON电阻测试:40m〜40Ω (选件)
FET ON电阻测试:400m〜400Ω (选件)
简易功能测试:±25V (选件)
测试速度0.025s/step〜0.025s/step〜
定位精度各手臂±100 μm以内 (X-Y各方向)
移动重复精度±50 μm以内 (测试点位置)
最小测试针间距0.15 mm
(4端子探针、0.5 mm)
0.15 mm
(4端子探针、0.5 mm)
测试可能尺寸510W × 460D mm400W × 330D mm
电源AC200 V (单相) 50/60 Hz,
6 kVA(FA1241为AC230 V)
AC200 V (单相) 50/60 Hz,
5 kVA
尺寸・重量1406W × 1300H × 1380D mm, 1150 kg1266W × 1369H × 1425D mm, 1050 kg
